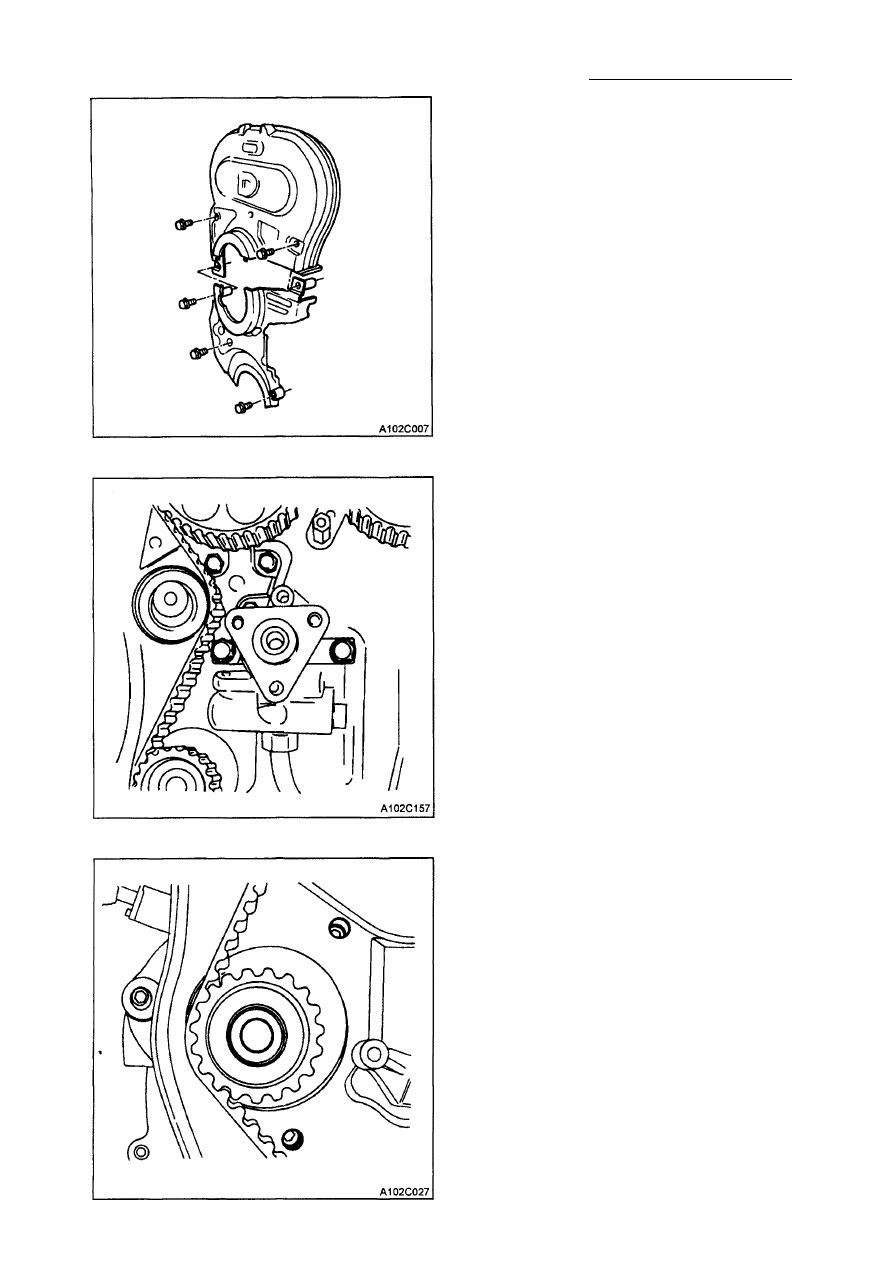

ДВИГАТЕЛЬ DOHC 1С-85

6. Снимите болты верхней и нижней пе­

редней крышки зубчатого ремня при­
вода распредвала.

7. Снимите верхнюю и нижнюю перед­

нюю крышку зубчатого ремня привода
распредвала.

8. Открутите монтажные болты насоса

усилителя рулевого управления, если
он имеется.

9. Снимите насос усилителя рулевого

управления, если он имеется.

10. Слегка ослабьте стопорные болты на­

соса охлаждающей жидкости.

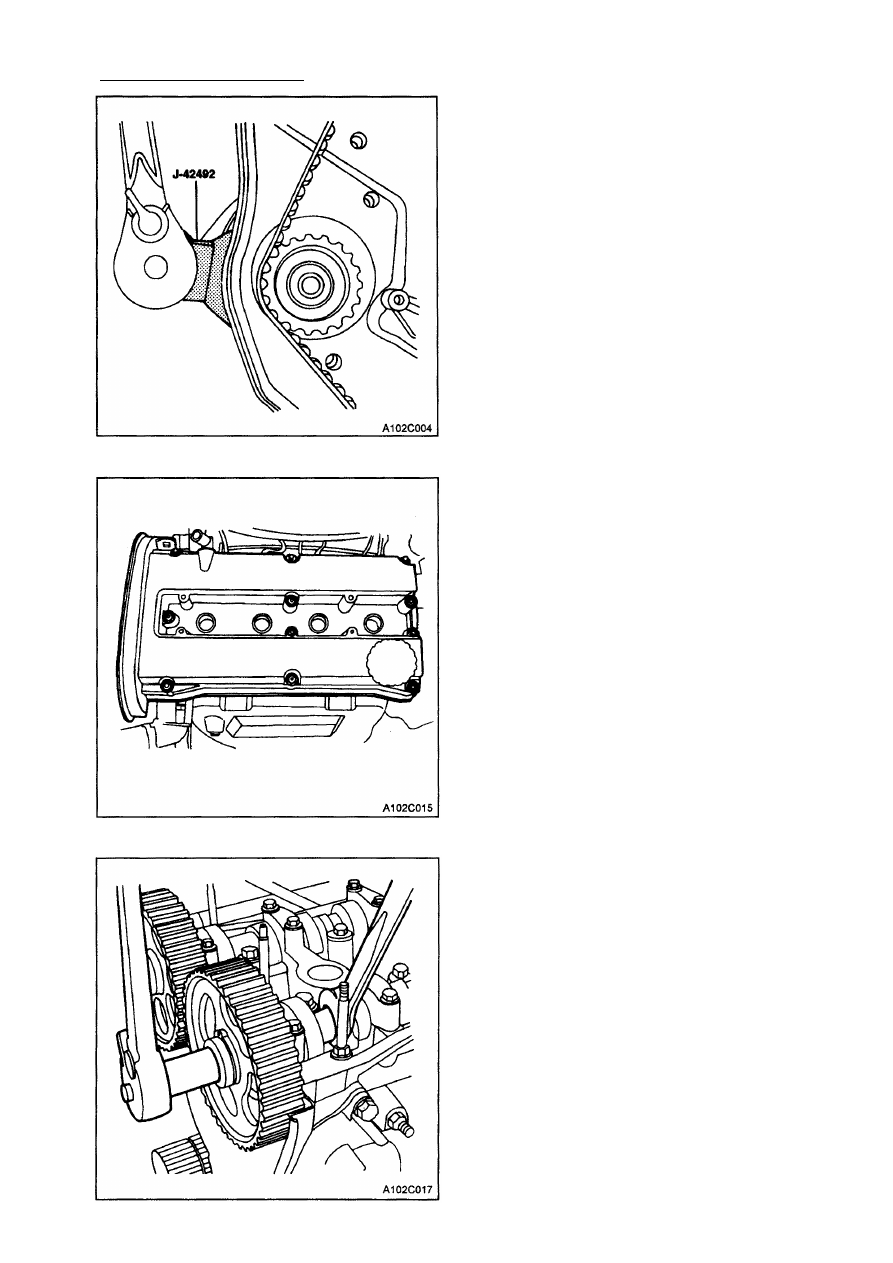

1С-86 ДВИГАТЕЛЬ DOHC

11. Прокрутите насос охлаждающей жид­

кости с помощью регулятора для зуб­

чатого ремня привода распредвала
J-42492 для снятия напряжения с зуб­
чатого ремня привода распредвала.

12. Снимите зубчатый ремень привода

распредвала.

13. Отсоедините вентиляционные трубо­

проводы картера двигателя от крышки
газораспределительного механизма.

14. Открутите болты крышки свечей зажи­

гания.

15. Снимите крышку свечей зажигания.
16. Отсоедините провода от свечей зажи­

гания.

17. Открутите гайки крышки газораспре­

делительного механизма.

18. Снимите шайбы крышки газораспреде­

лительного механизма.

19. Снимите крышку газораспределитель­

ного механизма и прокладку крышки
газораспределительного механизма.

Примечание: Будьте чрезвычайно осто­
рожны, чтобы не нанести никаких цара­
пин, вмятин или другого повреждения
распределительному валу.

20. Крепко удерживая впускной распреде­

лительный вал на месте, снимите болт

впускного распределительного вала.

2 1 . Снимите шкив впускного распредели­

тельного вала.

22. Крепко удерживая выпускной распре­

делительный вал на месте, снимите

болт выпускного распределительного
вала.

23. Снимите шкив выпускного распреде­

лительного вала.

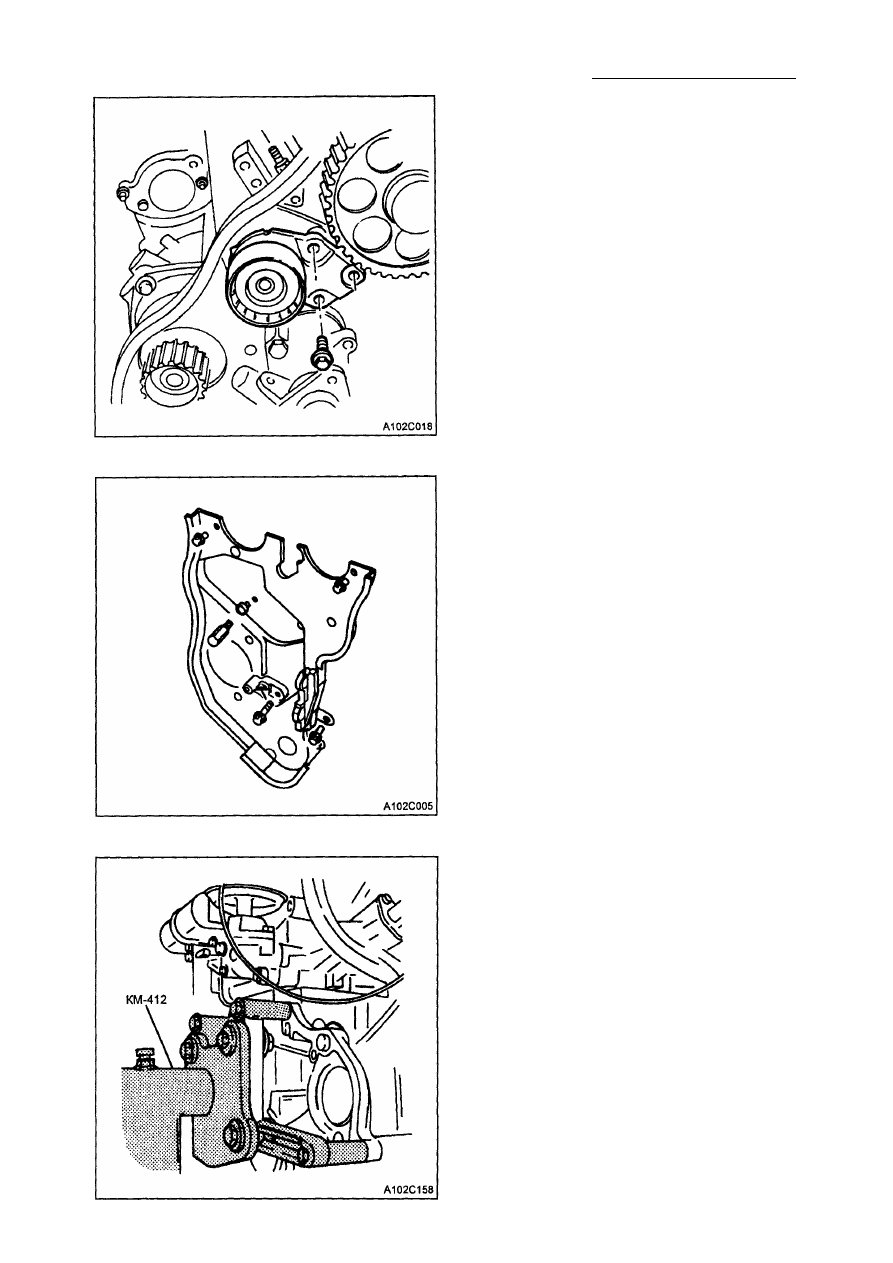

ДВИГАТЕЛЬ DOHC 1С-87

24. Снимите болты механизма натяжения

зубчатого ремня привода распред­
вала.

25. Снимите механизм натяжения зубчато­

го ремня привода распредвала.

26. Выверните болт натяжного ролика зуб­

чатого ремня привода распредвала.

27. Снимите натяжной ролик зубчатого

ремня привода распредвала.

28. Снимите шкив коленчатого вала зуб­

чатого ремня привода распредвала.

29. Снимите болты задней крышки зубча­

того ремня привода распредвала.

30. Снимите заднюю крышку зубчатого

ремня привода распредвала.

3 1 . Прокрутите двигатель на подставке

для двигателя при капитальном ре­

монте КМ-412.

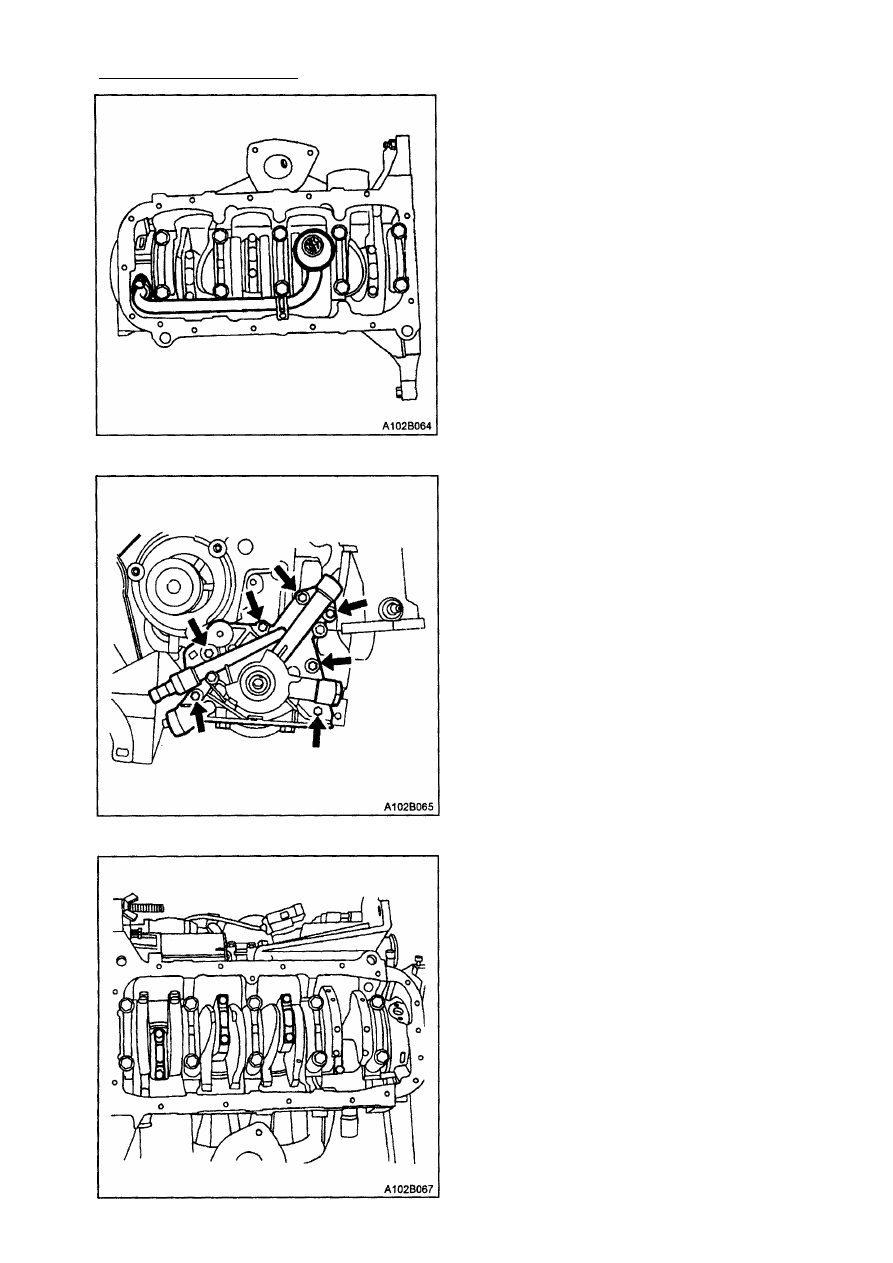

1С-88 ДВИГАТЕЛЬ DOHC

32. Открутите стопорные болты масля­

ного картера.

33. Снимите масляный картер.
34. Снимите болты масляного подающего

трубопровода.

35. Снимите масляный подающий трубо­

провод.

36. Открутите стопорные болты масля­

ного насоса.

37. Снимите масляный насос.

38. Отметьте порядок крышек подшип­

ников шатунов.

39. Открутите болты крышек подшипни­

ков шатунов для всех поршней.

40. Снимите крышки подшипников ниж­

ней головки шатунов и подшипников
нижней головки шатунов.

4 1 . Снимите подшипники нижней головки

шатунов.
