Дэу Ланос. Руководство по ремонту - часть 109





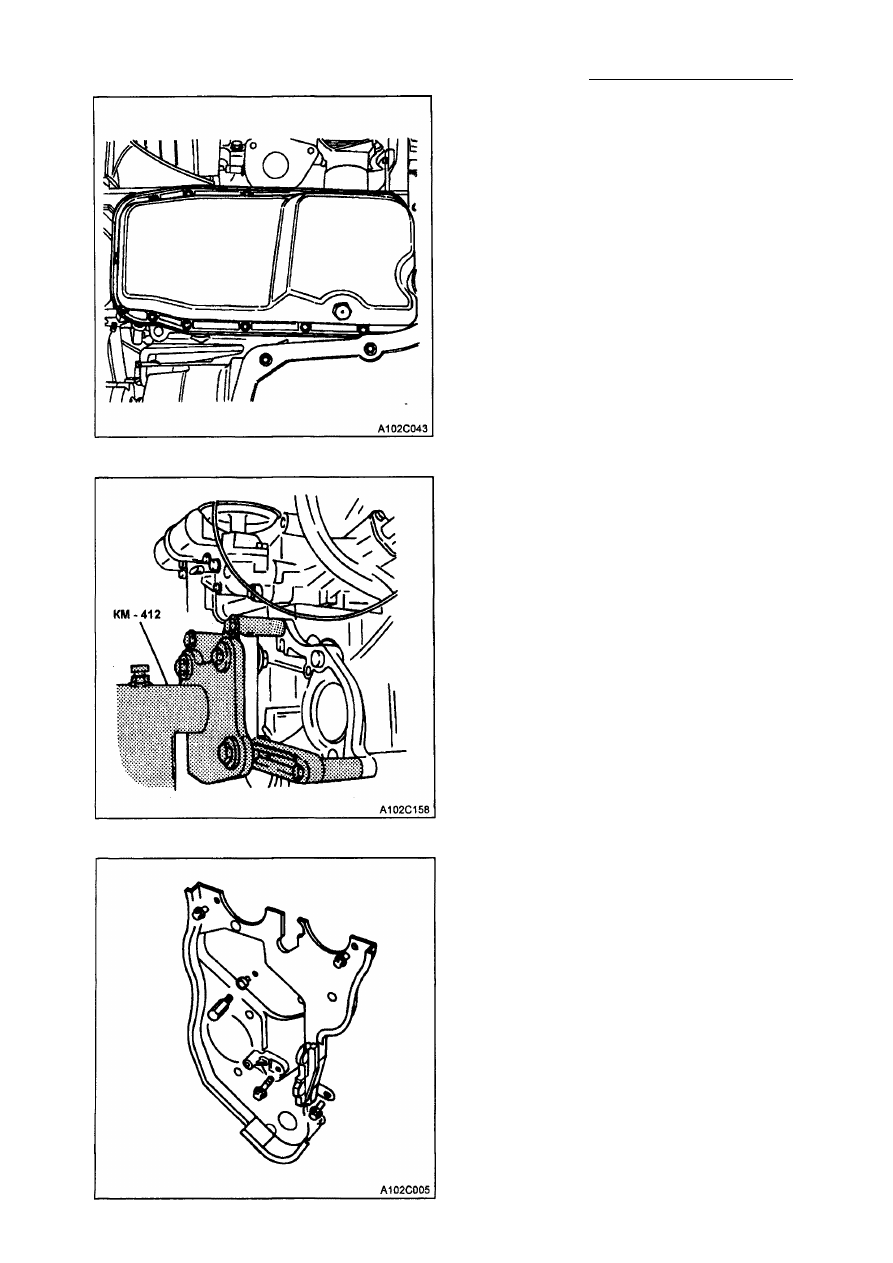

ДВИГАТЕЛЬ DOHC 1С -93

29. Установите прокладку масляного кар­

тера на картер.

30. Установите масляный картер.
Внимание: Установите картер не поз­

же, чем через 5 минут после нанесения

герметика на картер.
3 1 . Наживите стопорные болты картера.

Затяжка
Затяните стопорные болты картера с
усилием 10 Н•м.

32. Прокрутите двигатель на подставке

двигателя при капитальном ремонте

КМ-412.

33. Установите заднюю крышку зубчатого

ремня привода распредвала.

34. Наживите болты задней крышки зуб­

чатого ремня привода распредвала.
Затяжка
Затяните болты задней крышки зубча­
того ремня привода распредвала с уси­
лием 10 Н•м.

1С-94 ДВИГАТЕЛЬ DOHC

35. Установите шкив коленчатого вала зуб­

чатого ремня привода распредвала.

36. Установите механизм натяжения зуб­

чатого ремня привода распредвала.

37. Наживите болты механизма натяжения

зубчатого ремня привода распред­

вала.
Затяжка
Затяните болты механизма натяжения
зубчатого ремня привода распредвала
с усилием 20 Н•м.

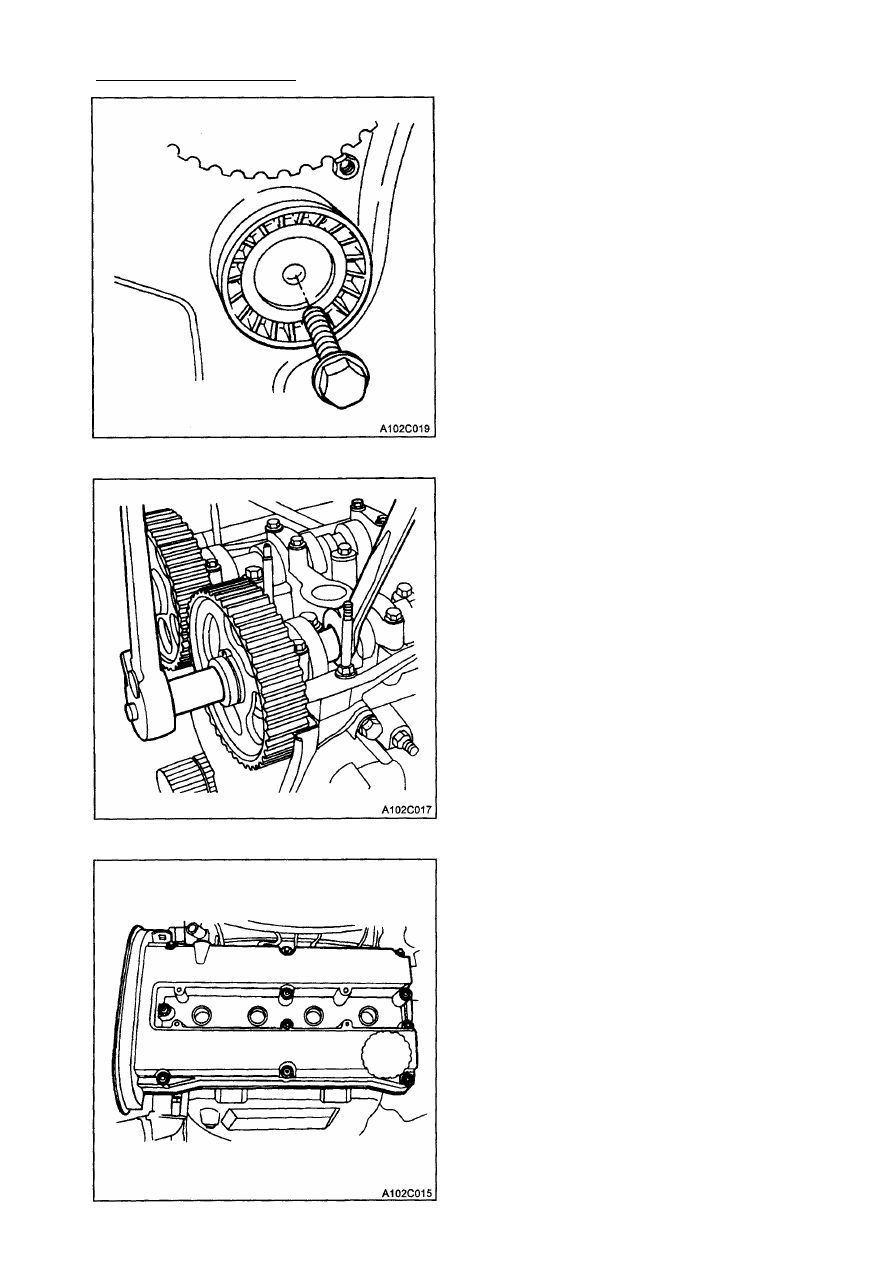

38. Установите натяжной ролик зубчатого

ремня привода распредвала.

39. Наживите болт натяжного ролика зуб­

чатого ремня привода распредвала.
Затяжка
Затяните болт натяжного ролика зубча­
того ремня привода распредвала с уси­
лием 40 Н•м.

Примечание: Будьте чрезвычайно осто­
рожны, чтобы не нанести никаких царапин,
вмятин или другого повреждения распре­

делительному валу.
40. Установите шкив впускного распреде­

лительного вала.

4 1 . Установите болт шкива впускного рас­

пределительного вала, крепко удержи­
вая впускной распределительный вал
на месте.
Затяжка
Затяните болт шкива впускного рас­
пределительного вала с усилием
67.5 Н•м.

42. Установите шкив выпускного распре­

делительного вала.

43. Наживите болт шкива впускного рас­

пределительного вала, крепко удержи­
вая выпускной распределительный
вал на месте.
Затяжка
Затяните болт шкива выпускного рас­
пределительного вала с усилием
67.5 Н•м.

44. Установите зубчатый ремень привода

распредвала. Смотреть "Зубчатый

ремень привода распредвала" в этом

разделе.

45. Отрегулировать натяжение зубчатого

ремня привода распредвала. Смотреть

"Проверка и регулировка зубчатого

ремня привода распредвала" в этом

разделе.

46. Нанести небольшое количество уплот­

няющей прокладки в углы колпачков
переднего распределительного вала и
верхнюю часть задней крышки газорас-

ДВИГАТЕЛЬ DOHC 1С-95

47. Установите прокладку крышки газо­

распределительного механизма и
крышку газораспределительного меха­
низма.

48. Установите шайбы крышки газораспре­

делительного механизма.

49. Наживите гайки крышки газораспреде­

лительного механизма.
Затяжка

Затяните гайки крышки газораспреде­
лительного механизма с усилием

10 Н•м.

50. Подсоедините провода к свечам за­

жигания.

5 1 . Установите крышку свечей зажигания.
52. Наживите болты крышки свечей зажи­

гания.
Затяжка
Затяните болты крышки свечей зажи­
гания с усилием 3 Н•м.

53. Подсоедините вентиляционный трубо­

провод картера двигателя к крышке
газораспределительного механизма.

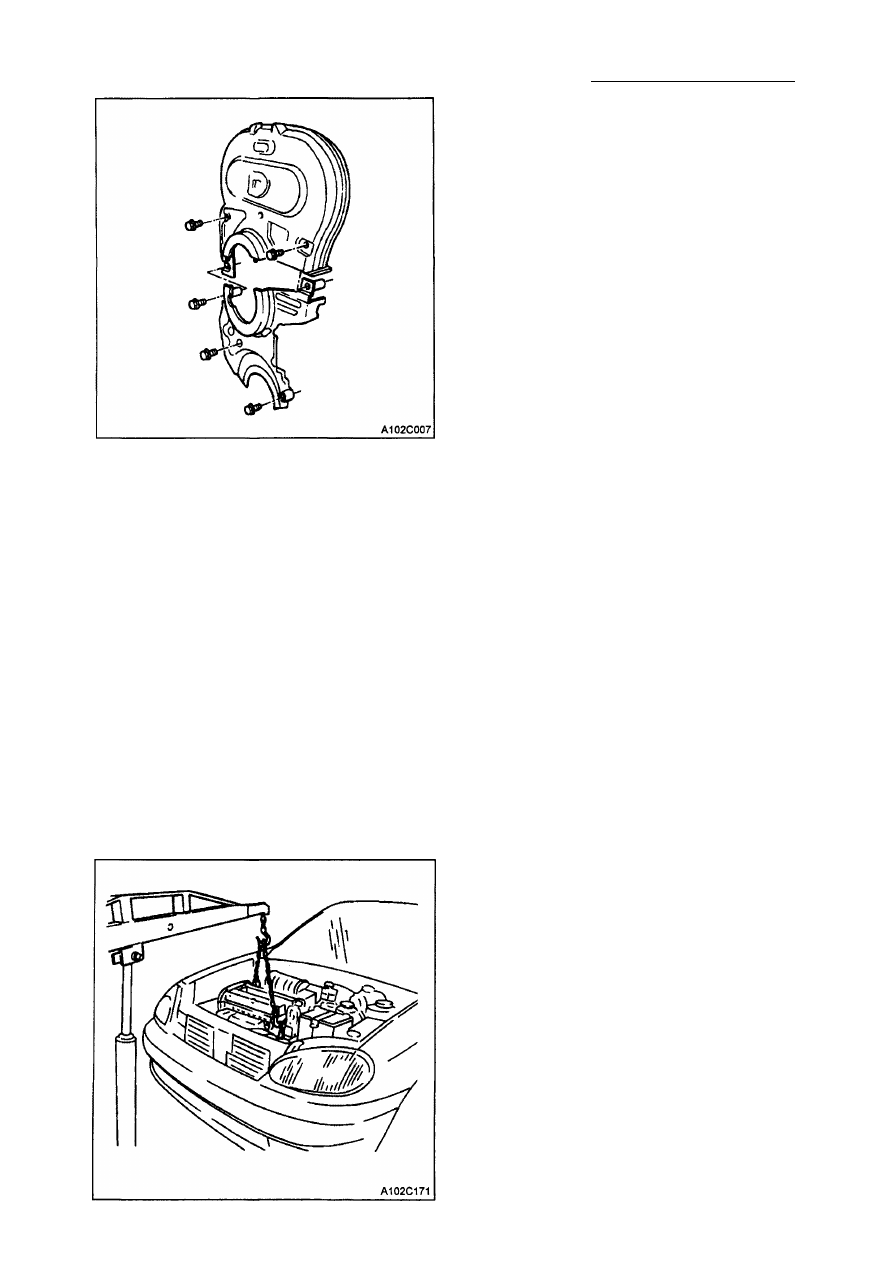

54. Установите верхнюю и нижнюю перед­

нюю крышку зубчатого ремня привода
распредвала.

55. Наживите болты верхней и нижней пе­

редней крышки зубчатого ремня при­
вода распредвала.

Затяжка
Затяните болты верхней и нижней пе­

редней крышки зубчатого ремня при­
вода распредвала с усилием 10 Н•м.

56. Установите насос усилителя рулево­

го управления, если он имеется.

57. Наживите монтажные болты насоса

усилителя рулевого управления.
Затяжка
Затяните монтажные болты насоса
усилителя рулевого управления с уси­
лием 25 Н•м.

58. Установите подъемное устройство

двигателя.

59. Снимите двигатель с подставки для

двигателя при капитальном ремонте

КМ-412.

1С-96 ДВИГАТЕЛЬ DOHC

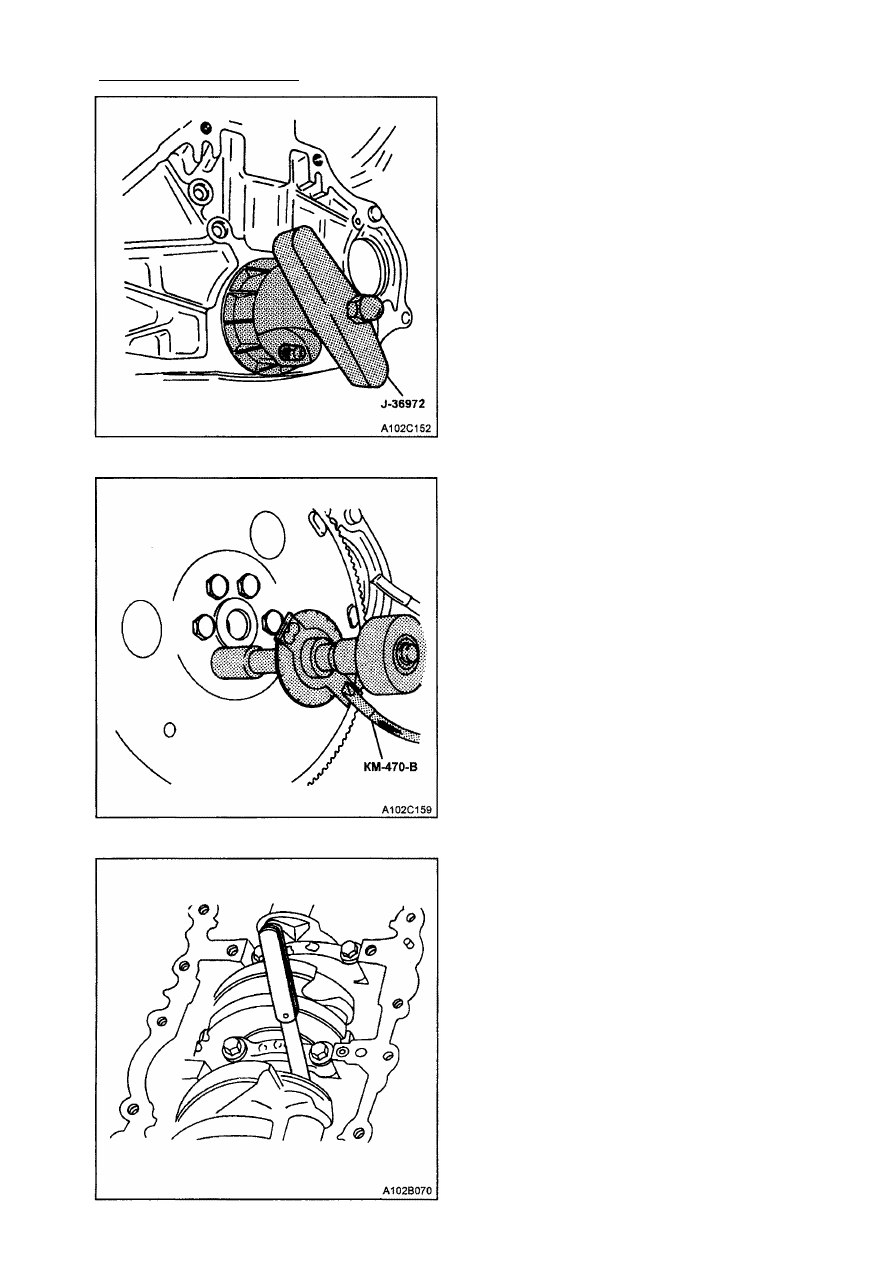

60. Установите новый задний сальник ко­

ленчатого вала с помощью монтажного

приспособления задней манжеты ко­

ленчатого вала J-36792 или КМ-635.

6 1 . Установите маховик (МКП) или ма­

ховик (АКП).

62. Наживите болты маховика.

Затяжка
Затяните болты маховика (МКП) с уси­
лием 35 Н•м. Используя динамометр

КМ-470-В, затянуть болты маховика
(МКП) еще на 30°+15°. Для автома­

тической трансмиссии затянуть болты

маховика с усилием 60 Н•м.

63. Установите двигатель. См. главу "Дви­

гатель" в этом разделе.

ПОДШИПНИКИ КОЛЕНЧАТОГО

ВАЛА И ПОДШИПНИКИ НИЖНЕЙ

ГОЛОВКИ ШАТУНА - ИЗМЕРЕНИЕ

ЗАЗОРОВ

Необходимые инструменты:

Динамометр КМ-470-В

Процедура осмотра коленчатого вала

1. Нанесите слой моторного масла на

подшипники коленчатого вала.

2. Установите верхние вкладыши под­

шипников коленчатого вала на шейки
коленчатого вала.

3. Установите нижние вкладыши под­

шипников коленчатого вала в крышке
подшипников коленчатого вала.

4. Установите коленчатый вал.

5. Проверьте люфт торца коленчатого ва­

ла при установленных подшипниках

коленчатого вала.

6. Проверьте люфт торца коленчатого

вала на соответствие допустимому

люфту торца коленчатого вала. См.

главу "Спецификации двигателя" в

этом разделе.
