ЗАДНЯЯ ПОДВЕСКА 2D-11

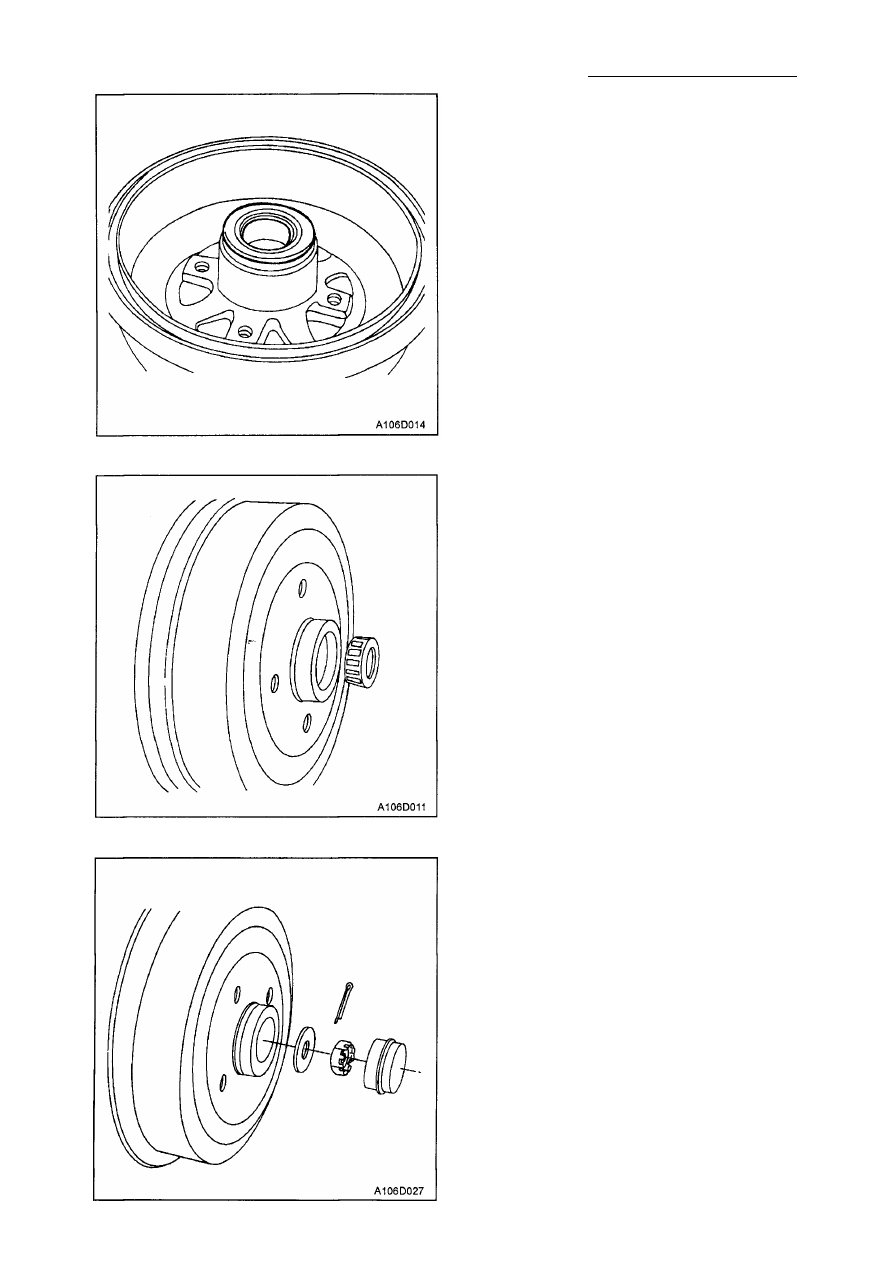

4. Покройте или заполните все пустые

пространства обеих колесных подшип­
ников, края уплотнительного кольца и
ступицу колеса антифрикционной
смазкой. Вдавите уплотнительное
кольцо в ступицу.

5. Установите ступицу и подшипниковую

сборку на заднюю ось.

6. Поставьте стопорную шайбу и гайку

оси. С помощью руки затяните гайку
оси.

7. Установите стопорный винт тормозно­

го барабана. Обратитесь к разделу 4Е

"Задние барабанные тормоза".

8. Установите заднее колесо. Обрати­

тесь к разделу 2Е "Шины и колеса".

9. Отрегулируйте колесный подшипник.

Обратитесь к подразделу "Регулиров­
ка колесных подшипников" данного
раздела.

10. Отрегулируйте ручной тормоз. Обра­

титесь к разделу 4G "Ручной тормоз".

11. Установите пылезащитный колпачок.
12. Опустите автомобиль.

2D -12 ЗАДНЯЯ ПОДВЕСКА

СТУПИЦА С ПОДШИПНИКОМ с

АНТИБЛОКИРОВОЧНОЙ ТОРМОЗ­

НОЙ СИСТЕМОЙ (АБС)

Демонтаж

1. Поднимите и хорошо зафиксируйте ав­

томобиль.

2. Снимите колесо. Обратитесь к разделу

2Е "Шины и колеса".

Предостережение: Не ударяйте молот­
ком по тормозному барабану. В против­
ном случае это может привести к повреж­

дению подшипника.

3. Снимите тормозной барабан и стопор­

ный винт. Обратитесь к разделу 4Е

"Задние барабанные тормоза".

4. Ослабьте трос ручного тормоза. Об­

ратитесь к разделу 4G "Ручной тор­

моз".

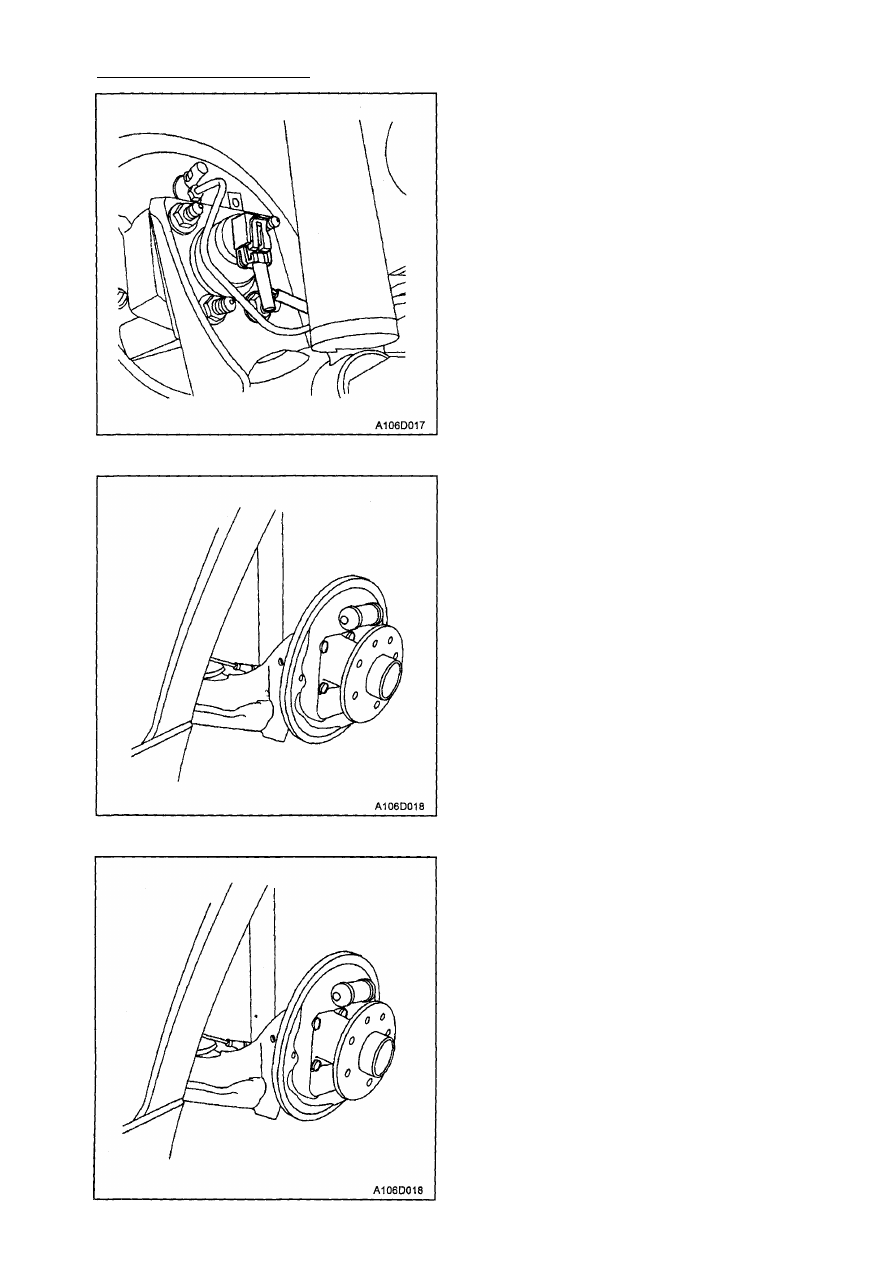

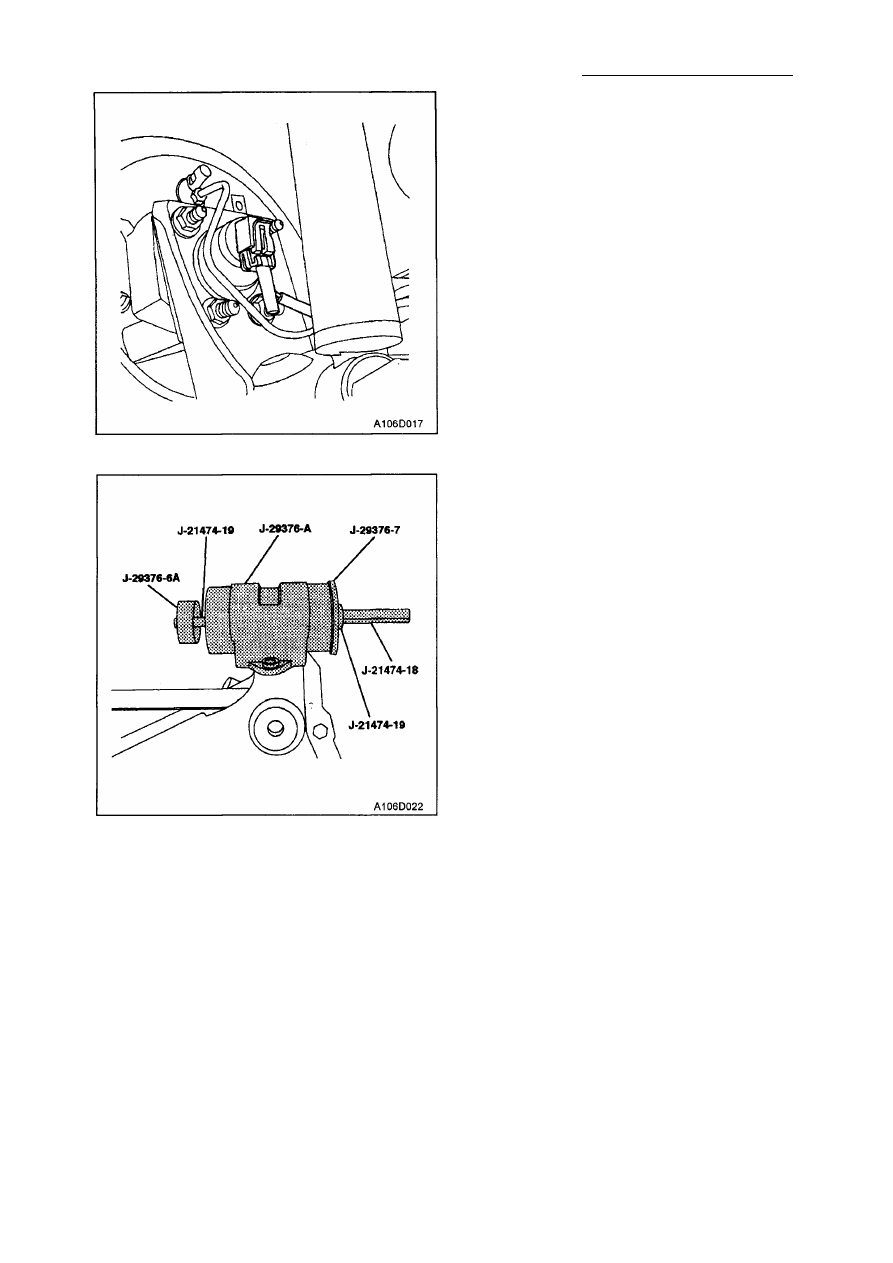

5. Отсоедините провод датчика антибло­

кировочной тормозной системы (АБС).

6. Снимите ступицу колеса и подшипни­

ковую сборку, удаляя болты и гайки.

Монтаж
Предостережение: Ступица колеса и
подшипниковая сборка ремонту не подле­

жат. Они должны быть заменены.

1. Установите ступицу колеса и подшип­

никовую сборку с помощью болтов и
гаек.

Затяжка
Затяните гайки ступицы колеса и подшип­

никовой сборки до величины 40 Н•м.
Закрутите гайку дополнительно на 60°, а

затем дополнительно на 15°.

ЗАДНЯЯ ПОДВЕСКА 2D-13

2. Присоедините провод датчика анти­

блокировочной тормозной системы

(АБС).

3. Поставьте тормозной барабан и затя­

ните стопорный винт тормоза. Обра­

титесь к разделу 4Е "Задние барабан­
ные тормоза".

4. Установите заднее колесо. Обрати­

тесь к разделу 2Е "Шины и колеса".

5. Отрегулируйте ручной тормоз. Обра­

титесь к разделу 4G "Ручной тормоз".

6. Опустите автомобиль.

РЕМОНТ УЗЛОВ

ВТУЛКИ БАЛАНСИРНОГО РЫЧАГА

Необходимые инструменты
Съемник КМ-266-А

Гайка J-21474-18

Съемник болт/упорная шайба J-21474-19
Кожух втулки заднего балансирного

рычага J-29376-A
Съемник/установщик втулки заднего
балансирного рычага J-29376-6A

Пластина втулки заднего балансирного
рычага J-29376-7

Демонтаж

1. Поднимите и хорошо зафиксируйте ав­

томобиль.

2. Произведите демонтаж задней оси и

прикрепите ее к верстаку. Обратитесь к
подразделу "Задняя ось" данного
раздела.

Предостережения: Для облегчения де­
монтажа влажных втулок, нагрейте с
помощью промышленного калорифера

заднюю ось в области втулок прибли­
зительно до температуры 50 - 75 °.

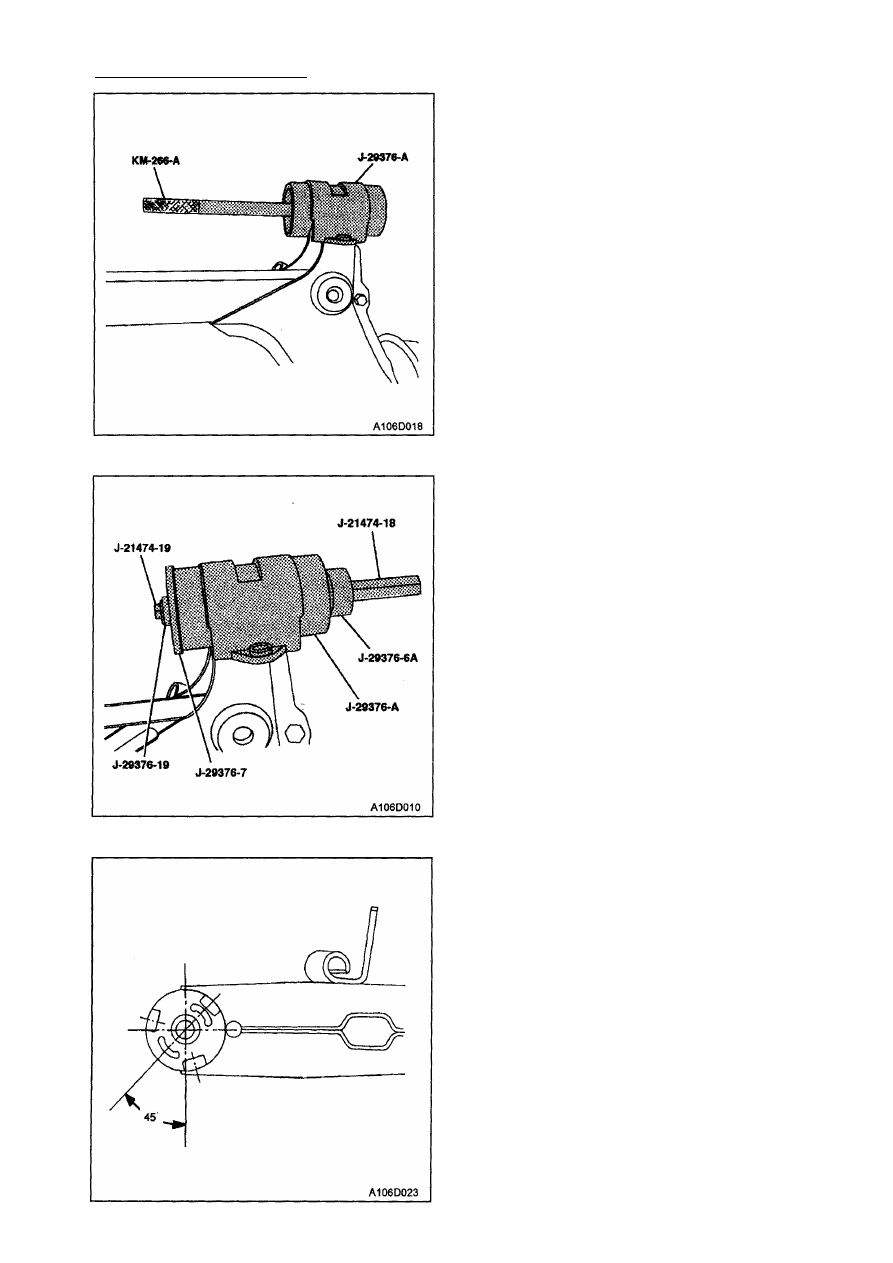

3. Поместите кожух втулки заднего ба­

лансирного рычага J-29376-A на
заднюю ось. Пропустите съемник
болт/упорная шайба J-21474-19 в гайку
J-21474-18 через съемник/установщик

втулки балансирного рычага J-29376-
6А, втулку заднего балансирного
рычага и пластину втулки заднего
балансирного рычага J-29376-7.

4. Частично демонтируйте втулку задней

оси путем поворачивания гайки
J-21474-18 и удержания от  п р о -
ворачивания съемника болт/упорная
шайба J-21474-19.

2D-14 ЗАДНЯЯ ПОДВЕСКА

5. Полностью снимите втулку задней с

помощью съемника/установщика втул­
ки балансирного рычага J-29376-6A
съемником КМ-266-А.

Монтаж

1. Поместите кожух втулки балансирного

рычага J-29376-A на заднюю ось.
Установите болт съемника J-21474-19,
гайку J-21474-18, упорную шайбу
J-21474-19, пластину втулки заднего
балансирного рычага J-29376-7, втулку

заднего балансирного рычага и съем­

ник/установщик втулки балансирного
рычага J-29376-6A.

2. Установите втулку задней оси путем

поворачивания гайки J-21474-18 и
удержания от проворачивания болта
съемника J-21474-19.

3. Проверьте, чтобы угол втулки был

40-50° к оси вращения задней оси.

4. Установите заднюю ось. Обратитесь к

подразделу Задняя ось" данного
раздела.

5. Опустите автомобиль.
