Дэу Ланос. Руководство по ремонту - часть 19





ЗАДНЯЯ ПОДВЕСКА 2D - 3

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ И

РЕМОНТ

ОБСЛУЖИВАНИЕ НА

АВТОМОБИЛЕ

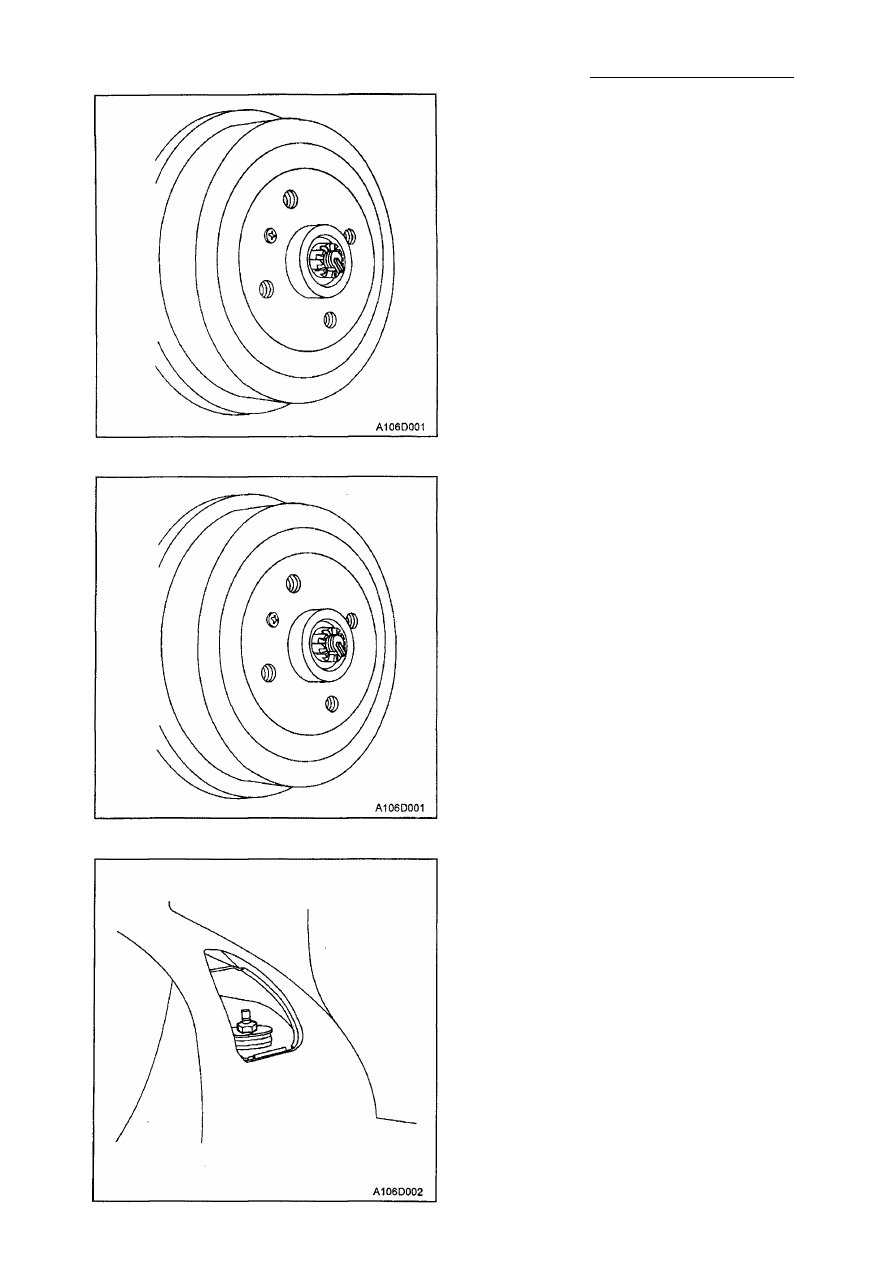

РЕГУЛИРОВКА КОЛЕСНЫХ

ПОДШИПНИКОВ

Регулировка
Предостережения: Колесные подшипни­
ки можно регулировать только на автомо­
билях без антиблокировочной тормозной
системы.

1. Удалите пылезащитный колпачок со

ступицы и шплинт соси.

Затяжка
Затягивайте гайку оси колесного подшип­
ника до величины 20 Н•м, поворачивая

колесо вперед руками для того, чтобы
полностью посадить подшипник. Это поз­
волит удалить любую смазку или заусе­
ницы, которые могли бы вызвать

чрезмерный зазор колесного подшип­

ника. Затем отпустите гайку оси колес­
ного подшипника на 180°. И снова затяни­

те гайку оси колесного подшипника до

величины 1 Н•м.

2. Вставьте новый шплинт и загните

концы.

3. Измерьте конечный зазор. При пра­

вильной регулировке он должен быть в
пределах от 0.03 мм до0.13 мм.

4. Установите пылезащитный колпачок

на ступицу.

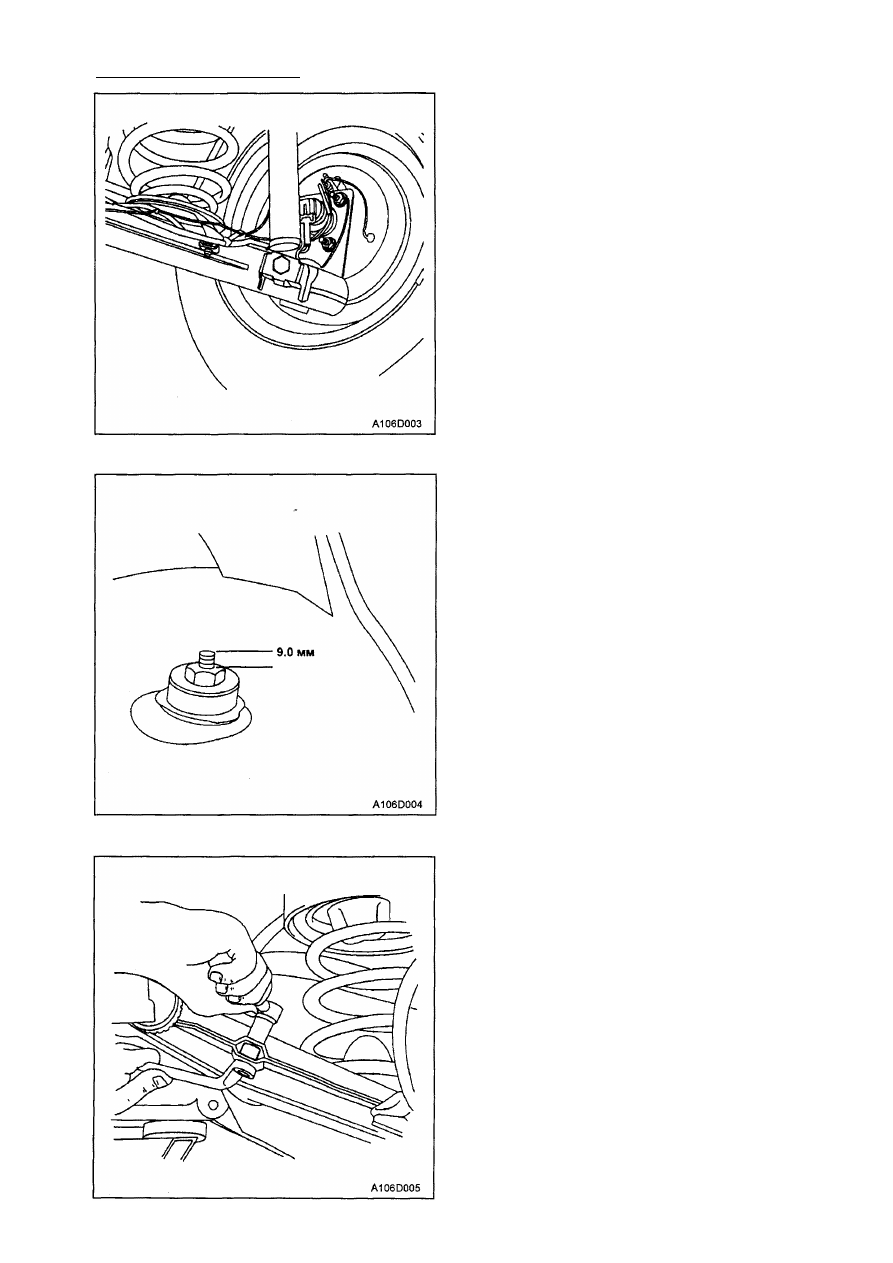

АМОРТИЗАТОР

Демонтаж

Предостережения: При выполнении де­
монтажа двух амортизаторов, однов­
ременно снимайте только один. Провиса­

ние задней оси по всей длине может
вызвать повреждение тормозных трубо­
проводов и шлангов.

1. Откройте багажное отделение и удали­

те часть обивки, закрывающую перед­

нюю крепящую гайку.

2. Удерживая ось амортизатора, удалите

верхнюю крепящую гайку.

2D - 4 ЗАДНЯЯ ПОДВЕСКА

Обратите особое внимание: При подня­

тии автомобиля подъемником, необходи­

мо зафиксировать заднюю ось с помо­
щью регулируемых домкратов.
3. Поднимите автомобиль и зафикси­

руйте заднюю ось.

4. Удалите нижние гайку и болт крепле­

ния амортизатора с осью. Снимите

амортизатор.

Монтаж
Обратите особое внимание:
 Ось в сбор­
ке должна быть установлена до момента

затягивания болтов крепления аморти­
заторов.

1. Установите нижний болт крепления

амортизатора к оси через нижний сое­

динительный кронштейн амортизато­

ра, и вставьте болт в ось. Наживите
гайку, не затягивая ее.

2. Опустите автомобиль так, чтобы нап­

равить верхнюю ось амортизатора
сквозь отверстие в корпусе и наживи­

те, не затягивая, соединительную

гайку.

Затяжка
Затяните нижний болт крепления аморти­
затора к оси до величины 70 Н•м.
3. Уберите подпорки оси, полностью

опустите автомобиль и затягивайте
верхнюю гайку до тех пор, пока не
будет видимым 9.0 мм резьбы.

4. Установите на прежнее место обивку.

СТАБИЛИЗАТОР

Демонтаж

1. Поднимите и хорошо зафиксируйте ав­

томобиль.

2. Снимите заднее колесо. Обратитесь к

разделу 2Е "Шины и колеса".

3. Удалите гайку, шайбу и болт с обоих

сторон оси.

4. Снимите изолятор и стержень стаби­

лизатора.

5. Потяните стабилизатор по направле­

нию к стороне автомобиля без колеса.

ЗАДНЯЯ ПОДВЕСКА 2D-5

Монтаж

1. Вставьте стержень стабилизатора

внутрь оси.

2. Вставьте болты с шайбами через ба-

лансирные рычаги оси и стержень

стабилизатора. Наживите на болты
гайки.

Затяжка

Затяните гайки крепления стержня стаби­

лизатора с осью до величины 80 Н•м.

3. Покройте изоляторы смазкой и вста­

вьте их в заднюю ось.

4. Поставьте на место заднее колесо. Об­

ратитесь к разделу 2Е "Шины и
колеса".

5. Опустите автомобиль.

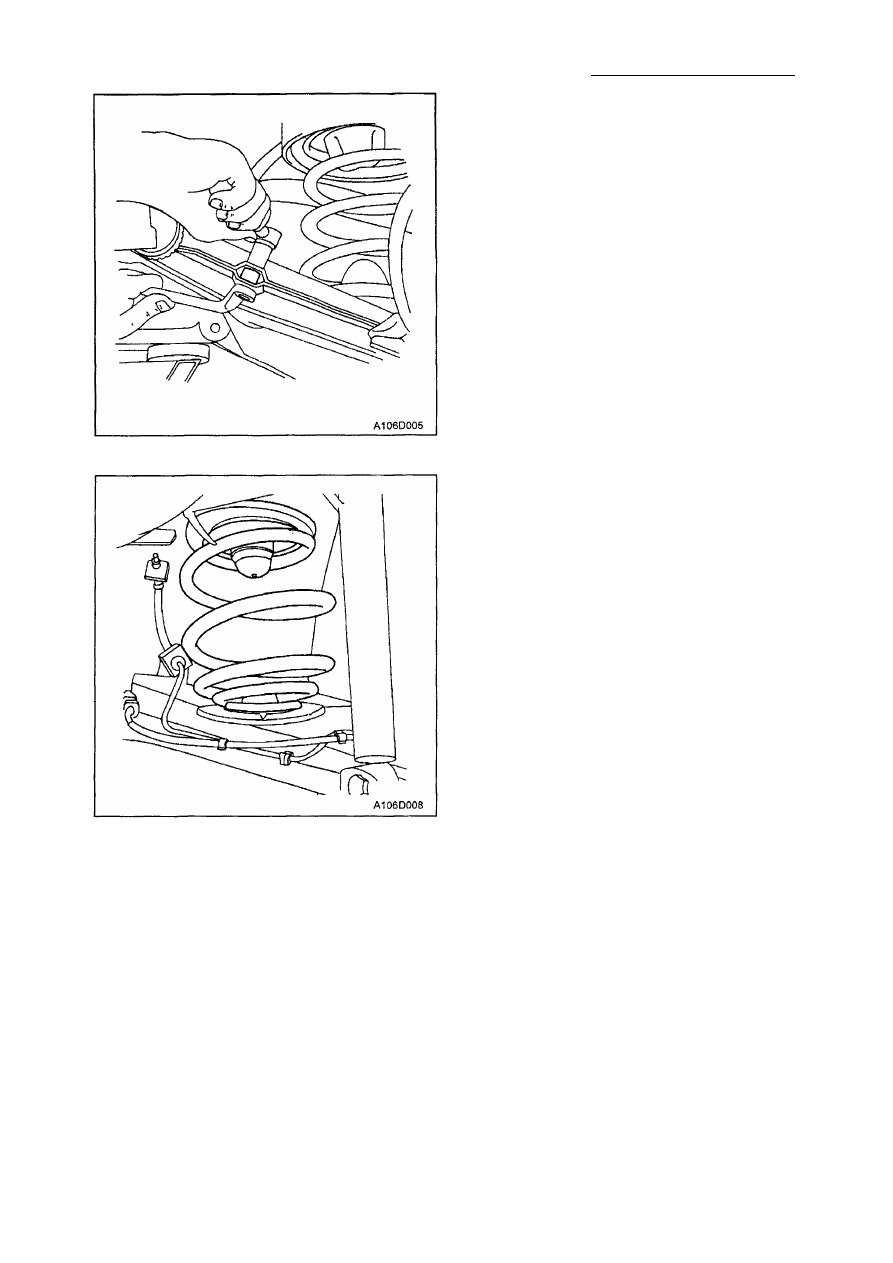

ПРУЖИНЫ И ИЗОЛЯТОРЫ

Предупреждение: При демонтаже зад­
них пружин не применяйте двухопор-
ные стойки. Склонность сборки зад­
ней оси качаться при удалении опре­

деленных креплений может вызвать
соскальзывание оси со стоек. Это
может привести к травмам обслужи­
вающего персонала. Если возможно,
выполняйте операции на полу.

Демонтаж

1. Поднимите и хорошо зафиксируйте

автомобиль. Если возможно, исполь­
зуйте устройство для удержания авто­
мобиля за каркас и подоприте задние
балансирные рычаги домкратами. При
необходимости поднять автомобиль

двухопорным подъемником, подними­
те корпус и подоприте балансирные

рычаги при помощи домкратов.

2. Снимите колесо. Обратитесь к разделу

2Е "Шины и колеса".

3. Удалите правый и левый болты амор­

тизатора. Обратитесь к подразделу

"Амортизатор" данного раздела.

4. Опустите заднюю ось и снимите пру­

жины и верхний изолятор.

2D - 6 ЗАДНЯЯ ПОДВЕСКА

Монтаж
Обратите особое внимание:
 Перед
установкой пружин необходимо прикре­
пить верхние изоляторы к корпусу с помо­
щью клейкого материала. Это требуется

для того, чтобы держать изоляторы в тре­

буемом положении в процессе поднятия
сборки оси и пружин.

1. Установите верхний изолятор и поса­

дите нижний буфер пружины.

2. Установите пружины и поднимите ось.
3. Установите амортизаторы. Обратитесь

к подразделу "Амортизатор" данного
раздела.

Обратите особое внимание: Ось в
сборе должна быть установлена до мо­
мента затягивания болтов крепления
амортизаторов.
4. Поставьте колесо. Обратитесь к разде­

лу 2Е "Шины и колеса".

5. Уберите домкраты и опустите автомо­

биль.

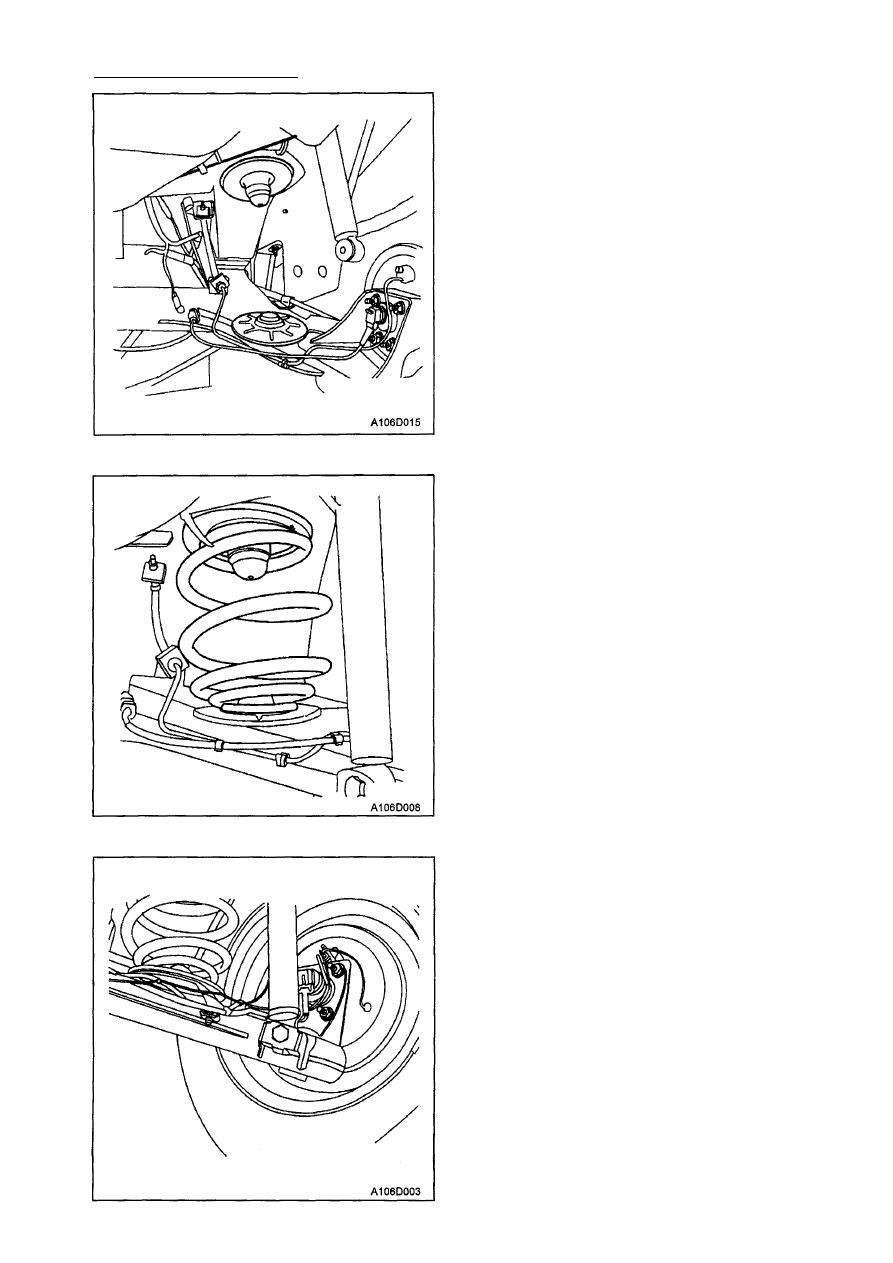

ЗАДНЯЯ ОСЬ

Демонтаж

1. Поднимите и хорошо зафиксируйте ав­

томобиль.

2. Снимите задние колеса. Обратитесь к

разделу 2Е "Шины и колеса".

3. Отсоедините ручной тормоз. Обрати­

тесь к разделу 4G "Ручной тормоз".

4. Отсоедините провод датчика анти­

блокировочной тормозной системы
(АБС).
