ЗАДНЯЯ ПОДВЕСКА 2D-7

5. Отсоедините тормозные трубки от тор­

мозных шлангов на кронштейнах зад­
ней оси посредством удаления винтов
колпачка и удерживающего зажима.
Накройте колпачком или залепите
липкой лентой отверстия тормозных
шлангов для предотвращения попада­
ния инородных тел. Отожмите тормоз­
ной шланг от кронштейнов задней оси.
Обратитесь к разделу 4Е "Задние ба­
рабанные тормоза".

6. Установите опорные домкраты под ры­

чаги задней оси и немного поднимите

рычаги задней оси.

7. Снимите амортизаторы. Обратитесь к

подразделу "Амортизатор" данного

раздела.

8. Опустите опорные домкраты и сними­

те задние пружины. Обратитесь к под­
разделу "Пружины и изоляторы" дан­

ного раздела.

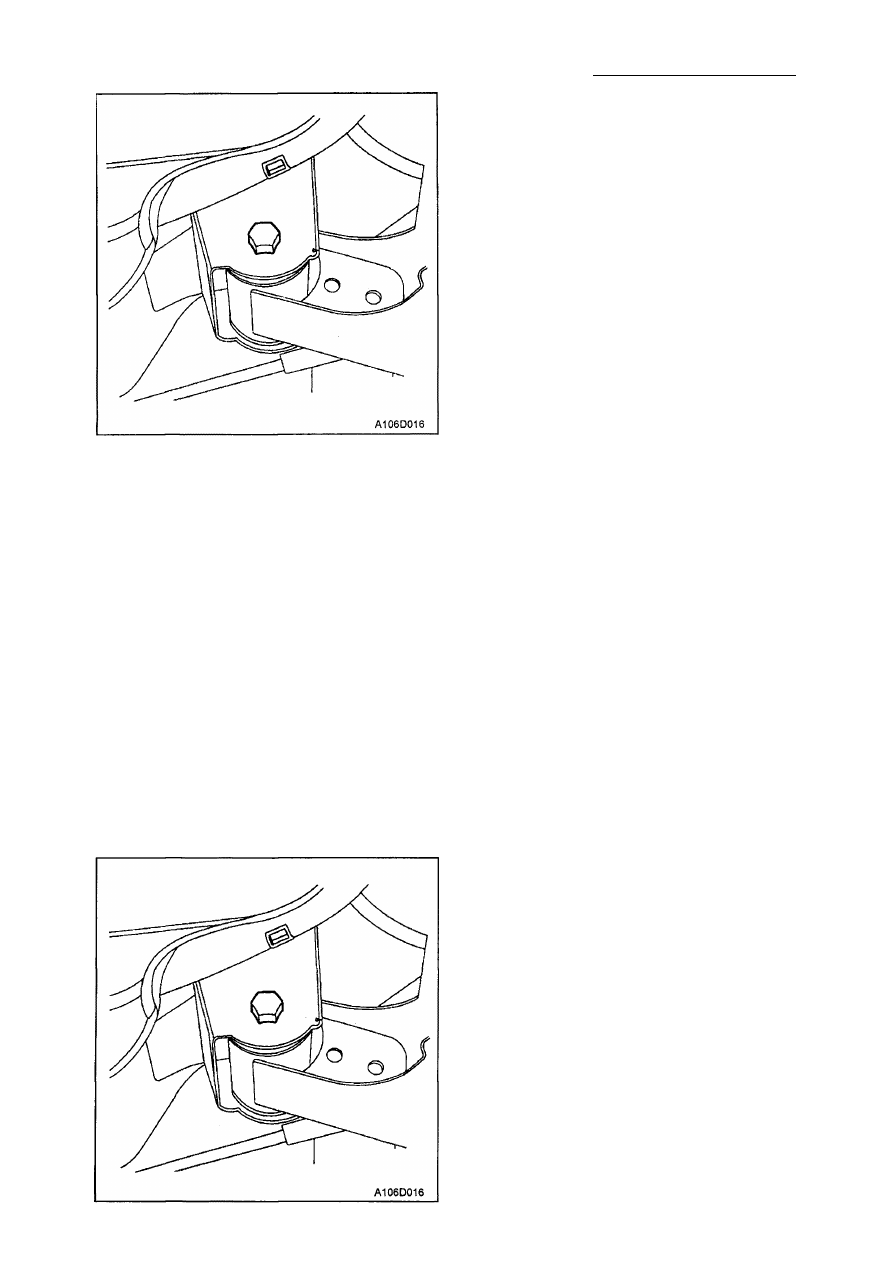

9. Удалите болты и гайки, удерживающие

заднюю ось, находящиеся на днище.

При необходимости подковырните ле­
гонько заднюю ось отверткой.

10. Снимите заднюю ось.

Монтаж

1. Поднимите заднюю ось и прикрепите

ее, не затягивая, к местам крепления
на днище автомобиля, при помощи
гаек и болтов для крепления задней
оси к кронштейнам корпуса.

2. Установите задние пружины и изоля­

торы. Обратитесь к подразделу "Пру­
жины и изоляторы"данного раздела.

3. Поднимите рычаг задней оси с помо­

щью опорных домкратов. Прикрепите
амортизатор к оси с помощью нижнего
соединительного болта. Обратитесь к
подразделу "Амортизатор" данного
раздела.

4. Присоедините тормозные шланги к

кронштейнам на задней оси. Устано­
вите удерживающий зажим. Присое­

дините тормозные трубки к тормозным

шлангам.

5. Прокачайте тормоза. Обратитесь к

разделу 4Е "Задние барабанные
тормоза".

6. Установите ручной тормоз. Обрати­

тесь к разделу 4G "Ручной тормоз".

7. Медленно опустите автомобиль и

поставьте задние колеса. Обратитесь к

разделу 2Е "Шины и колеса".

8. При необходимости отрегулируйте ко-

2D - 8 ЗАДНЯЯ ПОДВЕСКА

лесный подшипник. Обратитесь к под­
разделу "Регулировка колесных под­

шипников" данного раздела.

9. На автомобиле в снаряженном состоя­

нии затяните гайки для крепления

задней оси к кронштейнам корпуса
автомобиля.

Затяжка
Затяните гайки крепления задней оси к

корпусу автомобиля до величины

105 Н•м

10. Отрегулируйте тормоза задних колес.

Прокачайте тормозную систему и
проверьте ее касательно протеканий.

Обратитесь к разделу 4Е "Задние

барабанные тормоза".

11. Присоедините линию датчика антибло­

кировочной тормозной системы (ABS).

12. Отрегулируйте ручной тормоз. Обрати­

тесь к разделу 4G "Ручной тормоз".

13. Полностью опустите автомобиль.

СТУПИЦА С ПОДШИПНИКОМ БЕЗ

АНТИБЛОКИРОВОЧНОЙ

ТОРМОЗНОЙ СИСТЕМЫ (АБС)

Необходимые инструменты

Установщик, J-36791
Установщик, КМ-266-А

Демонтаж

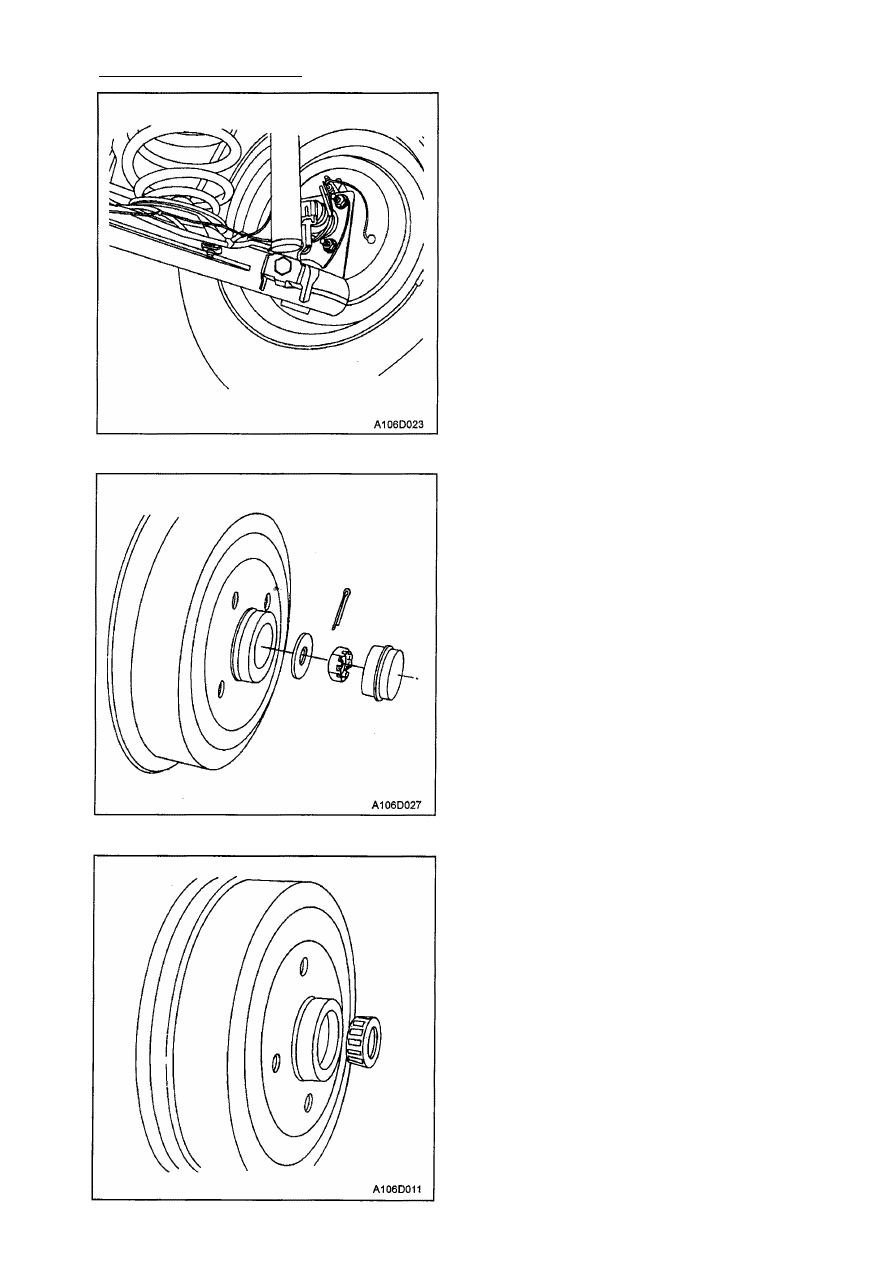

1. Поднимите и хорошо зафиксируйте ав­

томобиль.

2. Снимите колесо. Обратитесь к разделу

2Е "Шины и колеса".

3. Ослабьте кабель ручного тормоза. Об­

ратитесь к разделу 4G "Ручной тор­

моз".

4. Удалите пылезащитный колпачок,

шплинт, гайку оси и стопорную шайбу.

5. Снимите ступицу колеса и внешний ко­

нический роликоподшипник.

ЗАДНЯЯ ПОДВЕСКА 2D - 9

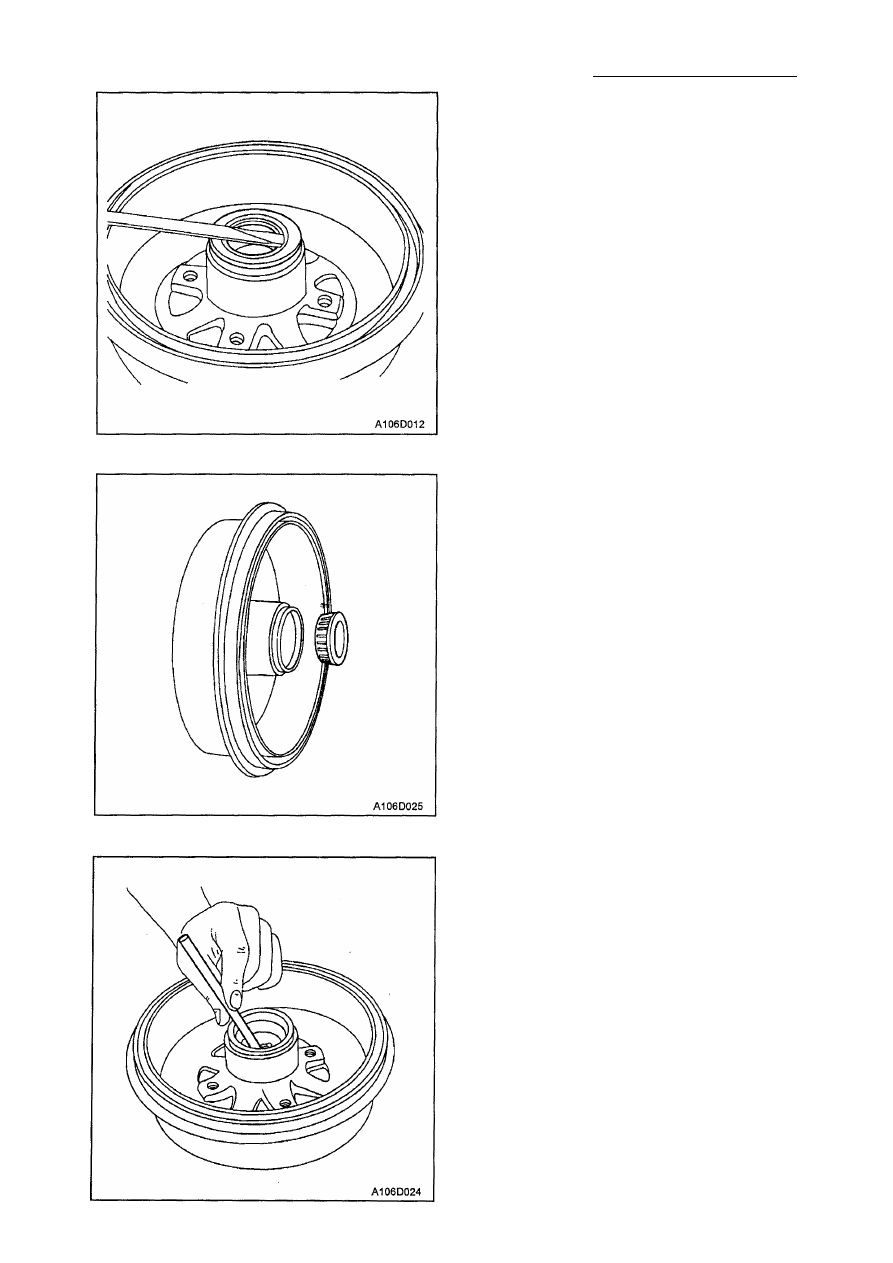

6. Отковырните уплотнительное кольцо

от внутренней части ступицы колеса
при помощи отвертки.

8. Удалите обоймы внутреннего и внеш­

него подшипников со ступицы колеса
при помощи бородка.

9. Очистите ось и осмотрите ее касатель­

но повреждений.

7. Снимите внутренний конический роли­

коподшипник со ступицы колеса.

2D -10 ЗАДНЯЯ ПОДВЕСКА

Монтаж

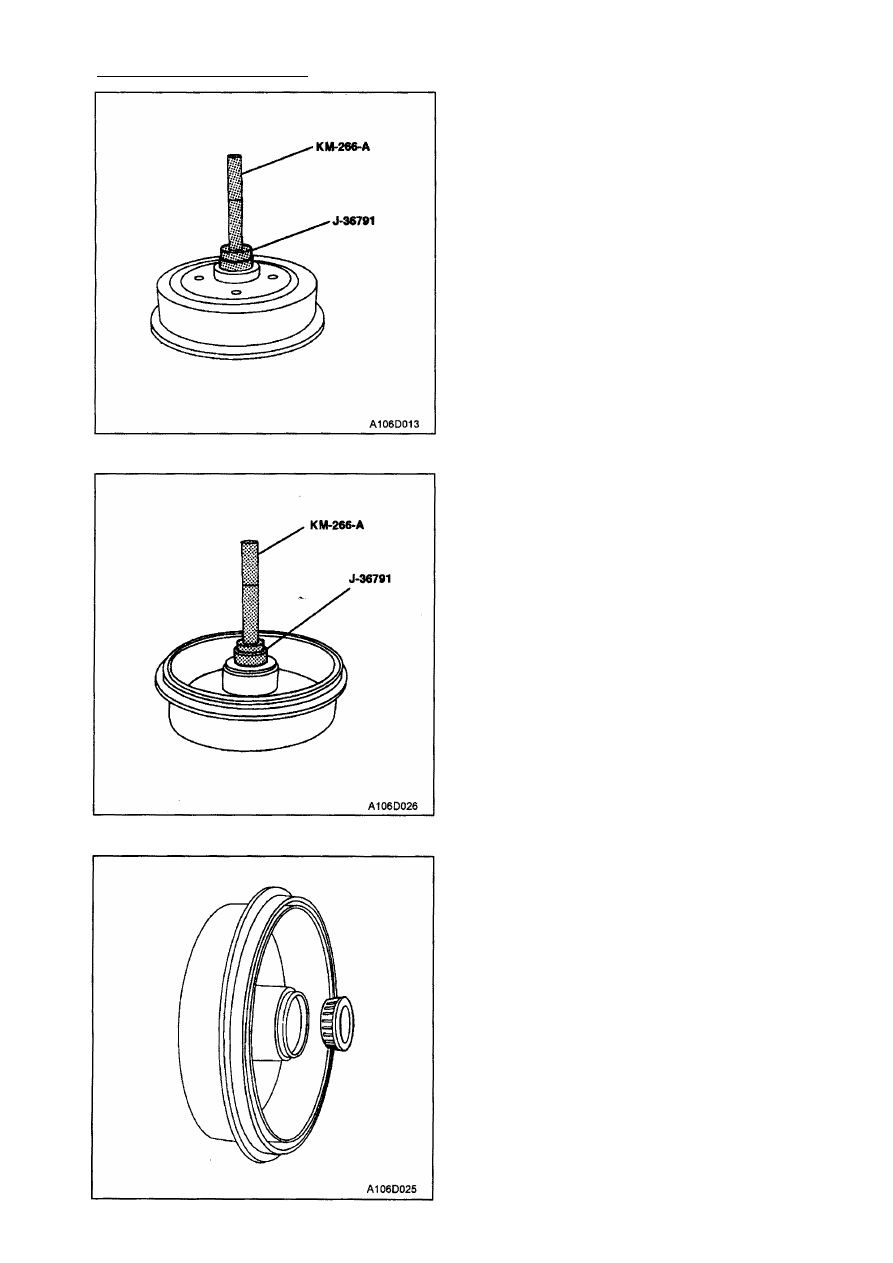

1. Запрессуйте внешнюю обойму внеш­

него подшипника в ступицу колеса при
помощи установщиков J-36791 и
КМ-266-А.

2. Запрессуйте внешнюю обойму внут­

реннего подшипника в ступицу колеса
при помощи установщиков J-36791 и
КМ-266-А.

3, Установите внутренний конический ро­

ликоподшипник.
