Дэу Ланос. Руководство по ремонту - часть 17

ПЕРЕДНЯЯ ПОДВЕСКА 2С-21

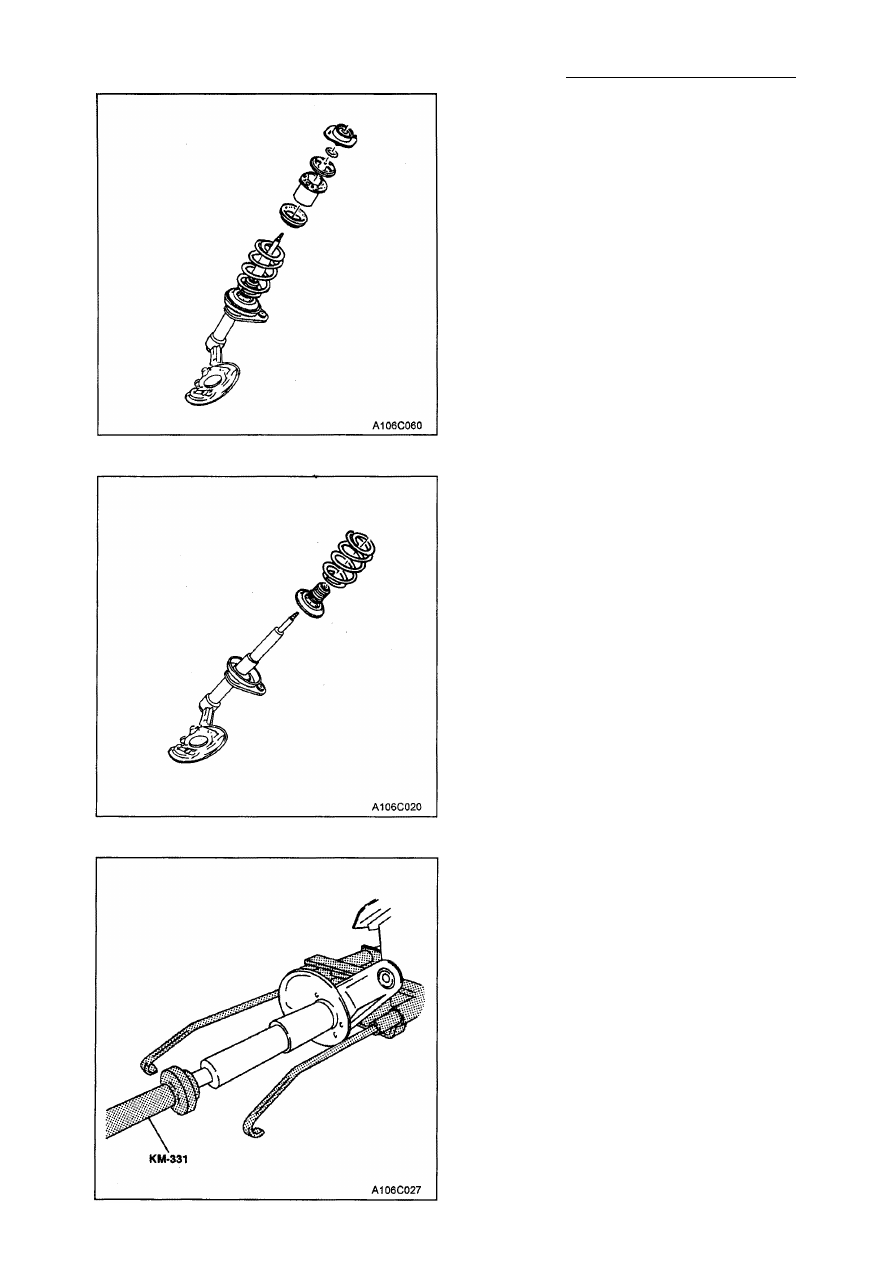

9. Снимите опорный подшипник, шайбу,

пластмассовую опору, защитный кожух
и верхнюю чашку.

10. Ослабьте устройство для сжатия пру­

жины.

11. Снимите пружину, буфер и нижнюю

чашку.

12. Отверните гайку закрытия обоймы

стойки при помощи гаечного ключа для
закрытия обоймы стойки КМ-331. Эта
гайка требует большого вращатель­
ного момента.

2С - 22 ПЕРЕДНЯЯ ПОДВЕСКА

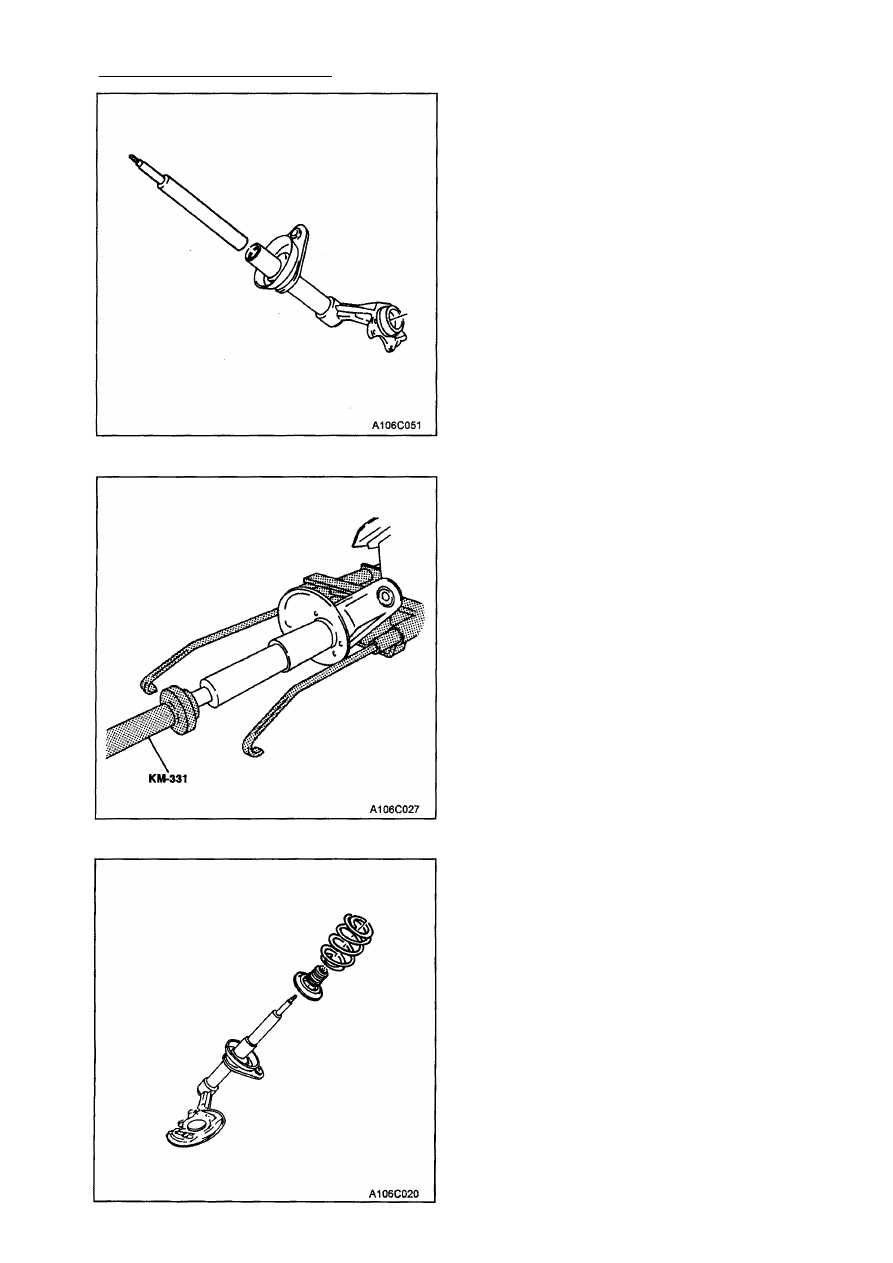

13. Снимите обойму стойки.
14. Протрите нарезную область отверстия

стойки.

Монтаж

1. Установите обойму стойки и закрепи­

те ее гайкой закрытия обоймы стойки

при помощи гаечного ключа для

закрытия обоймы стойки КМ-331.

Обратите особое внимание: Исполь­
зуйте новую гайку закрытия обоймы
стойки. Новая гайка покрыта воском. Не
снимайте этот воск, так как он однов­
ременно является и смазкой, и антикор­
розионным покрытием.

Затяжка
Затяните гайку закрытия обоймы стойки

до величины 200 Н•м.

2. Смажьте верхний опорный подшипник

стойки многоцелевой смазкой. Обра­

титесь к разделу 0В "Общая инфор­
мация".

3. Поставьте нижнюю чашку, буфер и пру­

жину.

ПЕРЕДНЯЯ ПОДВЕСКА 2С-23

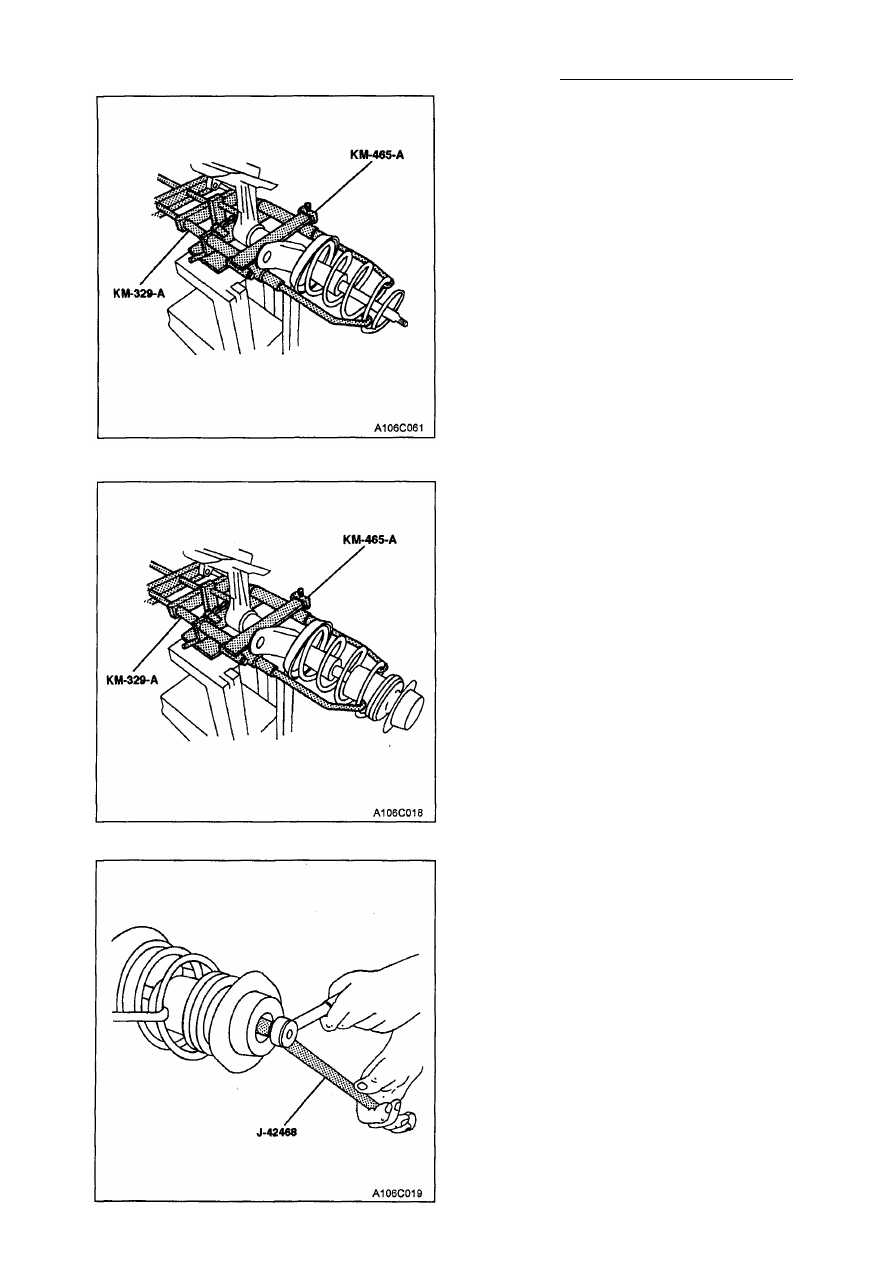

4. Сожмите переднюю пружину при по­

мощи устройства для сжатия передней
пружины КМ-465-А и устройства для
сжатия пружины КМ-329-А.

5. Поставьте верхнюю чашку, защитный

кожух, пластмассовую опору, шайбу и
опорный подшипник.

6. Затяните гайку штока с помощью гаеч­

ного ключа для крепления передней
стойки J-42468.

Затяжка
Затяните гайку штока до величины 55 Н•м.

7. Снимите стойку в сборе с устройства

для сжатия пружины и установите ее

на автомобиль. Обратитесь к подраз­
делу "Узел стойка/кулак" данного
раздела.

8. Установите колесо. Обратитесь к раз­

делу 2Е "Шины и колеса".

9. Опустите автомобиль.

2С - 24 ПЕРЕДНЯЯ ПОДВЕСКА

ОПОРНЫЙ ПОДШИПНИК

Необходимые инструменты
Ключ гаечный для крепления передней

стойки J-42468

Демонтаж

1. Поднимите и хорошо зафиксируйте

автомобиль.

2. Снимите колесо. Обратитесь к разделу

2Е "Шины и колеса".

3. Снимите сборку стойки. Обратитесь к

подразделу "Узел стойка/кулак" дан­
ного раздела.

4. Сожмите пружину и снимите опорный

подшипник. Обратитесь к подразделу

"Обойма передней стойки/пружины"

данного раздела.

Обратите особое внимание: Постав­

ляемый опорный подшипник является

шарикоподшипником. Этот узел дальней­
шей разборке не подлежит.

Монтаж

1. Смажьте верхний опорный подшипник

многоцелевой смазкой. Обратитесь к

разделу 0В "Общая информация".

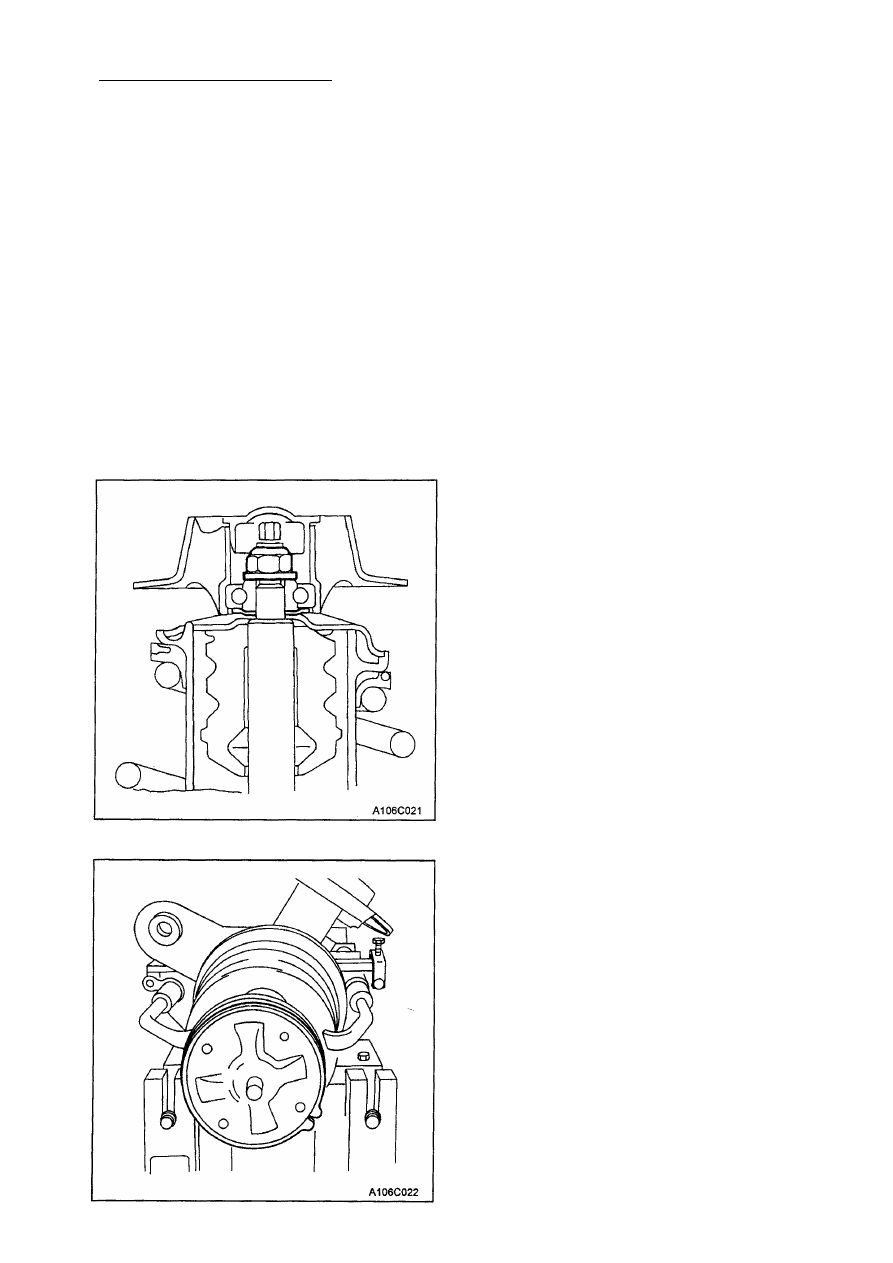

2. Наденьте верхний опорный подшипник

на шток. Удостоверьтесь, что метал­

лическая шайба с поднятой кромкой

находится ниже подшипника, и что
опорная шайба находится наверху
подшипника.

3. Используйте на пластмассовой опоре

передней пружины проушину в качест­
ве ориентира при установке. Когда Вы
смотрите в направлении движения,
проушина должна быть направлена
вперед на пружинную стойку для левой
стороны автомобиля, и назад для
правой стороны автомобиля.
