ПЕРЕДНЯЯ ПОДВЕСКА 2С-13

7. Присоедините зажим тормоза к узлу

стойка/кулак. Обратитесь к разделу
4D "Передние дисковые тормоза".

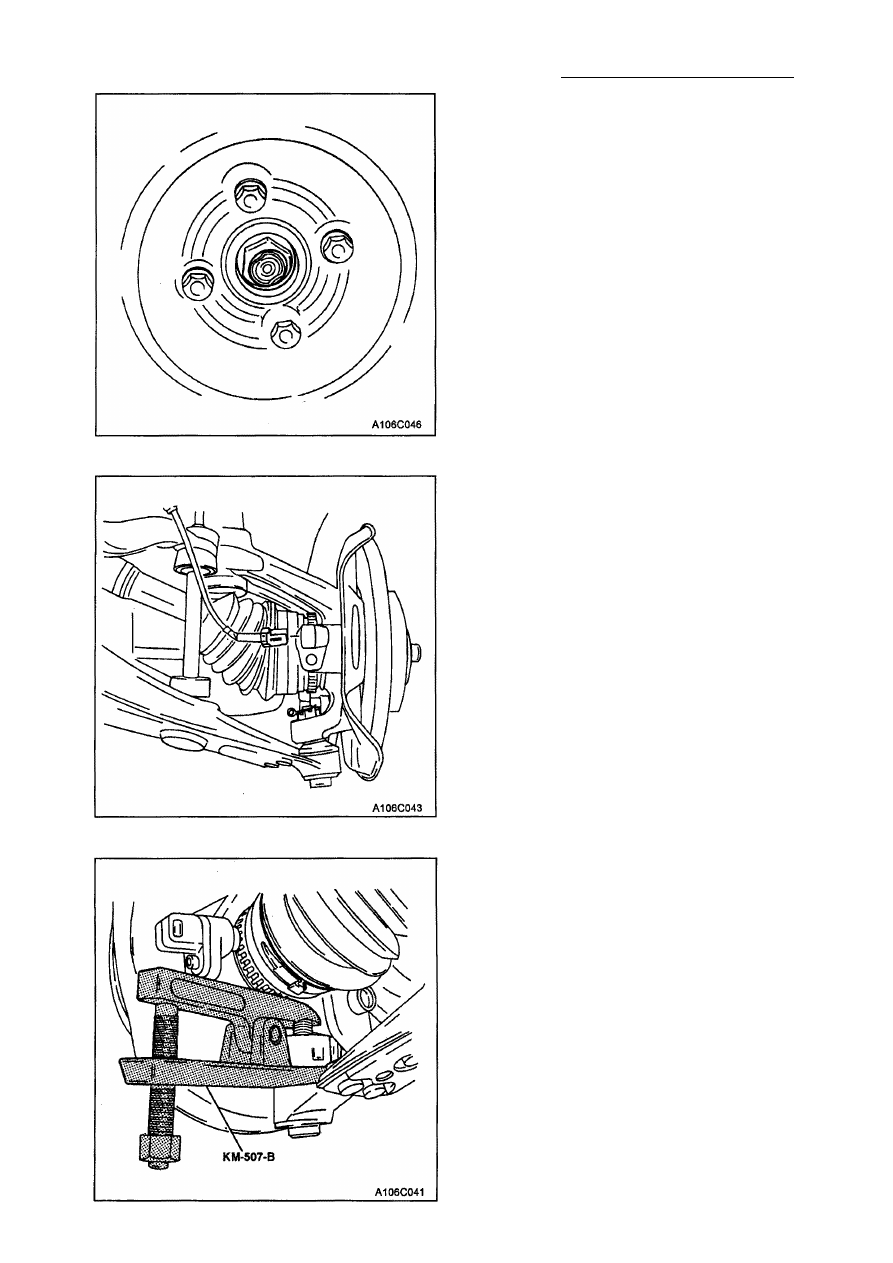

8. Установите колесо. Обратитесь к раз­

делу 2Е "Шины и колеса".

9. Установите новую двойную гайку сое­

динения ведущей оси со ступицей.

Затяжка
Затяните двойную гайку соединения веду­

щей оси со ступицей до величины 180
Н•м. Затем ослабьте гайку и перезатяните
ее до величины 50 Н•м. После чего допол­
нительно подтяните гайку на 60°.

10. Вверните втулку двойной гайки в веду­

щую полуось.

БАЛАНСИРНЫЙ РЫЧАГ

Необходимые инструменты
Съемник шарового шарнира КМ-507-В

Демонтаж

1. Поднимите и хорошо зафиксируйте ав­

томобиль.

2. Установите стойки под раму автомо-

биля.

3. Аккуратно опустите автомобиль так,

чтобы вес автомобиля распределился

по стойкам, а не по рычагам.

4. Снимите колесо. Обратитесь к разделу

2Е "Шины и колеса".

5. Отсоедините стержень стабилизатора

от балансирного рычага путем уда­

ления болта связующих звеньев ба­
лансирного рычага. Обратитесь к под­
разделу "Стержень стабилизатора и

втулки" данного раздела.

6. Удалите с шарового шарнира удержи­

вающий зажим и гайку крепления
шарового шарнира к узлу кулак/стойка.

7. Отсоедините шаровой шарнир от пово­

ротного кулака при помощи съемника
шарового шарнира КМ-507-В.

8. Открутите передний болт крепления

балансирного рычага.

9. Удалите задние болты крепления ба­

лансирного рычага и кронштейн.

10. Отсоедините балансирный рычаг от

автомобиля.

Монтаж

1. Установите балансирный рычаг на ав­

томобиль.

2. Присоедините переднюю часть балан­

сирного рычага к корпусу автомобиля с
помощью переднего крепящего болта
и шайбы.

3. Используйте уплотнитель из ниток для

задних крепящих болтов балансирного
рычага.

4. Присоедините заднюю часть управля­

ющего рычага к корпусу автомобиля с
помощью заднего крепящего крон­
штейна и болтов.

Обратите особое внимание: Не затяги­
вайте болты балансирного рычага на дан­
ном этапе.
Предостережение: При установке болта
связующих звеньев балансирного рычага
используйте новую самоконтрящую гайку.
В противном случае нормальная вибра­
ция автомобиля ослабит гайку и вызовет
повреждение автомобиля.
5. Установите болт связующих звеньев

стержня переднего стабилизатора.
Обратитесь к подразделу "Стержень
стабилизатора и втулки" данного
раздела.

6. Присоедините шаровой шарнир к по­

воротному кулаку.

7. Затяните гайку крепления шарового

шарнира к узлу кулак/стойка.

Затяжка
Затяните гайку крепления шарового
шарнира к узлу стойка/кулак до величины
70 Н•м.
8. Присоедините удерживающий зажим к

шпильке шарового шарнира.

9. Наденьте колесо. Обратитесь к разде-

лу 2Е"Шины и колеса".

10. Поднимите автомобиль.
11. Установите стойки под балансирные

рычаги.

12. Опустите автомобиль.

2С -14 ПЕРЕДНЯЯ ПОДВЕСКА

ПЕРЕДНЯЯ ПОДВЕСКА 2С-15

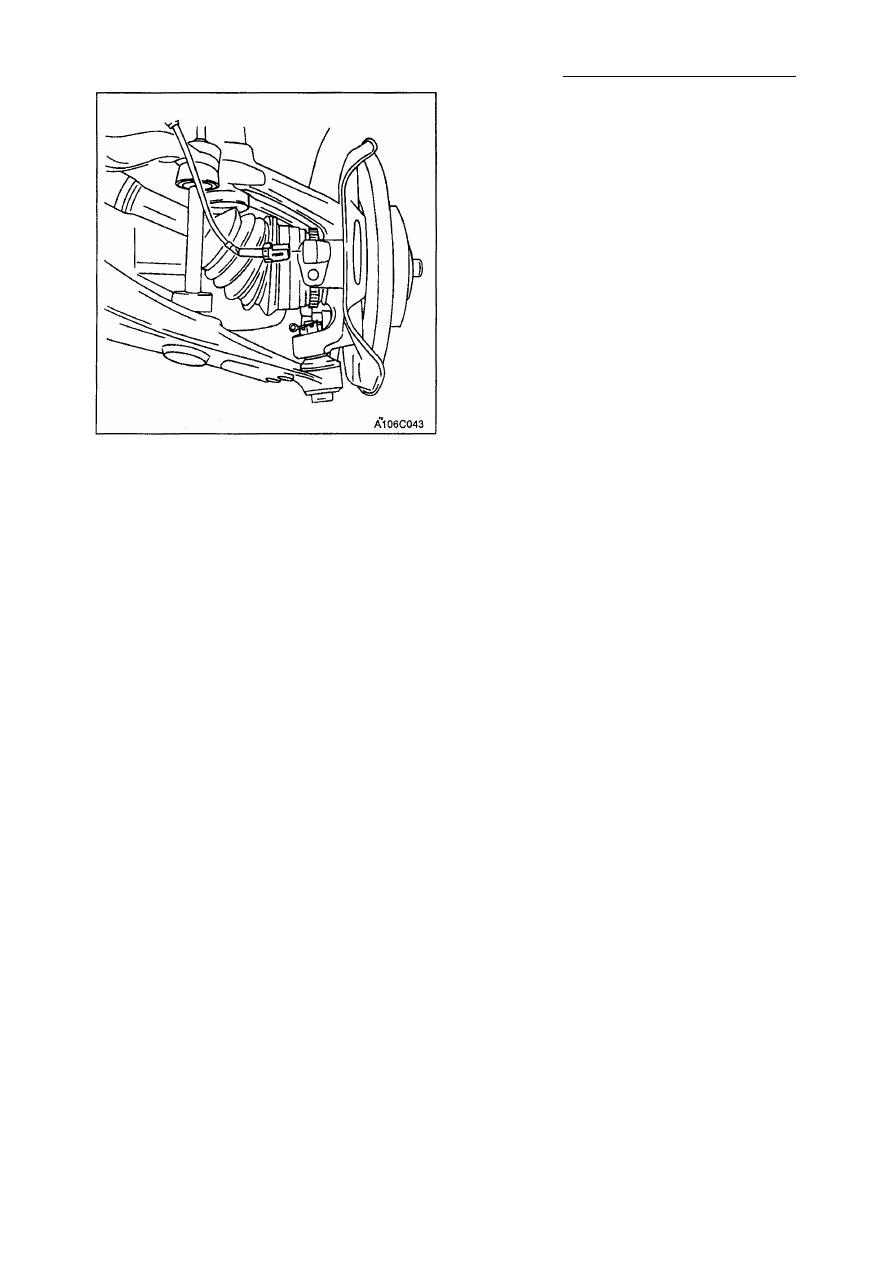

Обратите особое внимание: Во время
затягивания болтов крепления балансир-
ных рычагов, балансирные рычаги дол­
жны поддерживать вес автомобиля.

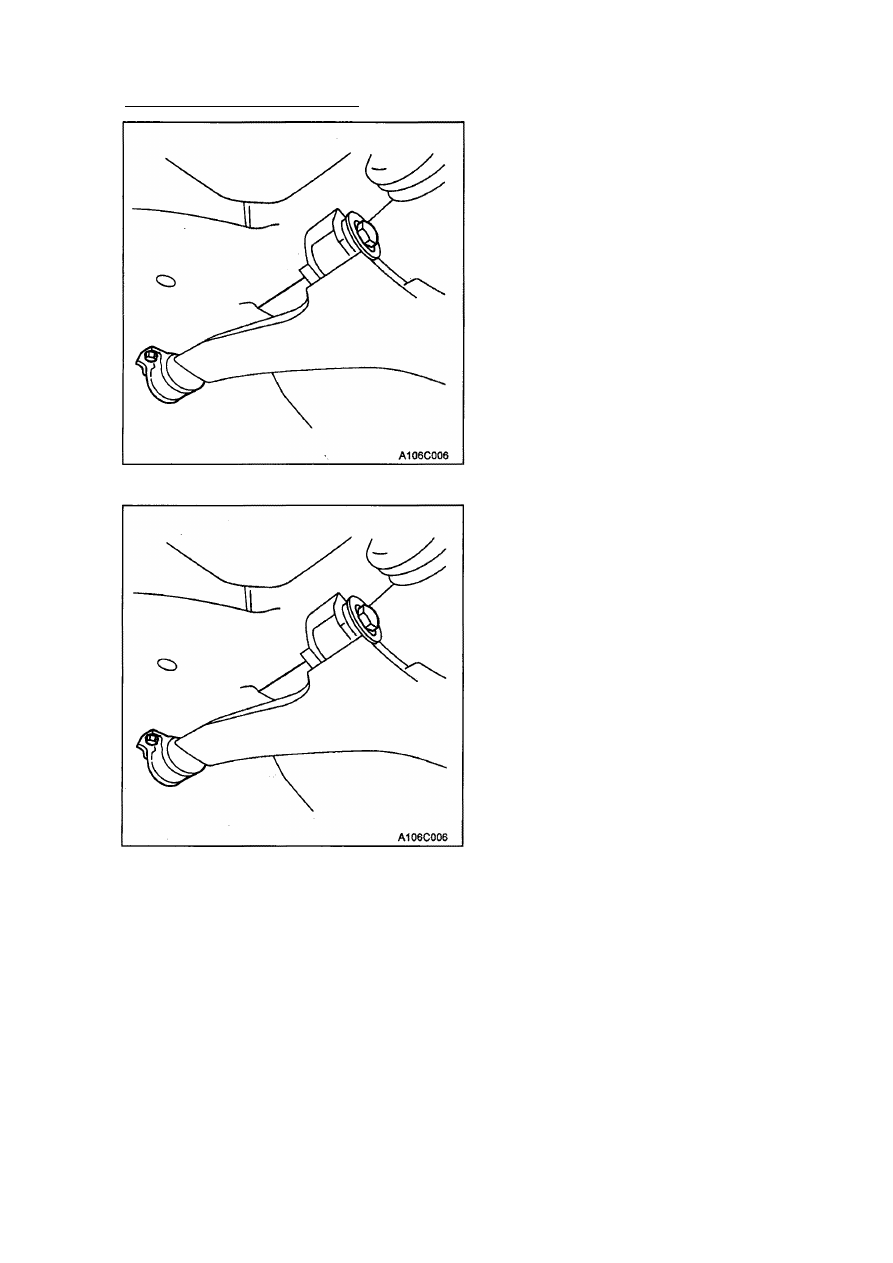

13. Затяните задние крепящие болты ба­

лансирного рычага.

Затяжка

Затяните задние крепящие болты балан­
сирного рычага до величины 70 Н•м

14. Затяните передний крепящий болт ба­

лансирного рычага.

Затяжка
Затяните передний крепящий болт балан­
сирного рычага до величины 140 Н•м.

15. Поднимите автомобиль.
16. Уберите стойки.
17. Опустите автомобиль.

2С -16 ПЕРЕДНЯЯ ПОДВЕСКА

РЕМОНТ УЗЛОВ

ШАРОВЫЙ ШАРНИР

Демонтаж

1. Поднимите и хорошо зафиксируйте

автомобиль.

2. Установите стойки под раму автомо­

биля и аккуратно опустите автомобиль
так, чтобы вес автомобиля распреде­
лился по стойкам, а не по рычагам.

3. Снимите колесо. Обратитесь к разделу

2Е "Шины и колеса".

4. Снимите балансирный рычаг. Обрати­

тесь к подразделу "Балансирный ры­

чаг" в данном разделе.

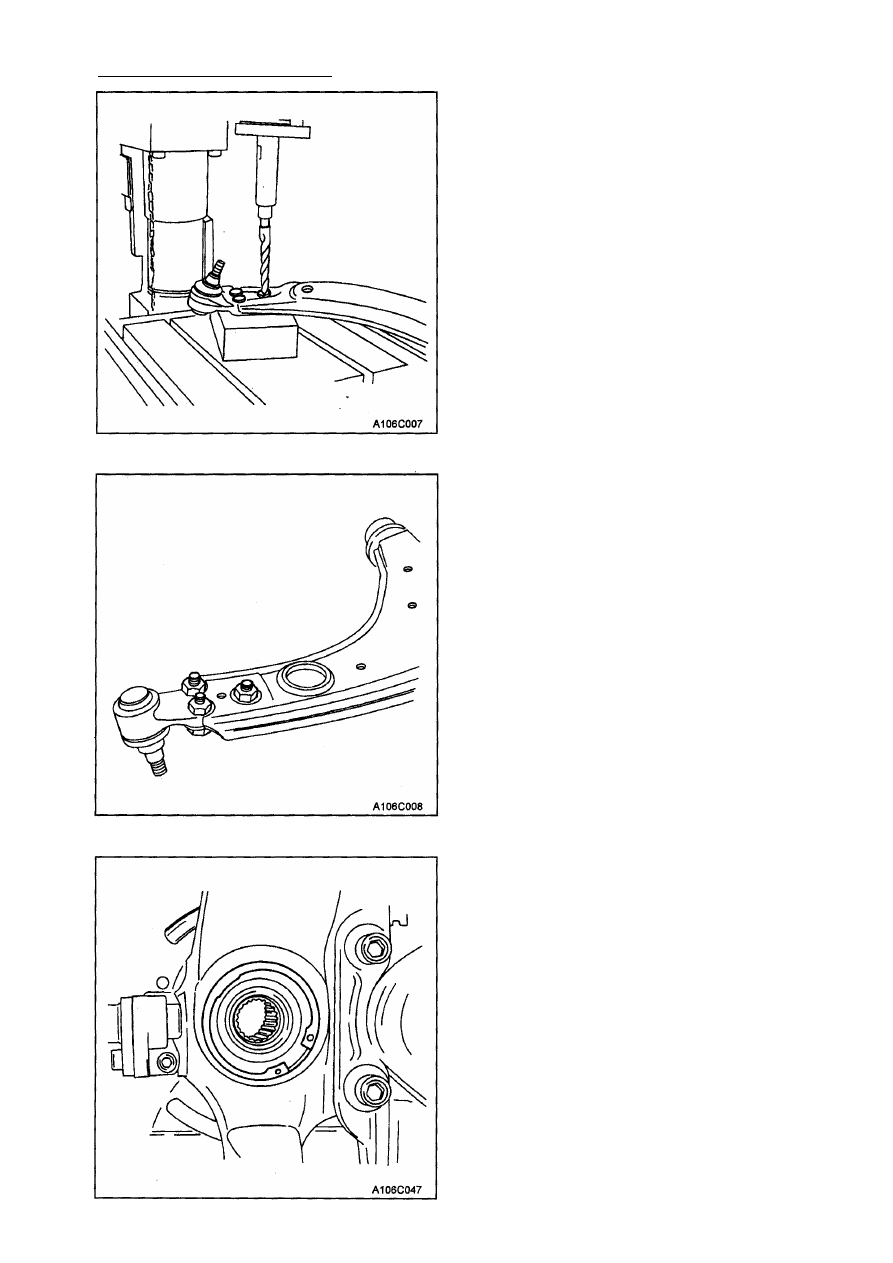

5. Высверлите головки заклепок с помо­

щью 12 мм сверла.

6. Выбейте заклепки с помощью бородка.

Монтаж

1. Соедините шаровый шарнир с балан-

сирным рычагом, вставляя болты ша­
рового шарнира.

2. Установите гайки для предотвращения

соскакивания болтов с балансирного
рычага.

Затяжка
Затяните гайки крепления шарового шар­

нира к управляющему рычагу до вели­
чины 65 Н•м.
3. Установите балансирный рычаг. Обра­

титесь к подразделу "Балансирный

рычаг" в данном разделе.

СТУПИЦА С ПОДШИПНИКОМ

Необходимые инструменты
Шестигранная гайка 500-20
Усиливающий винт J-36661-2
Поддерживающий мостик J-37105-В-1
Переходник для подшипника J-37105-B-2
Переходник для ступицы J-37105-B-3

Демонтаж

1. Отсоедините ведущую ось от ступицы

переднего колеса. Обратитесь к под­

разделу "Узел стойка/кулак" данного

раздела.

2. Удалите внутреннее стопорное коль­

цо.
