ПЕРЕДНЯЯ ПОДВЕСКА 2С-17

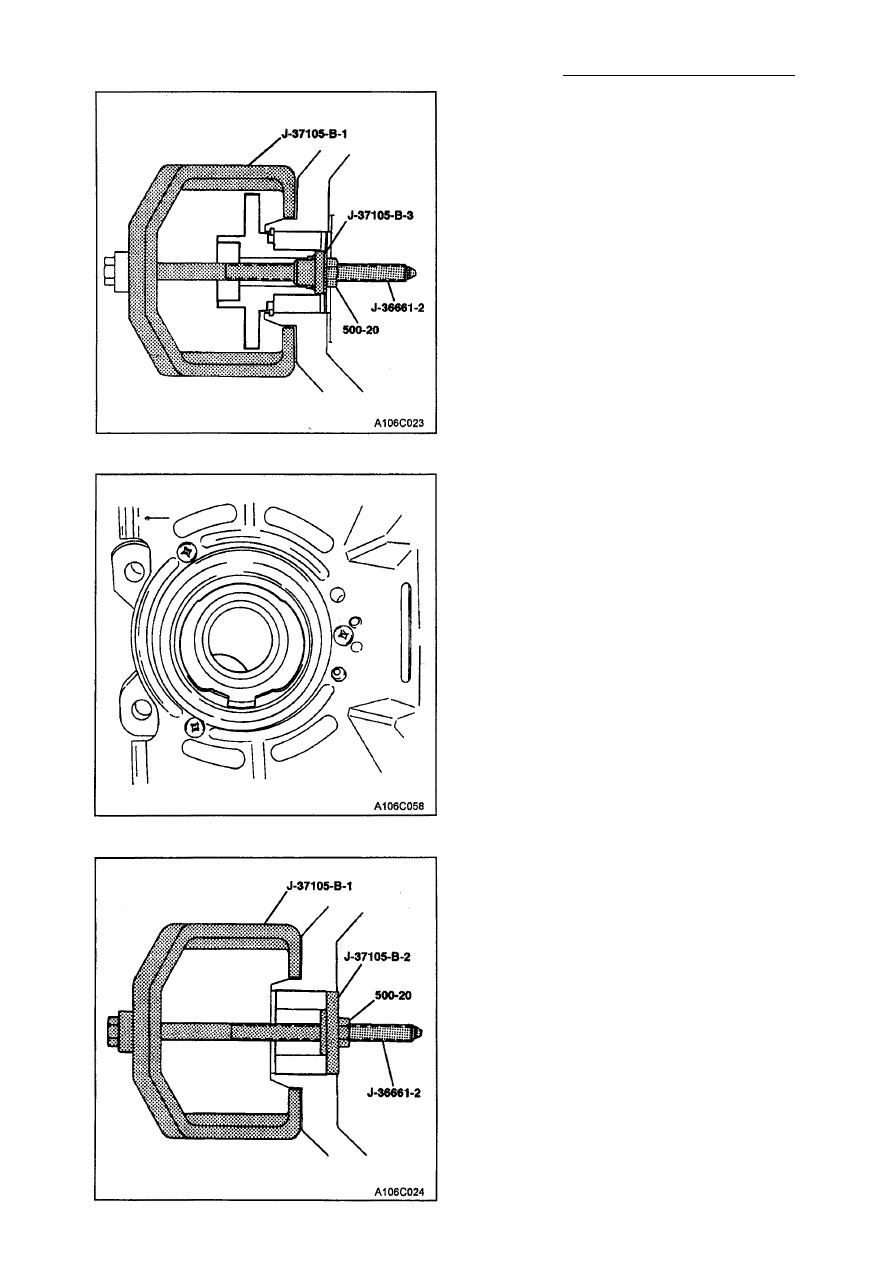

3. Снимите ступицу колеса при по­

мощи поддерживающего мостика

J-37105-B-1, переходника для ступицы
J-37105-B-3, шестигранной гайки

500-20 и  у с и л и в а ю щ е г о винта
J-36661-2.

4. Снимите щит тормоза. Обратитесь к

разделу 4D "Передние дисковые тор­

моза".

5. Снимите внешнее стопорное кольцо.

6. Снимите колесный подшипник при

помощи поддерживающего мостика

J-37105-В-1, переходника для подшип­

ника J-37105-B-2, шестигранной гайки
500-20 и усиливающего винта
J-36661-2.

7. Прочистите отверстие кулака.

2С -18 ПЕРЕДНЯЯ ПОДВЕСКА

Монтаж

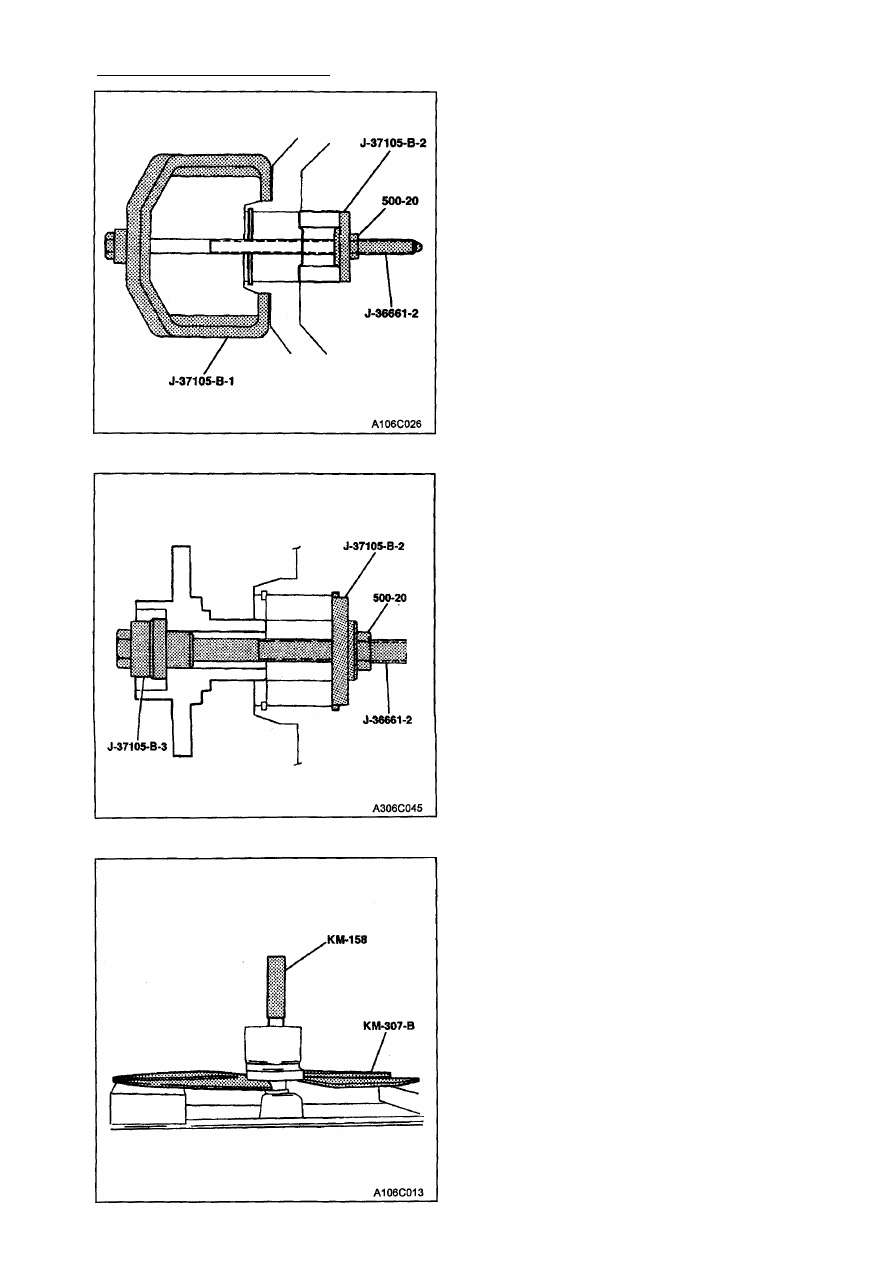

1. Вставьте внешнее стопорное кольцо и

поставьте на место колесный под­
шипник при помощи поддерживаю­
щего мостика J-37105-B-1, переходни­
ка для подшипника J-37105-B-2, шес­

тигранной гайки 500-20 и усиливаю­
щего винта J-36661-2.

2. Установите кожух тормоза. Обрати­

тесь к разделу 4D "Передние дисковые
тормоза".

3. Вставьте внутреннее стопорное коль­

цо и установите на место ступицу
колеса при помощи поддерживающего
мостика J-37105-B-1, переходника для
ступицы J-37105-B-3, шестигранной
гайки 500-20 и усиливающего винта
J-36661-2.

4. Соедините ведущую ось со ступицей

переднего колеса. Обратитесь к под­
разделу "Узел стойка/кулак" данного

раздела.

ВТУЛКИ БАЛАНСИРНОГО РЫЧАГА

Необходимые инструменты
Съемник/установщик КМ-508-А
Съемник/установщик КМ-158
Пластина для съемника КМ-307-В

Демонтаж

1. Снимите балансирный рычаг. Обрати­

тесь к подразделу "Балансирный
рычаг "данного раздела.

2. Выпрессуйте заднюю втулку при по­

мощи пресса, съемника/установщи­

ка КМ-158 и пластины для съемника

КМ-307-В.

ПЕРЕДНЯЯ ПОДВЕСКА 2С-19

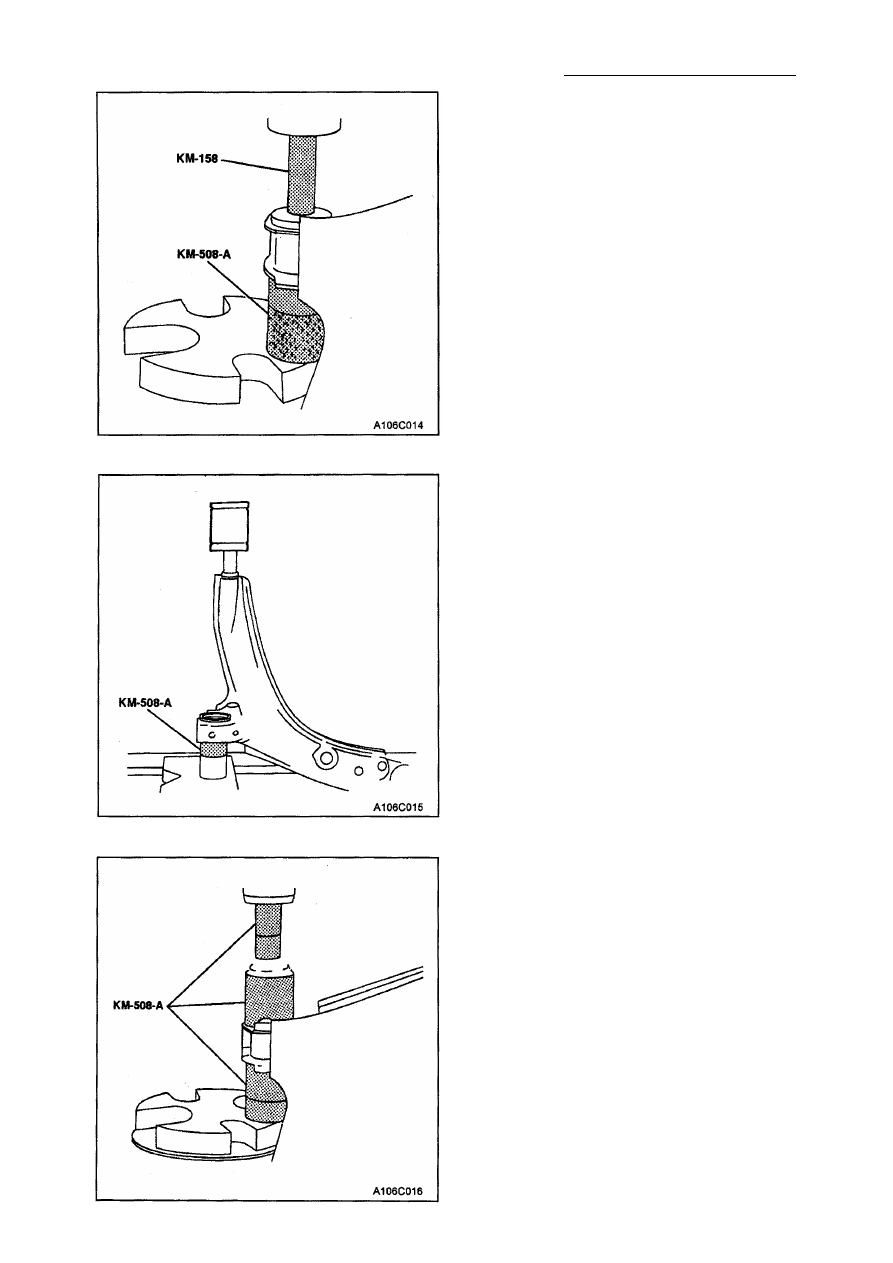

3. Выпрессуйте переднюю втулку при по­

мощи пресса, съемника/установщика
КМ-508-А и съемника/установщика
КМ-158.

Монтаж

1. Смажьте заднюю ось балансирного ры­

чага многоцелевой смазкой. Обрати­

тесь к разделу 0В "Общая инфор­

мация".

2. Запрессуйте заднюю втулку на ось.

Гладкая поверхность втулки должна
быть сверху, также как у шарового шар­
нира. Используйте съемник/установ­
щик КМ-508-А для поддержания ба­

лансирного рычага.

3. Смажьте внешнюю часть передней

втулки и внутреннюю часть нижнего
балансирного рычага многоцелевой
смазкой. Обратитесь к разделу 0В "Об­
щая информация".

4. Запрессуйте новую втулку на балан-

сирный рычаг с задней стороны
вперед при помощи съемника/ус­
тановщика КМ-508-А.

5. Отцентруйте втулку.
6. Установите балансирный рычаг. Обра­

титесь к подразделу "Балансирный
рычаг" данного раздела.

2С - 20 ПЕРЕДНЯЯ ПОДВЕСКА

ОБОЙМА ПЕРЕДНЕЙ

СТОЙКИ/ПРУЖИНЫ

Необходимые инструменты

Ключ гаечный для крепления передней
стойки J-42468

Устройство для сжатия пружины

КМ-329-А
Ключ гаечный для закрытия обоймы

стойки КМ-331
Устройство для сжатия передней пру­
жины КМ-465-А

Демонтаж

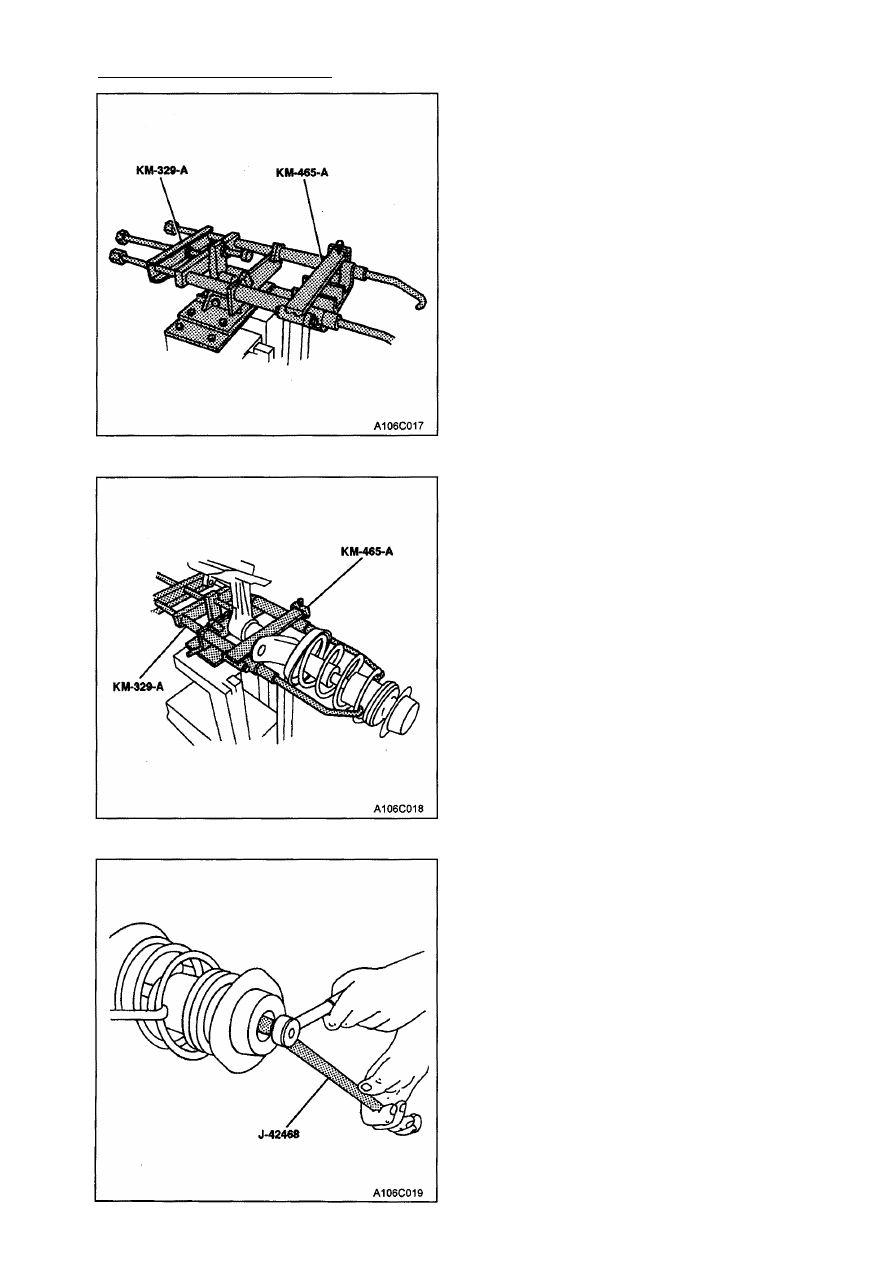

1. Закрепите устройство для сжатия пе­

редней пружины КМ-465-А и устрой­
ство для сжатия пружины КМ-329-А на
подмостки, рабочий верстак или дру­
гую подходящую поверхность.

2. Поднимите и хорошо подоприте авто­

мобиль.

3. Снимите колесо. Обратитесь к разделу

2Е "Шины и колеса".

4. Снимите сборку стойки. Обратитесь к

подразделу "Узел стойка/кулак" дан­
ного раздела.

5. Закрепите стойку на устройстве для

сжатия пружины. Удостоверьтесь, что

захваты посажены на пружину стойки

правильно.

6. Сожмите переднюю пружину при помо­

щи устройства для сжатия передней
пружины КМ-465-А и устройства для
сжатия пружины КМ-329-А.

7. Снимите пылезащитный колпачок с

опорного подшипника.

8. Используйте двусторонний гаечный

ключ, чтобы поддерживать нарезной
шток, во время удаления гайки штока с
помощью гаечного ключа для крепле­
ния передней стойки J-42468. Сни­
мите шайбу.
