Daewoo Tico. Электропроводка, элктросхемы


Устройство
Автомобиль имеет однопроводную электропроводку, при этом минусовая клемма потребителей электроэнергии соединена с массой (корпусом). Проводка состоит из шести жгутов проводов разного цвета, а также соединений, обозначаемых на схемах символом "X". Цвета
проводов обозначены литерами, причем первая большая литера и возможная дополнительная малая относится к цвету самого провода, а вторая большая литера - к цвету кем-брика на проводе. Используются следующие обозначения:



L- голубой

Вг - бронзовый

Y - желтый

Gr- серый

G-зеленный

R- красный

W - белый

В - черный

V - фиолетовый

Ог - оранжевый

Lg - светло-зеленный

Р - розовый







Полное обозначение провода, кроме литер, включает еще и цифры (например, 0,5), определяющие сечение провода (в мм ). Местонахождения в автомобиле соединений ("X") и точек массы ("G") показаны рисунке. На
рисунках показаны так же схемы фрагментов электропроводки, в объеме отдельных потребителей электроэнергии. Питающие провода имеют цифровую маркировку, означающую:



30

провод от аккумулятора; *

15

провод от замка зажигания, когда ключ находится в положении "II";

15А

провод от замка зажигания во время запуска двигателя (положение ключа "III");

58

провод включения освещения.

В нижней части схем показан вид применяемых соединений.





Схема соединений задних ламп, лампы освещения салона, звукового сигнала и акустического сигнала сигнализации ремней безопасности (на следующей странице)
Е1 - огни заднего хода, Е2 - левый огонь торможения, ЕЗ - правый огонь торможения, Е4 - лампа освещения салона, Е5 - обогрев заднего стекла, Е6 - освещение выключателя обогрева заднего стекла, Е7 • контрольная лампочка включенного обогрева заднего стекла (зеленная), Н1 - звуковой сигнал, Н2 - акустический сигнал не застегнутого ремня безопасности, S4 - выключатель огней заднего хода, S5 - выключатель звукового сигнала, S6 - выключатель огней торможения, S7 - выключатель освещения салона (левые двери), S8 - выключатель освещения салона (правые двери), S9 - выключатель обогрева заднего стекла.















Схема соединений приборной панели
Е25 - лампа освещения приборной панели, Е26 - лампа освещения приборной панели, Е27 - контрольная лампастояночного тормоза, Е28 - контрольная лампа заряда аккумулятора, Е29 - контрольная лампа ремней безопасности, ЕЗО - контрольная лампа давления масла, Е31 - контрольная лампа запаса топлива, Е32 - контрольная лампа левого указателя поворотов, ЕЗЗ - контрольная лампа дальнего света,
Н9 - указатель температуры двигателя, R6 - датчик уровня топлива, R7 - датчик температуры двигателя
R8 - датчик топлива, S22 - датчик уровня тормозной жидкости, S29 - выключатель контрольной лампы стояного тормоза, S24 - выключатель контрольной лампы ремней безопасности, S25 - датчик контрольной лампы давления масла, S26 - датчик спидометра, U2 - приборная панель.















Схема соединений наружного освещения и часов
Е6 - противотуманная лампа, Е8 - левый ближний свет, Е9 - левый дальний свет, Е10 - правый ближний свет, Е11 - правый дальний свет, Е12 - передний левый габаритный огонь, Е13 г передний правый габаритный огонь, Е14 - задний правый габаритный огонь, Е16 - задний левый габаритный огонь, Е18 - передняя левая лампа указателя поворотов, Е19 - задняя левая лампа указателя поворотов, Е20 - задняя правая лампа указателя поворотов, Е22 - боковая левая пампа указателя поворотов, Е23 - боковая правая лампа указателей поворотов, Е36 - задняя противотуманная лампа, НЗ - электронные часы, К2 - указатель поворота
S10 - выключатель противотуманных огней, S13 - выключатель аварийной сигнализации, S14 - выключатель указателя поворотов.

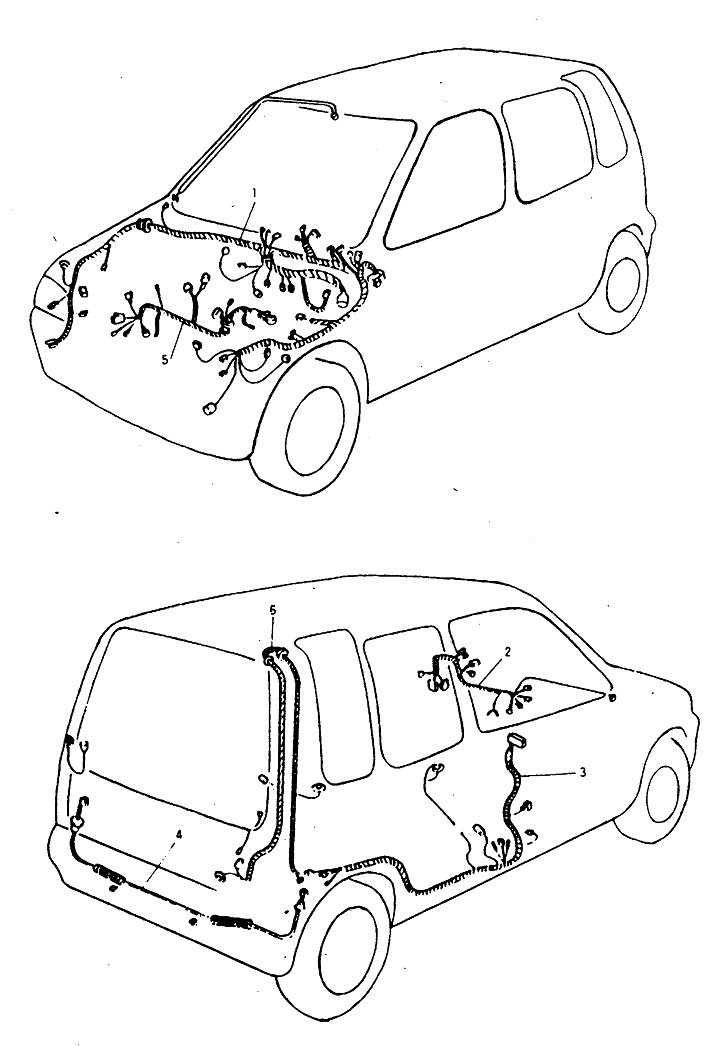

Жгуты проводов электрооборудования автомобиля 1 - жгут№1,

2- жгут №2,

3- жгут№3,

4- жгут №4,

5- жгут №5,

6 - жгут двери багажника

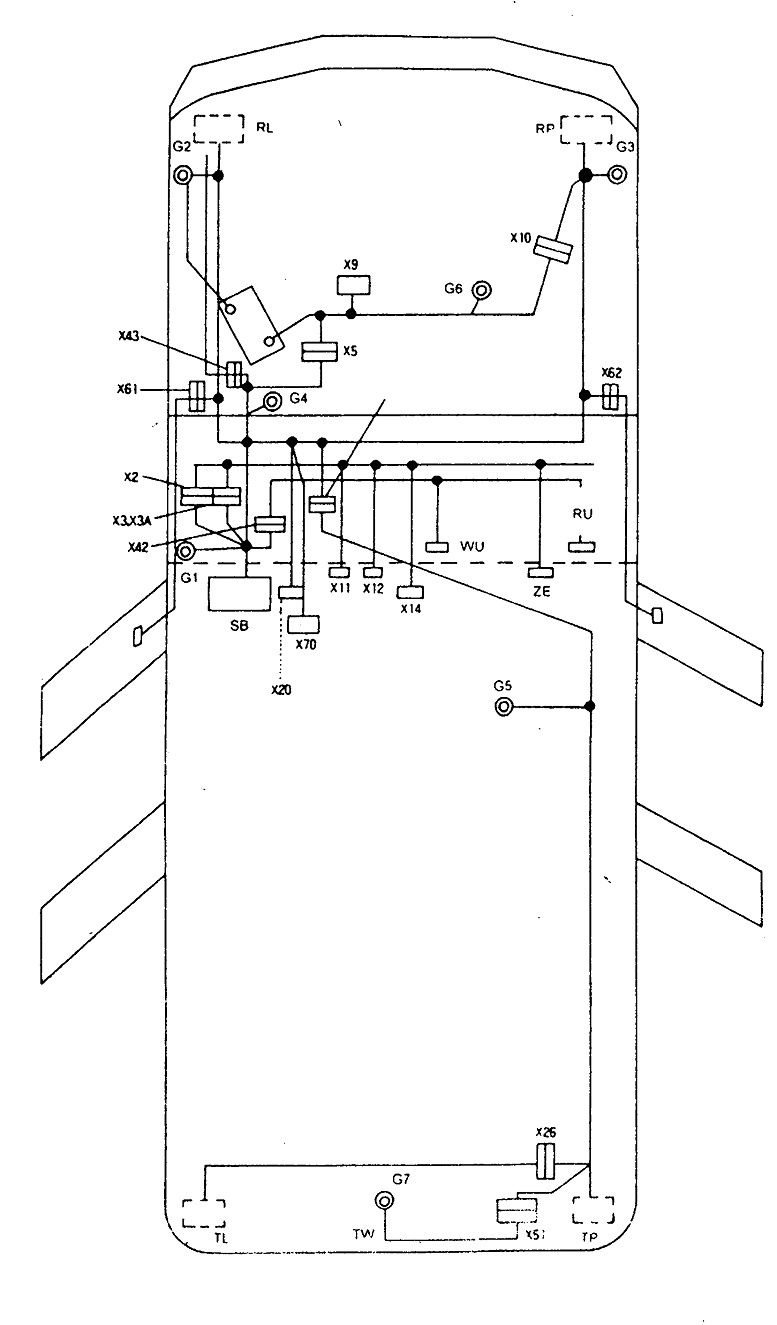

Местонахождение электрических соединений и точек массы X - соединение, G - точка массы

Обозначения:

RL - левый рефлектор,

RP - правый рефлектор,

SB - коробка предохранителей,

WU - выключатель обогревно-

вентиляционного устройства,

RU - регулятор обогревно-

вентиляционного устройства,

ZE - электронные часы,

TL - левый задний комбинированный фонарь,

TW - стеклоочиститель заднего стекла, Точки массы:

G1 - перед коробкой предохранителей, G2 - за левым рефлектором,

G3 - за правым рефлектором,

G4 - перед катушкой зажигания,

G5 - под креслом пассажира, рядом с водителем,

G6 - на корпусе двигателя,

G7 - перед жгутом задней двери багажника.
