Daewoo Tico. Предохранители
Технические характеристики
Вид |
главный предохранитель с плавкой вставкой, остальные
предохранители. расположенные в коробке предохранителей, —
плавкие, с плоскими концами |
Рабочее напряжение |
12В |
Рабочий ток: |
|
- главный предохранитель |
50А |
- предохранители в коробке |
15А, 20А |
Устройство
В электрооборудовании автомобиля используется главный предохранитель и.
одиннадцать предохранителей в коробке, защищающие различные контуры
электроустановок. Главный предохранитель размещен слева в двигательном
отсеке. Он представляет собой предохранитель с плавкой вставкой, не
подлежащий ремонту или замене на нештатный в случае перегорания. Этот
предохранитель защищает все контуры электропотребителей. Схема коробки
предохранителей с нумерацией гнезд цифрами от 1 до 14 показана на
рисунке. Коробка предохранителей размещена в салоне
автомобиля со стороны
водителя, под панелью приборов. Рабочий ток предохранителя под номером 6
составляет 20А, остальных предохранителей 15А. Начиная с января 1994 г.
в конструкцию электрооборудования автомобиля были внесены различные
изменения (удален главный предохранитель, изменены электрожгуты, патроны
лампочек и т.д.)
В настоящее время электрооборубование содержит 14 предохранителей, в том
числе один с рабочим током ЗОА, один — 20 А, остальные — 15 А (см.
таблицу).
Перечень предохранителей и защищаемых ими контуров
(старого исполнения)

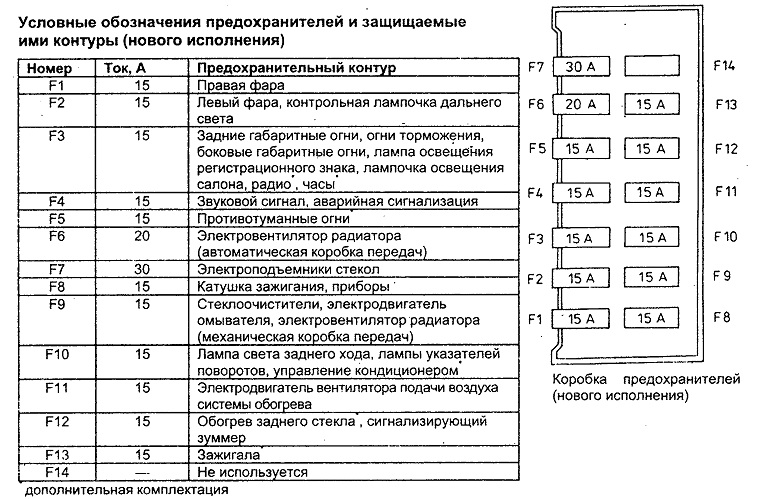

Условные обозначения предохранителей и защищаемые
ими контуры (нового исполнения)
