Daewoo Tico. Стартер

Технические характеристики

Минимальный внутренний диаметр коммутатора - 31,9 мм

Устройство
Стартер является электродвигателем постоянного тока с электромагнитным выключателем и муфтой свободного хода, предохраняющей ротор от чрезмерной скорости вращения в момент запуска двигателя. Стартер, посредством подвижной шестерни, посаженной на шлицах вала ротора, и входящий в зацепление с зубчатым венцом маховика двигателя, придает коленвалу скорость, необходимую для запуска
двигателя. Электромагнитный выключатель вводит в зацепление шестерню с зубчатым венцом маховика двигателя и подает в ротор ток.

Внимание: в конструкцию стартера внесены доработки (ротор, сцепления, головка), не позволяющие заменять отдельные детали.

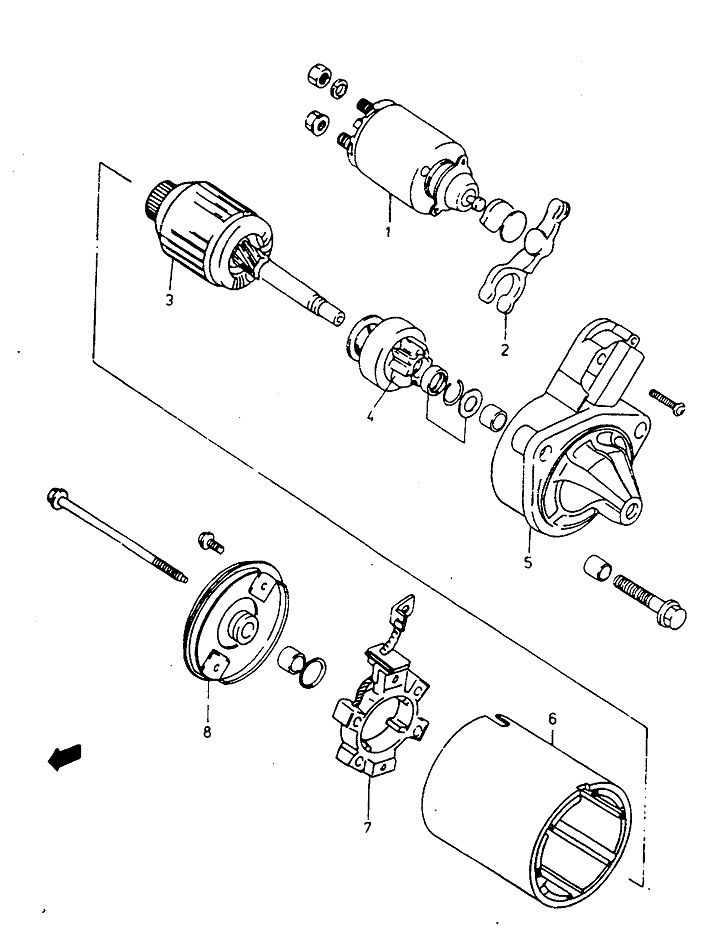

Стартер

1 - электромагнитный выключатель,

2 - рычаг привода,

3 - ротор,

4 - зубчатое колесо с муфтой

свободного хода,

5 - корпус,

6 - статор,

7 - щеткодержатель,

8 - крышка.
