Daewoo Tico. Освещение

Наружным освещением являются передние фары, передние и боковые указатели поворотов, передние габаритные огни, задние противотуманные огни, задние габаритные огни, задние указатели поворотов, свет заднего хо-
да, огни торможения, освещение заднего регистрационного знака. Внутреннее освещение состоит из лампы освещения салона, освещения панели приборов и контрольной лампочки аварийной сигнализации.


Технические характеристики

Контрольная лампа аварийной сигнализации 1 х 1,4 Вт

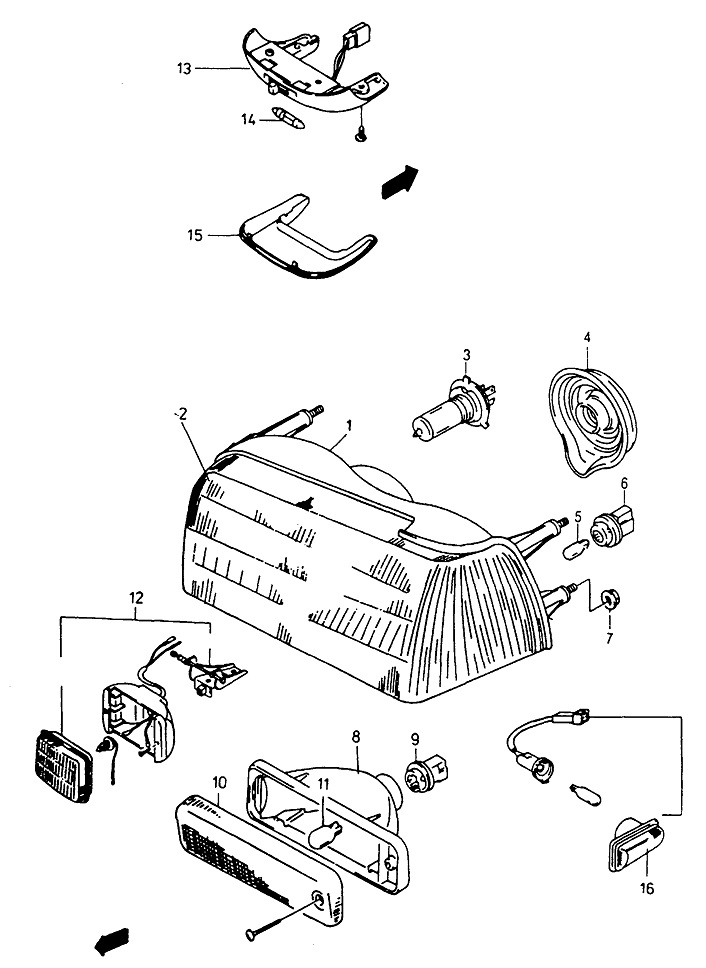

Освещение автомобиля

1 - фара,

2 - подфарник фары,

3 - лампа Н4 59/60 Вт дальнего и

ближнего света,

4 - крышка лампы,

5 - лампочка габаритных огней,

6 - патрон лампы,

7 - гайка,

8 - передний указатель поворотов,

9 - патрон лампы,

10 - подфарник указателя поворотов,

11 - лампа указателя поворотов,

12 - задняя противотуманная лампа,

13 - корпус плафона освещения салона,

14 - лампочка освещения салона,

15- рассеиватель плафонаосвещения

салона,

16 - боковой указатель поворота.

Обслуживание

Каждые 10000 км пробега следует проверять свет фар на станции обслуживания. Разовое обслуживание освещения возникает в сйязи с ограниченным сроком службы всех ламп, что чаще всего приводит к необходимости замены перегоревшей лампочки. После снятия патрона или подфарника лампы, прикрепленного винтами, необходимо извлечь пов'режденную лампу и заменить ее новой с теми же характеристиками. Колбу лампы не следует брать голыми руками, т.к. это негативно сказывается на ее долговечности. Вынимать и вставлять лампу нужно с помощью бумажной салфетки или чистой тряпки. Особенно это касается галогенных ламп дальнего и ближнего света. В случае касания колбы лампы, ее необходимо протереть чистой тряпкой, смоченной спиртом. Чтобы избежать случайного короткого замыкания в электрооборудовании, необходимо перед сменой лампы выключить двигатель и обесточить всю систему, вынув ключ из замка зажигания.

Доступ к различным лампам осуществляется следующим образом:

• Лампы дальнего и ближнего света.

Со стороны отсека двигателя, после снятия резиновой крышки и пружинных защелок, вынуть патрон вместе с лампочкой. С целью сохранения необходимого углового положения лампочки, вложить патрон в гнездо (во время монтажа) так, чтобы его выступ вошел в паз гнезда.

• Лампы передних габаритных огней.

С внутренней стороны крыла, после вы-винчивания винтов и снятия пластмассового держателя, извлечь из гнезда патрон вместе с лампой.

Лампы передних указателей поворотов. После вывинчивания крепящего винта, отклонить и снять подфарник.

Лампы боковых указателей поворотов. Тонким и острым инструментом поддеть и вынуть подфарник лампы.

Лампы заднего комбинированного фонаря. После вывинчивания крепящего винта, отклонить и снять подфарник.

Лампа заднего противотуманного света.

С внутренней стороны заднего бампера извлечь из гнезда патрон вместе с лампой.

Лампочка освещения салона Тонким и острым инструментом поддеть и снять рассеиватель лампочки.

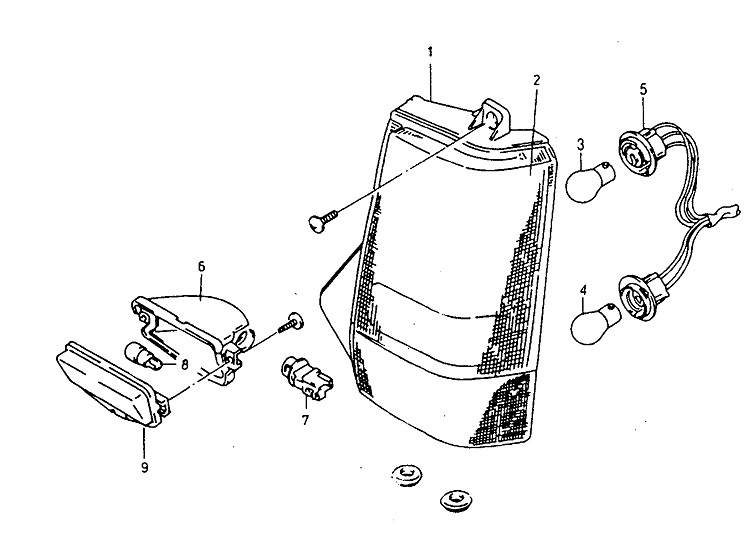

Освещение автомобиля

1 - задняя комбинированная лампа,

2 - подфарник задней лампы,

3 - лампочка габаритных огней и указателей

поворотов,

4 - лампочка огней тормоза,

5 - оправка лампочки,

6 - лампа заднего хода,

7 - оправка лампочки,

8 - лампочка заднего хода,

9 - подфарник лампы заднего хода
