CONNECTION OF ACCESSORIES

1-15

Pin layout, wiring harness connector A070:

Pin no.

Wire no.

Description

1

1113

Power supply before contact

2

2102 2155

Superstructure lighting

3

4601

“Stop light” signal

4

4591

“Reversing light” signal

5

1264 3651

Alarm, power supply

6

3659

Alarm, superstructure/drawn vehicle

7

3660

Alarm, superstructure/drawn vehicle

8

M

Earth

In the bulkhead lead-through the wiring harness

from connector A070 is connected to the

dashboard wiring harness via connector no. 576

at location C5/6.

Pin layout, wiring harness connector 576:

Pin no.

Wire no.

Description

1

9005

Earth

2

3651

Superstructure/drawn vehicle alarm power supply

3

4591

“Reversing light” signal

4

2036

“Left turn” signal

5

2037

“Right turn” signal

6

2008

“Left turn” signal (semi-trailer)

7

2009

“Right turn” signal (semi-trailer)

8

2102

Left town light

9

2103

Right town light

10

2152

“Rear fog lamp” signal

11

2155

Work lamp

12

4601

“Stop light” signal

13

3408

“Differential lock” signal

14

4517

“Differential lock” signal

15

4518

Differential lock (inter-axle)

16

3503

“Fuel level” signal

17

4935

“Cab heater” signal

18

4936

“Cab heater” signal

19

1113

Power supply before contact

20

3659

Alarm, superstructure/drawn vehicle

21

3660

Alarm, superstructure/drawn vehicle

6

 200520

5

CONNECTION OF ACCESSORIES

Connection of accessories

CF65/75/85 Series ≥0E621376

1-16

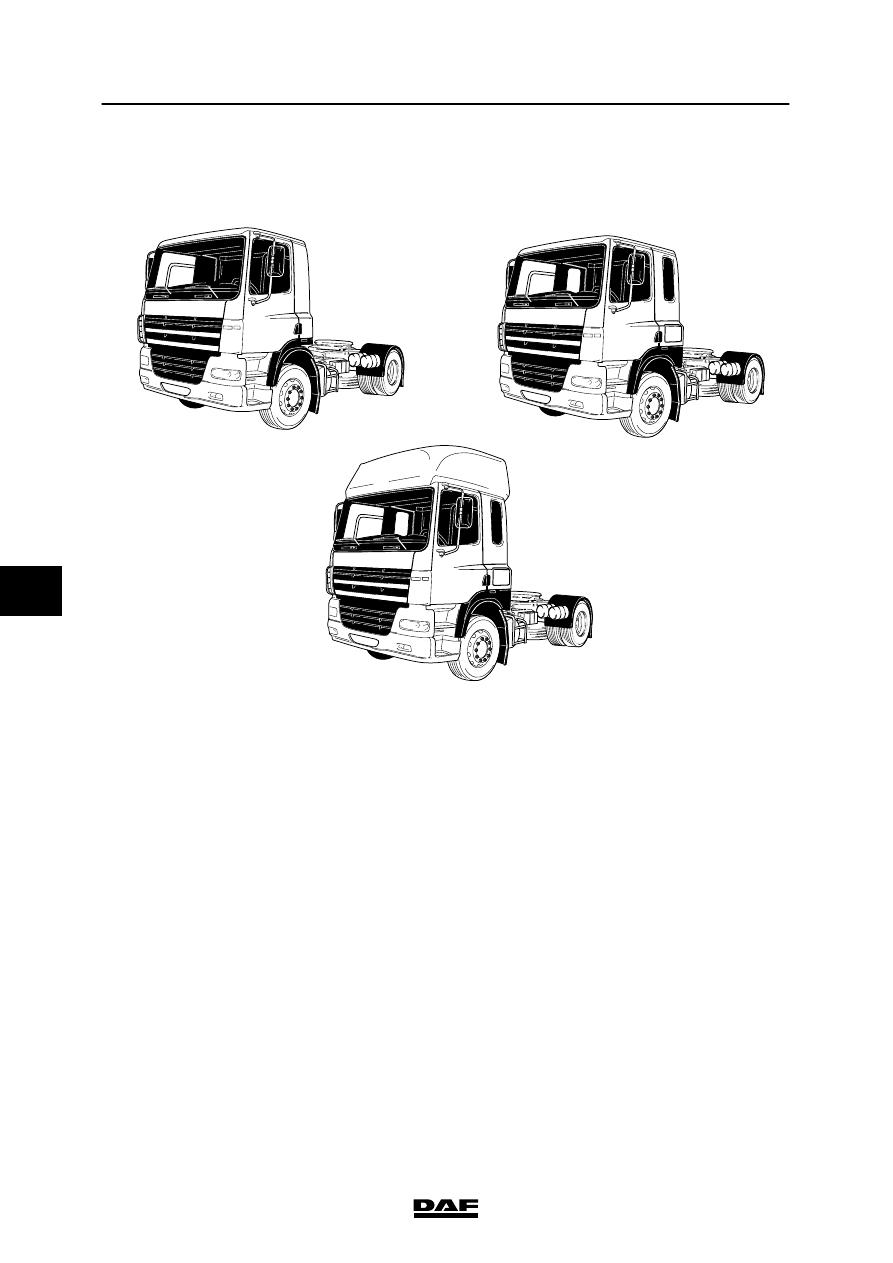

1.8 OVERVIEW OF CONNECTION POINTS IN ROOF CONSOLE

Cab versions

1

2

3

E501078

1.

D cab

2.

SL cab

3.

SH cab

6

 200520

5

CF65/75/85 Series ≥0E621376

Connection of accessories

CONNECTION OF ACCESSORIES

1-17

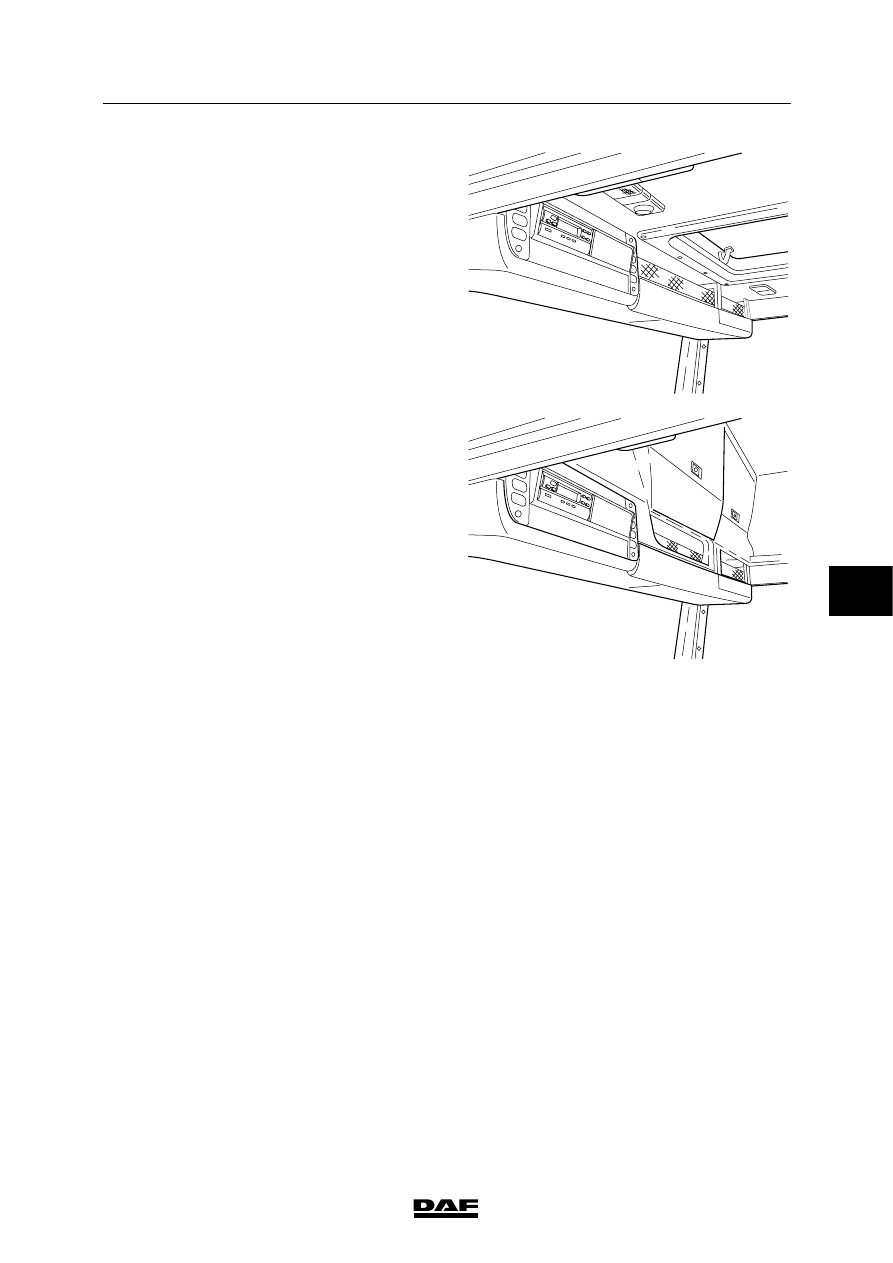

Roof console, D and SL cabs

E501038

Roof console, SH cab

E501061

The following connectors are standard in all

three cab types:

1:

black connector with wires 1264 and 3482

for alarm/immobiliser LED (if NO alarm

system is fitted).

2:

connector B026 (1108 and M) for the

12V connector for audio equipment (for

example CB transmitter).

3:

connector no. 597 for 12-pin connector with

various signals.

6

 200520

5

CONNECTION OF ACCESSORIES

Connection of accessories

CF65/75/85 Series ≥0E621376

1-18

1.9 40 A CONNECTOR

This connector (180) is a 2-pin connector. The

supply voltage for this connector is branched

from the power supply before contact via fuse

E168. This fuse is fitted as standard in a fuse

holder on the edge of the central PCB.

A contact block can be connected to this

connector, resulting in a central connection point

for power supply and earth.

E501039

180

1.10 CONNECTOR FOR 12 V CONNECTION IN ROOF CONSOLE

In the roof console there is a white 2-pin

connector (B026). This is intended for

connecting a CB set.

This connector contains wires 1108 and earth.

E501523
