5

CF65/75/85 Series ≥0E621376

Connection of accessories

CONNECTION OF ACCESSORIES

1-11

Pin layout, wiring harness connector 658:

Pin no.

Wire no.

Description

1

1154

Power supply before contact

2

1258

Power supply after contact

3

3157

“Engine running” signal

4

3412

“Cab locking” signal

5

3700

CAN-L

6

3701

CAN-H

7

M

Earth

8

M

Earth

ATTENTION: The power supply before contact

is fuse-protected via fuse E142.

The power supply after contact is

fuse-protected via fuse E163.

Both 25A. The power supply to

the cooler box and to connector

597 is also via fuse E142. The

power supply to connector 597 is

also via fuse E163.

6

 200520

5

CONNECTION OF ACCESSORIES

Connection of accessories

CF65/75/85 Series ≥0E621376

1-12

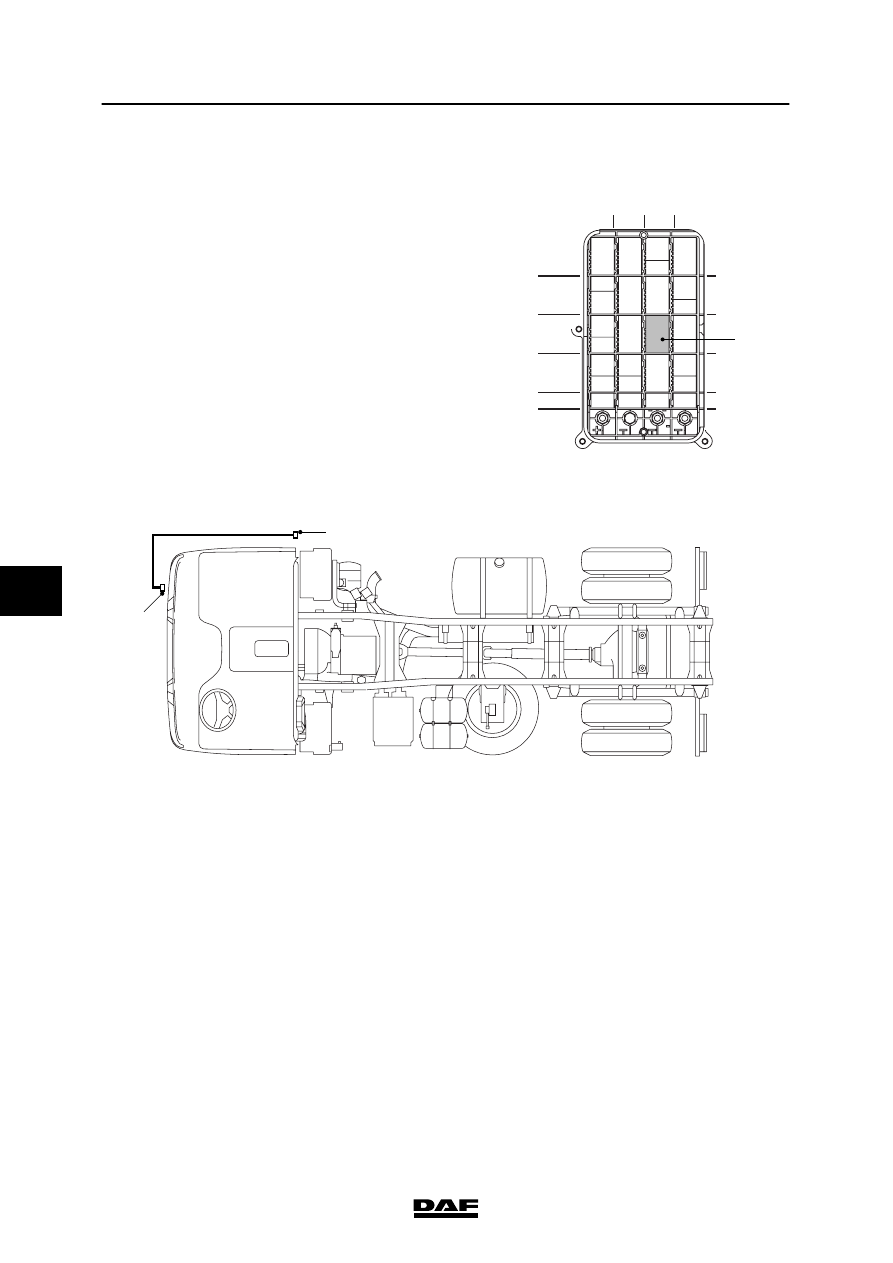

1.6 BULKHEAD LEAD-THROUGH CONNECTOR FOR ENGINE SPEED

CONTROL APPLICATION CONNECTOR

An application connector for engine speed

control is optional: (connector A068).

Bulkhead lead-through connector 588 is

connected to a wiring harness outside the cab

for application connector A068.

E501032

588

1

A

B

C

D

2

3

4

5

6

7

8

9

2

3

4
5

7

8

9

10

588

A068

E501031

Connector A068 is under the cab on the

co-driver’s side in SL and SH cabs or behind the

cab on the co-driver’s side in D cabs.

6

 200520

5

CF65/75/85 Series ≥0E621376

Connection of accessories

CONNECTION OF ACCESSORIES

1-13

Pin layout, wiring harness connector A068:

Pin no.

Wire no.

Description

1

M

Earth

2

9029

Engine emergency cut-out

3

3003

“Engine speed” signal

4

3039

“Vmax special application” signal

5

3141

“SET -” signal (NOT for ECS-DC3)

6

3142

“SET +” signal (NOT for ECS-DC3)

7

3143

“Engine speed control permitted” signal

8

3144

“SET N variable” signal (NOT for ECS-DC3)

9

3145

“N2” signal

10

3146

“N3” signal

11

4594

PTO remote control

12

1240

Power supply after contact

In the bulkhead lead-through the wiring harness

from connector A068 is connected to the

dashboard wiring harness via connector no. 588

at location A4.

Pin layout, wiring harness connector 588:

Pin no.

Wire no.

Description

1

M

Earth

2

9029

Engine emergency cut-out

3

3003

“Engine speed” signal

4

3039

“Vmax special application” signal

5

3141

“SET -” signal (NOT for ECS-DC3)

6

3142

“SET +” signal (NOT for ECS-DC3)

7

3143

“Engine speed control permitted” signal

8

3144

“N variable” signal (NOT for ECS-DC3)

9

3145

“N2” signal

10

3146

“N3” signal

11

4594

PTO remote control

12

1240

Power supply after contact

6

 200520

5

CONNECTION OF ACCESSORIES

Connection of accessories

CF65/75/85 Series ≥0E621376

1-14

1.7 BULKHEAD LEAD-THROUGH CONNECTOR FOR CHASSIS WIRING

APPLICATION CONNECTOR

Application connector A070. This is only fitted on

FA vehicles.

Bulkhead lead-through connector 576 is

connected to a wiring harness outside the cab

for chassis wiring application connector A070.

E501034

576

1

A

B

C

D

2

3

4

5

6

7

8

9

2

3

4
5

7

8

9

10

576

A070

E501033

Connector A070 is under the cab on the

co-driver’s side in SL and SH cabs or behind the

cab on the co-driver’s side in D cabs.
