DAF CF65, CF75, CF85 Series . Manual - part 511

5

CF65/75/85 Series ≥0E621376

Connection of accessories

CONNECTION OF ACCESSORIES

1-3

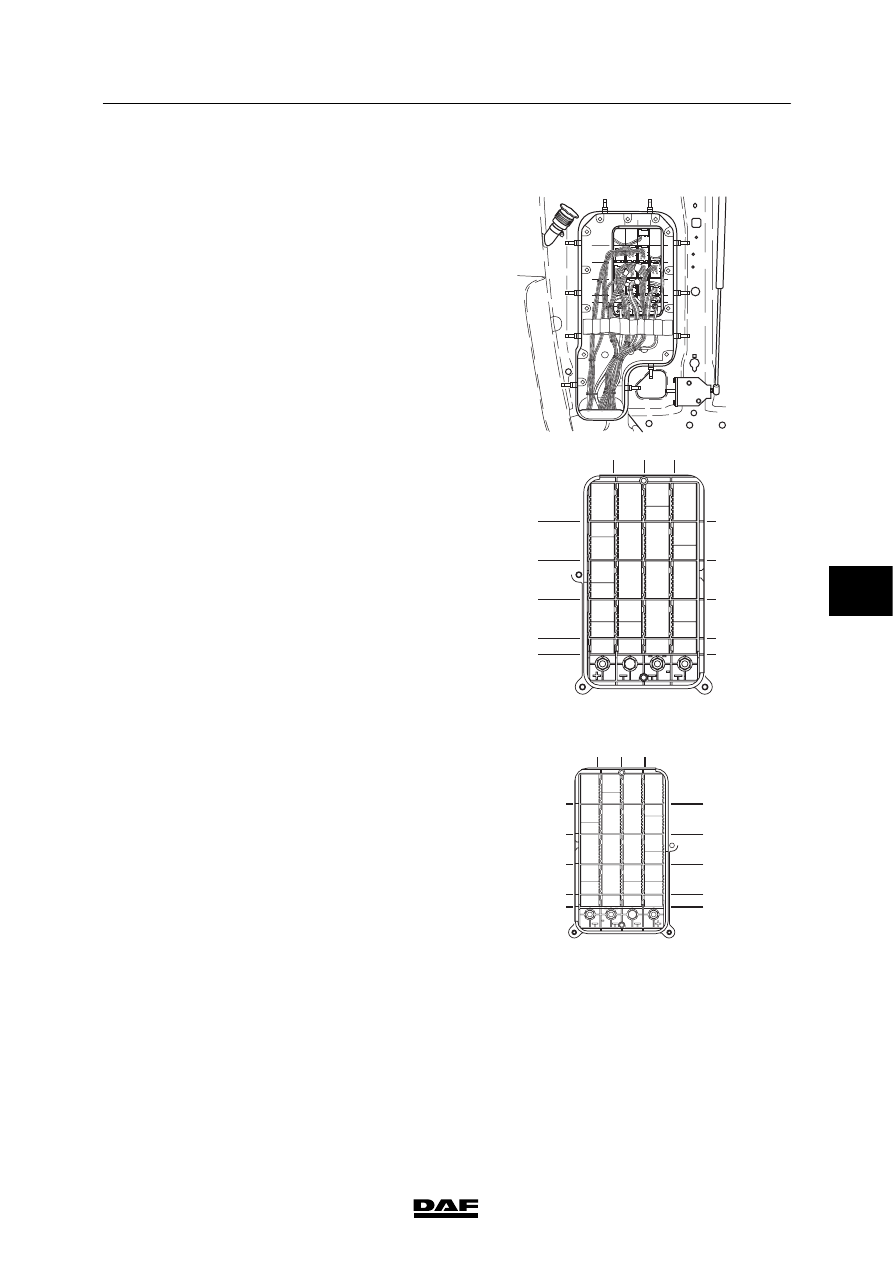

1.2 DASHBOARD LEAD-THROUGH CONNECTORS, GENERAL

A number of connectors are fitted in the

bulkhead connector lead-through at the front of

the cab. A number of earth wires and the main

power supply wire are also led through at this

point.

E501059

1

A

B

C

D

2

3

4

5

6

7

8

9

2

3

4
5

7

8

9

10

Seen from the outside looking inwards, the

bulkhead connector lead-through appears as

follows.

E501060

1

A

B

C

D

2

3

4

5

6

7

8

9

2

3

4
5

7

8

9

10

Seen from the inside looking outwards, the

bulkhead connector lead-through appears as

follows.

In the descriptions of the various connectors in

the bulkhead connector lead-through, the view is

always from the cab.

E501093

A

B

C

D

2

3

4

5

7

8

9

1

2

3

4

5

6

7

8

9

10

6

 200520

5

CONNECTION OF ACCESSORIES

Connection of accessories

CF65/75/85 Series ≥0E621376

1-4

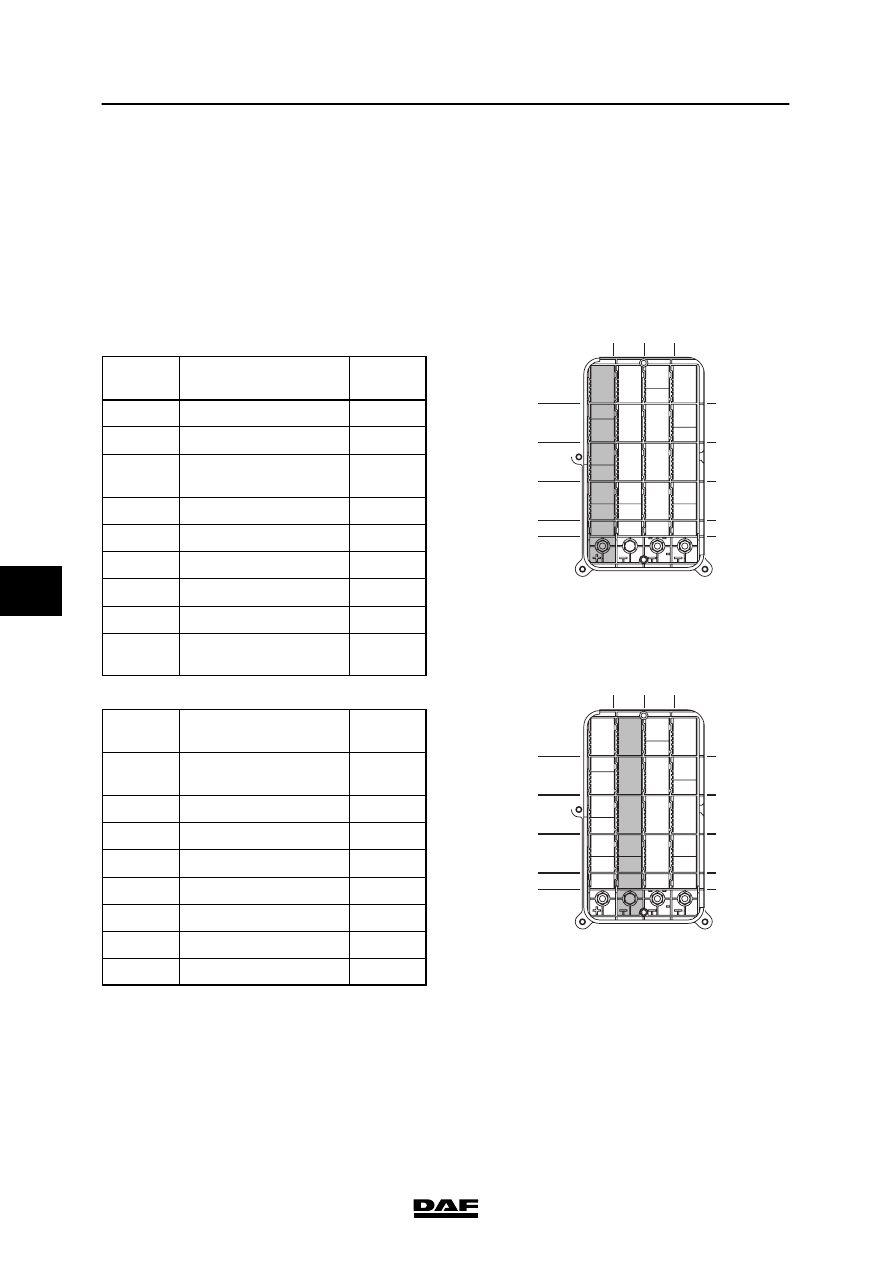

1.3 OVERVIEW OF THE BULKHEAD LEAD-THROUGH CONNECTOR

FUNCTIONS

The panel with the bulkhead lead-through

connectors is divided into four columns.

Connectors of the same colour are in the same

column.

Layout of bulkhead lead-through

connectors: ≥ 0E581142

Column A: Colour: Yellow

Row

number

Function

Number

of pins

1 - 2

EMAS

21

3

Not in use

4

Application connector,

engine speed control

12

5

Fuel filter

6

6

Cab heater

12

7

Chassis wiring, rear

6

8

2nd PTO

12

9

Thermoline

6

10

Power supply before

contact (1000)

1

E501435

1

A

B

C

D

2

3

4

5

6

7

8

9

2

3

4
5

7

8

9

10

Column B: Colour: Grey

Row

number

Function

Number

of pins

1 - 2

Allison or

AS Tronic gearbox

21

3

AGS

6

4

Cab tilt protection

12

5 - 6

ABS or EBS, rear axle

21

7

ECAS, front axle

6

8

ECAS, rear axle

12

9

ABS, drawn vehicle

6

10

Earth

1

E501436

1

A

B

C

D

2

3

4

5

6

7

8

9

2

3

4
5

7

8

9

10

6

 200520

5

CF65/75/85 Series ≥0E621376

Connection of accessories

CONNECTION OF ACCESSORIES

1-5

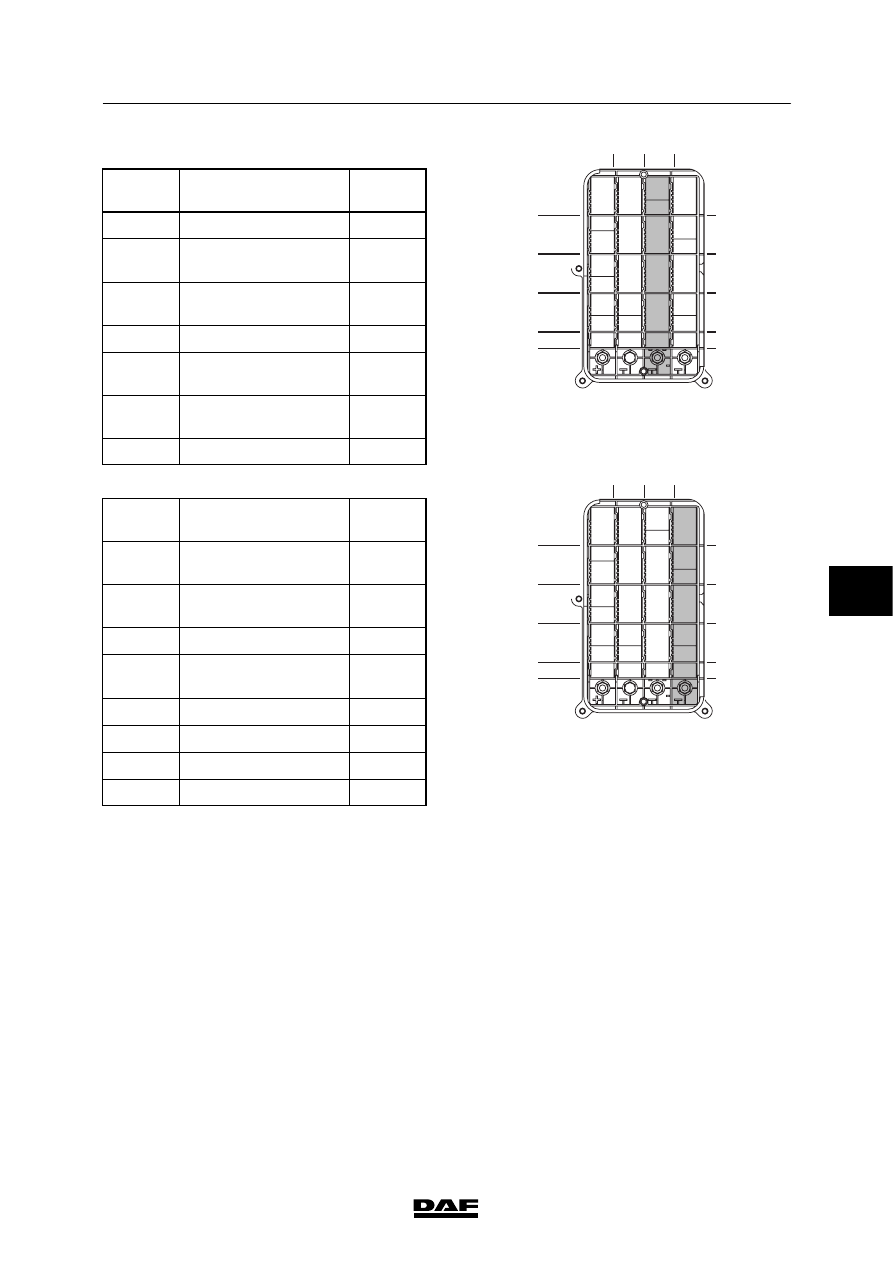

Column C: Colour: Green

Row

number

Function

Number

of pins

1 - 2

Engine wiring

21

3 - 4

Engine wiring

(colour: violet)

21

5

ABS or EBS, drawn

vehicle

6

6

Drawn vehicle

12+-

7 - 8

ABS or EBS, front

axle

21

9

Mechanical lifting

axle, FAS/FAG

6

10

Earth

1

E501437

1

A

B

C

D

2

3

4

5

6

7

8

9

2

3

4
5

7

8

9

10

Column D: Colour: Blue

Row

number

Function

Number

of pins

1 - 2

Superstructure

connector

21

3

Refuse collection

vehicle

12

4

Main switch

6

5 - 6

Chassis wiring, front/

MTCO wiring/3rd PTO

21

7

Not in use

8

Intarder

12

9

Cab lock

6

10

Earth

1

E501438

1

A

B

C

D

2

3

4

5

6

7

8

9

2

3

4
5

7

8

9

10

6

 200520

5

CONNECTION OF ACCESSORIES

Connection of accessories

CF65/75/85 Series ≥0E621376

1-6

1.4 CONNECTION OF ACCESSORIES VIA THE ACCESSORIES CONNECTOR

A 6-pin green accessories connector (connector

no. 580 = A027) that is connected to the

dashboard wiring harness has been fitted below

the central PCB.

The following signals are available there:

Pin layout, wiring harness connector 580:

Pin no.

Wire no.

Description

1

1154

Power supply before contact

2

1258

Power supply after contact

3

3412

“Cab locking” signal

4

3157

“Engine running” signal

5

M

Earth

6

M

Earth

ATTENTION:

The power supply before

contact is fuse-protected via fuse

E142. The power supply after

contact is fuse-protected via fuse

E163. Both 25A. The power

supply to the spotlights, rotating

beam and cooler box (among

others) is also via fuse E142.

Application connector 656 for superstructure

functions (with 12 reserve wires) is optional.

Only if this option is selected is a cable harness

fitted from the connector under the PCB

(connector no. 580) to the connector

lead-through (connector no. 656) and to the

connector behind the radio panel cover

(connector no. 654) and the connector behind

the heater panel cover (connector no. 655).

6
