DAF CF65, CF75, CF85 Series . Manual - part 381

3

CF65/75/85 series

General

PTO

2-19

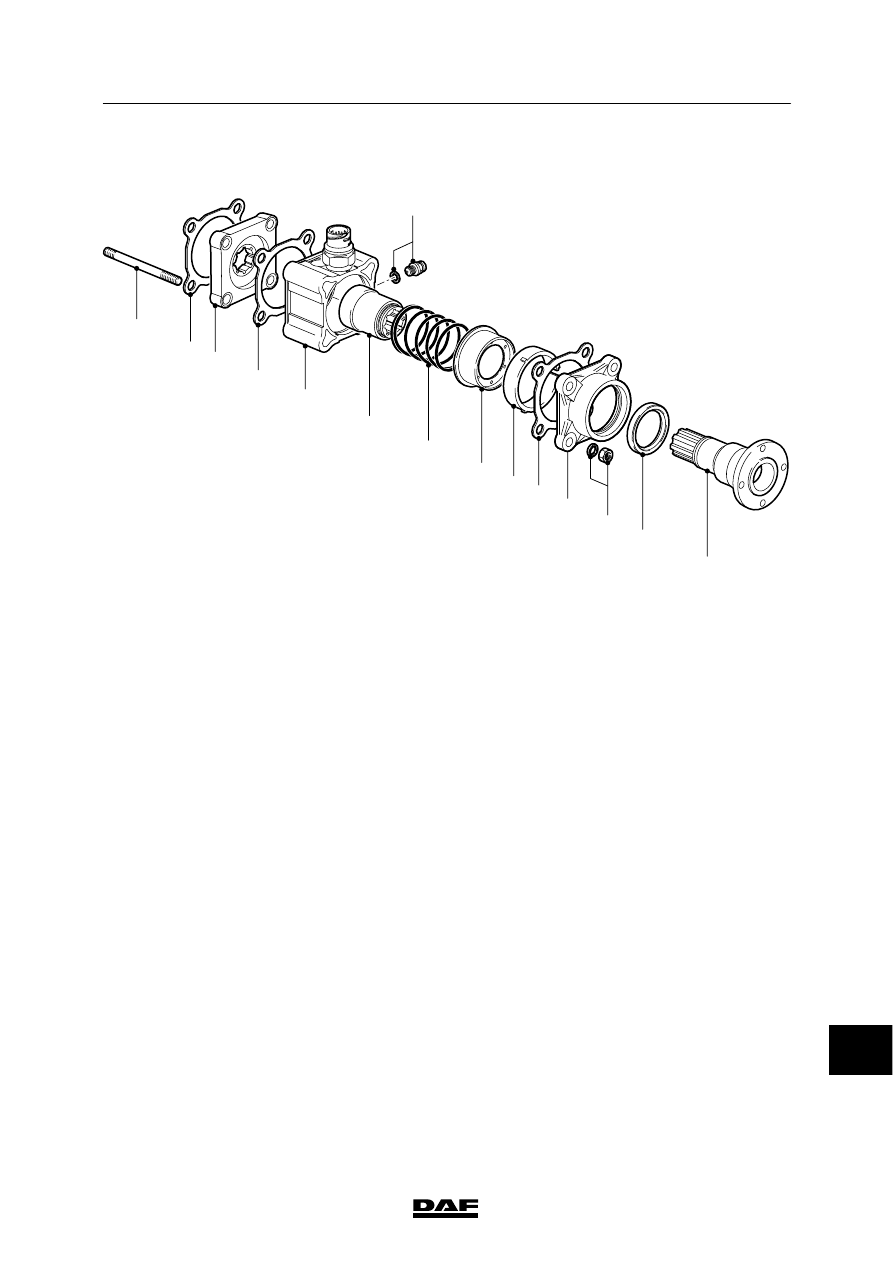

2.17 OVERVIEW DRAWING, Z81 PTO, B VERSION

1

2

2

4

5

3

V300629

7

8

2

10

11

12

13

9

6

1.

Stud

2.

Gasket

3.

Adapter plate, lubrication

4.

PTO housing

5.

Air connection

6.

Synchroniser sleeve

7.

Sleeve spring

8.

Piston

9.

Spacer ring

10. PTO housing cover
11. Lock washer and nut
12. Shaft seal
13. Drive flange

13

ᓻ 200337

3

PTO

General

CF65/75/85 series

2-20

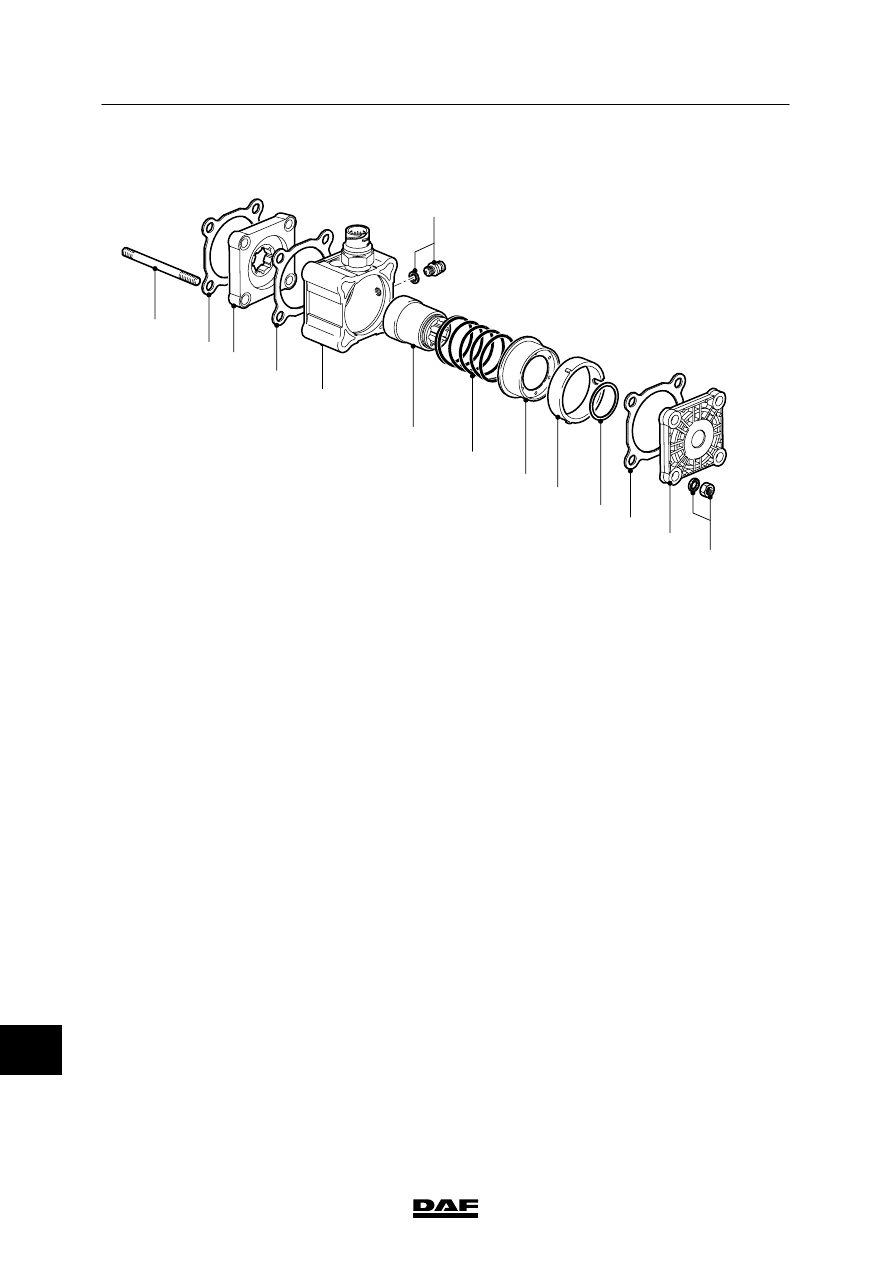

2.18 OVERVIEW DRAWING, Z81 PTO, C VERSION

1

2

2

4

3

5

7

8

11

12

9

10

6

2

V300630

1.

Stud

2.

Gasket

3.

Adapter plate, lubrication

4.

PTO housing

5.

Air connection

6.

Synchroniser sleeve

7.

Sleeve spring

8.

Piston

9.

Spacer ring

10. Shim
11. Transport cover
12. Lock washer and nut

13

ᓻ 200337

3

CF65/75/85 series

General

PTO

2-21

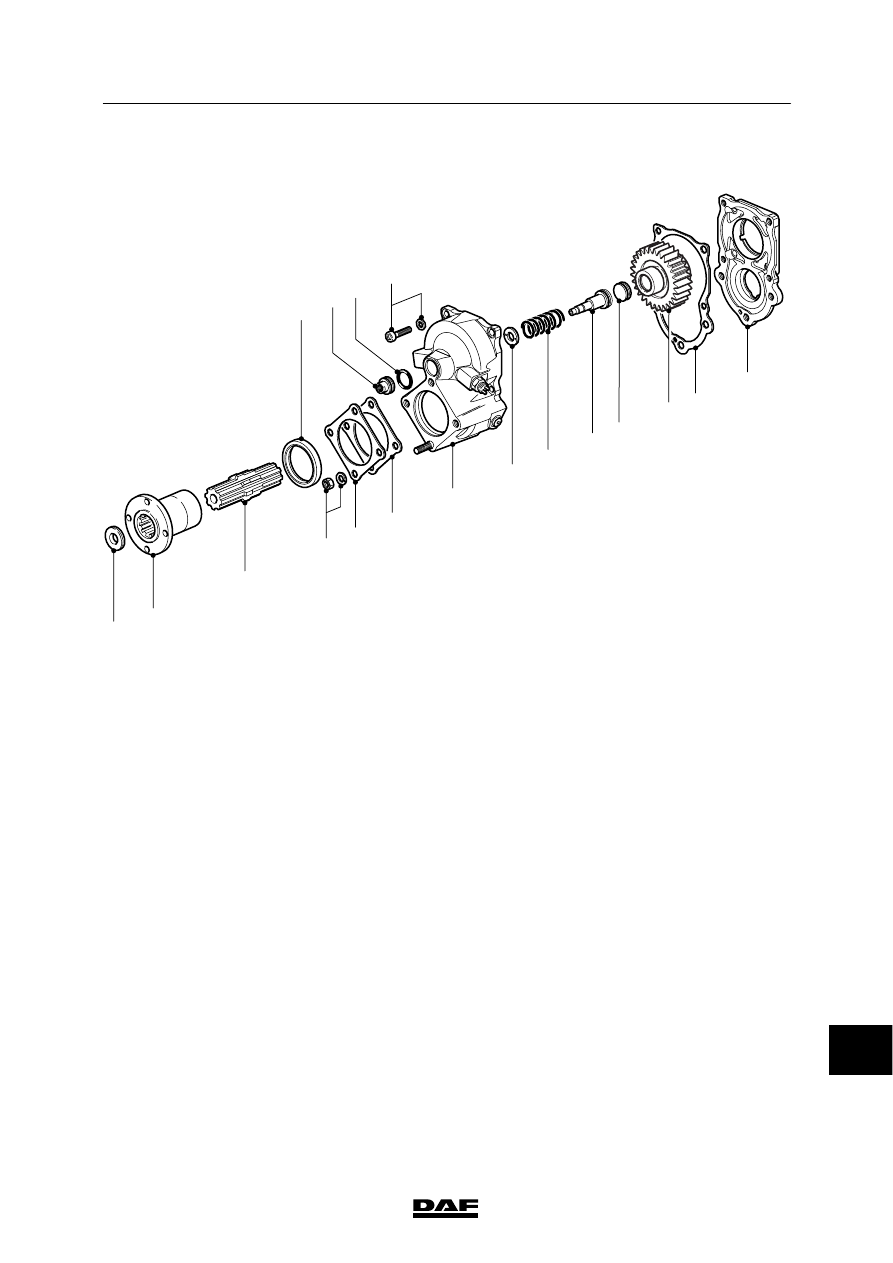

2.19 OVERVIEW DRAWING, 2266 PTO, B VERSION

V300631

10

6

5

4

3

2

1

7

8

11

12

13

14

18

15

16

17

9

1.

PTO cover

2.

Gasket

3.

Drive sprocket

4.

Spacer ring

5.

Piston

6.

Spring

7.

Shim

8.

PTO housing

9.

Gasket

10. PTO cover
11. Lock washer and nut
12. Output shaft
13. Drive flange
14. Locking plate
15. Shaft seal
16. Air connection
17. O-ring
18. Lock washer and bolt

13

ᓻ 200337

3

PTO

General

CF65/75/85 series

2-22

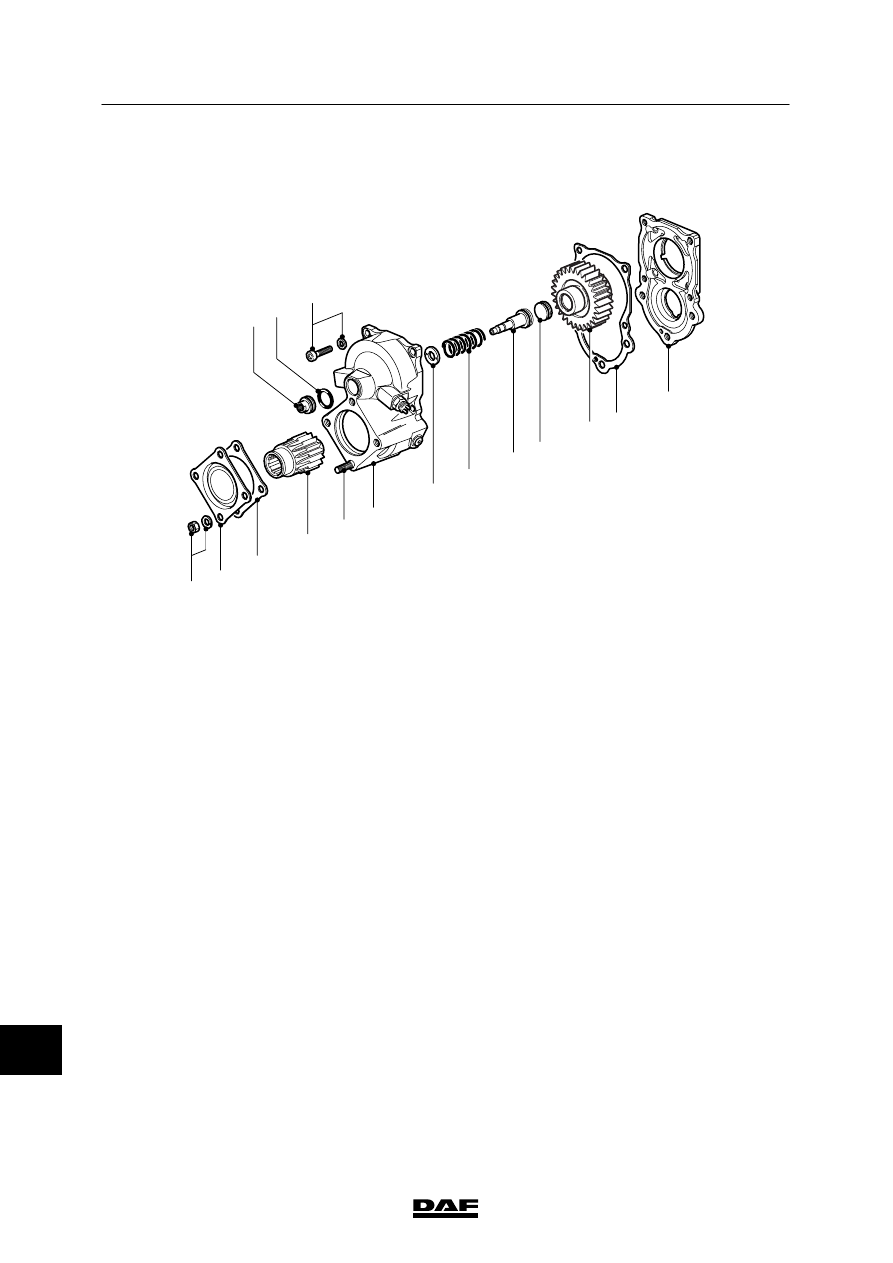

2.20 OVERVIEW DRAWING, 2266 PTO, C VERSION

V300632

12

9

10

6

5

4

3

2

1

7

8

13

16

14

15

11

1.

PTO cover

2.

Gasket

3.

Drive sprocket

4.

Spacer ring

5.

Piston

6.

Spring

7.

Shim

8.

PTO housing

9.

Bolt

10. Output shaft
11. Gasket
12. Transport cover
13. Lock washer and nut
14. Air connection
15. O-ring
16. Lock washer and bolt

13

ᓻ 200337
