3

CF65/75/85 series

General

PTO

2-11

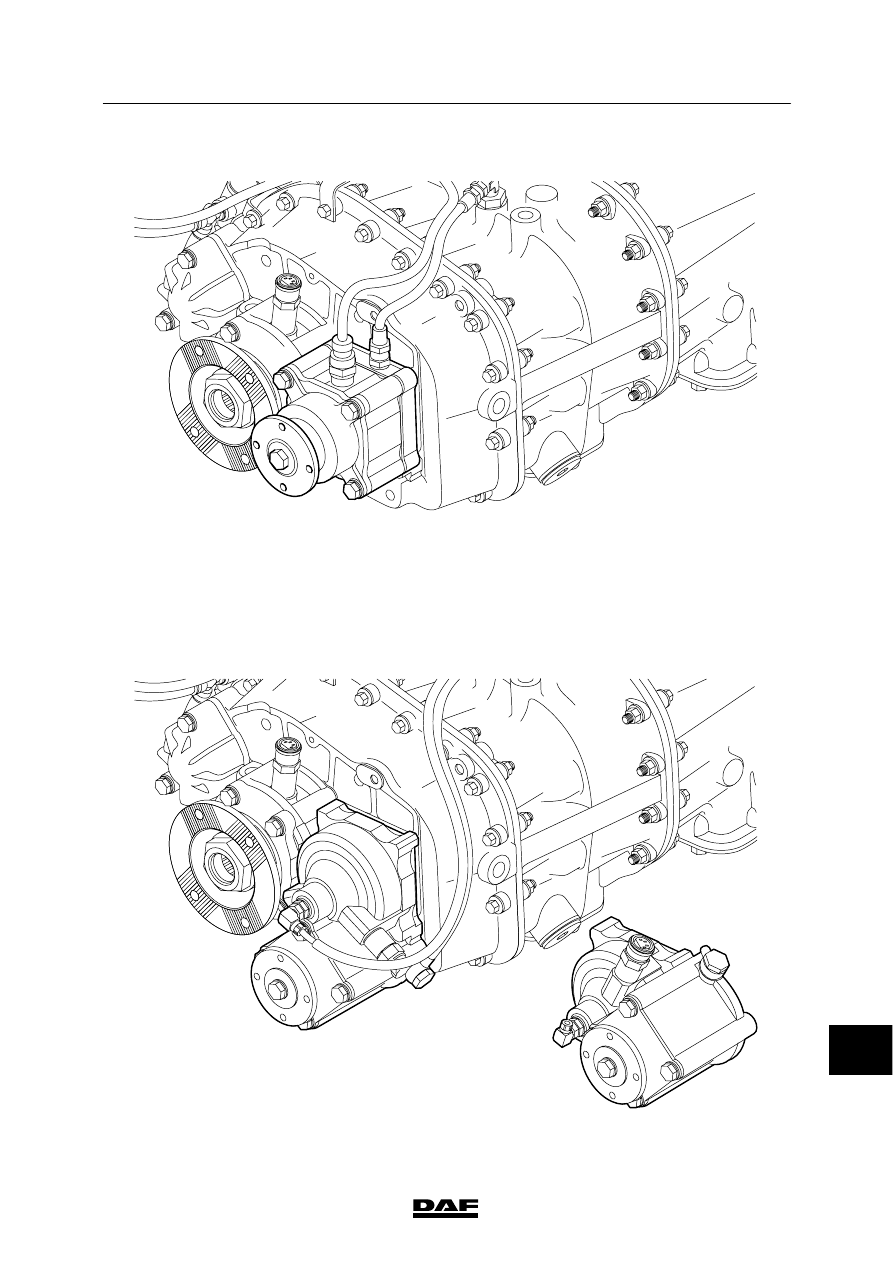

Z81 VERSION FOR EATON GEARBOX

V300624

2266 VERSION FOR EATON GEARBOX

V300623

13

ᓻ 200337

3

PTO

General

CF65/75/85 series

2-12

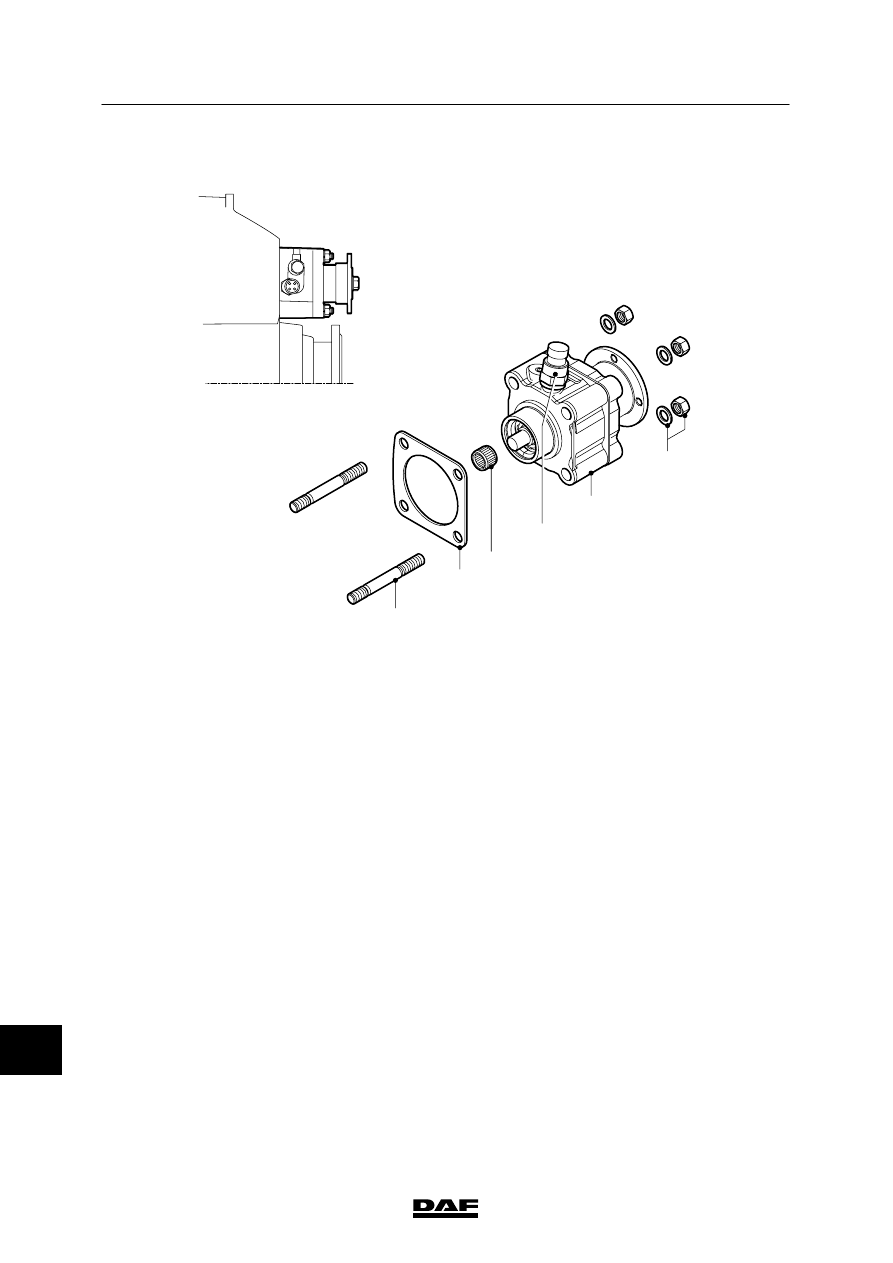

2.8 OVERVIEW DRAWING, NL/1 AND NH/1 PTO, B VERSION

V300872

2

1

4

6

5

3

1.

Studs

2.

Gasket

3.

NH/1 needle bearing width 16 mm
NL/1 needle bearing width 12 mm

4.

PTO housing

5.

Lock washer and nut

6.

PTO control switch (depending on version,
this may be of the reed switch type)

13

ᓻ 200337

3

CF65/75/85 series

General

PTO

2-13

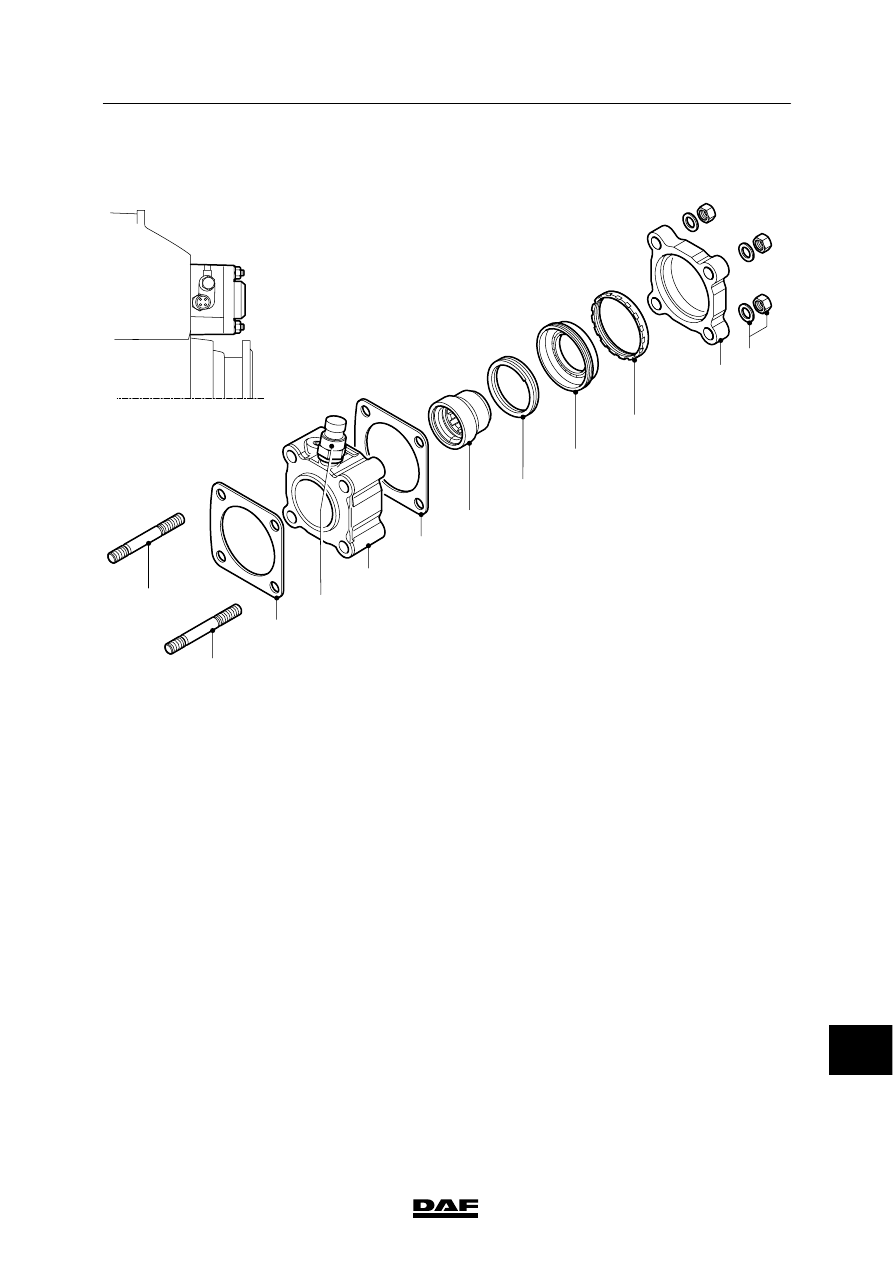

2.9 OVERVIEW DRAWING, NL/1 AND NH/1 PTO, C VERSION

V300873

2

4

1

5

6

7

8

9

10

3

1

11

1.

Studs

2.

Gasket

3.

PTO housing

4.

Gasket

5.

Synchroniser sleeve

6.

Spring

7.

Piston

8.

Centring ring

9.

PTO-housing cover

10. Lock washer and nut
11. PTO control switch (depending on version,

this may be of the reed switch type)

13

ᓻ 200337

3

PTO

General

CF65/75/85 series

2-14

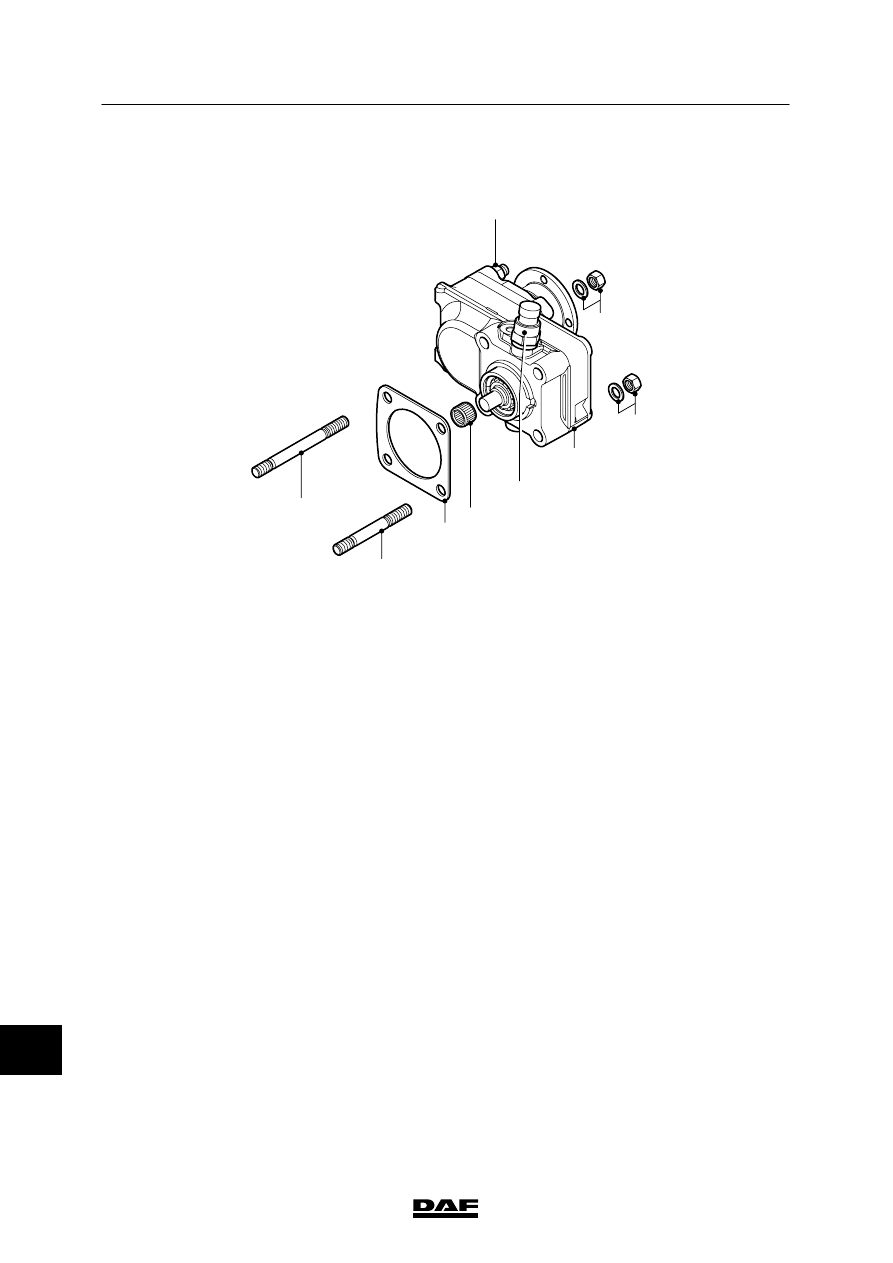

2.10 OVERVIEW DRAWING, NL/4 AND NH/4 PTO, B VERSION

V300874

4

2

1

1

3

7

5

5

6

1.

Studs

2.

Gasket

3.

NH/4 needle bearing width 16 mm
NL/4 needle bearing width 12 mm

4.

PTO housing

5.

Lock washer and nut

6.

Lock washer and nut

7.

PTO control switch (depending on version,
this may be of the reed switch type)

13

ᓻ 200337
