DAF CF65, CF75, CF85 Series . Manual - part 364

3

CF65/75/85 series

Disassembly and assembly

PROP SHAFTS

4-3

Assembly, universal joint
1.

Note:
After installation, it must be possible to
move the drive flanges and spiders by
hand. When mounting the spider, Seeger
rings of the same thickness must be used.

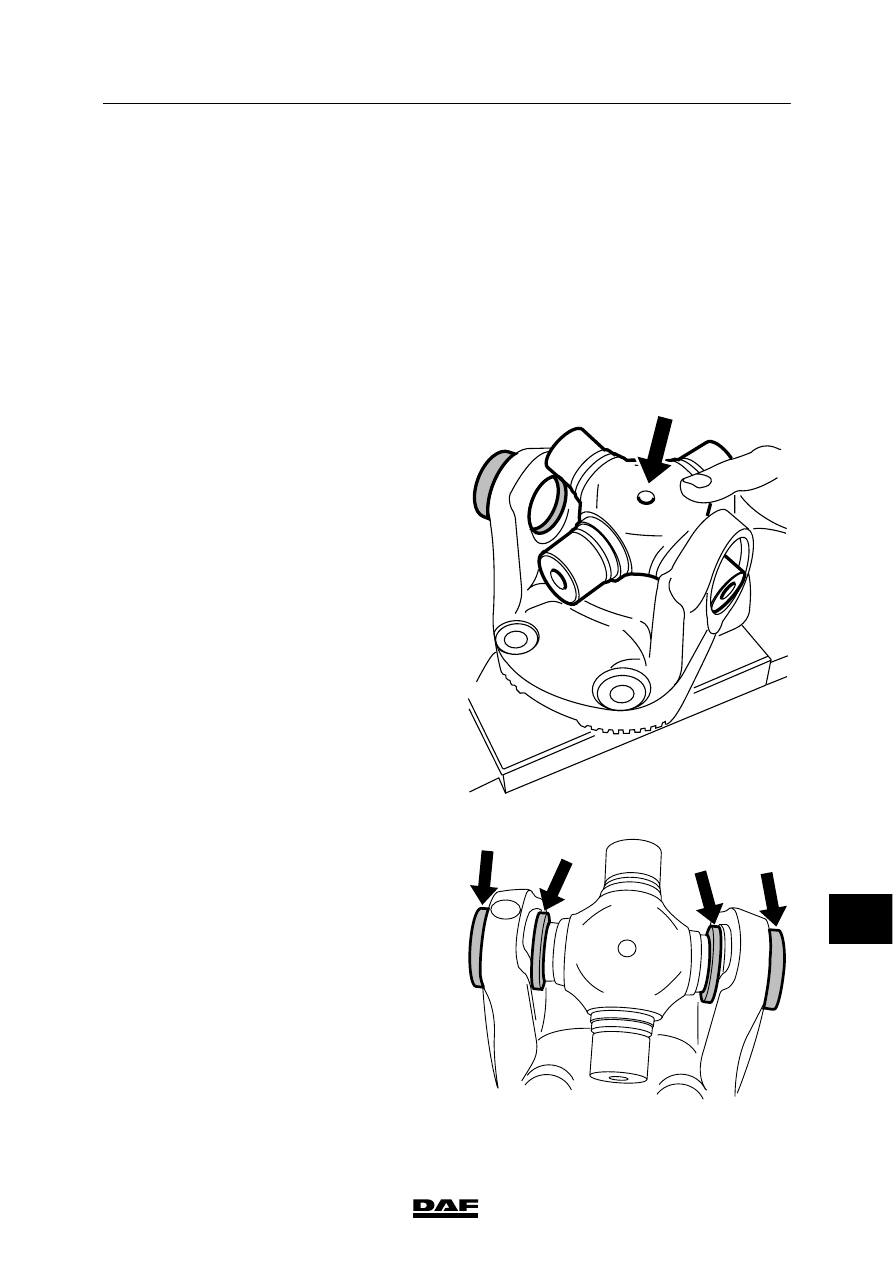

Install the sealing rings in their proper
positions on the bearings and lubricate
them lightly so that the needles remain in
place.

2.

Press one bearing partly into the drive
flange.

3.

Tilt the spider in the drive flange.

Note:
Maintenance-free spiders do not have an
assembly direction. In the case of spiders
fitted with lubricating nipples, hole A for the
lubricating nipple must point towards the
shaft.

4.

Slide the spider a little into the installed
bearing and place everything onto a bush
underneath a press. The opposite bearing
can now be pressed into the fork, the spider
serving as a guide. During the press action,
the spider must be able to move freely.

A

W 3 06 014

W 3 06 017

11

ᓻ 0111

3

PROP SHAFTS

Disassembly and assembly

CF65/75/85 series

4-4

5.

Continue to press the bearing until a Seeger
ring can be installed on the side that is
pressed. Install the Seeger ring and press
the opposite bearing further into the fork.
Then also install a Seeger ring here.

6.

Install the sealing rings in their proper
positions on the prop shaft bearings and
lubricate them lightly so that the needles
remain in place.

7.

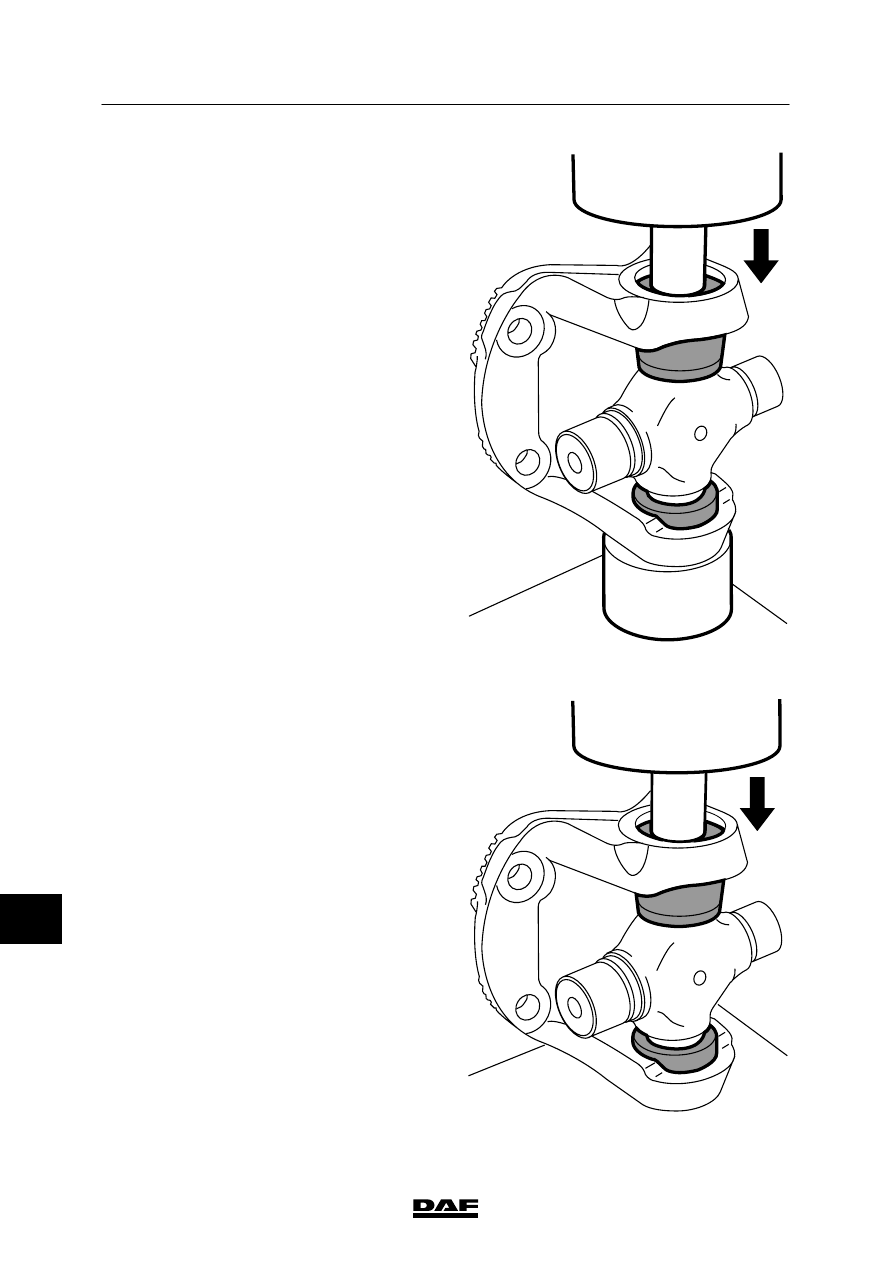

Press one bearing partly into the prop shaft.

8.

Slide the spider a little into the installed
bearing and place everything onto a bush
underneath a press. The opposite bearing
can now be pressed into the fork, the spider
serving as a guide. During the press action,
the spider must be able to move freely.

9.

Continue to press the bearing until a Seeger
ring can be installed on the side that is
pressed. Install the Seeger ring and press
the opposite bearing further into the fork.
Then also install a Seeger ring here.

10. If fitted, install the lubricating nipple and

lubricate the spider.

11. Install the prop shaft and/or intermediate

shaft.

W 3 06 013

W 3 06 015

ᓻ 0111

11

3

CF65/75/85 series

Disassembly and assembly

PROP SHAFTS

4-5

4.2 DISASSEMBLY AND ASSEMBLY, CENTRE BEARING

Disassembling the centre bearing
1.

Hang the auxiliary shaft carefully on the
chassis.

2.

Remove the bolts that attach the flange to
the prop shaft and the auxiliary shaft. Also
secure the prop shaft carefully to the
chassis.

3.

Attach the special tool (DAF no. 0484977)
to apply counter-pressure against the
flange, and remove the central nut and the
washer.

4.

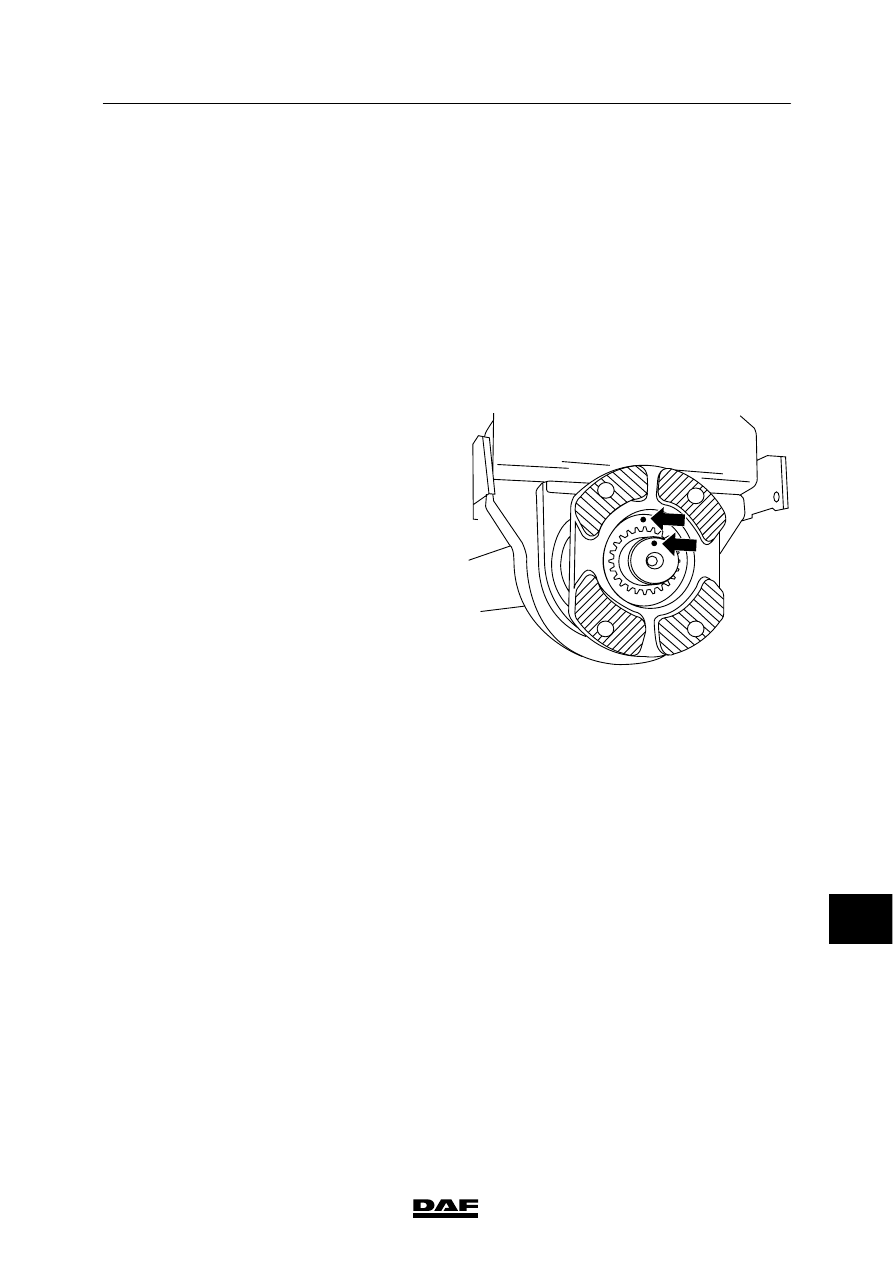

Mark the flange and shaft end with a centre
point to ensure that the forks can all be
fitted later in one line.

5.

Remove the attachment bolts from the
centre bearing and the chassis bracket.

W 3 06 029

11

ᓻ 0111

3

PROP SHAFTS

Disassembly and assembly

CF65/75/85 series

4-6

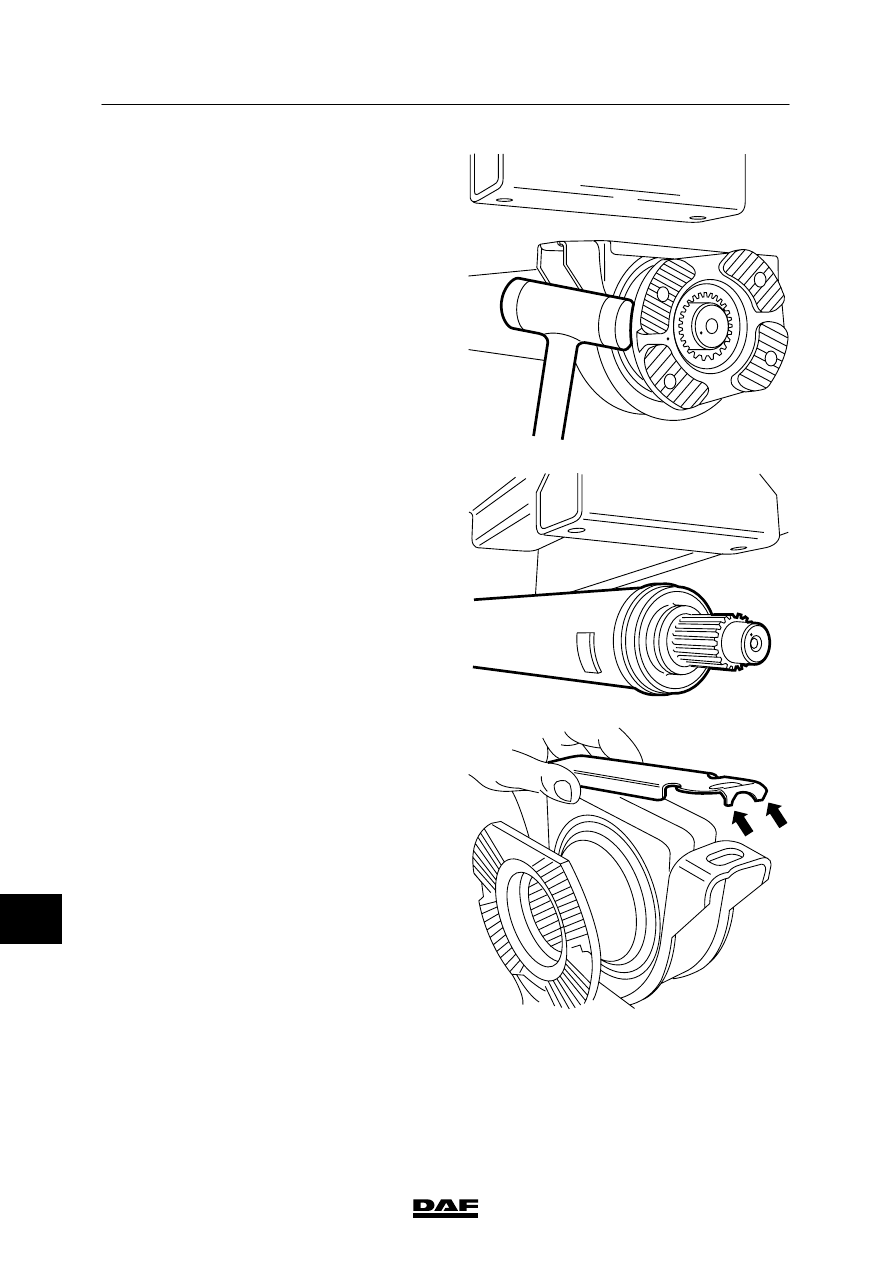

6.

Use a plastic hammer to tap the flange and
the centre bearing from the auxiliary shaft. If
necessary, use a puller.

7.

Remove the lock plate from the mounting
bracket.

W 3 06 028

W 3 06 027

W 3 06 020

11

ᓻ 0111
