CF65/75/85 series

Removal and installation

PROP SHAFTS

3-1

3. REMOVAL AND INSTALLATION

3.1 REMOVAL AND INSTALLATION, PROP SHAFT/AUXILIARY SHAFT

ASSEMBLY

Removal, prop shaft/intermediate shaft
assembly

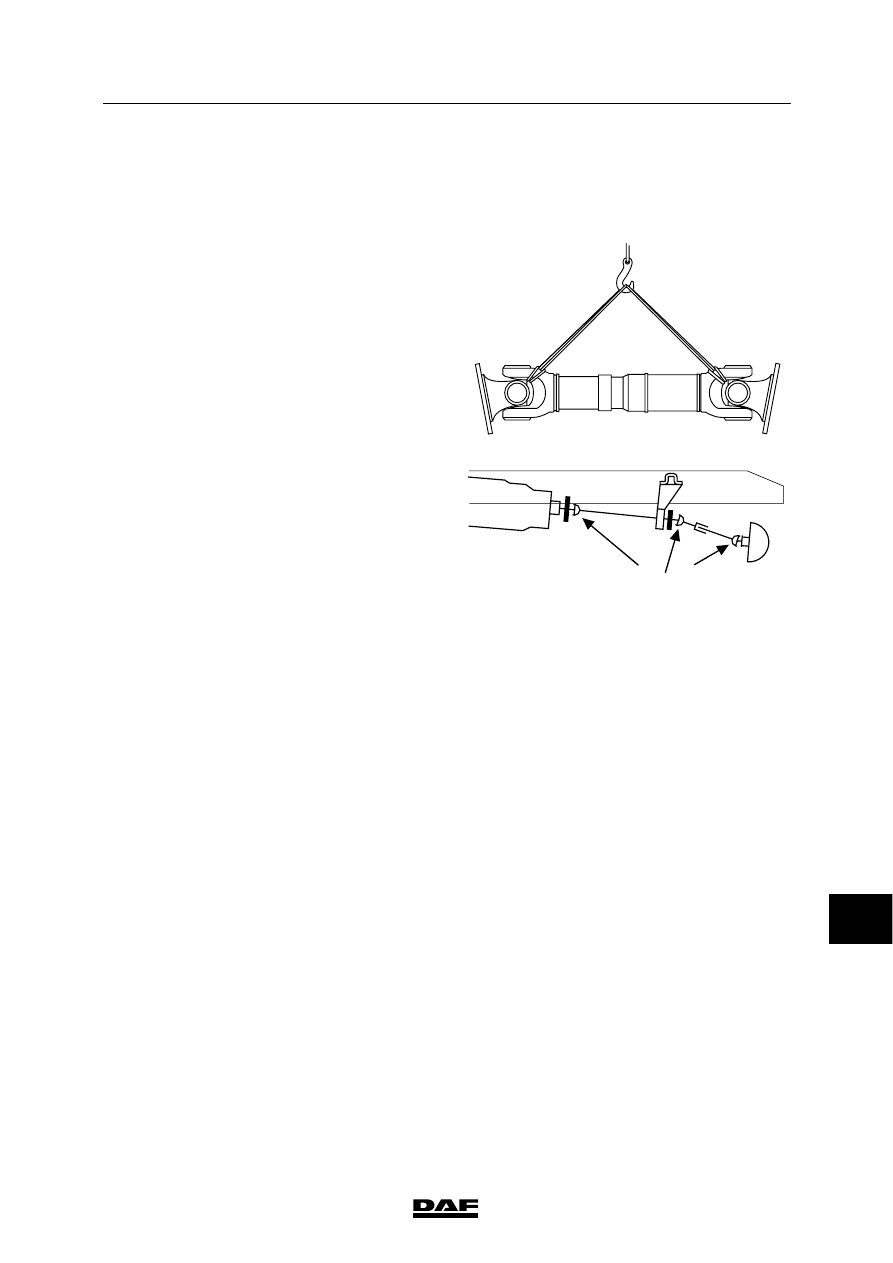

1.

When removing one of the shafts in
vehicles with multiple shafts (prop shaft and
auxiliary shafts), the other shaft must be
tied to the chassis or intermediate beam in
such a way that it does not obstruct the
various activities.

2.

Note:
Always transport and store shafts
horizontally to avoid damage and
subsequent imbalance.
Support the shaft in at least two places. If
possible, hang the shaft in a hoist, using
two sturdy ropes.

Remove the attachment bolts from the
flanges and carefully lower the shaft to the
ground.
Now remove the shaft from under the
vehicle.

Installation, prop shaft/intermediate shaft
assembly
1.

Note:
After repairs have been carried out or a
shaft has been replaced, the marks on the
shafts must be opposite each other.

Fit the shaft under the vehicle. Use a hoist if
possible.

2.

Tighten the attachment bolts to the
specified tightening torque. See “Technical
data”.

W 3 06 016

=

=

 W 3 06 019

11

ᓻ 0111

3

PROP SHAFTS

Removal and installation

CF65/75/85 series

3-2

ᓻ 0111

11

3

CF65/75/85 series

Disassembly and assembly

PROP SHAFTS

4-1

4. DISASSEMBLY AND ASSEMBLY

4.1 DISASSEMBLY AND ASSEMBLY, UNIVERSAL JOINT

Disassembly, universal joint
1.

Remove the entire prop shaft and/or
intermediate shaft.

2.

If fitted, remove the lubricating nipple and all
Seeger rings from the spider to be replaced.

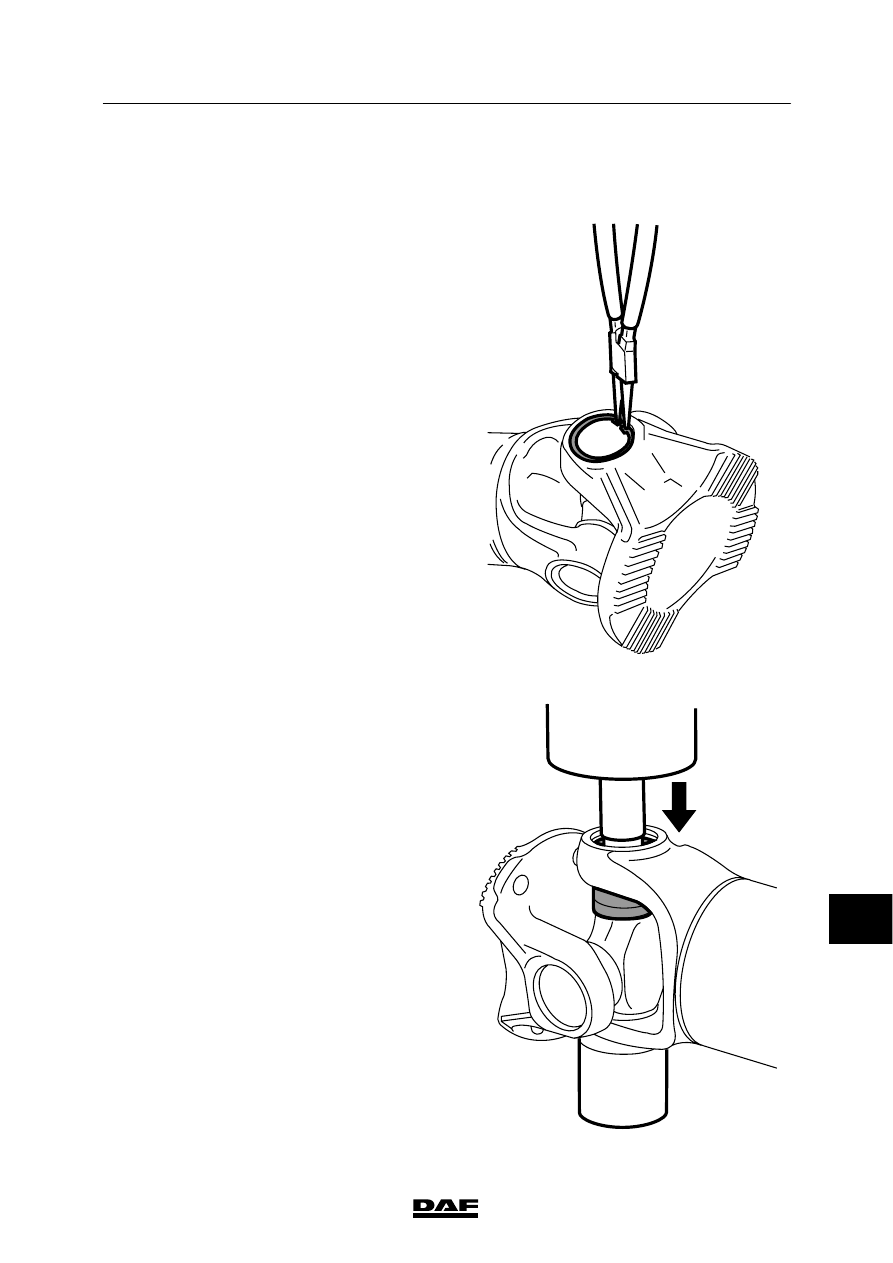

3.

Place the shaft on a bush underneath a
press, as shown, and press the entire
spider including bearings and drive flange
down until the spider touches the fork of the
shaft.

W 3 06 009

W 3 06 010

11

ᓻ 0111

3

PROP SHAFTS

Disassembly and assembly

CF65/75/85 series

4-2

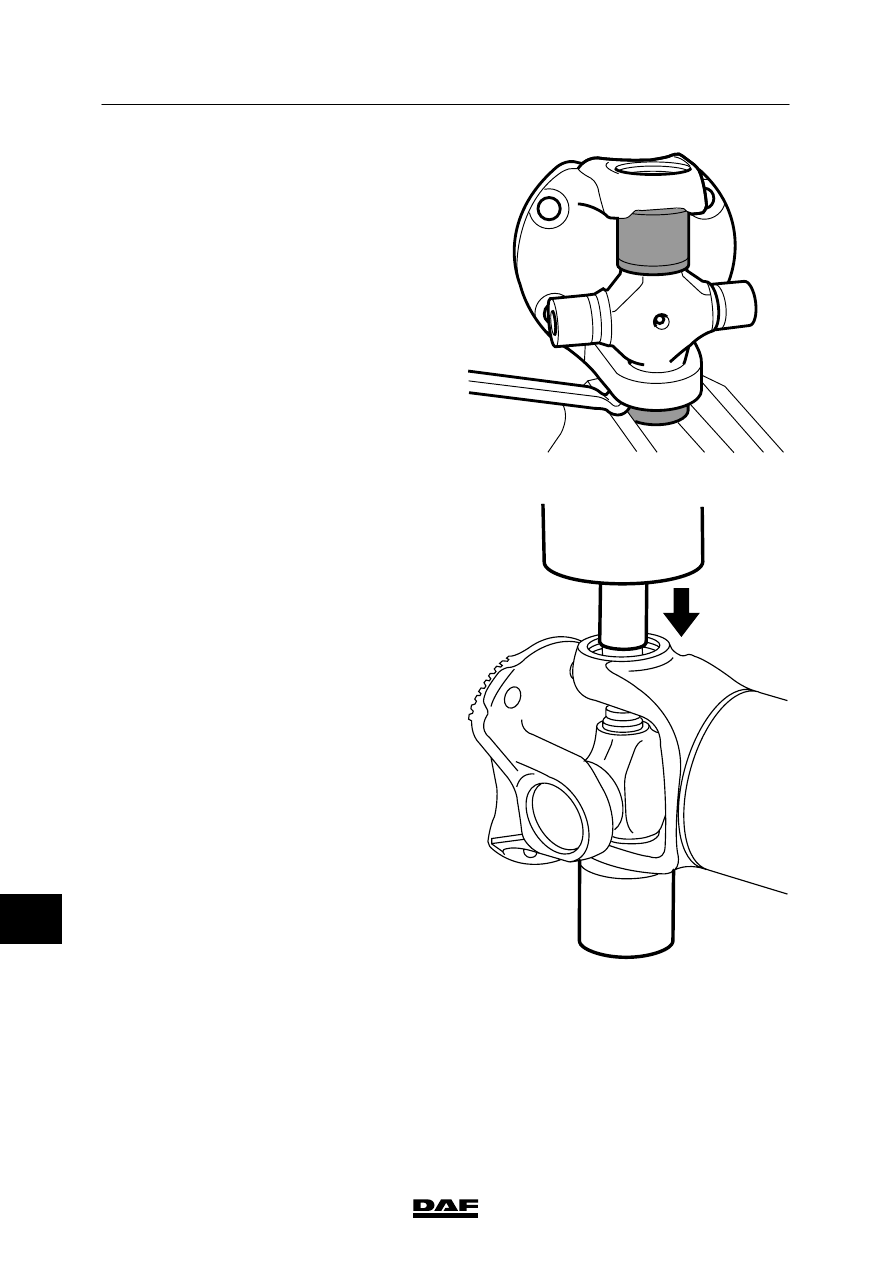

4.

Rotate the shaft 180

_ and remove the

bearing that has just been pressed out. If
the first bearing to be removed fails to come
out of the fork entirely, the bearing can be
clamped to enable the fork to be pushed up
by means of a lever. Place the shaft back
on to the bush.

5.

Push the spider down again in the direction
of the shaft fork. Again, continue until the
spider touches the fork.

6.

The spider and the drive flange can now be
tilted from the shaft fork.

7.

Place the drive flange on a bush
underneath a press and press the entire
spider including bearings and drive flange
down, until the spider touches the fork of
the drive flange.

8.

Rotate the drive flange 180

_ and remove

the bearing that has just been pressed out.
Place the drive flange back on the bush.

9.

Push the spider down again in the direction
of the shaft fork. Again, continue until the
spider touches the fork.

10. The spider can now be tilted from the drive

flange fork.

11. Note:

When spiders are being replaced, always
replace them including their bearings.
Check the components to be reused for any
cracks and/or damage.

W 3 06 012

W 3 06 011
