DAF CF65, CF75, CF85 Series . Manual - part 361

3

CF65/75/85 series

Draining and filling

CLUTCH

6-3

Bleeding the clutch system by operating the
clutch pedal
1.

Connect a transparent pipe to the clutch
servo’s bleed nipple.
Insert the pipe into a jar filled with the
specified fluid. Ensure that the end is below
the fluid level.

2.

Open the bleed nipple.

3.

Gradually depress the clutch pedal and
close the bleed nipple. Gradually release
the clutch pedal.
Repeat this operation. The fluid in the
reservoir should be topped up continually.

4.

Pump the clutch pedal again and top up the
fluid until no more air bubbles escape
through the transparent pipe.

5.

Check the fluid level. See “Inspection and
adjustment”.

Bleeding the clutch system via the clutch
servo
1.

Note:
Sometimes it may be difficult to bleed the
clutch system. In such cases, the clutch
system can also be bled using a priming
pump and the bleed nipple on the clutch
servo.
Ensure that the priming pump is thoroughly
cleaned inside.

Connect a transparent pipe to a priming
pump (e.g. oil can) and fill the pump with
the specified fluid.

2.

Continue pumping until fluid without air
bubbles flows from the pipe.

3.

Then connect the pipe to the bleed nipple of
the clutch servo and open the bleed nipple.

4.

Pump the fluid into the system with the
priming pump.
In doing so, observe the following:
-

Do not depress the clutch pedal.

-

Make sure that no air bubbles are
introduced into the system.

-

Monitor the fluid level in the priming
pump.

-

Monitor the fluid level in the clutch
reservoir.

10

ᓻ 200337

3

CLUTCH

Draining and filling

CF65/75/85 series

6-4

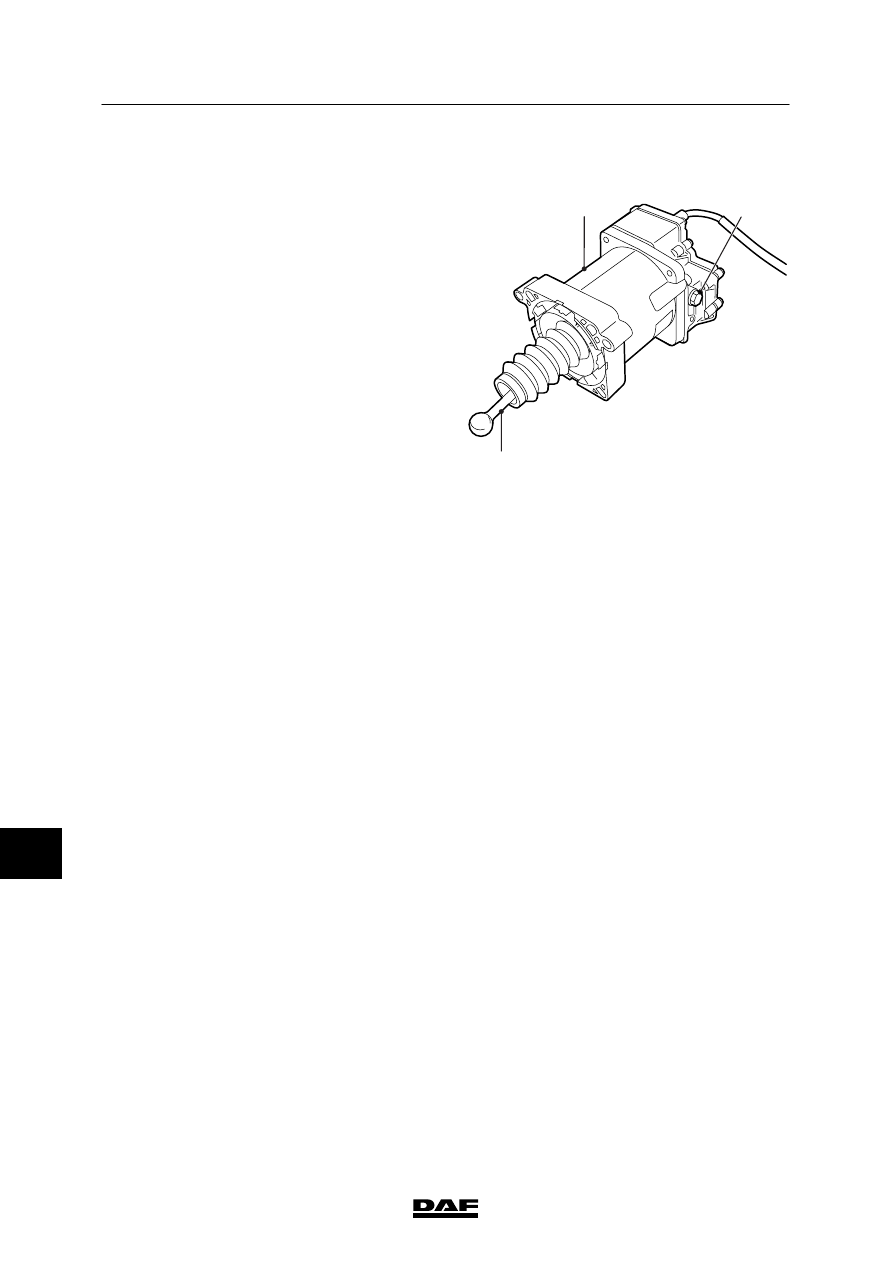

6.3 BLEEDING AS TRONIC CLUTCH UNIT

Note:
The clutch unit must be bled before it is
installed, to prevent it from being installed under
tension.

1.

Undo the bleed screw (2) of the clutch
unit (1).

2.

Push the control rod (3) inwards and tighten
the bleed screw while the control rod is
depressed. See “Technical data”.

V300730

1

2

3

10

ᓻ 200337

3

CF65/75/85 series

Contents

PROP SHAFTS

1

CONTENTS

Page

Date

1.

GENERAL

1-1

0111

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

1.1

Overview drawing, prop shaft

1-1

0111

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

1.2

Overview drawing, centre bearing

1-2

0111

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.

INSPECTION AND ADJUSTMENT

2-1

0111

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.1

Inspection, prop shaft

2-1

0111

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

3.

REMOVAL AND INSTALLATION

3-1

0111

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

3.1

Removal and installation, prop shaft/auxiliary shaft assembly

3-1

0111

. . . . . . . . . . . .

. . . . . .

4.

DISASSEMBLY AND ASSEMBLY

4-1

0111

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

4.1

Disassembly and assembly, universal joint

4-1

0111

. . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

4.2

Disassembly and assembly, centre bearing

4-5

0111

. . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

5.

LUBRICATION

5-1

0111

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

5.1

Lubrication, prop shaft and auxiliary shaft

5-1

0111

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

11

ᓻ 0111

3

PROP SHAFTS

Contents

CF65/75/85 series

2

11

ᓻ 0111
