DAF CF65, CF75, CF85 Series . Manual - part 362

3

CF65/75/85 series

General

PROP SHAFTS

1-1

1. GENERAL

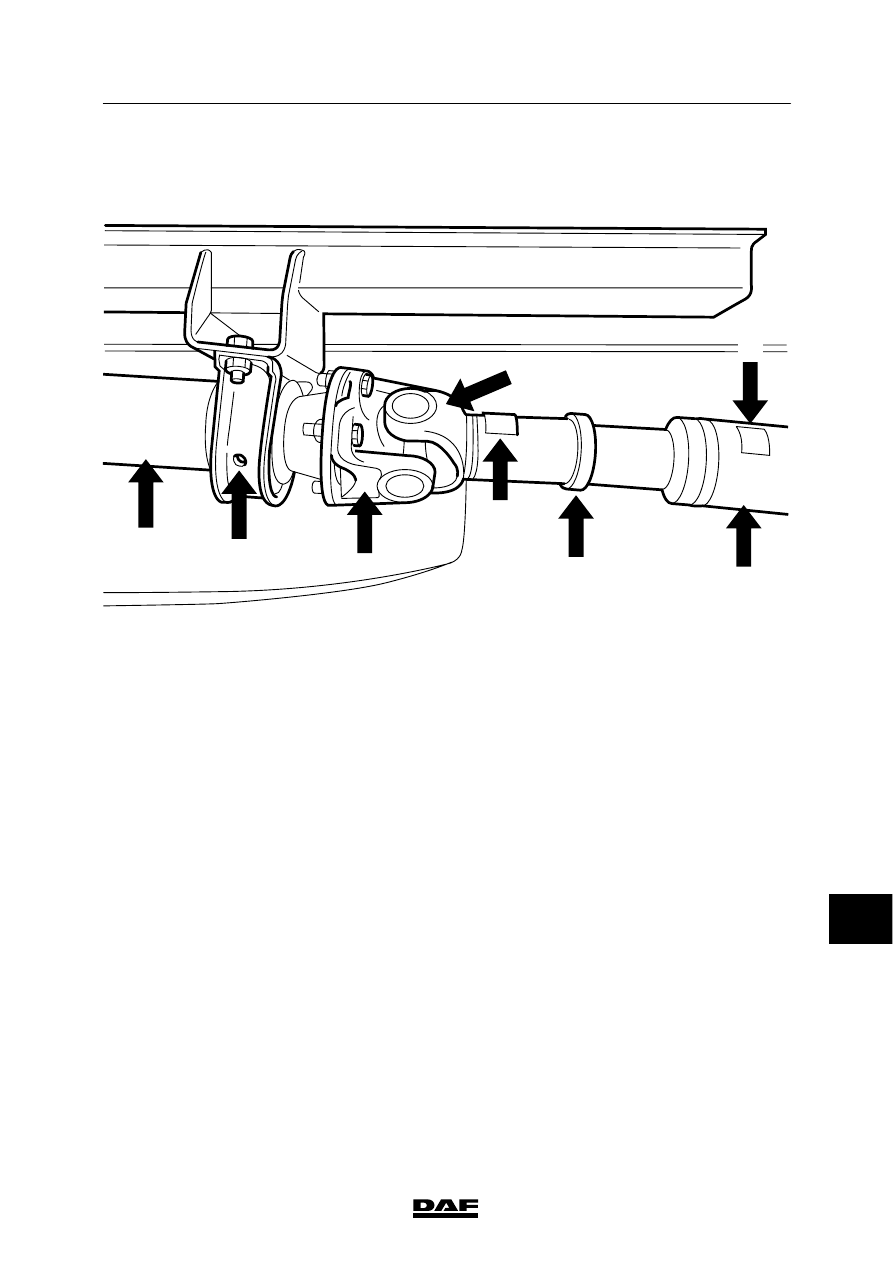

1.1 OVERVIEW DRAWING, PROP SHAFT

V300450

E

C

B

D

A

F

G

G

A

Intermediate shaft

B

Centre bearing

C

Drive flange

D

Fork

E

Slide joint

F

Prop shaft

G

Balancing plates

For the CF65/75/85 vehicle series, DAF has one
manufacturer of prop shafts, Klein.
Klein shafts can be identified by their highly
bevelled flanges.

ᓻ 0111

11

3

PROP SHAFTS

General

CF65/75/85 series

1-2

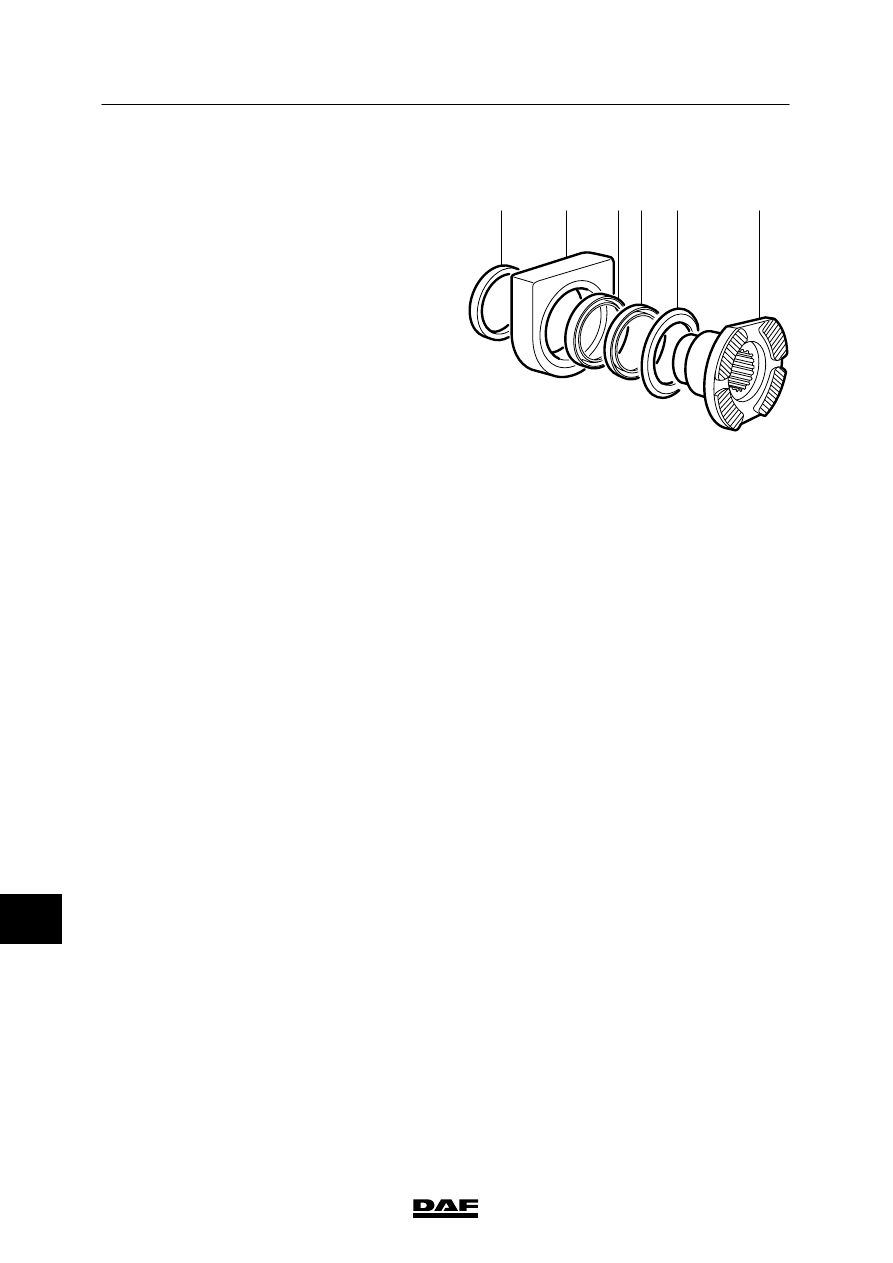

1.2 OVERVIEW DRAWING, CENTRE BEARING

1.

Sealing ring

2.

Rubber block

3.

Bearing

4.

Dust cover

5.

Flange

W 3 06 023

1

2

3 1

4

5

ᓻ 0111

11

3

CF65/75/85 series

Inspection and adjustment

PROP SHAFTS

2-1

2. INSPECTION AND ADJUSTMENT

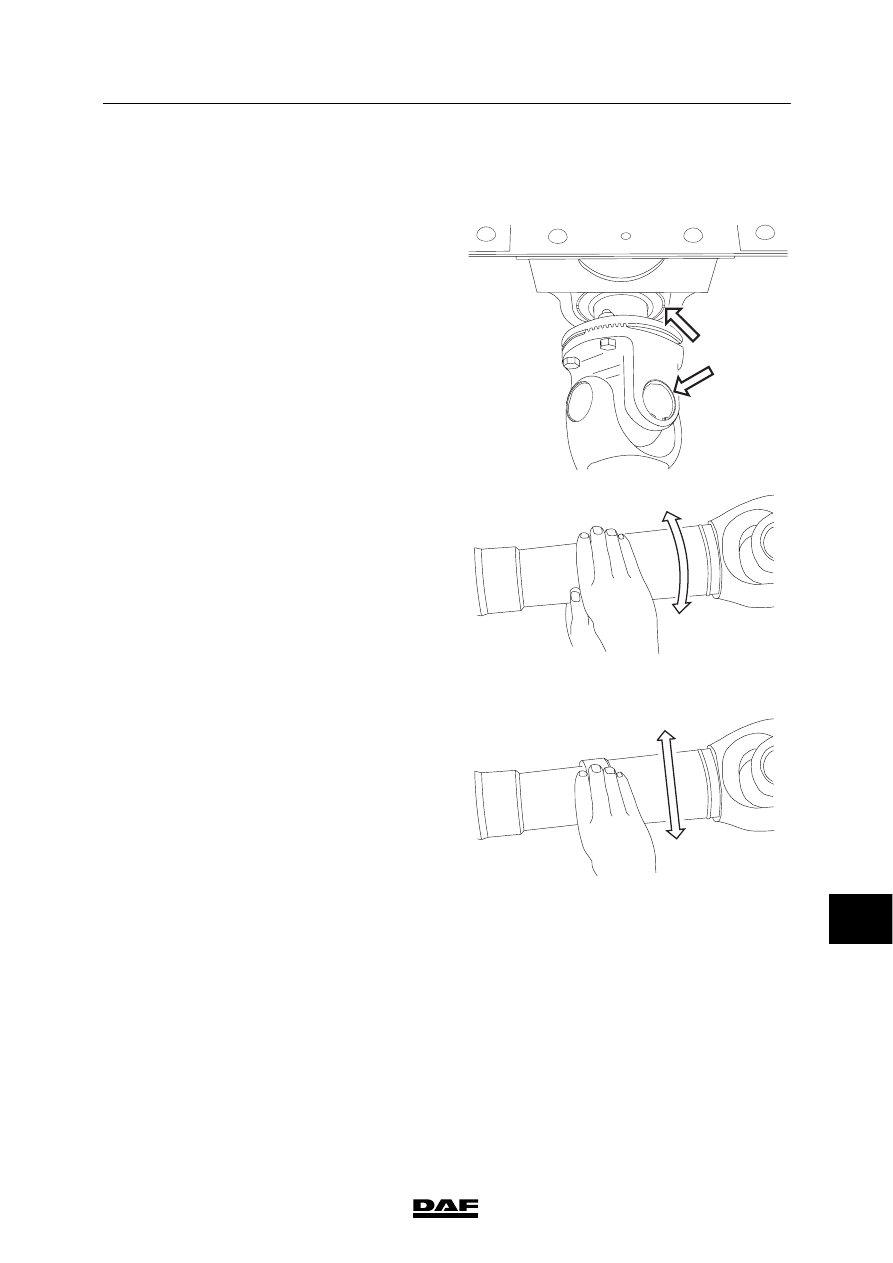

2.1 INSPECTION, PROP SHAFT

1.

Check the universal joints and centre
bearing for play and damage.

2.

Check the slide coupling for radial play.

3.

There must be no clearly noticeable play on
universal joints and centre bearing.

M3032

M3019

M3020

11

ᓻ 0111

3

PROP SHAFTS

Inspection and adjustment

CF65/75/85 series

2-2

4.

Now check the slide coupling radial play
manually.

If radial play is found in the slide
coupling, first make sure that the play
does not come from the universal joints.
In order to ensure that the play noticed
lies within the maximum permissible
tolerance, remove and check the prop
shaft.

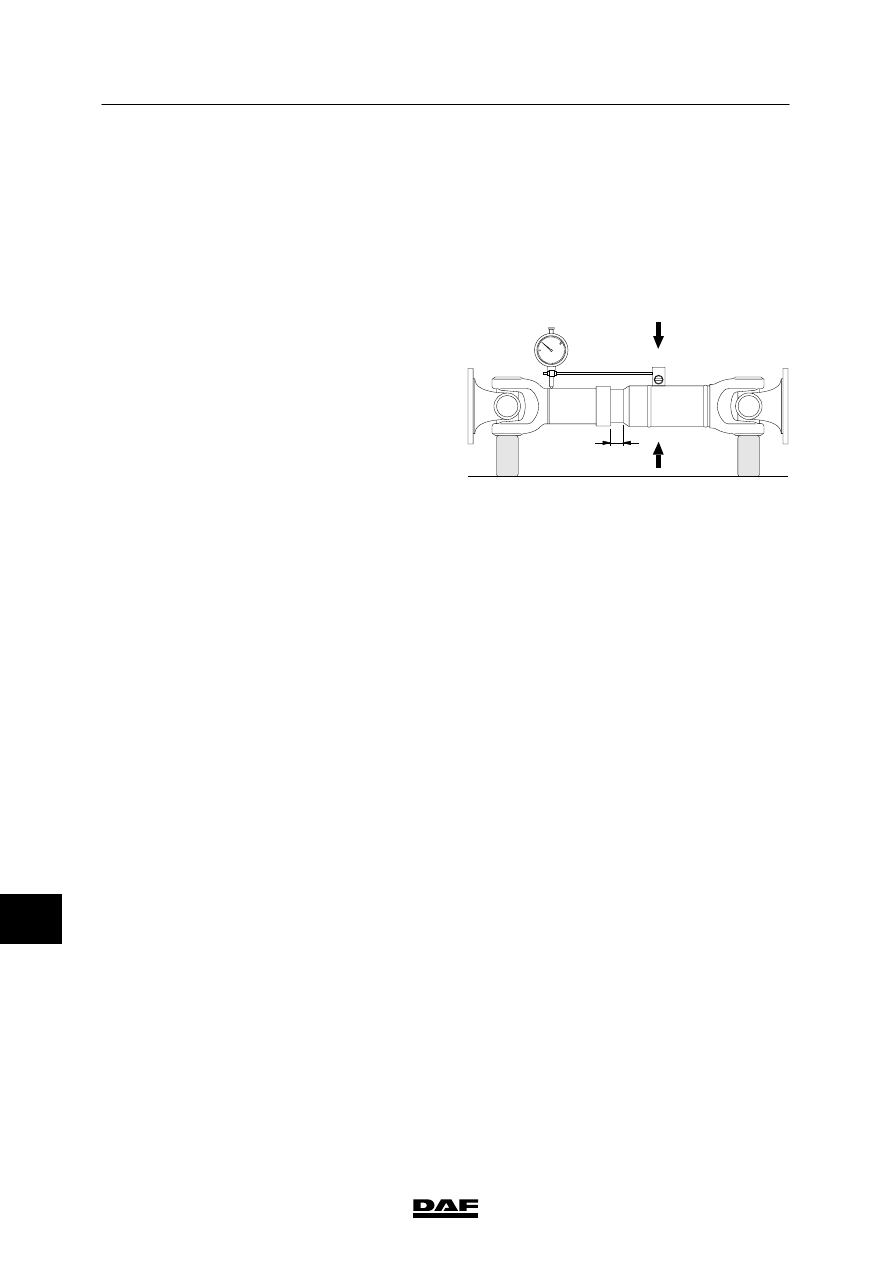

5.

Place the removed prop shaft on a flat
working bench and support the shaft at
positions A and B.

6.

Push the slide coupling around 45 mm
outwards.

7.

Position the universal measuring tool on the
fitted prop shaft at position C.

8.

Place the dial gauge at position D on the
prop shaft (next to the welding joint).

9.

Move the prop shaft up in the centre of
gravity (see arrows) and measure the radial
play of the slide coupling.
For the maximum permissible play, see
“Technical data”.

45

A

B

C

D

V300444
