DAF CF65, CF75, CF85 Series . Manual - part 365

3

CF65/75/85 series

Disassembly and assembly

PROP SHAFTS

4-7

8.

Unscrew the flange with bearing and rubber
block (2) from the bracket.

9.

Press the flange from underneath and press
the bearing out.

10. Press the bearing with one sealing ring (1)

out of the rubber block.

11. If necessary, remove the second sealing

ring (1).

Note:
In case of damage, always replace the
entire centre bearing.

W 3 06 022

W 3 06 023

1

2

3 1

4

5

11

ᓻ 0111

3

PROP SHAFTS

Disassembly and assembly

CF65/75/85 series

4-8

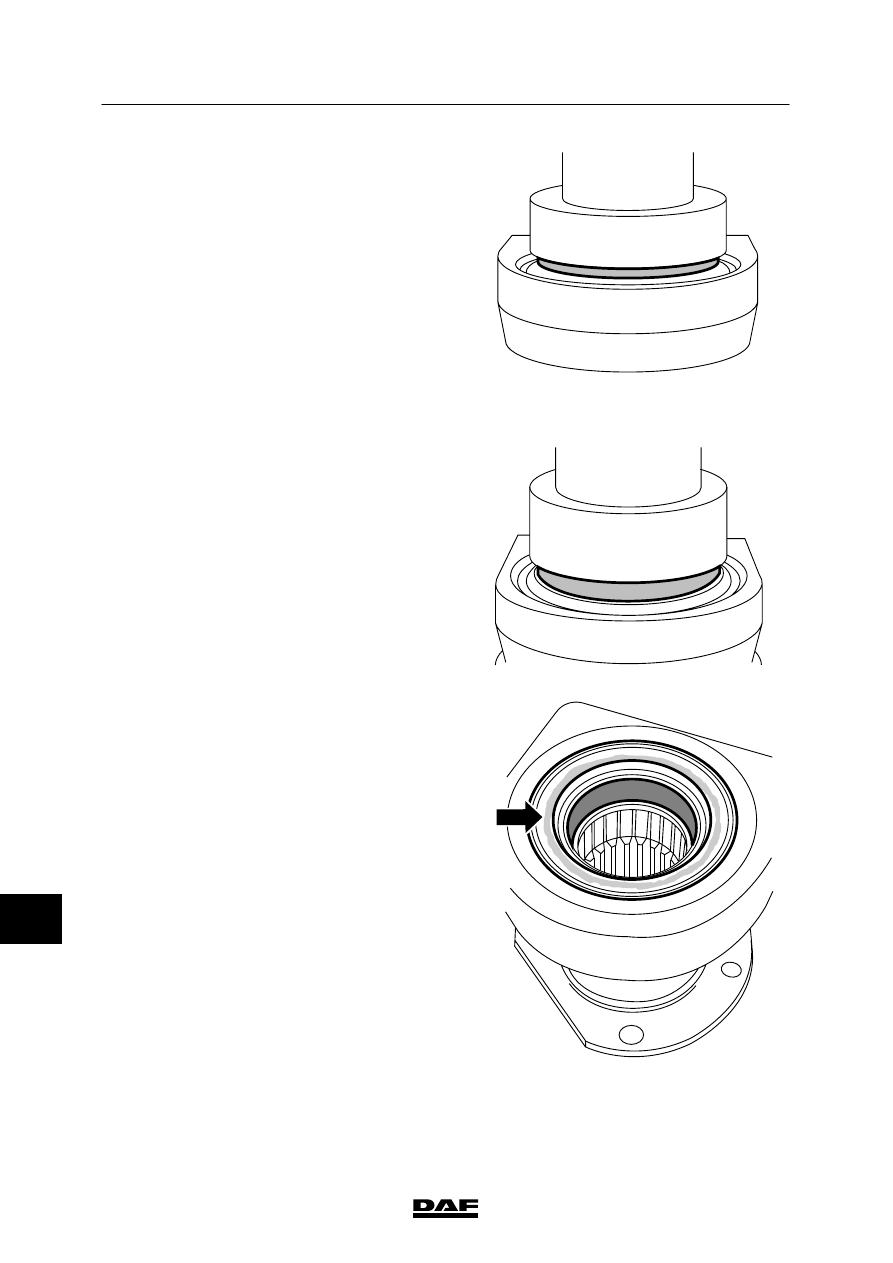

Assembling the centre bearing
1.

Press the sealing ring into the bush of the
rubber block until it aligns with the outside
of the bush.

2.

Press the bearing along the other side into
the bush. Then the other sealing ring can be
pressed into the bush. Apply grease to the
sealing rings (1).

W 3 06 021

W 3 06 026

W 3 06 025

1

11

ᓻ 0111

3

CF65/75/85 series

Disassembly and assembly

PROP SHAFTS

4-9

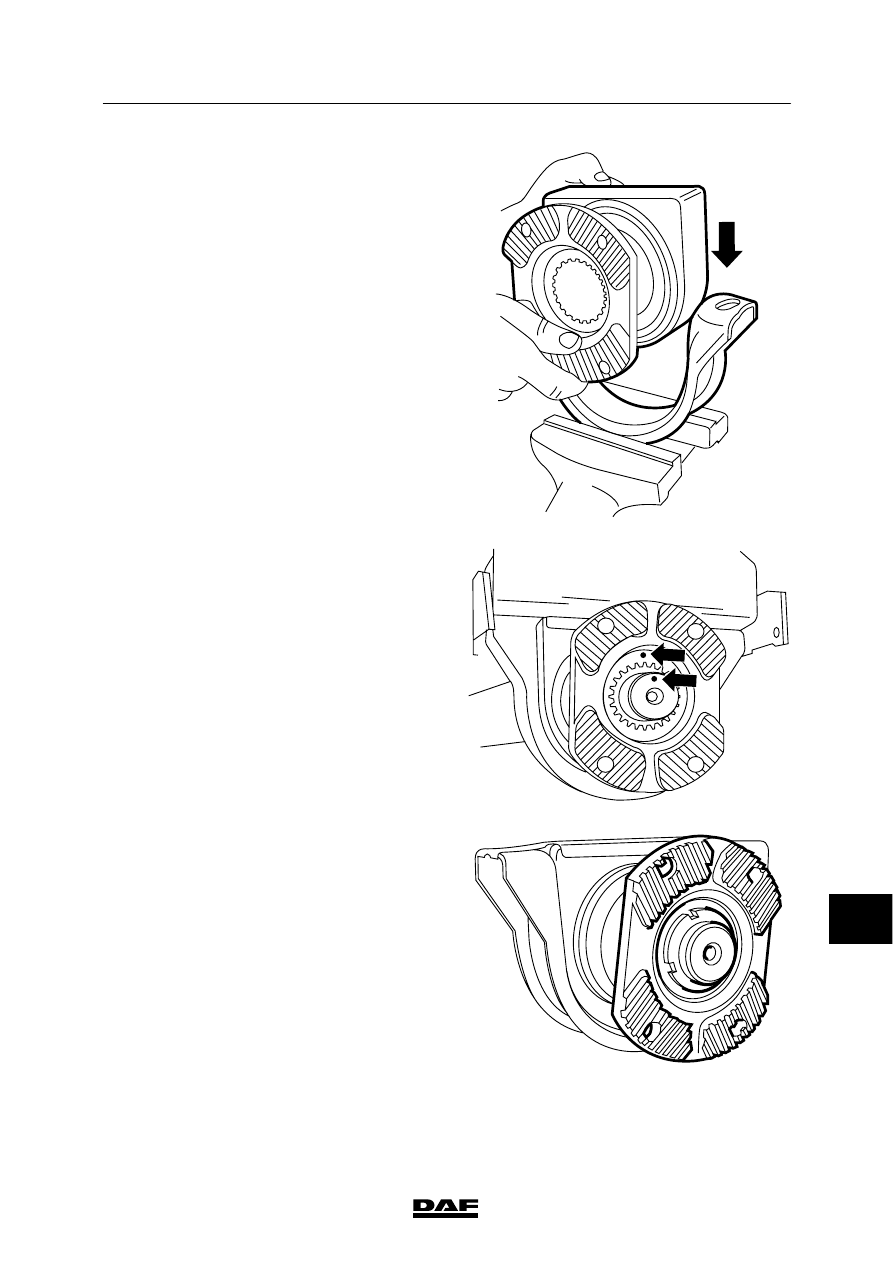

3.

Press the assembly onto the flange, the
larger space between bearing and sealing
ring facing the flange.

4.

Install the centre bearing assembly in the
bracket and lock it with the lock plate.

5.

Install the centre bearing onto the auxiliary
shaft. Make sure that the centre points are
aligned to ensure that later all forks are in
one line.

6.

Attach the centre bearing to the chassis by
means of bolts, but do not tighten the bolts.

7.

Tighten the central nut of the centre bearing
to the specified tightening torque. See
“Technical data”.
Then apply Loctite 243 to the attachment
bolts of the centre bearing to the chassis
and carry out final tightening to the specified
tightening torque. See “Technical data”.

W 3 06 024

W 3 06 029

W 3 06 018

11

ᓻ 0111

3

PROP SHAFTS

Disassembly and assembly

CF65/75/85 series

4-10

11

ᓻ 0111
