DAF CF65, CF75, CF85 Series . Manual - part 335

3

CF65/75/85 series

Removal and installation of gearbox

ZF 8/16S-151/181 AND 16S-221 GEARBOXES

4-7

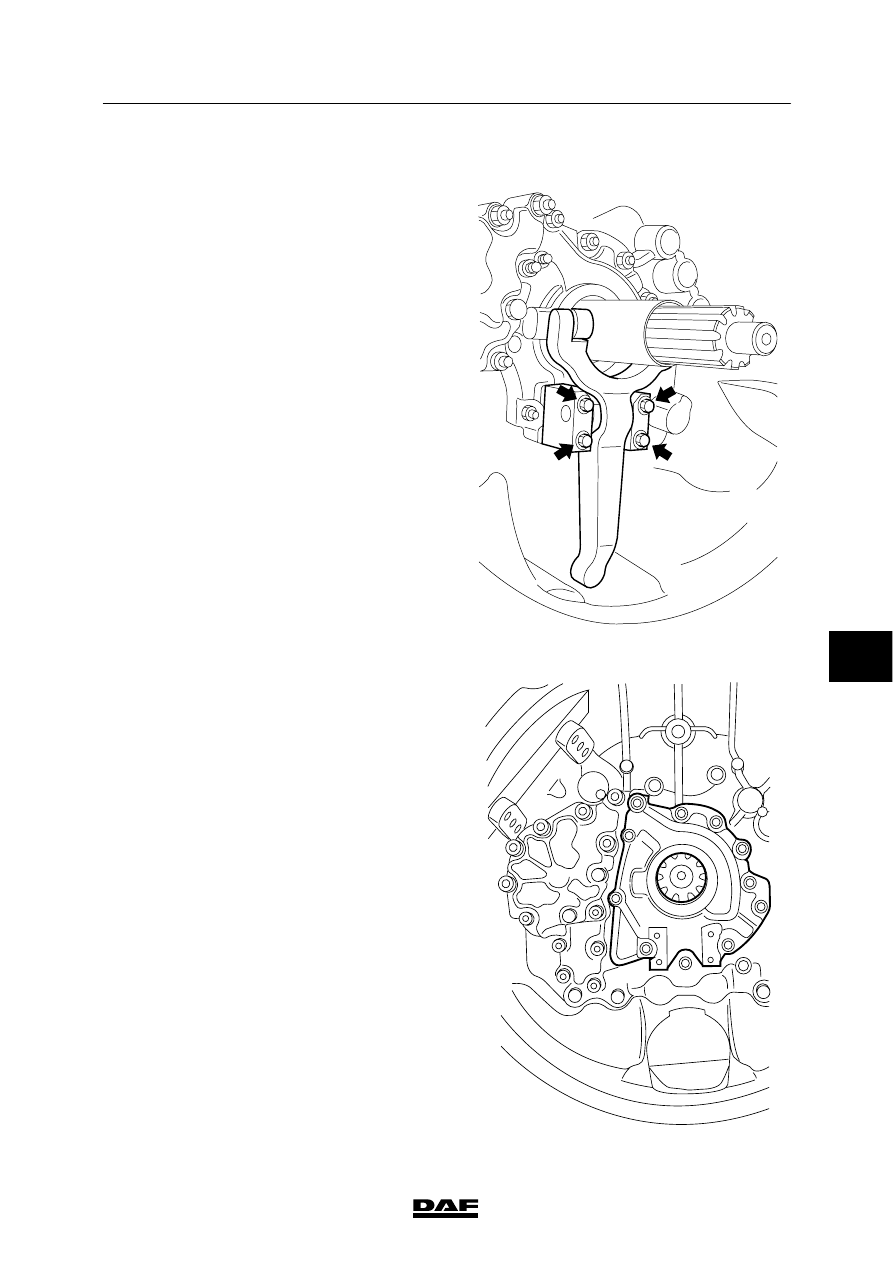

4.4 REMOVAL AND INSTALLATION, GEARBOX FRONT COVER OIL SEAL

Removing the gearbox front cover oil seal
1.

Remove the gearbox.

2.

Remove the clutch lever from the clutch
housing.

3.

Remove the attachment nuts from the
gearbox front cover and remove the
gearbox front cover.

4.

Remove the oil seal from the gearbox front
cover.

5.

Remove the old gasket from the gearbox
front cover and/or from the gearbox
housing.

V300441

Installing the gearbox front cover oil seal
1.

Apply a thin layer of liquid gasket to the
outer circumference of the oil seal and
install the oil seal in the gearbox front cover
using the special tool (DAF No. 0535703).

2.

Check the input shaft bearing axial play.
See “Inspection and adjustment”.

3.

Slide the gearbox front cover over the
input shaft and tighten the gearbox front
cover to the specified torque. See
“Technical data”.

4.

Install the clutch lever in the clutch housing.

5.

Fit the gearbox.

V300128

7

ᓻ 200337

3

ZF 8/16S-151/181 AND 16S-221 GEARBOXES

Removal and installation of gearbox

CF65/75/85 series

4-8

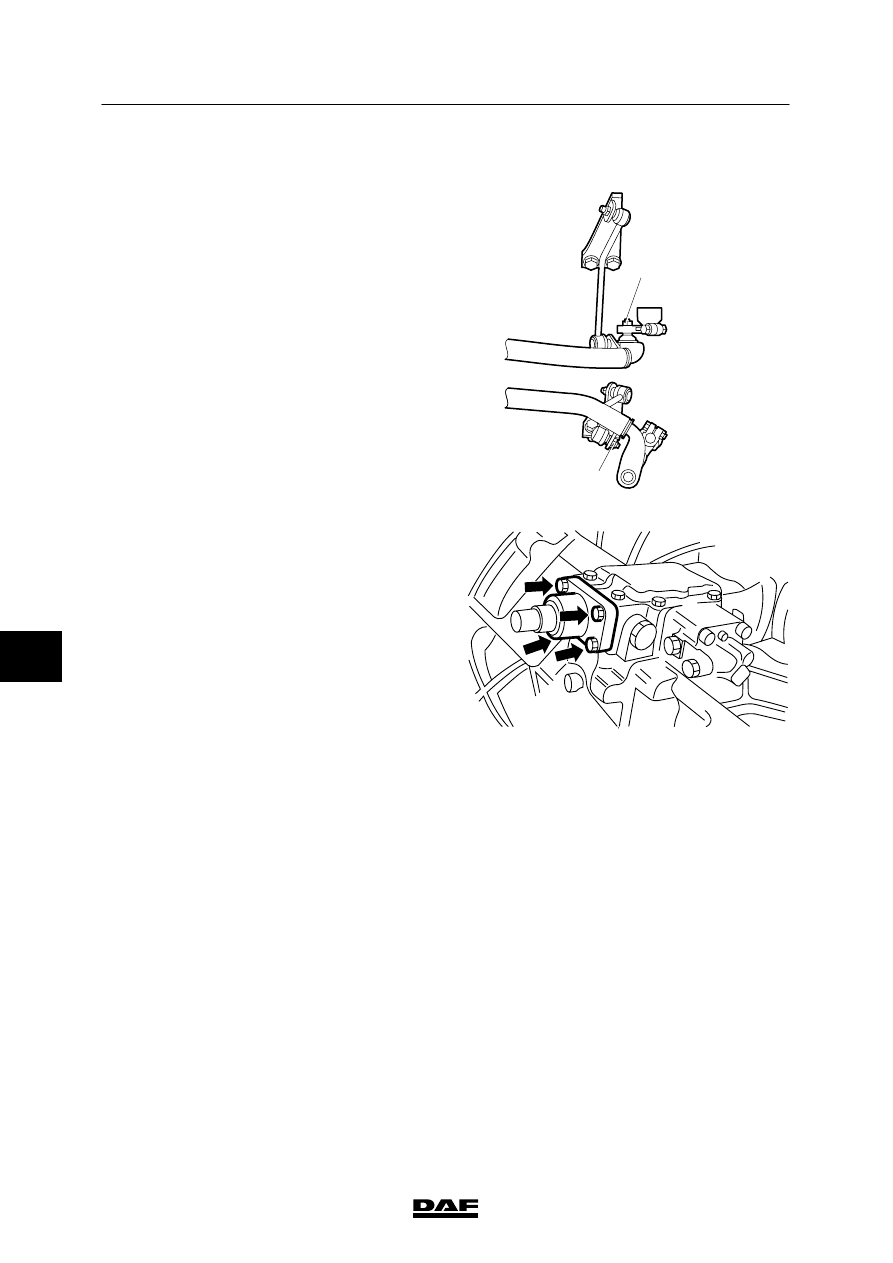

4.5 REMOVAL AND INSTALLATION, SELECTOR SHAFT OIL SEAL

Removing the selector shaft oil seal
1.

Remove the ball joint of the control rod on
the selector shaft lever and the nut of the
torque rod.
Hang the control rod on the chassis.

2.

Remove the locking bolt and, if necessary,
the circlip from the selector shaft and
remove the selector shaft lever together
with the dust cover.

3.

Loosen the bolts of the oil seal cover and
remove the cover.

4.

Check the selector shaft for damage. Lightly
sand the shaft, if necessary, with fine
abrasive cloth.

V300407

4

5

5.

Remove the oil seals together with the
bearing bush from the cover using the
special tool (DAF No. 0535659).

6.

Check the bearing bush for damage.
Replace if necessary.

W 3 03 084

7

ᓻ 200337

3

CF65/75/85 series

Removal and installation of gearbox

ZF 8/16S-151/181 AND 16S-221 GEARBOXES

4-9

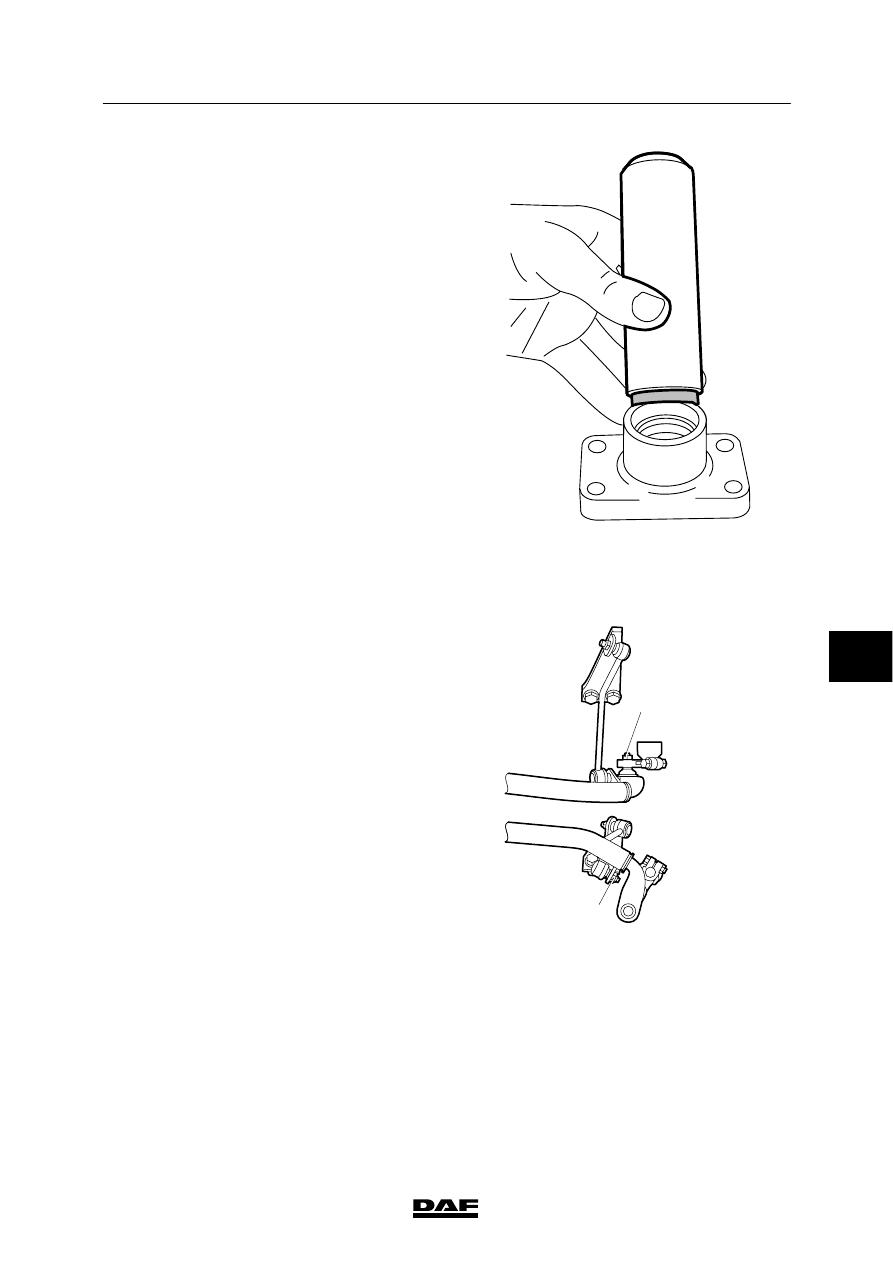

Installing the selector shaft oil seal
1.

Fit the bearing bush in the cover using the
special tool (DAF No. 0535659).

2.

Apply a thin layer of liquid gasket to the
outer circumference of the first oil seal to be
installed and install it in the cover using the
special tool (DAF No. 0535659).

3.

Apply a thin layer of liquid gasket to the
outer circumference of the second oil seal
to be installed and install it in the cover
using the special tool (DAF No. 0535659).

4.

Apply a thin layer of grease to the inside of
both oil seals.

5.

Install a new gasket and carefully slide the
cover over the selector shaft and
hand-tighten the bolts. Move the selector
shaft from one side to the other several
times, allowing the cover to centre itself.
Tighten the attachment bolts to the
specified torque. See “Technical data”.

6.

Fit the dust cap and the selector shaft lever.
Ensure that the dust cap is free of play
relative to the selector shaft lever and fit the
locking bolt and, if necessary, the circlip.

W 3 03 082

7.

Install the ball joint of the control rod on the
selector shaft lever and the nut of the torque
rod.

8.

Inspect the shift control. See “Inspection
and adjustment”.

V300407

4

5

7

ᓻ 200337

3

ZF 8/16S-151/181 AND 16S-221 GEARBOXES

Removal and installation of gearbox

CF65/75/85 series

4-10

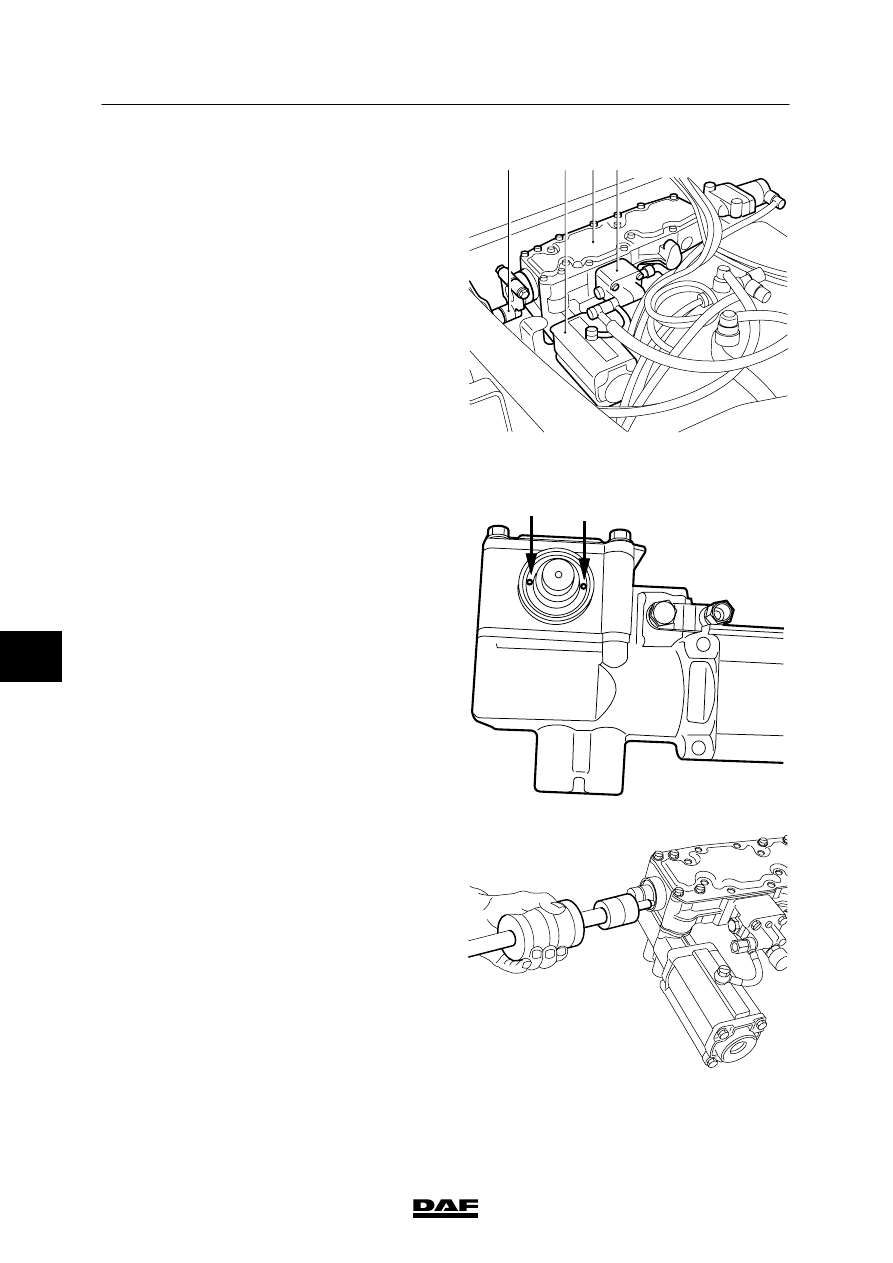

Removing the Servoshift selector shaft oil
seal
1.

Remove the ball joint of the control rod on
the selector shaft lever (2) and the nut of
the torque rod. Hang the control rod on the
chassis.

2.

Ensure that the air supply pipe of the
Servoshift unit is pressure-free and remove
the banjo bolt.

3.

Remove the air pipe from the gate
protection locking cylinder.

Note:
During removal of the selector housing a
small amount of oil will escape.

4.

Remove the eight bolts that are used to
attach the selector housing to the gearbox.
Remove the selector housing with the
Servoshift unit from the gearbox.

V300409

3

4

2

1

5.

Drill two holes into the seal and, using the
special tool (DAF No. 0484899 and
DAF No. 0694928), pull the seal out of the
selector housing.

Note:
Check whether the oil seal has been
removed completely.

The oil seal may have been pulled apart,
with the rear part left behind in the housing.

6.

Check the selector shaft for damage. Lightly
sand the shaft, if necessary, with fine
abrasive cloth. In the event of excessive
damage the shaft will have to be replaced.

7.

Check the selector housing for damage and
replace if necessary.

V300342

V300343

7

ᓻ 200337
