3

CF65/75/85 series

Inspection and adjustment

GEARBOX - PNEUMATIC SECTION

3-5

Adjusting ZF and/or Eaton gearbox GV valve
1.

Note:

In order to perform the various adjustments
to the clutch pedal, the grille must first be
opened.

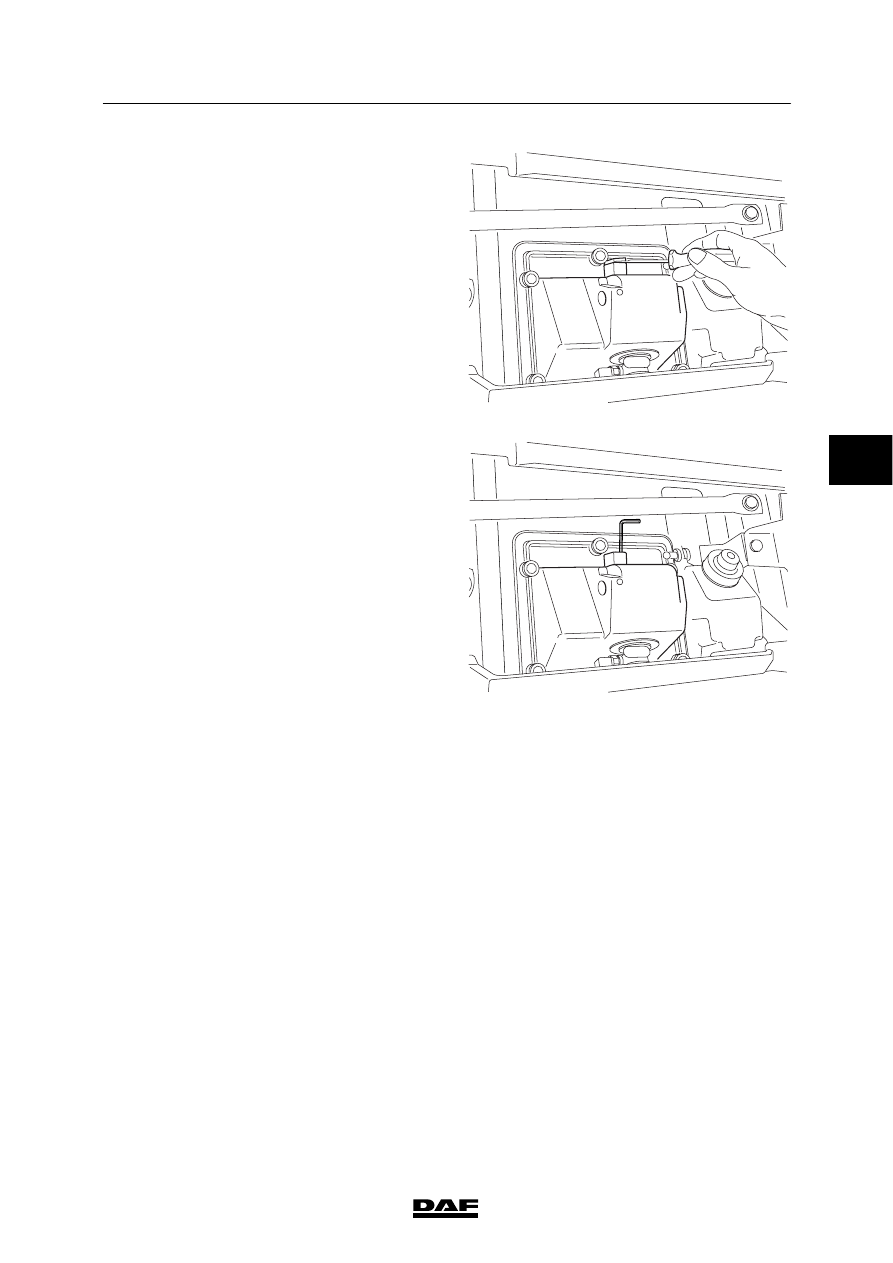

Remove the stop (1) from the clutch
housing.

1

V300317

2.

Fit an Allen key (2) at the place the stop
comes out.

2

V300318

4

ᓻ 200337

3

GEARBOX - PNEUMATIC SECTION

Inspection and adjustment

CF65/75/85 series

3-6

3.

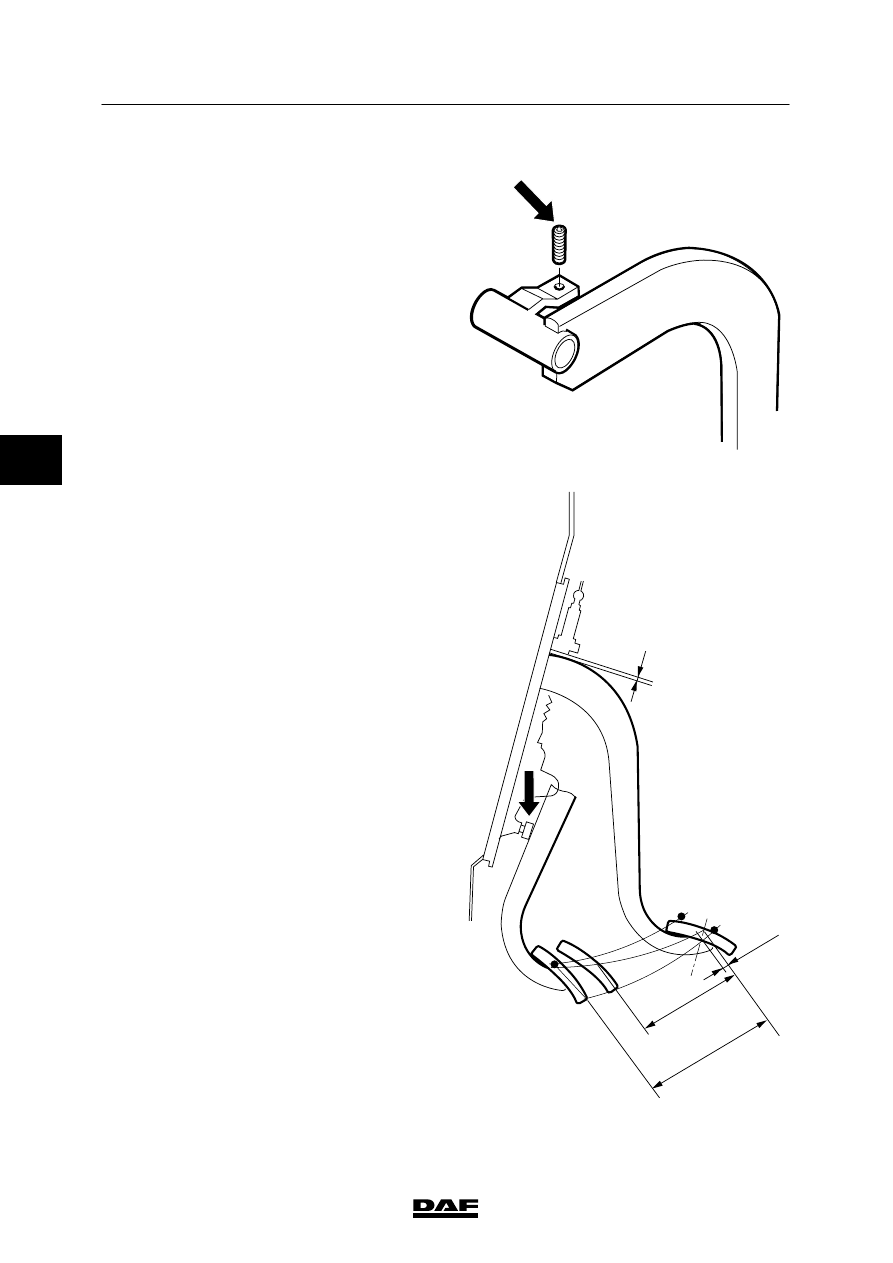

Using an Allen key (2) lowered into the
opening of the stop, the adjusting screw (3)
can be turned to correct the travel (C). See
“Technical data”.

4.

Fit the stop.

V300316

3

5.

Adjust the travel (D) by means of the
adjusting screw (1). See “Technical data”.

6.

Check the operation of the GV valve.

V300315

C

D

B

1

A

4

ᓻ 200337

3

CF65/75/85 series

Inspection and adjustment

GEARBOX - PNEUMATIC SECTION

3-7

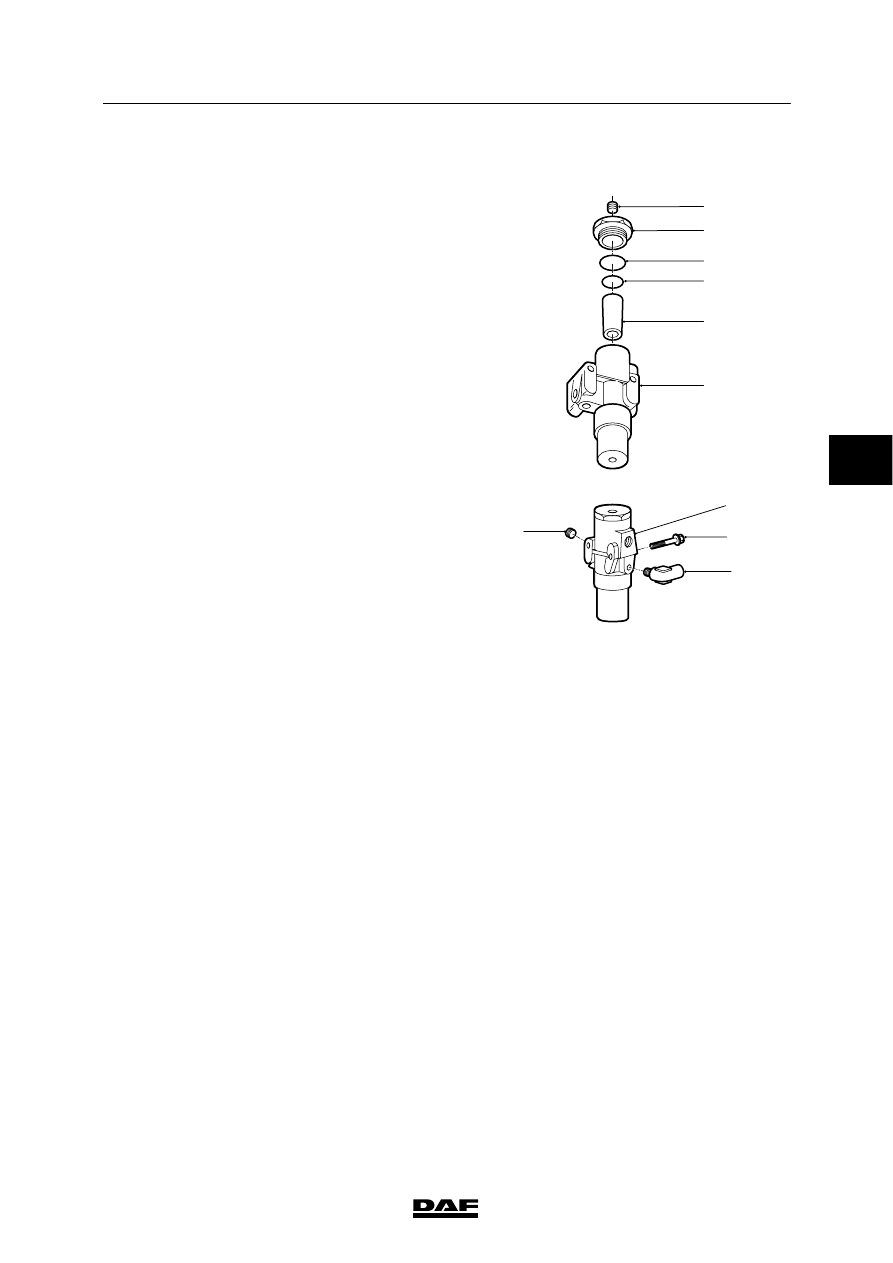

3.4 INSPECTION, FILTER/GOVERNOR, EATON FS/6309A

Inspection, filter/governor, Eaton FS/6309A
1.

Remove plug (8) from the extra outlet and
install a pressure gauge.

2.

Check the service pressure. See “Technical
data”.

6

5

4
3

2

1

10

9

8

V300430

7

4

ᓻ 200337

3

GEARBOX - PNEUMATIC SECTION

Inspection and adjustment

CF65/75/85 series

3-8

4

ᓻ 200337
