DAF CF65, CF75, CF85 Series . Manual - part 317

3

CF65/75/85 series

Removal and installation

GEARBOX - PNEUMATIC SECTION

4-1

4. REMOVAL AND INSTALLATION

4.1 REMOVAL AND INSTALLATION, GEAR LEVER SELECTOR VALVE

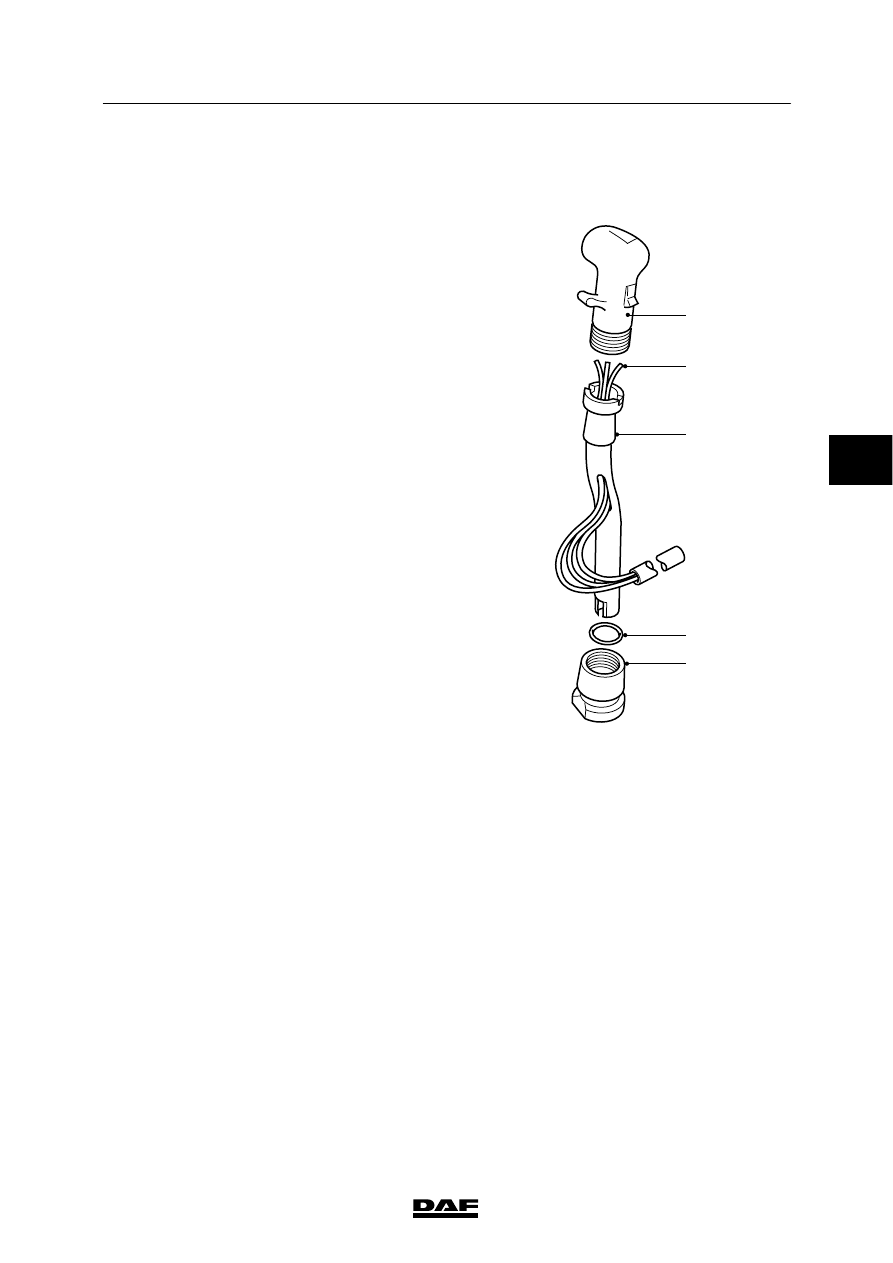

Removing the gear lever selector valve
1.

Disconnect the dust cover from the cab floor
and raise it over the gear lever as high as
possible.

2.

Loosen the union nut (1) on the selector
valve.

3.

Raise the selector valve (5) slightly from the
gear lever (3), far enough to enable the air
pipes (4) to be disconnected.

4.

Raise the coloured rings over the air pipes.
These coloured rings also serve as
markers.

5.

Use a small screwdriver to depress the
edge of the air connection, so that the pipes
can be pulled from the switch.

V300143

5

4

3

2
1

ᓻ 200337

4

3

GEARBOX - PNEUMATIC SECTION

Removal and installation

CF65/75/85 series

4-2

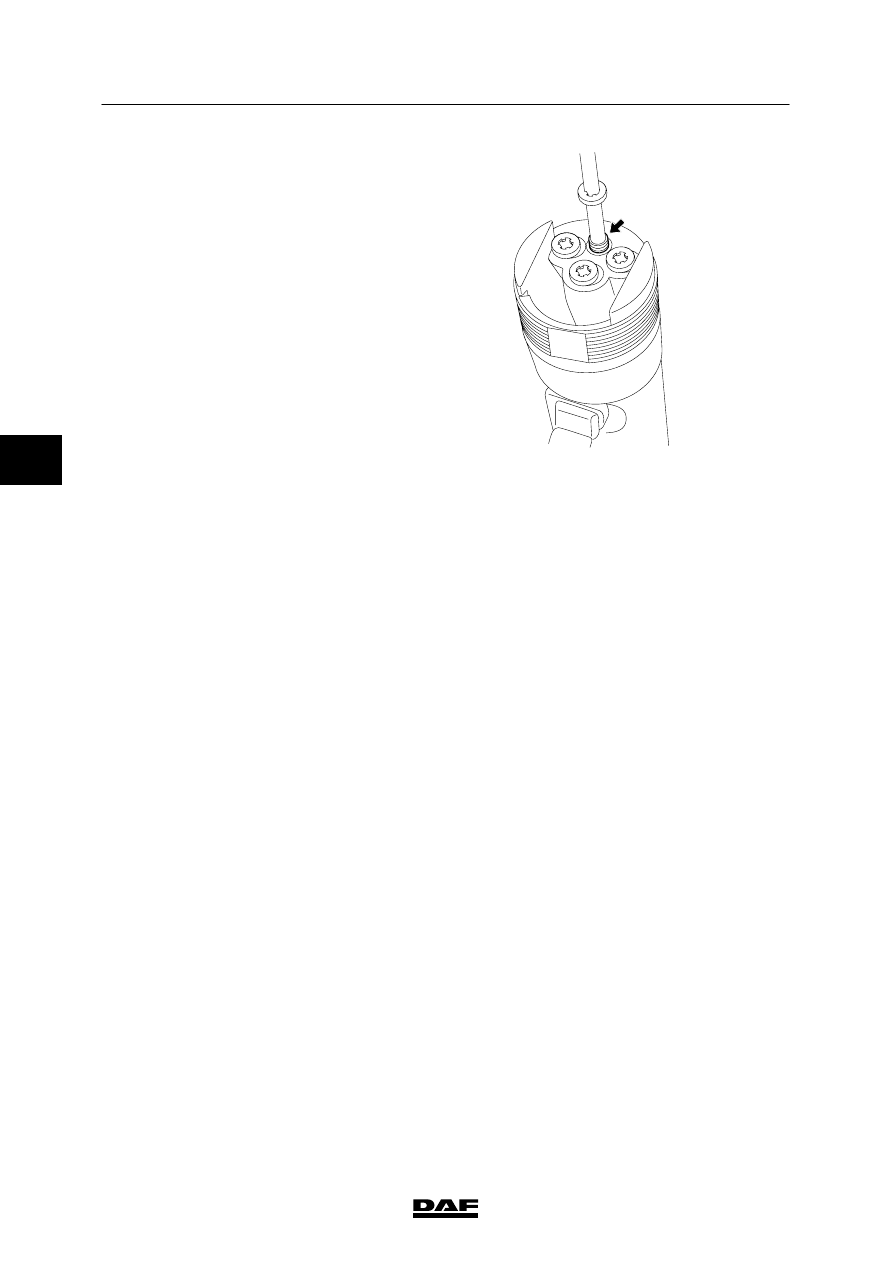

Installing the gear lever selector valve
1.

Connect the air pipes to the selector valve
by pushing them into the respective
connections as far as possible.
For the connection points in the selector
valve, see “Technical data”.

2.

Slide the coloured rings back over the
connection points.

3.

Check whether the pneumatic system has
an airtight connection and whether the
range-change gear and the splitter can be
operated.

4.

Install the selector valve onto the gear lever
and tighten the union nut.

5.

Attach the gear lever dust cover to the cab
floor.

V300159

ᓻ 200337

4

3

CF65/75/85 series

Cleaning

GEARBOX - PNEUMATIC SECTION

5-1

5. CLEANING

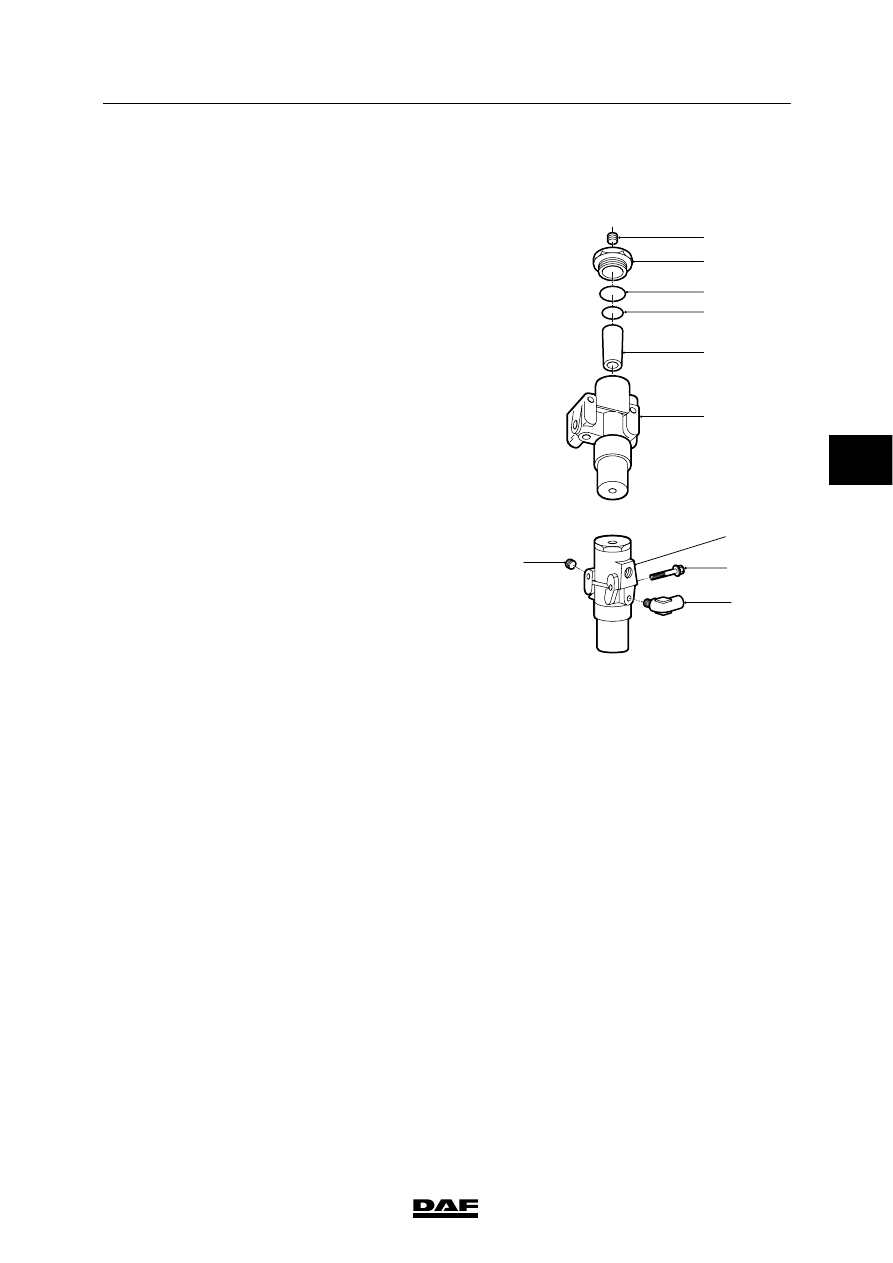

5.1 CLEANING FILTER/GOVERNOR, EATON FS/6309A

Cleaning filter/governor, Eaton FS/6309A

Note:
The filter must be regularly cleaned with water
and a soap solution. Then blow clean the filter
with compressed air from the inside.

1.

Take the pressure off the air pressure
system

2.

Remove the plug (5).

3.

Remove and wash the filter (2).

4.

Clean the filter housing and if necessary
remove the valve.

5.

Replace the sealing ring (3) and O-ring (4).

6.

Reassemble and reinstall the filter/governor.

6

5

4
3

2

1

10

9

8

V300430

7

4

ᓻ 200337

3

GEARBOX - PNEUMATIC SECTION

Cleaning

CF65/75/85 series

5-2

ᓻ 200337

4
