3

CF65/75/85 series

Removal and installation

MECHANICAL GEARBOX CONTROL

3-5

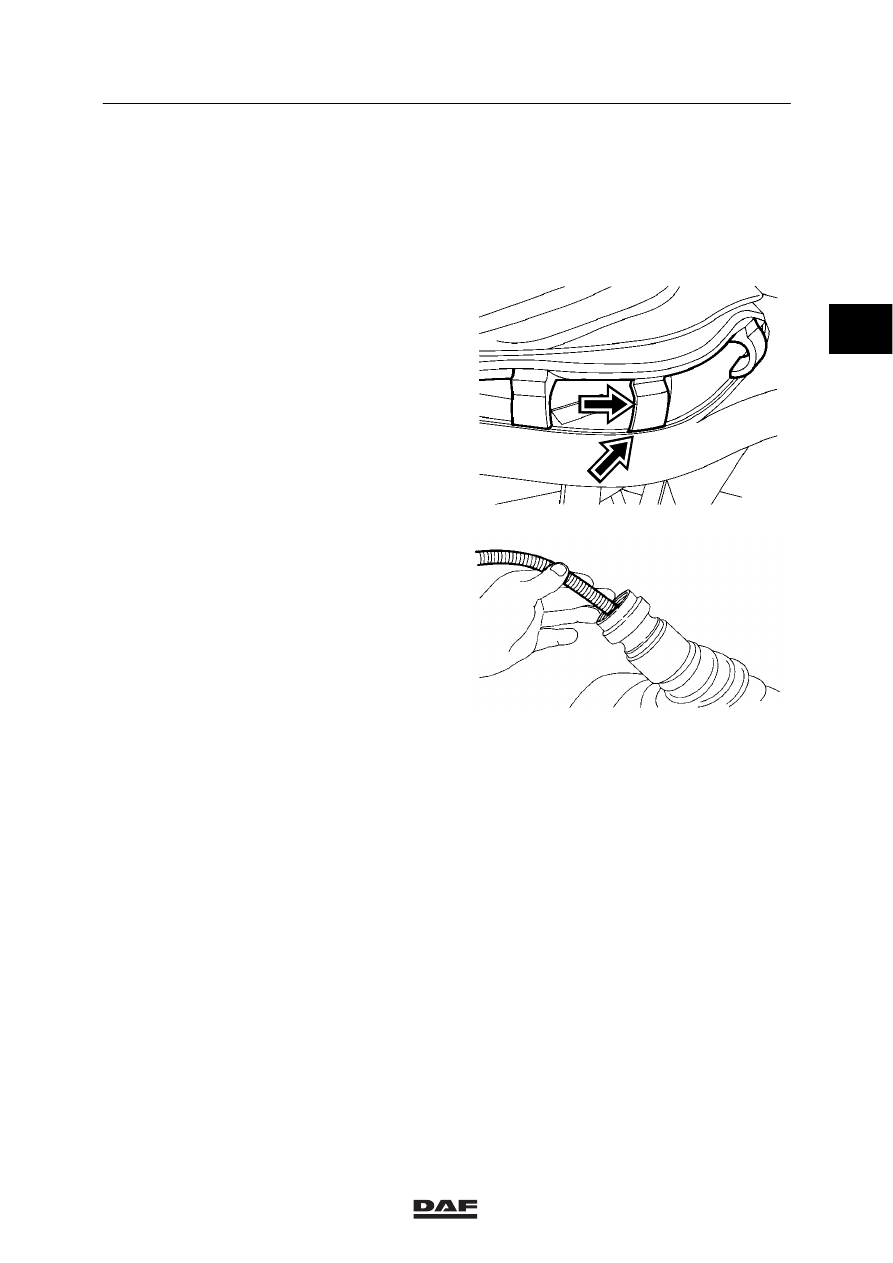

Installing the gear lever gaiter
1.

Slide the gaiter over the gear lever.

2.

Fit the ball.

3.

Fit the entire gear lever to the shift unit and
lock it with the specific Seeger ring.

4.

Secure the gaiter by means of the lips.
These must be pulled through the slots in
the locking plate.

5.

Feed the air pipes through the gear lever
and fit the switch with the valve to the gear
lever. Tighten the threaded bush and slide
the gaiter over the threaded bush.

6.

Fit the selector rod.

7.

Connect the air pipes. Ensure that the pipes
are clear of any moving parts.

8.

Check that the pneumatic system is airtight.

9.

Check that all switches, both mechanical
and pneumatic, function properly.

W 302059

W 302069

2

ᓻ 0111

3

MECHANICAL GEARBOX CONTROL

Removal and installation

CF65/75/85 series

3-6

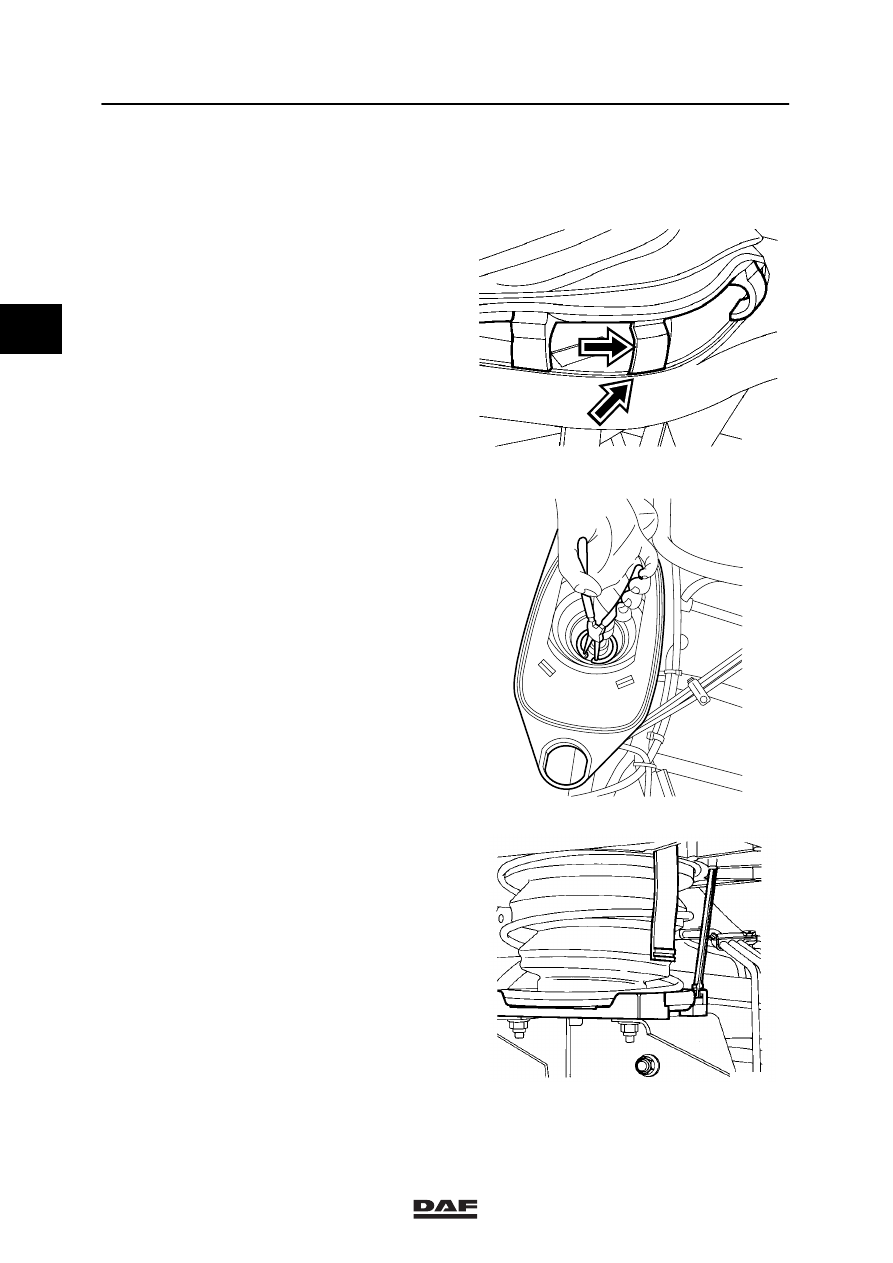

3.3 REMOVAL AND INSTALLATION, GEAR LEVER UNIT INNER DUST COVER

Removal, gear lever unit inner dust cover
1.

Remove the entire gear lever unit from the
bracket.

2.

Loosen the gaiter from the locking plate by
lifting the gaiter and pulling the gaiter lips
away from the locking plate.

3.

Then remove the Seeger ring that has
become visible from the bearing cover. It is
now possible to remove the entire gear
lever from the bearing cover.

4.

Press the locking plate down and slide the
four attachment bands from the bearing
cover slots.

W 302059

V300405

W 302057

2

ᓻ 0111

3

CF65/75/85 series

Removal and installation

MECHANICAL GEARBOX CONTROL

3-7

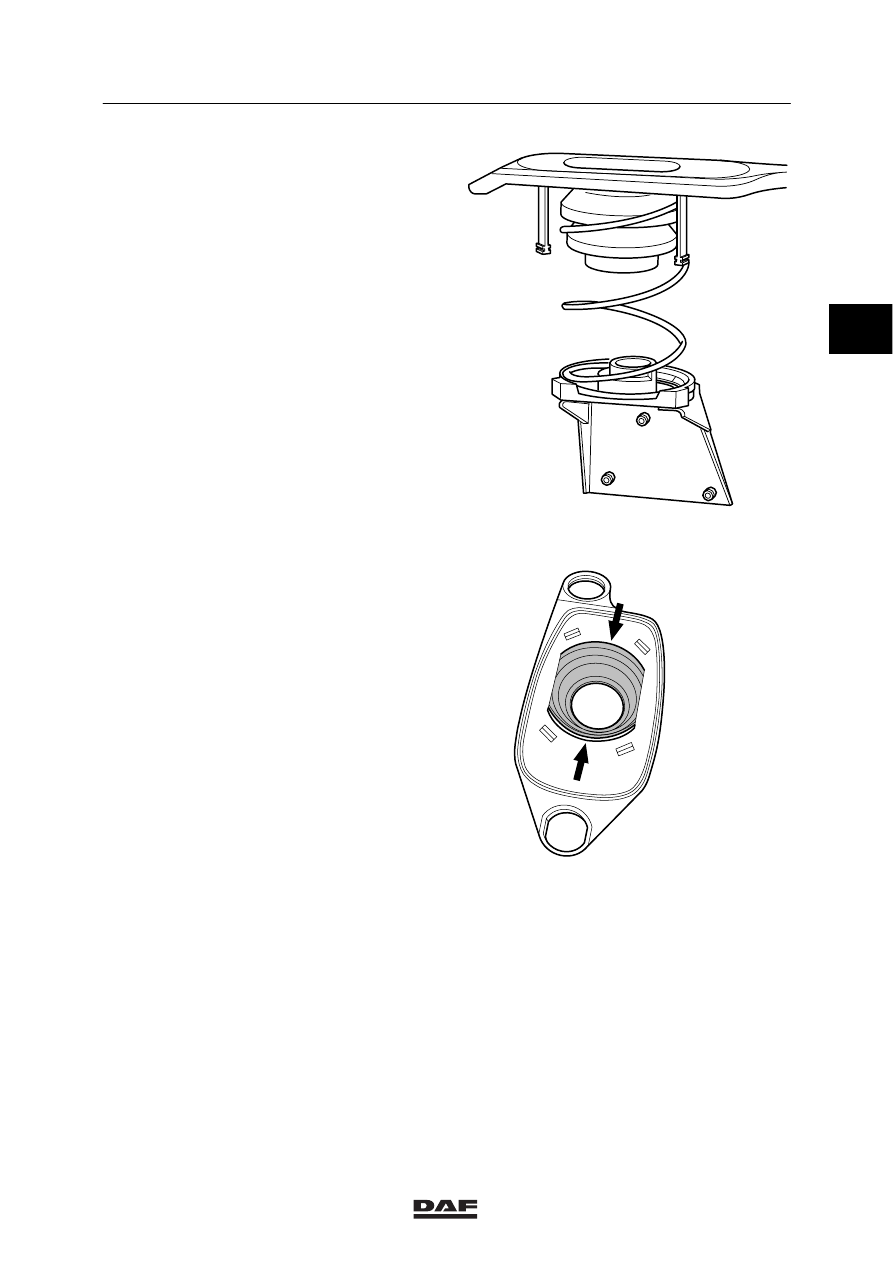

5.

Remove the locking plate with the dust
cover and spring from the bearing cover.

6.

Remove the dust cover from the locking
plate.

Installation, gear lever unit inner dust cover
1.

Fit the inner dust cover.

Note:
When fitting the inner dust cover, ensure
that it is fitted properly to the locking plate
as can be seen in position A. Fitting as in
position B will lead to irritating engine noise
in the cab.

V300278

V300406

B

A

2

ᓻ 0111

3

MECHANICAL GEARBOX CONTROL

Removal and installation

CF65/75/85 series

3-8

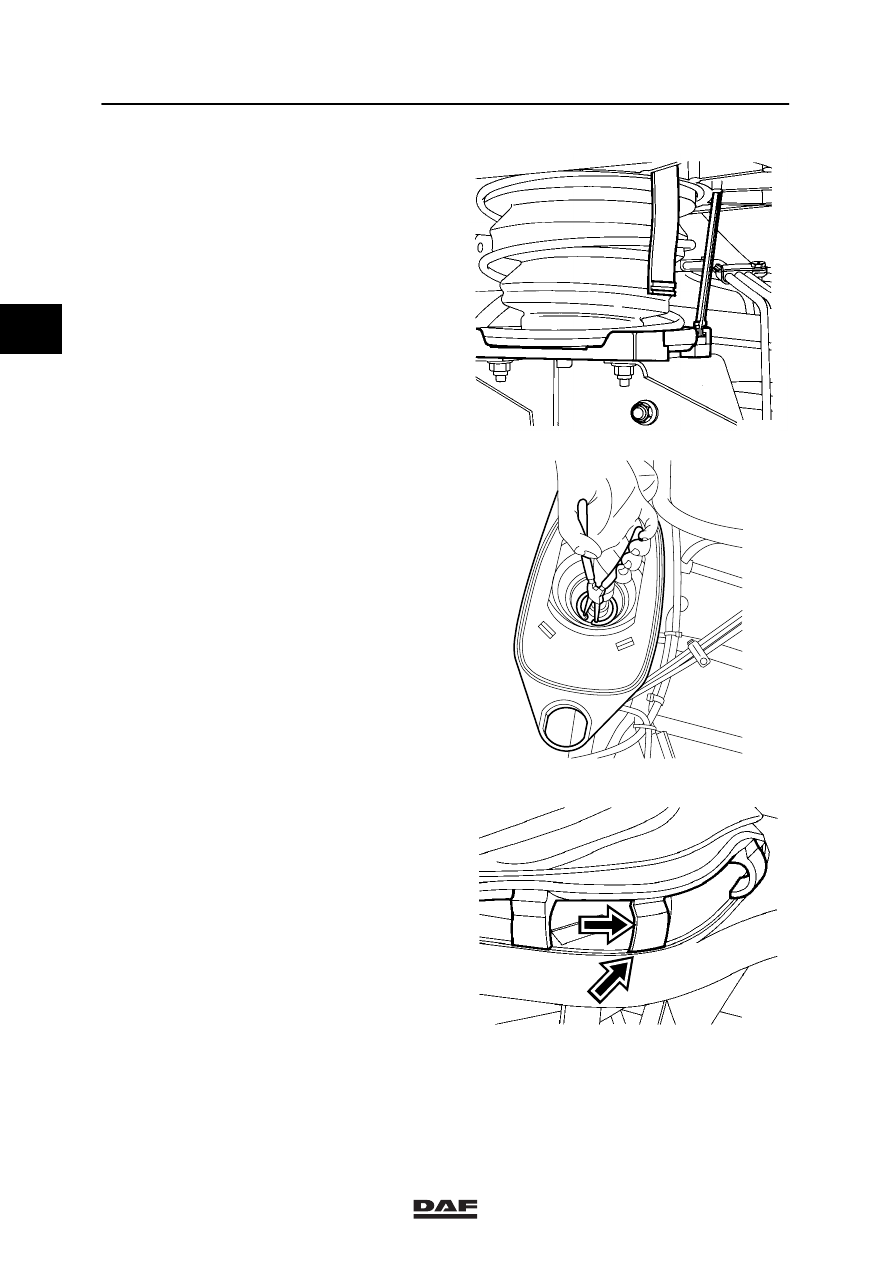

2.

Press the locking plate and spring down
and fit the four attachment bands in the
bearing cover slots.

3.

Fit the gear lever with the bearing to the
bearing cover and fit the snap ring.

4.

Secure the gaiter by means of the lips.
These must be pulled through the slots in
the locking plate.

5.

Fit the selector rod.

6.

Connect the air pipes. Ensure that the pipes
are clear of any moving parts.

7.

Check that the pneumatic system is airtight.

8.

Check that all switches, both mechanical
and pneumatic, function properly.

W 302057

V300405

W 302059

2

ᓻ 0111
