DAF CF65, CF75, CF85 Series . Manual - part 296

3

CF65/75/85 series

General

MECHANICAL GEARBOX CONTROL

1-3

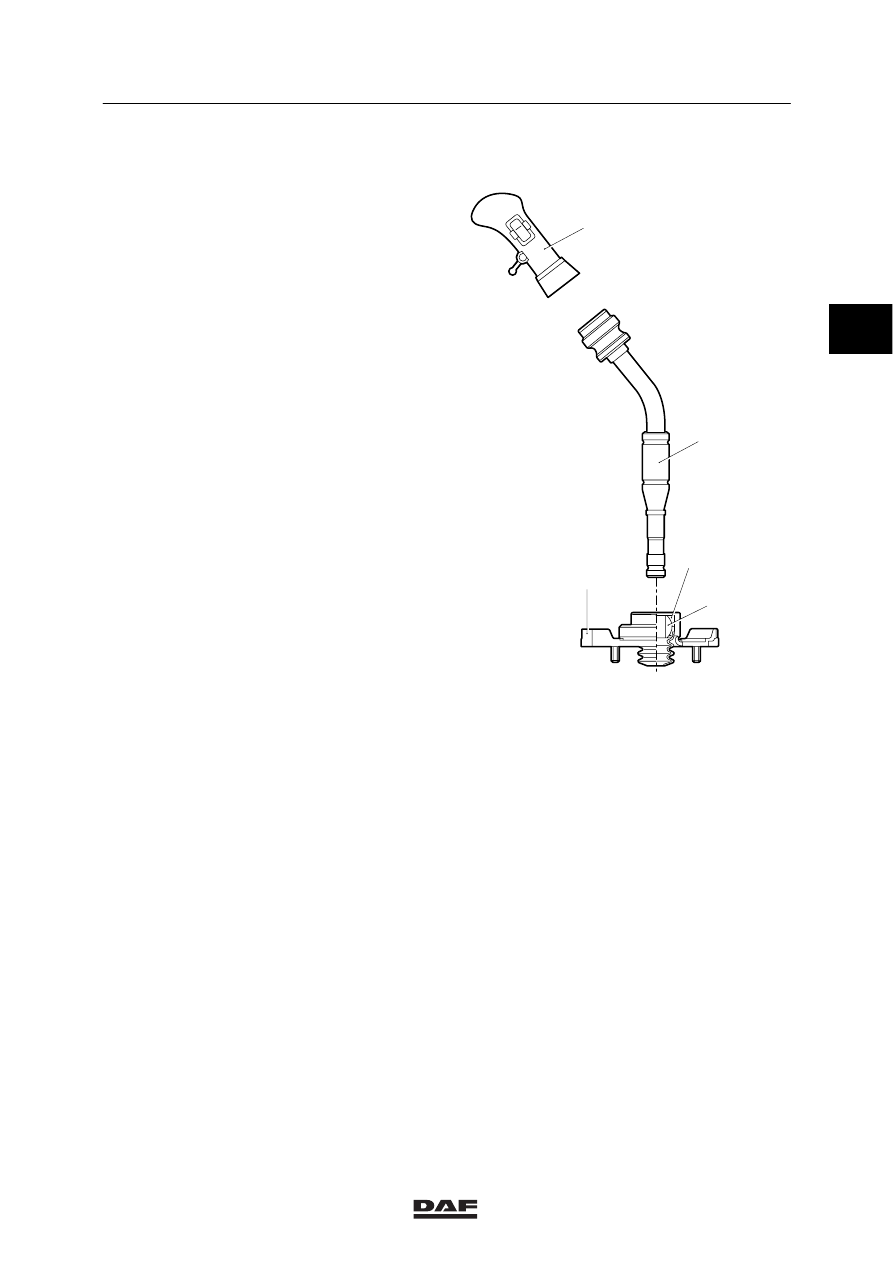

1.3 OVERVIEW DRAWING, GEAR LEVER

1.

Switch

2.

Gear lever

3.

Bearing housing

4.

Gear lever ball

5.

Circlip

V300394

5

2

3

4

1

ᓻ 0111

2

3

MECHANICAL GEARBOX CONTROL

General

CF65/75/85 series

1-4

2

ᓻ 0111

3

CF65/75/85 series

Inspection and adjustment

MECHANICAL GEARBOX CONTROL

2-1

2. INSPECTION AND ADJUSTMENT

2.1 INSPECTION AND ADJUSTMENT OF GEARBOX CONTROL LHD/RHD

Inspection, gearbox control LHD/RHD
1.

Push the control against the spring
pressure to check whether it can move
freely in neutral. The control should spring
back independently into the 3/4 gate.

2.

Check that all gears can be engaged
without parts coming into contact with each
other.

2

ᓻ 0111

3

MECHANICAL GEARBOX CONTROL

Inspection and adjustment

CF65/75/85 series

2-2

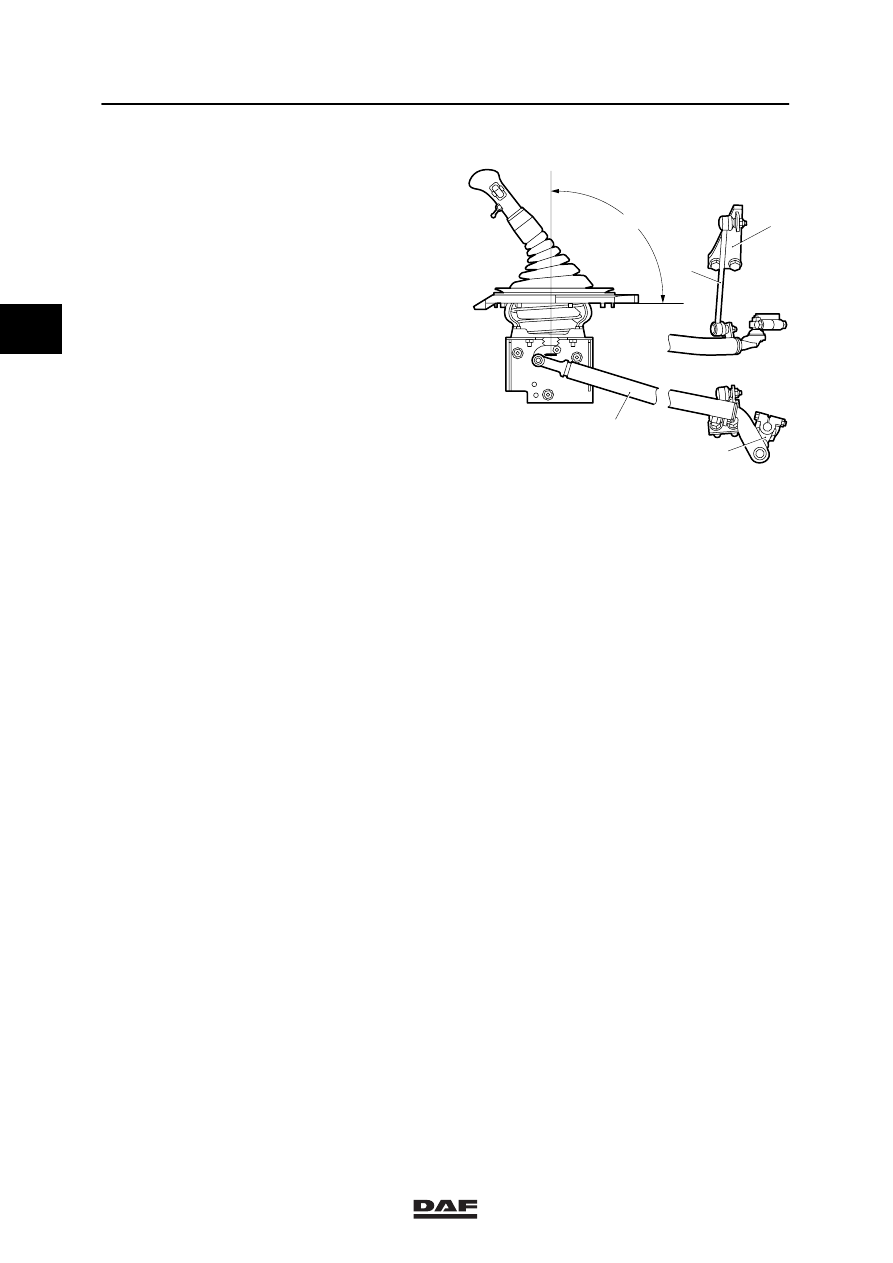

Adjustment, gearbox control LHD/RHD
1.

Tilt the cab.

2.

Remove the lever from the selector shaft.

3.

Position the gear lever exactly in position A.
See “Technical data”.

4.

Check that the gearbox is in neutral.

5.

Fit the selector shaft lever (4) to the
selector shaft and fit the attachment bolt,
tightening it to the specified torque. See
“Technical data”.

Note:
The torque rod (1) of the gearbox control is
equipped with fixed (non-adjustable) ball
joints. If the torque rod (3) strut has been
fitted correctly and the gear lever is exactly
in position A, the shape of the control rod
(2) will dictate the correct position of the
lever (4) on the selector shaft.

6.

Check that all gears can be engaged
without parts coming into contact with each
other.

V300404

A

3

1

2

4

2

ᓻ 0111
