CF65/75/85 series

Pneumatic section of gearbox

TECHNICAL DATA

3-3

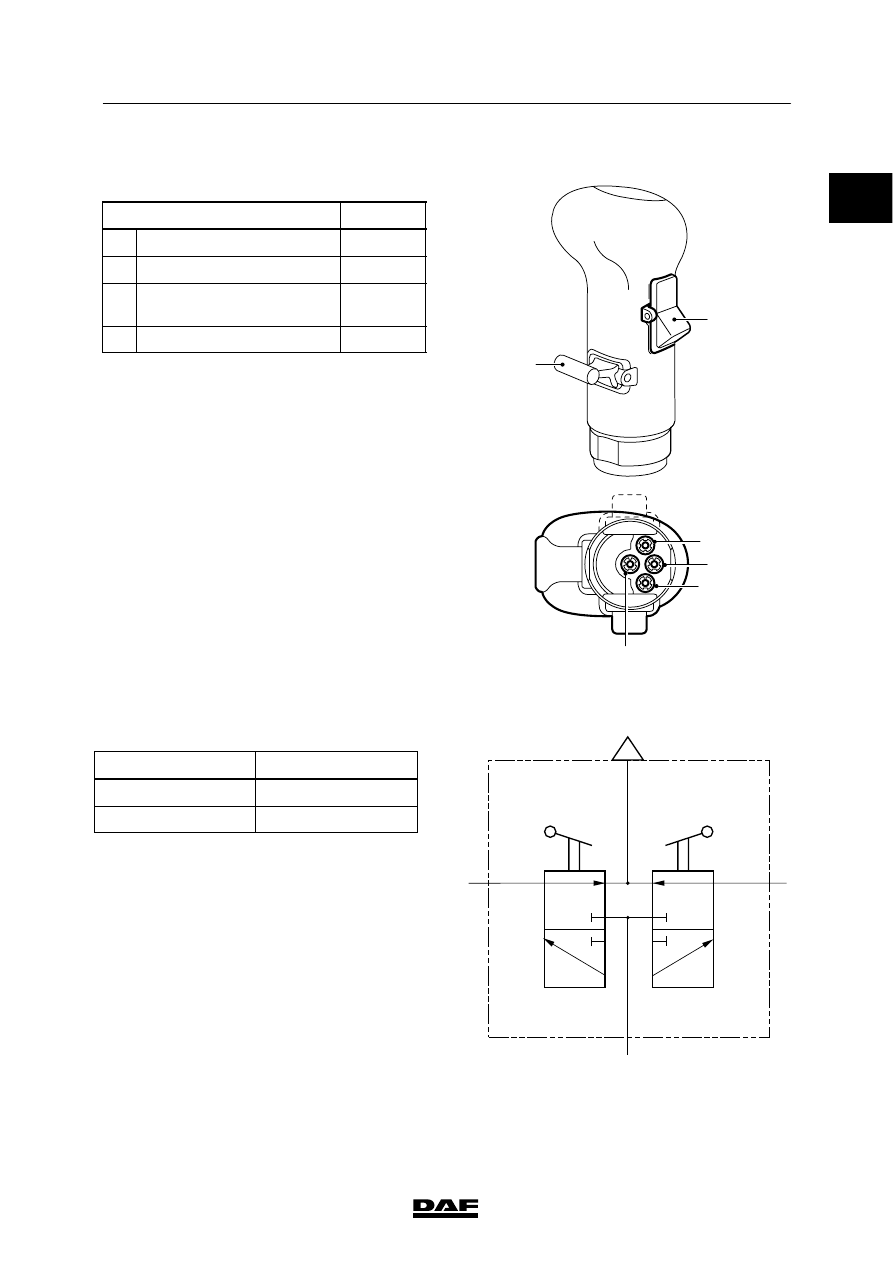

GEAR LEVER SELECTOR VALVE

Range-change gear and splitter

Connection point

Colour

1

Supply

Black

3

Bleed

Red

21

Range-change gear
command (A)

White

22

Splitter command (B)

Yellow

V300489

21

1

22

B

A

3

PNEUMATIC SYMBOL

Range-change gear and splitter

Position

Function

GP

Range-change gear

GV

Splitter

1

22

21

GV

GP

H

L

H

L

V300161

ᓻ 200337

3

TECHNICAL DATA

Pneumatic section of gearbox

CF65/75/85 series

3-4

3.2 TIGHTENING TORQUES

The tightening torques stated in this section are
different from the standard tightening torques
included in the overview of standard tightening
torques.
Any other threaded connections that are
not specified must therefore be tightened to the
torque stated in the overview of
standard tightening torques.

When attachment bolts and nuts are to be
replaced, it is important that they are of exactly
the same length and property class as the ones
removed unless stated otherwise.

Gear button on gear lever
Gear button lock nut

70 Nm

0

ᓻ 200337

0

3

CF65/75/85 series

ZF 6S-850 gearbox

TECHNICAL DATA

4-1

4. ZF 6S-850 GEARBOX

4.1 GENERAL

Gearbox type

Each gearbox has a type-plate attached to it,
indicating the type of gearbox. This data is also
stated on the identity card of the relevant
vehicle.

ZF gearbox type-plate
1.

Type of gearbox

2.

Series no. (ZF)

3.

Parts list (ZF)

4.

Specification no.

5.

Pulse generator ratio

6.

Gearbox ratio

7.

Engine speed using PTO

8.

PTO speed

9.

Gearbox oil capacity

10. Oil specification

V300049

1

2

4
5

3

8

6

7

10

9

Output shaft bearing axial play
Output shaft bearing axial play

0.00 - 0.10 mm

Bearing axial play, main and input shafts
Bearing axial play, main and input shafts

0.00 - 0.10 mm

Auxiliary shaft bearing axial play
Auxiliary shaft bearing axial play

0.00 - 0.10 mm

ᓻ 200337

3

TECHNICAL DATA

ZF 6S-850 gearbox

CF65/75/85 series

4-2

4.2 TIGHTENING TORQUES

The tightening torques stated in this section are
different from the standard tightening torques
included in the overview of standard tightening
torques.
Any other threaded connections that are
not specified must therefore be tightened to the
torque stated in the overview of
standard tightening torques.

When attachment bolts and nuts are to be
replaced, it is important that they are of exactly
the same length and property class as the ones
removed unless stated otherwise.

Gearbox to engine
M8 attachment bolts - 10.9

30 Nm

M10 attachment bolts - 10.9

60 Nm

M12 attachment bolts - 10.9

110 Nm

Drive flange
Drive flange attachment bolt
-

120 mm flange diameter

140 Nm

-

150 mm flange diameter

140 Nm

Gearbox front cover
Attachment bolts

23 Nm

Selector shaft housing
Attachment bolts

23 Nm

Shifting arm lock nut

46 Nm

Air connection banjo bolt

23 Nm

Bleeder

10 Nm

Plugs
Drain plug

50 Nm

Level check/filler plug

50 Nm

4.3 FILLING CAPACITIES

Gearbox type

Filling capacities at oil change

(litres)

First filling, e.g. during repair

(litres)

ZF 6S-850

7.5

7.5

0
