CF65/75/85 series

ZF 8/9/16S-109 gearbox

TECHNICAL DATA

5-1

5. ZF 8/9/16S-109 GEARBOX

5.1 GENERAL

Gearbox type

Each gearbox has a type-plate attached to it,
indicating the type of gearbox. This data is also
stated on the identity card of the relevant
vehicle.

ZF gearbox type-plate
1.

Type of gearbox

2.

Series no. (ZF)

3.

Parts list (ZF)

4.

Specification no.

5.

Pulse generator ratio

6.

Gearbox ratio

7.

Engine speed using PTO

8.

PTO speed

9.

Gearbox oil capacity

10. Oil specification

V300049

1

2

4
5

3

8

6

7

10

9

Output shaft bearing axial play
Output shaft bearing axial play

0.00 - 0.10 mm

Bearing axial pre-load, main and
input shafts
Bearing axial pre-load, main and input shafts
8/9S-109

0.18 - 0.30 mm

16S-109

0.18 - 0.30 mm

Bearing axial pre-load, auxiliary shaft
Bearing axial pre-load, auxiliary shaft
8/9S-109

0.18 - 0.30 mm

16S-109

0.18 - 0.30 mm

Retaining element
Standard spring force

168 N

Heavy-duty spring force

191 N

ᓻ 200337

3

TECHNICAL DATA

ZF 8/9/16S-109 gearbox

CF65/75/85 series

5-2

5.2 TIGHTENING TORQUES

The tightening torques stated in this section are
different from the standard tightening torques
included in the overview of standard tightening
torques.
Any other threaded connections that are
not specified must therefore be tightened to the
torque stated in the overview of
standard tightening torques.

When attachment bolts and nuts are to be
replaced, it is important that they are of exactly
the same length and property class as the ones
removed unless stated otherwise.

Gearbox to engine
M8 attachment bolts - 10.9

30 Nm

M10 attachment bolts - 10.9

60 Nm

M12 attachment bolts - 10.9

110 Nm

Drive flange
Retaining plate attachment bolts

60 Nm

Gearbox front cover
Attachment bolts

25 Nm

Bearing cover
Output shaft bearing cover

25 Nm

Control bearing cover

25 Nm

Air connection banjo bolt

38 Nm

Shift control high/low
Shifting fork high/low bolts

180 Nm

Gear engaging cylinder piston lock nut

180 Nm

Gear engaging cylinder attachment bolts

50 Nm

Air connection banjo bolt

38 Nm

Rear gearbox cover attachment bolts

50 Nm

Plugs
M24 drain plug

60 Nm

M38 drain plug

120 Nm

Level check/filler plug

60 Nm

0

ᓻ 200337

0

3

CF65/75/85 series

ZF 8/9/16S-109 gearbox

TECHNICAL DATA

5-3

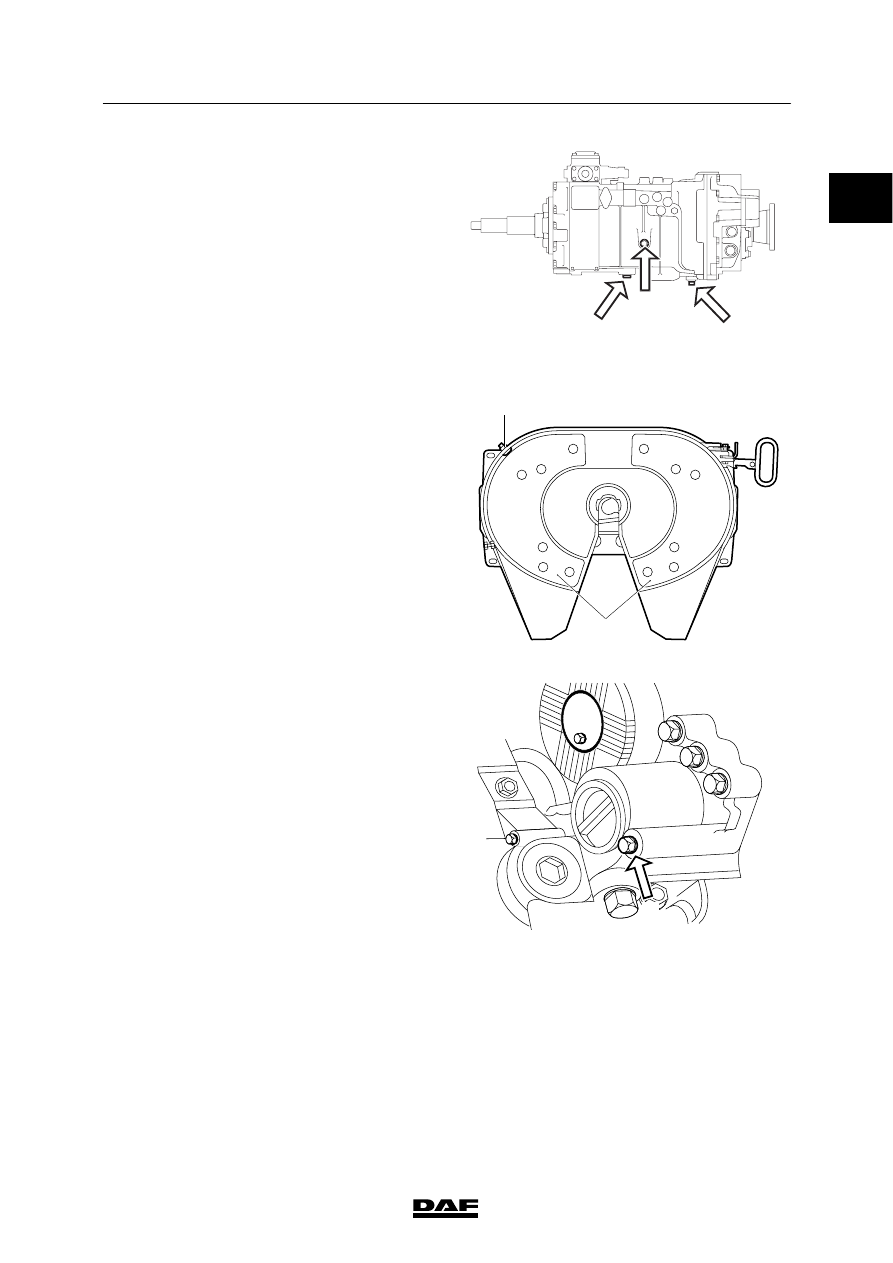

Plugs
Gearbox with integrated intarder
Drain plug (B)

M24

60 Nm

Drain plug (B)

M38

120 Nm

Drain plug (C)

60 Nm

Level check/filler plug (A).

60 Nm

Oil filter attachment bolt (1)

23 Nm

M3017

B

B

A

V300372

1

2

M3052

1

ᓻ 200337

3

TECHNICAL DATA

ZF 8/9/16S-109 gearbox

CF65/75/85 series

5-4

5.3 FILLING CAPACITIES

Filling amounts, ZF gearboxes without
intarder

Gearbox type

Filling amounts at oil change

(litres)

First filling, e.g. during repair

(litres)

ZF 8/16S-109

9

9.5

ZF 9/S-109

8

8.5

Filling amounts, ZF gearboxes with
integrated intarder

Gearbox type

Filling amounts at oil change

(litres)

First filling, e.g. during repair

(litres)

ZF 8/16S-109

12.5

22

ZF 9S-109

12

21
