DAF XF105. Manual - part 84

0

©

 200528

1-41

DMCI engine management system

TECHNICAL DATA

XF105 series

(1) Measured with plus probe on pin B60 and minus probe on

pin C16

i400848

0

2

4

6

U (V)

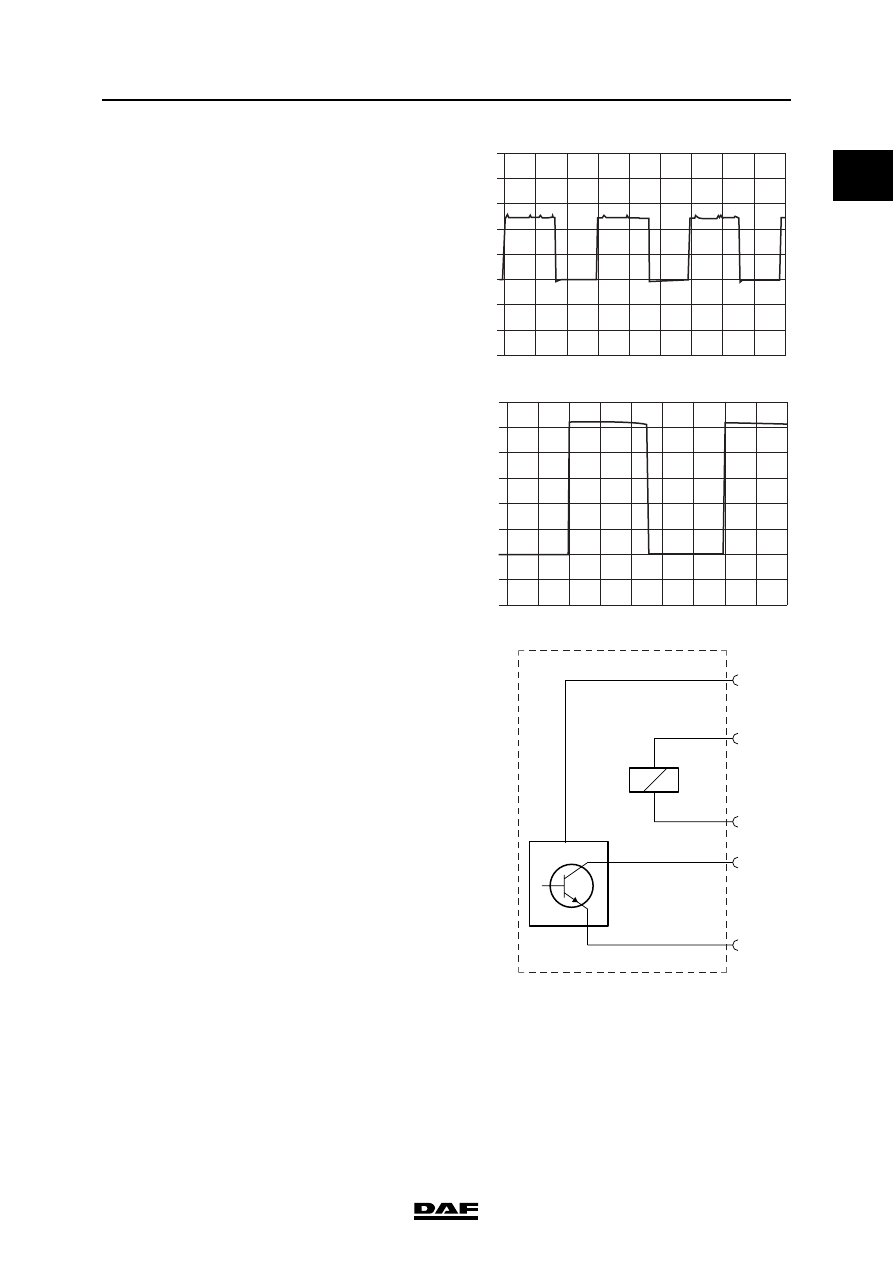

Type of speed sensor

Hall

Speed sensor output signal

Square-wave

signal 5 V

Frequency at 1000 rpm fan

speed

100 Hz

Pulses per fan revolution

6

U (V)

15

20

25

10

  5

  0

i400847

Fan clutch control

earth-controlled

duty cycle

(0 - 100%

Duty cycle voltage level

24 V

Frequency of duty

cycle signal

2 Hz

Duty cycle high

(1)

Decreasing fan

speed

Duty cycle low

(1)

Increasing fan

speed

5

4

3

1

2

i 400456

1.

Fan speed sensor output signal

2.

Fan speed sensor earth

3.

Fan clutch control signal

4.

Fan clutch supply voltage 24V

5.

Fan speed sensor supply voltage 5V

0

TECHNICAL DATA

1-42

©

 200528

DMCI engine management system

XF105 series

1

©

 200528

1

Contents

DMCI ENGINE MANAGEMENT SYSTEM

XF105 series

CONTENTS

Page

Date

1.

SYSTEM DESCRIPTION  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 . . . . . 200528
1.1

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 . . . . . 200528

1.2

Electrical system . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2 . . . . . 200528

1.3

System description of fuel system . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5 . . . . . 200528

2.

DESCRIPTION OF COMPONENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 . . . . . 200528
2.1

DMCI electronic unit  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 . . . . . 200528

2.2

Accelerator pedal sensor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2 . . . . . 200528

2.3

Coolant temperature sensor  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4 . . . . . 200528

2.4

2

nd

 coolant temperature sensor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4 . . . . . 200528

2.5

Inlet air boost pressure and temperature sensor . . . . . . . . . . . . . . . . . . . . 2-5 . . . . . 200528

2.6

Fuel pressure and temperature sensor . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7 . . . . . 200528

2.7

Engine oil pressure and temperature sensor. . . . . . . . . . . . . . . . . . . . . . . 2-8 . . . . . 200528

2.8

Crankshaft sensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9 . . . . . 200528

2.9

Camshaft sensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12 . . . . 200528

2.10 Waste gate valve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15 . . . . 200528
2.11 Pump unit  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17 . . . . 200528
2.12 Injector. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-23 . . . . 200528
2.13 Electronically controlled fan clutch  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-27 . . . . 200528

3.

CONTROL FUNCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1 . . . . . 200528
3.1

System status  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1 . . . . . 200528

3.2

CAN controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3 . . . . . 200528

3.3

Pre-glowing and after-glowing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5 . . . . . 200528

3.4

Immobiliser and start interruption  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7 . . . . . 200528

3.5

Cylinder detection and synchronisation . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9 . . . . . 200528

3.6

Fuel injection when starting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14 . . . . 200528

3.7

Injection timing control. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15 . . . . 200528

3.8

Idling control  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16 . . . . 200528

3.9

Turbocharger pressure control  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17 . . . . 200528

3.10 Smoke limitation  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19 . . . . 200528
3.11 Engine brake control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20 . . . . 200528
3.12 Fan clutch control  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24 . . . . 200528
3.13 Engine protection functions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-27 . . . . 200528
3.14 Vehicle speed limiting functions  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-32 . . . . 200528
3.15 Cruise control  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-34 . . . . 200528
3.16 Downhill Speed Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-37 . . . . 200528
3.17 Engine speed control. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-40 . . . . 200528

4.

DIAGRAMS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1 . . . . . 200528
4.1

Key to block diagram DMCI. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1 . . . . . 200528

4.2

Block diagram DMCI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3 . . . . . 200528

1

DMCI ENGINE MANAGEMENT SYSTEM

2

©

 200528

Contents

XF105 series
