Chrysler Aspen (2009 year). Manual - part 27

2. Rotate the socket 1/4 turn counterclockwise.

3. Pull bulb from socket.

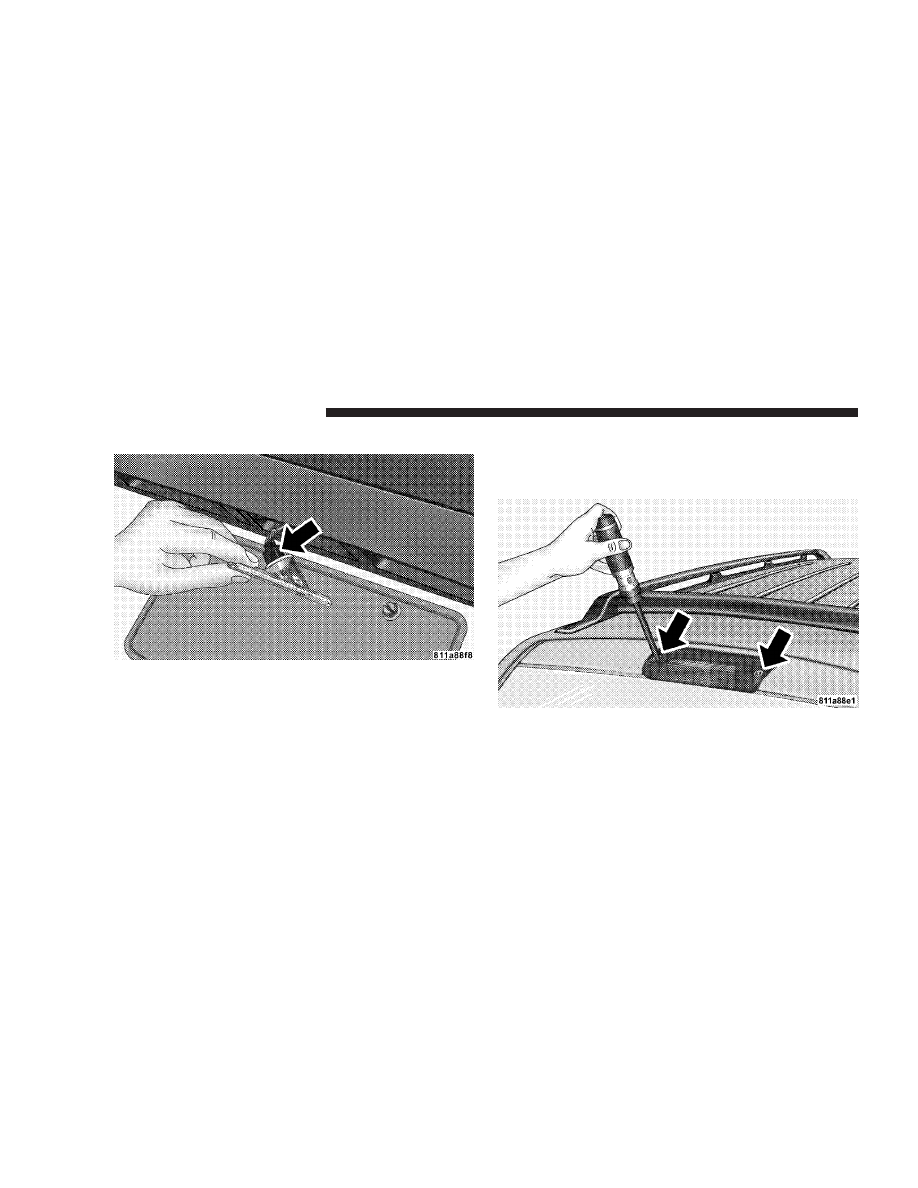

Center High-Mounted Stoplight

1. Remove two screws securing stoplight housing assem-
bly to the liftgate.

428

MAINTAINING YOUR VEHICLE

2. Turn socket 1/4 counterclockwise and free from hous-
ing.

3. Pull bulb straight from socket to remove.

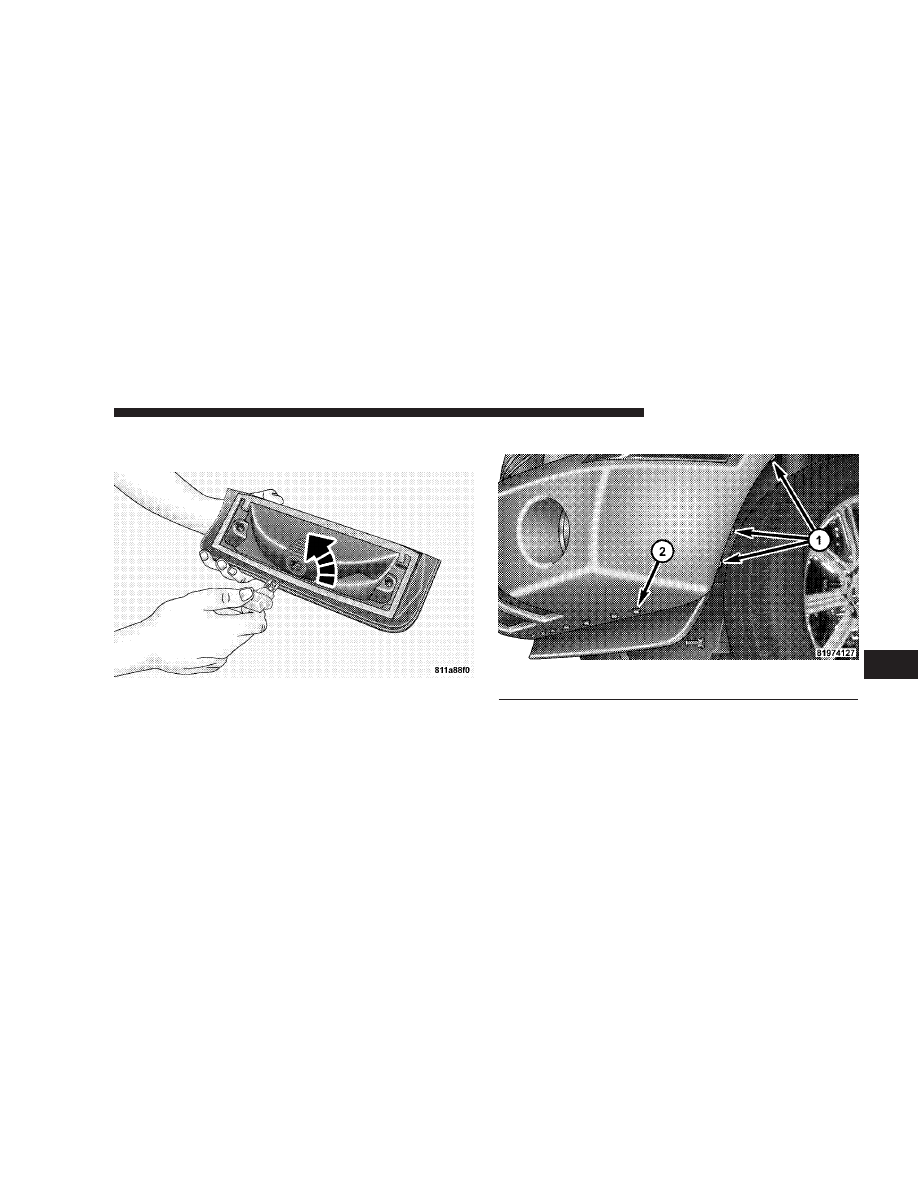

Fog Lights

To replace the left foglamp bulb:

1. Remove the three wheel liner screws

1 - Wheel Liner Screws
2 - Far Left Air Dam Screw

MAINTAINING YOUR VEHICLE

429

7

2. Remove the far left air dam screw at the bottom of the
fascia.

3. Peel back the liner and access the fog light.

4. Rotate the socket and connector 1/4 turn counter-
clockwise and pull straight reward to disengage from the
light.

5. Remove the bulb from the socket and replace.

The right fog light can be accessed from below the
vehicle. Follow the previous Steps 4 and 5 of the left fog
light to replace the bulb.

NOTE:

These are halogen bulbs. Take care not to touch

the bulb with your fingers. Body oils from your fingers
could cause excessive heat build-up, which reduces bulb
life.

430

MAINTAINING YOUR VEHICLE

FLUIDS AND CAPACITIES

U.S.

Metric

Fuel (Approximate)

27 Gallons

102 Liters

Engine Oil with Filter
4.7L Engine (SAE 5W-20, API Certified)

6 Quarts

5.7 Liters

5.7L Engine (SAE 5W-20, API Certified)

7 Quarts

6.6 Liters

Cooling System (Includes 2.1 Quarts/2 Liters for Cool-
ant Bottle)
4.7L Engine (MOPAR

t Antifreeze/Coolant 5 Year/

100,000 Mile Formula)

14.2 Quarts

13.5 Liters

5.7L Engine (MOPAR

t Antifreeze/Coolant 5 Year/

100,000 Mile Formula)

16.6 Quarts

15.8 Liters

NOTE:

All fluid capacities are approximate.

MAINTAINING YOUR VEHICLE

431

7

FLUIDS, LUBRICANTS AND GENUINE PARTS

Engine

Component

Fluid, Lubricant, or Genuine Part

Engine Coolant

MOPAR

t Antifreeze/Coolant 5 Year/100,000 Mile Formula HOAT (Hybrid

Organic Additive Technology).

Engine Oil (4.7L/5.7L Engines)

Use API Certified SAE 5W-20 Engine Oil, meeting the requirements of
Chrysler Material Standard MS-6395. Refer to your engine oil filler cap for
correct SAE grade. NOTE: Vehicles equipped with a 5.7L engine must use
SAE 5W-20 oil. Failure to do so may result in improper operation of the
Multi-Displacement System (MDS).

Engine Oil Filter

MOPAR

t Engine Oil Filter, P/N 5281090 or equivalent.

Spark Plugs (4.7L Engine)

Upper Bank — FR8TE2 (Gap 0.039 in [.99 mm]) Lower Bank — FR8T1332
(Gap 0.051 in [1.30 mm])

Spark Plugs (5.7L Engine)

REC14MCC4 (Gap 0.043 in [1.09 mm])

Fuel Selection (4.7L Engine)

87 Octane

Fuel Selection (5.7L Engine)

87 Octane Acceptable - 89 Octane Recommended

432

MAINTAINING YOUR VEHICLE

Chassis

Component

Fluid, Lubricant, or Genuine Part

Automatic Transmission

MOPAR

t ATF+4, Automatic Transmission Fluid.

Transfer Case

MOPAR

t ATF+4, Automatic Transmission Fluid.

Front Axle

SAE 75W-90 Multipurpose Type, GL-5 Gear Lubricant or equivalent.

Rear Axle

SAE 75W-140 Synthetic Gear Lubricant or equivalent.

Brake Master Cylinder

MOPAR

t DOT 3 and SAE J1703 should be used or equivalent. If DOT 3

brake fluid is not available, then DOT 4 is acceptable. Use only recom-
mended brake fluids.

Power Steering Reservoir

MOPAR

t ATF+4, Automatic Transmission Fluid.

MAINTAINING YOUR VEHICLE

433

7

MAINTENANCE SCHEDULES

CONTENTS

m Emissions Control System Maintenance . . . . . . 436
m Maintenance Schedule . . . . . . . . . . . . . . . . . . 436

▫ Required Maintenance Intervals . . . . . . . . . . 438

8

M

A

I

N

T
E

N
A
N
C

E

S
C
H
E
D
U
L
E
S

EMISSIONS CONTROL SYSTEM MAINTENANCE

The Scheduled Maintenance services listed in bold type,
must be done at the times or mileages specified to ensure
the continued proper functioning of the Emissions Con-
trol System. These, and all other maintenance services
included in this manual, should be done to provide best
vehicle performance and reliability. More frequent main-
tenance may be needed for vehicles in severe operating
conditions, such as dusty areas and very short trip
driving.

Inspection and service should also be done anytime a
malfunction is suspected.

NOTE:

Maintenance, replacement, or repair of the emis-

sions control devices and systems on your vehicle may be
performed by any automotive repair establishment or
individual using any automotive part that has been
certified pursuant to U.S. EPA or in the State of Califor-
nia, California Air Resources Board regulations.

MAINTENANCE SCHEDULE

The oil change indicator system will remind you that it is
time to take your vehicle in for scheduled maintenance.

On Electronic Vehicle Information Center (EVIC)
equipped vehicles “Oil Change Required” will be dis-
played in the EVIC and a single chime will sound,
indicating that an oil change is necessary.

On non-EVIC equipped vehicles “Change Oil” will flash
in the instrument cluster odometer and a single chime
will sound, indicating that an oil change is necessary.

Based on engine operation conditions the oil change
indicator message will illuminate, this means that service
is required for your vehicle. Have your vehicle serviced
as soon as possible, within the next 500 miles (805 km).

436

MAINTENANCE SCHEDULES

8

M

A

I

N

T
E

N
A
N
C

E

S
C
H
E
D
U
L
E
S

NOTE:

• The oil change indicator message will not monitor the

time since the last oil change. Change your vehicle’s
oil if it has been 6 months since your last oil change
even if the oil change indicator message is NOT
illuminated.

• Change your engine oil more often if you drive your

vehicle off-road for an extended period of time.

• Under no circumstances should oil change intervals

exceed 6,000 miles (10 000 km) or 6 months, whichever
comes first.

Your authorized dealer will reset the oil change indicator
message after completing the scheduled oil change. If this
scheduled oil change is performed by someone other
than your authorized dealer the message can be reset by
referring to the steps described under “OIL CHANGE
REQUIRED – If Equipped” under “System Status (EVIC

Displays)” in Section 3, or under “Odometer/Trip Odom-
eter” under “Instrument Cluster Description” in Section
4.

At Each Stop for Fuel

• Check the engine oil level about five minutes after a

fully warmed engine is shut off. Checking the oil level
while the vehicle is on level ground will improve the
accuracy of the oil level reading. Add oil only when
the level is at or below the ADD or MIN mark.

• Check the windshield washer solvent and add if

required.

Once a Month

• Check tire pressure and look for unusual wear or

damage.

• Inspect the battery and clean and tighten the terminals

as required.

MAINTENANCE SCHEDULES

437

8

M

A

I

N

T
E

N
A
N
C

E

S
C
H
E
D
U
L
E
S

• Check the fluid levels of coolant reservoir, brake

master cylinder, power steering and transmission and
add as needed.

• Check all lights and other electrical items for correct

operation.

At Each Oil Change

• Change the engine oil filter.
• Inspect the brake hoses and lines.

CAUTION!

Failure to perform the required maintenance items
may result in damage to the vehicle.

Required Maintenance Intervals

NOTE:

** Vehicles built with the 4.7L engine are

equipped with 16 spark plugs; one set is located on the
top of the engine under the coils and the second set is
located on the side of the engine.

The spark plugs located under the coils are a standard
plug and must be changed every 30,000 miles (50 000
km).

The spark plugs located on the side of the engine are a
premium plug and must be changed every 102,000 miles
(170 000 km).

438

MAINTENANCE SCHEDULES

8

M

A

I

N

T
E

N
A
N
C

E

S
C
H
E
D
U
L
E
S

6,000 Miles (10,000 km) or
6 Months Maintenance Service
Schedule

❏ Change the engine oil and engine oil

filter.

❏ Rotate tires.

Odometer Reading

Date

Repair Order #

Dealer Code

Signature Authorized Chrysler Dealer

12,000 Miles (20,000 km) or 12 Months Maintenance Service
Schedule

❏ Change the engine oil and engine oil filter.
❏ Rotate tires.
❏ If using your vehicle for any of the following: Dusty or off-road conditions. Inspect the

engine air cleaner filter; replace if necessary.

❏ Inspect the brake linings; replace if necessary.
❏ Inspect the CV joints.
❏ Inspect exhaust system.

Odometer Reading

Date

Repair Order #

Dealer Code

Signature Authorized Chrysler Dealer

MAINTENANCE SCHEDULES

439

8

M

A

I

N

T
E

N
A
N
C

E

S
C
H
E
D
U
L
E
S

18,000 Miles (30,000 km) or
18 Months Maintenance
Service Schedule

❏ Change the engine oil and engine oil

filter.

❏ Rotate tires.
❏ Inspect the front and rear axle fluid;

change if using your vehicle for police,
taxi, fleet, off-road or frequent trailer
towing.

Odometer Reading

Date

Repair Order #

Dealer Code

Signature Authorized Chrysler Dealer

24,000 Miles (40,000 km) or
24 Months Maintenance
Service Schedule

❏ Change the engine oil and engine oil

filter.

❏ Rotate tires.
❏ If using your vehicle for any of the

following: Dusty or off-road conditions.
Inspect the engine air cleaner filter;
replace if necessary.

❏ Inspect the brake linings; replace if

necessary.

❏ Inspect the CV joints.
❏ Inspect exhaust system.
❏ Inspect the front suspension, tie rod ends

and boot seals; replace if necessary.

Odometer Reading

Date

Repair Order #

Dealer Code

Signature Authorized Chrysler Dealer

30,000 Miles (50,000 km) or
30 Months Maintenance
Service Schedule

❏ Change the engine oil and engine oil

filter.

❏ Rotate tires.
❏ Replace the engine air cleaner filter.
❏ Replace the top row of spark plugs on

4.7L engines. **

❏ Replace the spark plugs on 5.7L

engines.

❏ Inspect the transfer case fluid.

Odometer Reading

Date

Repair Order #

Dealer Code

Signature Authorized Chrysler Dealer

440

MAINTENANCE SCHEDULES

8

M

A

I

N

T
E

N
A
N
C

E

S
C
H
E
D
U
L
E
S

36,000 Miles (60,000 km) or
36 Months Maintenance
Service Schedule

❏ Change the engine oil and engine oil

filter.

❏ Rotate tires.
❏ If using your vehicle for any of the

following: Dusty or off-road conditions.
Inspect the engine air cleaner filter;
replace if necessary.

❏ Inspect the brake linings; replace if

necessary.

❏ Inspect the front and rear axle fluid;

change if using your vehicle for police,
taxi, fleet, off-road or frequent trailer
towing.

Odometer Reading

Date

Repair Order #

Dealer Code

Signature Authorized Chrysler Dealer

42,000 Miles (70,000 km) or
42 Months Maintenance
Service Schedule

❏ Change the engine oil and engine oil

filter.

❏ Rotate tires.

Odometer Reading

Date

Repair Order #

Dealer Code

Signature Authorized Chrysler Dealer

48,000 Miles (80,000 km) or
48 Months Maintenance
Service Schedule

❏ Change the engine oil and engine oil

filter.

❏ Rotate tires.
❏ If using your vehicle for any of the

following: Dusty or off-road conditions.
Inspect the engine air cleaner filter;
replace if necessary.

❏ Inspect the brake linings; replace if

necessary.

❏ Inspect the CV joints.
❏ Inspect exhaust system.
❏ Inspect the front suspension, tie rod ends

and boot seals; replace if necessary.

Odometer Reading

Date

Repair Order #

Dealer Code

Signature Authorized Chrysler Dealer

MAINTENANCE SCHEDULES

441

8

M

A

I

N

T
E

N
A
N
C

E

S
C
H
E
D
U
L
E
S

54,000 Miles (90,000 km) or
54 Months Maintenance
Service Schedule

❏ Change the engine oil and engine oil

filter.

❏ Rotate tires.
❏ Inspect the front and rear axle fluid;

change if using your vehicle for police,
taxi, fleet, off-road or frequent trailer
towing.

Odometer Reading

Date

Repair Order #

Dealer Code

Signature Authorized Chrysler Dealer

60,000 Miles (100,000 km) or 60 Months Maintenance Service
Schedule

❏ Change the engine oil and engine oil filter.
❏ Rotate tires.
❏ Replace the engine air cleaner filter.
❏ Replace the top row of spark plugs on 4.7L engines. **
❏ Replace the spark plugs on 5.7L engines.
❏ Inspect the brake linings; replace if necessary.
❏ Change the automatic transmission fluid and filter if using your vehicle for any of the

following: police, taxi, fleet or frequent trailer towing.

❏ Inspect the transfer case fluid.
❏ Change the transfer case fluid if using your vehicle for any of the following: police, taxi,

fleet, off-road or frequent trailer towing.

❏ Flush and replace the engine coolant at 60 months if not done at 102,000 miles (170 000

km).

Odometer Reading

Date

Repair Order #

Dealer Code

Signature Authorized Chrysler Dealer

442

MAINTENANCE SCHEDULES

8

M

A

I

N

T
E

N
A
N
C

E

S
C
H
E
D
U
L
E
S

66,000 Miles (110,000 km) or
66 Months Maintenance
Service Schedule

❏ Change the engine oil and engine oil

filter.

❏ Rotate tires.

Odometer Reading

Date

Repair Order #

Dealer Code

Signature Authorized Chrysler Dealer

72,000 Miles (120,000 km) or 72 Months Maintenance Service
Schedule

❏ Change the engine oil and engine oil filter.
❏ Rotate tires.
❏ If using your vehicle for any of the following: Dusty or off-road conditions. Inspect the

engine air cleaner filter; replace if necessary.

❏ Inspect the brake linings; replace if necessary.
❏ Inspect the CV joints.
❏ Inspect the front and rear axle fluid; change if using your vehicle for police, taxi, fleet,

off-road or frequent trailer towing.

❏ Inspect exhaust system.
❏ Inspect the front suspension, tie rod ends and boot seals; replace if necessary.

Odometer Reading

Date

Repair Order #

Dealer Code

Signature Authorized Chrysler Dealer

MAINTENANCE SCHEDULES

443

8

M

A

I

N

T
E

N
A
N
C

E

S
C
H
E
D
U
L
E
S
