• If you carry special cargo such as chemicals, fertilizers,

de-icer salt, etc., be sure that such materials are well
packaged and sealed.

• If a lot of driving is done on gravel roads, consider

mud or stone shields behind each wheel.

• Use MOPARt Touch Up Paint on scratches as soon as

possible. Your authorized dealer has touch up paint to
match the color of your vehicle.

Wheel and Wheel Trim Care
All wheels and wheel trim, especially aluminum and
chrome plated wheels, should be cleaned regularly with
a mild soap and water to prevent corrosion. To remove
heavy soil, use MOPAR

t Wheel Cleaner or select a

nonabrasive, non-acidic cleaner. Do not use scouring
pads, steel wool, a bristle brush or metal polishes. Only
MOPAR

t cleaners are recommended. Do not use oven

cleaner. Avoid automatic car washes that use acidic
solutions or harsh brushes that may damage the wheels’
protective finish.

YES Essentials

t Fabric Cleaning Procedure – If

Equipped
YES Essentials

t seats may be cleaned in the following

manner:

• Remove as much of the stain as possible by blotting

with a clean, dry towel.

• Blot any remaining stain with a clean, damp towel.
• For tough stains, apply MOPARt Total Clean or a mild

soap solution to a clean, damp cloth and remove stain.
Use a fresh, damp towel to remove soap residue.

• For grease stains, apply MOPARt Multi-Purpose

Cleaner to a clean, damp cloth and remove stain. Use
a fresh, damp towel to remove soap residue.

412

MAINTAINING YOUR VEHICLE

• Do not use any solvents or protectants on YES Essen-

tials

t products.

Interior Care
Use MOPAR

t Total Clean to clean fabric upholstery and

carpeting.

Interior trim should be cleaned starting with a damp
cloth, a damp cloth with MOPAR

t Total Clean, then

MOPAR

t Spot & Stain Remover, if absolutely necessary.

Do not use harsh cleaners or Armorall. Use MOPAR

t

Total Clean to clean vinyl upholstery.

Leather Seat Care and Cleaning
MOPAR

t Total Clean is specifically recommended for

leather upholstery.

Your leather upholstery can be best preserved by regular
cleaning with a damp soft cloth. Small particles of dirt
can act as an abrasive and damage the leather upholstery
and should be removed promptly with a damp cloth.

Stubborn soils can be removed easily with a soft cloth
and MOPAR

t Total Clean. Care should be taken to avoid

soaking your leather upholstery with any liquid. Please
do not use polishes, oils, cleaning fluids, solvents, deter-
gents, or ammonia based cleaners to clean your leather
upholstery. Application of a leather conditioner is not
required to maintain the original condition.

WARNING!

Do not use volatile solvents for cleaning purposes.
Many are potentially flammable, and if used in
closed areas they may cause respiratory harm.

Cleaning Headlights
Your vehicle has plastic headlights that are lighter and
less susceptible to stone breakage than glass headlights.

Plastic is not as scratch resistant as glass and therefore
different lens cleaning procedures must be followed.

MAINTAINING YOUR VEHICLE

413

7

To minimize the possibility of scratching the lenses and
reducing light output, avoid wiping with a dry cloth. To
remove road dirt, wash with a mild soap solution fol-
lowed by rinsing.

Do not use abrasive cleaning components, solvents, steel
wool or other aggressive material to clean the lenses.

Glass Surfaces
All glass surfaces should be cleaned on a regular basis
with any commercial household-type glass cleaner.
Never use an abrasive type cleaner. Use caution when
cleaning inside rear windows equipped with electric
defrosters or windshields equipped with a windshield
wiper de-icer. Do not use scrapers or other sharp instru-
ments which may scratch the elements.

When cleaning the rear view mirror, spray cleaner on the
towel or rag that you are using. Do not spray cleaner
directly on the mirror.

Cleaning Plastic Instrument Cluster Lenses
The lenses in front of the instruments in this vehicle are
molded in clear plastic. When cleaning the lenses, care
must be taken to avoid scratching the plastic.

1. Clean with a wet soft rag. A mild soap solution may be
used, but do not use high alcohol content or abrasive
cleaners. If soap is used, wipe clean with a clean damp rag.

2. Dry with a soft tissue.

Seat Belt Maintenance
Do not bleach, dye or clean the belts with chemical
solvents or abrasive cleaners. This will weaken the fabric.
Sun damage will also weaken the fabric.

If the belts need cleaning, use a mild soap solution or
lukewarm water. Do not remove the belts from the
vehicle to wash them.

Replace the belts if they appear frayed or worn or if the
buckles do not work properly.

414

MAINTAINING YOUR VEHICLE

FUSES

CAUTION!

When replacing a blown fuse, it is important to use
only a fuse having the correct amperage rating. The
use of a fuse with a rating other than indicated may
result in a dangerous electrical system overload. If a
properly rated fuse continues to blow, it suggests a
problem in the circuit that must be corrected.

Interior Fuses

The fuse block contains blade-type mini-fuses, relays,
and circuit breakers for high-current circuits. It is located
in the left kick panel. It is accessible through a snap-in
cover.

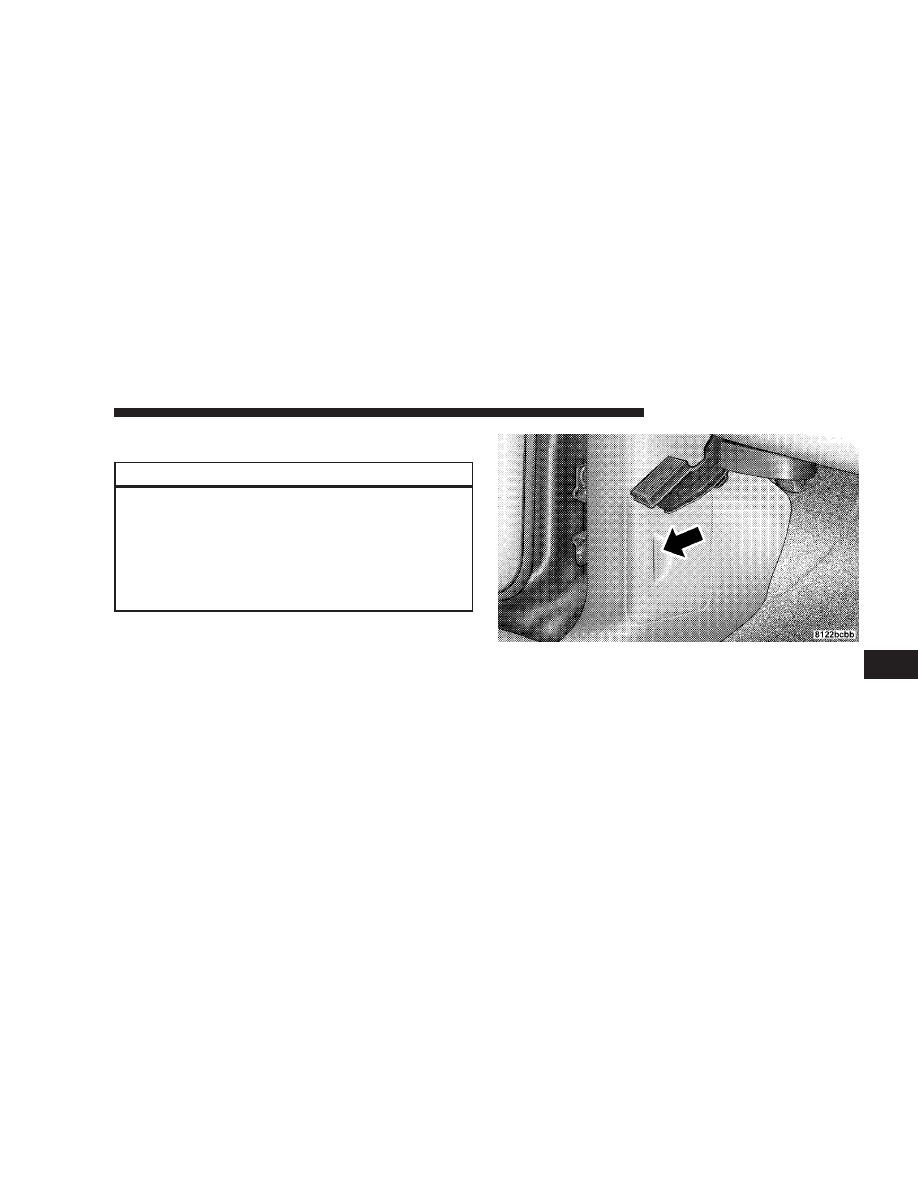

Fuse Block Cover

MAINTAINING YOUR VEHICLE

415

7

Cavity

Mini Fuse/Color

Description

F1

15 Amp Blue

Instrument Cluster

Battery Feed

F 2

10 Amp Red

Spare

F3

10 Amp Red

Ignition Run/Start for

Next Generation Control-

ler (NGC), Integrated

Power Module (IPM),

A/C Relay and Fuel

Pump Relay

F4

10 Amp Red

Door Node and Non-

Memory Power Mirror

Switch Battery Feed

F5

(2) 10 Amp Red

Airbags (two Fuses in

Yellow Holder)

F6

2 Amp Clear

Ignition Run/Start

Unlock

F7

25 Amp Natural

Radio Battery Feed

F8

10 Amp Red

Ignition Run/Start for

Cluster/Transfer Case/

Seat Sw. Back Lighting

F9

10 Amp Red

Satellite Digital Audio

Receiver (SDAR)/Digital

Video Disc (DVD)

Battery Feed

F10

10 Amp Red

Spare

F11

10 Amp Red

Heated Mirrors

F12

20 Amp Yellow

Cluster Battery Feed

F13

10 Amp Red

Ignition Run HVAC

Module/Heated Rear

Glass (EBL) Relay

F14

10 Amp Red

ABS Module Ignition

Run

F15

15 Amp Blue

Battery Feed Bluetooth

t,

Compass/Trip Computer

(CMTC), Sentry Key

t

Diagnostics

416

MAINTAINING YOUR VEHICLE

F16

20 Amp Yellow

Reconfigurable Power

Outlets

F17

20 Amp Yellow

Ignition Run / Rear Park

Assist / Second Row

Heated Seats

F18

20 Amp Yellow

Cigar Lighter Ignition

F19

10 Amp Red

Spare Fuse

F20

15 Amp Blue

Heating & Air Condition-

ing w/ATC Only Battery

Feed

F21

25 Amp Natural

Amplifier Battery Feed

Underhood Fuses (Power Distribution Center)

Your vehicle is equipped with an electrical power distri-
bution center located in the left side of the engine
compartment.

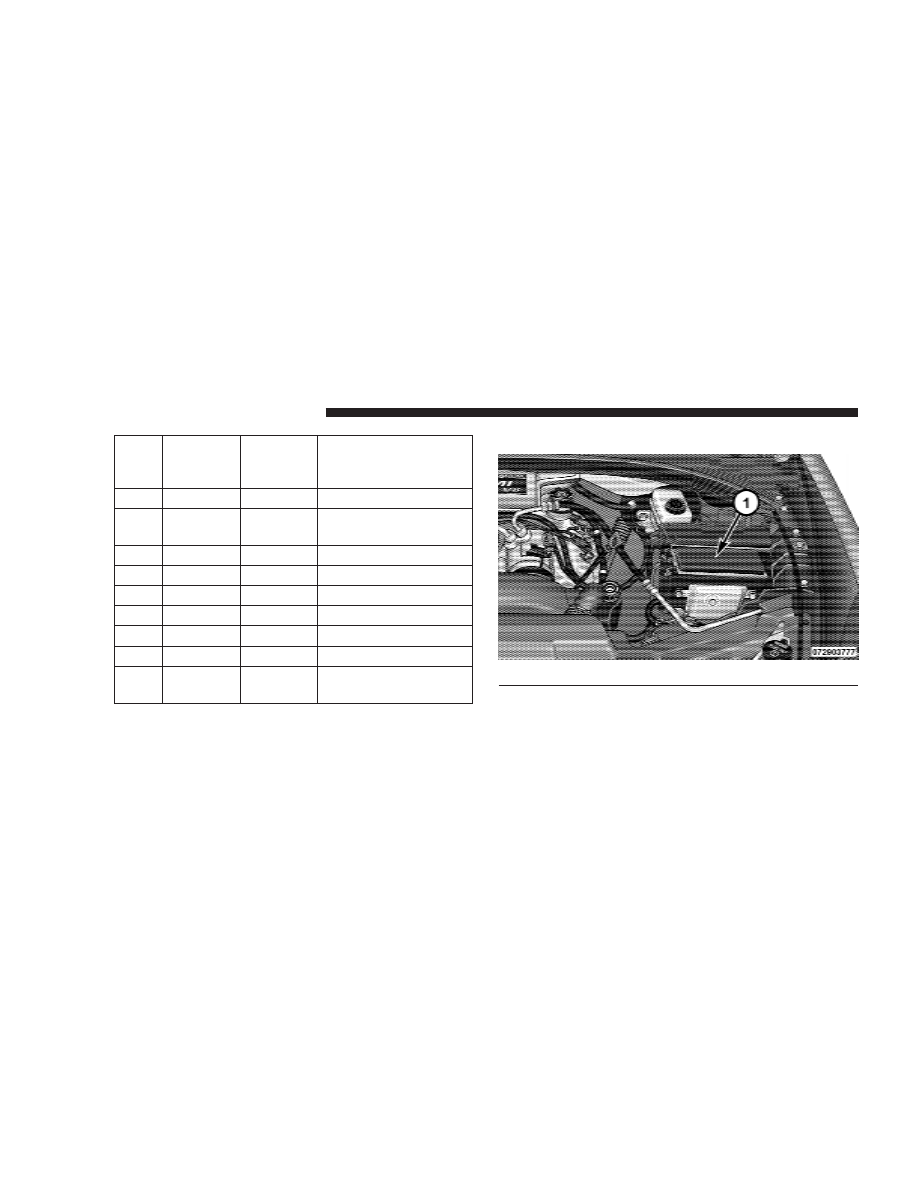

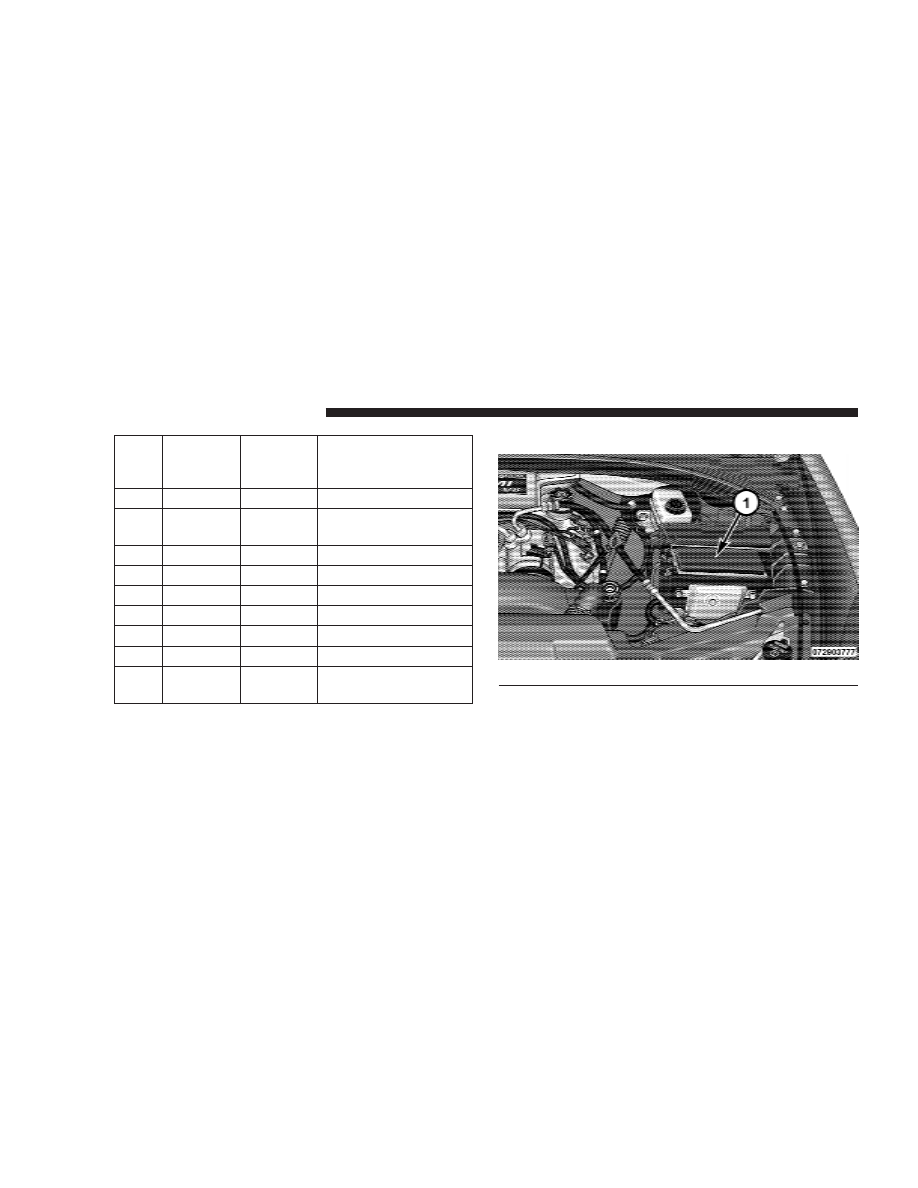

1 — Power Distribution Center

MAINTAINING YOUR VEHICLE

417

7

This center contains cartridge fuses, mini fuses and
relays. A description of each fuse and component may be
stamped on the inside cover, otherwise the cavity num-
ber of each fuse is stamped on the inside cover that
corresponds to the following chart. These fuses and
relays can be obtained from your authorized dealer.

Cav-

ity

Cartridge

Fuse /

Relay

Mini Fuse

Description

1

30 Amp
Pink

Starter

2

30 Amp
Pink

Front Wiper

3

40 Amp
Green

Brake Batt

4

30 Amp
Pink

JB Feed Acc # 2

5

40 Amp
Green

Power Seats

Cav-

ity

Cartridge

Fuse /

Relay

Mini Fuse

Description

6

30 Amp
Pink

Run Remote Relay
Feed

7

40 Amp
Green

Blower Motor Relay
Feed

8

40 Amp
Green

JB Feed Acc Delay

9

Spare

10

30 Amp
Pink

ASD

11

40 Amp
Green

Power Liftgate ( If
Equipped)

12

40 Amp
Green

JB Feed / Heated Rear
Glass (EBL)/T-Case
Brake

13

30 Amp
Pink

JB Feed RR

418

MAINTAINING YOUR VEHICLE

Cav-

ity

Cartridge

Fuse /

Relay

Mini Fuse

Description

14

40 Amp
Green

ESP Pump

15

50 Amp
Red

JB Feed

16

10 Amp
Red

Spare

17

Spare

18

20 Amp
Yellow

Fuel Pump

19

20 Amp
Yellow

Next Generation Con-
troller (NGC)

20

25 Amp
Clear

115V Power Inverter

21

20 Amp
Yellow

ABS Batt

Cav-

ity

Cartridge

Fuse /

Relay

Mini Fuse

Description

22

20 Amp
Yellow

Next Generation Con-
troller (NGC) Batt

23

20 Amp
Yellow

Trailer Tow

24

15 Amp
Blue

A/C Clutch

25

15 Amp
Blue

Stop Lamp Switch

26

Spare

27

20 Amp
Yellow

Run/Start Relay Feed

28

Spare

29

Relay

Run Start

30

Relay

Run Remote

31

Spare

MAINTAINING YOUR VEHICLE

419

7

Cav-

ity

Cartridge

Fuse /

Relay

Mini Fuse

Description

32

Relay

Starter

33

Relay

Electronic Automatic
Transaxle (EATX)

34

Relay

AC Clutch

35

Relay

Fuel Pump Rly

36

Spare

37

Relay

Stop Lamp Switch

38

Spare

39

Relay

Blower Motor

40

Relay

Auto Shut Down
(ASD) Rly

Underhood Fuses (Integrated Power Module)

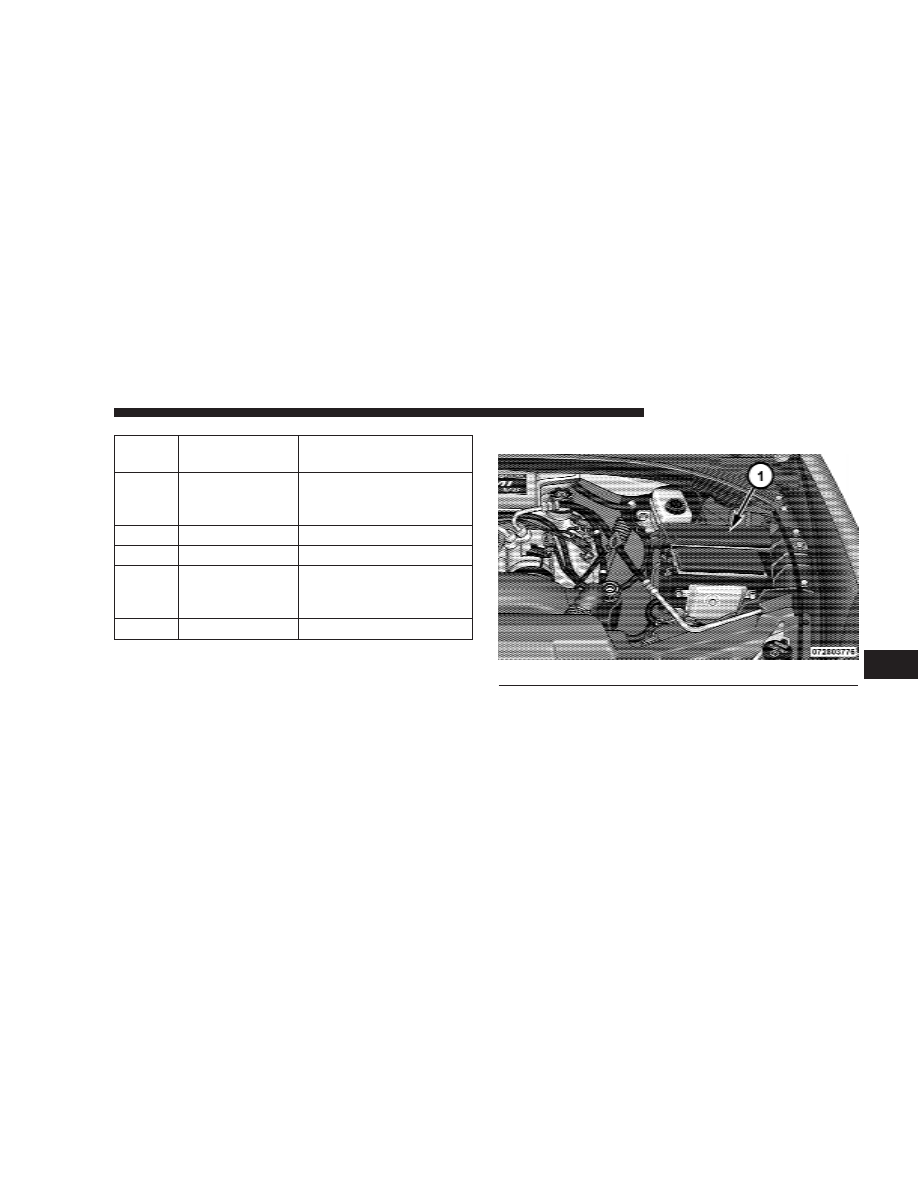

1 — Integrated Power Module

420

MAINTAINING YOUR VEHICLE

An integrated power module is located in the left side of
the engine compartment. This center contains cartridge
fuses, mini fuses and relays. A description of each fuse
and component may be stamped on the inside cover,
otherwise the cavity number of each fuse is stamped on
the inside cover that corresponds to the following chart.

Cav-

ity

Cartridge

Fuse /

Relay

Mini Fuse

Description

1

Relay

Wiper On/Off Rly

2

Relay

Wiper Hi/Lo Rly

3

Relay

Horn Rly

4

Relay

Rear Wiper Rly

5

Relay

Lt Trailer-Tow Stop/
Turn Rly

6

Relay

Rt Trailer-Tow Stop/
Turn Rly

7

Relay

Park Lamps Rly

Cav-

ity

Cartridge

Fuse /

Relay

Mini Fuse

Description

8

10 Amp
Red

Lt Park Lamps

9

10 Amp
Red

Trailer-Tow Park
Lamps

10

10 Amp
Red

Rt Park Lamps

11

Relay

Radiator Fan Hi Rly

12

20 Amp
Yellow

Front Control Module
(FCM) Batt #4

13

20 Amp
Yellow

Front Control Module
(FCM) Batt #2

14

20 Amp
Yellow

Adjustable Pedal

15

20 Amp
Yellow

Ft Fog Lamps

MAINTAINING YOUR VEHICLE

421

7

Cav-

ity

Cartridge

Fuse /

Relay

Mini Fuse

Description

16

20 Amp
Yellow

Horn

17

20 Amp
Yellow

Rear Wiper

18

20 Amp
Yellow

Front Control Module
(FCM) Batt #1

19

20 Amp
Yellow

Lt Trailer-Tow Stop/
Turn

20

20 Amp
Yellow

Front Control Module
(FCM) Batt #3

21

20 Amp
Yellow

Rt Trailer-Tow Stop/
Turn

22

30 Amp
Pink

Front Control Module
(FCM) BATT # 5

23

40 Amp
Green

Radiator Fan

Cav-

ity

Cartridge

Fuse /

Relay

Mini Fuse

Description

24

Relay

Radiator Fan Lo Rly

25

Relay

Ft Fog Lamps Rly

26

Relay

Adjustable Pedal Rly

27

30 Amp
Green

Ignition Off Draw
(IOD) #1

28

30 Amp
Green

Ignition Off Draw
(IOD) #2

29

Spare

30

Spare

422

MAINTAINING YOUR VEHICLE

VEHICLE STORAGE

If you are storing your vehicle for more than 21 days, we
recommend that you take the following steps to mini-
mize the drain on your vehicle’s battery:

• Disconnect the Ignition Off Draw (I.O.D.) fuses located

in the Power Distribution Center (PDC). The I.O.D.
cavity includes a snap-in retainer that allows the fuse
to be disconnected without removing it from the fuse
block.

• The transfer case should be placed in the 4HI mode

and kept in this position to minimize the battery drain.

• As an alternative to the above steps you may discon-

nect the negative cable from the battery.

REPLACEMENT LIGHT BULBS

LIGHT BULBS — Interior

Bulb No.

Dome Light . . . . . . . . . . . . . . . . . . . . Not Serviceable
Liftgate Lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 567
Overhead Console Lights. . . . . . . . . . . Not Serviceable
Reading Light. . . . . . . . . . . . . . . . . . . Not Serviceable
Visor Vanity Lights . . . . . . . . . . . . . . . Not Serviceable

LIGHT BULBS — Exterior

Bulb No.

Headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . H13
Front Park/Turn . . . . . . . . . . . . . . . . . . . . . . 3457AK
Backup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3057
Center High-Mounted Stop Light . . . . . . . . . . . . . 921
Front Side Marker . . . . . . . . . . . . . . . . . . . . . . . . 168
Fog Lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9145
License Plate Light . . . . . . . . . . . . . . . . . . . . . . . 168
Rear Tail, Stop, Turn Signal and Side Marker . . . . 3057

MAINTAINING YOUR VEHICLE

423

7

BULB REPLACEMENT

Headlights/Parking/Turn Signal

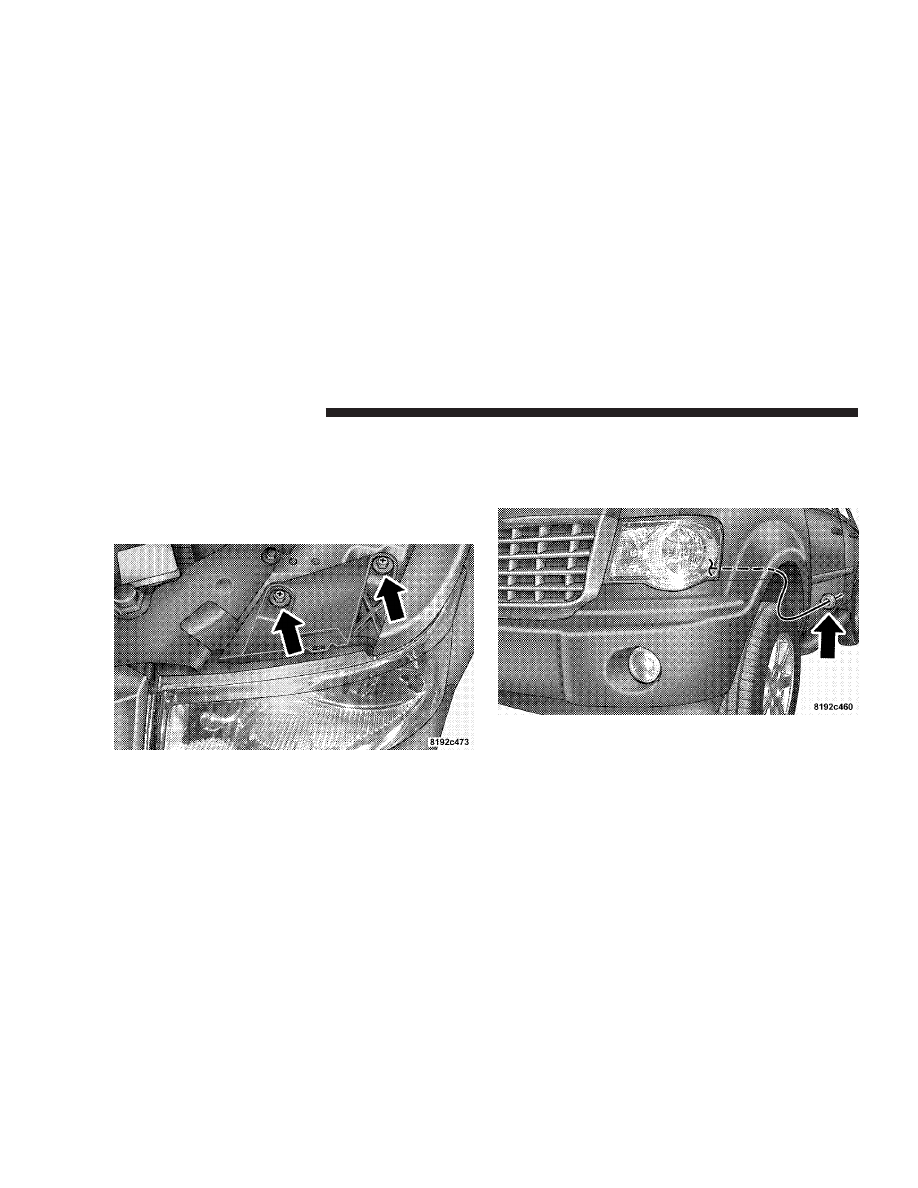

1. Remove the two bolts attaching the headlight to the
upper fender reinforcement (hood must be opened to
access bolts).

2. Remove one nut that attaches the headlight to the
inner fender panel. Access to the nut is possible by
opening the fender panel access door which is located in
the wheel liner.

3. Grasp the headlight and pull firmly to disengage the
headlight from the fender panel.

424

MAINTAINING YOUR VEHICLE

4. While firmly holding the headlight in your hands
disconnect all connectors by following the procedure
described in step number 5 below.

5. Remove the bulb connector from the headlight making
sure to pull and release the red tab on all connectors.
Loosen the connector by pressing down on the black
and/or green release which is located below or above the
red tab. The green release is located above the red tab on
the H13, the black release is located above the 3457AK
red tab.

6. Twist and remove socket from lamp.

7. Remove bulb from socket and replace.

NOTE:

These are Halogen bulbs. Take care not to touch

the bulb with your fingers. Body oils from your fingers
could cause excessive heat build-up which reduces bulb
life.

Tail Lights, Turn Signals And Backup Lights —
Replacement

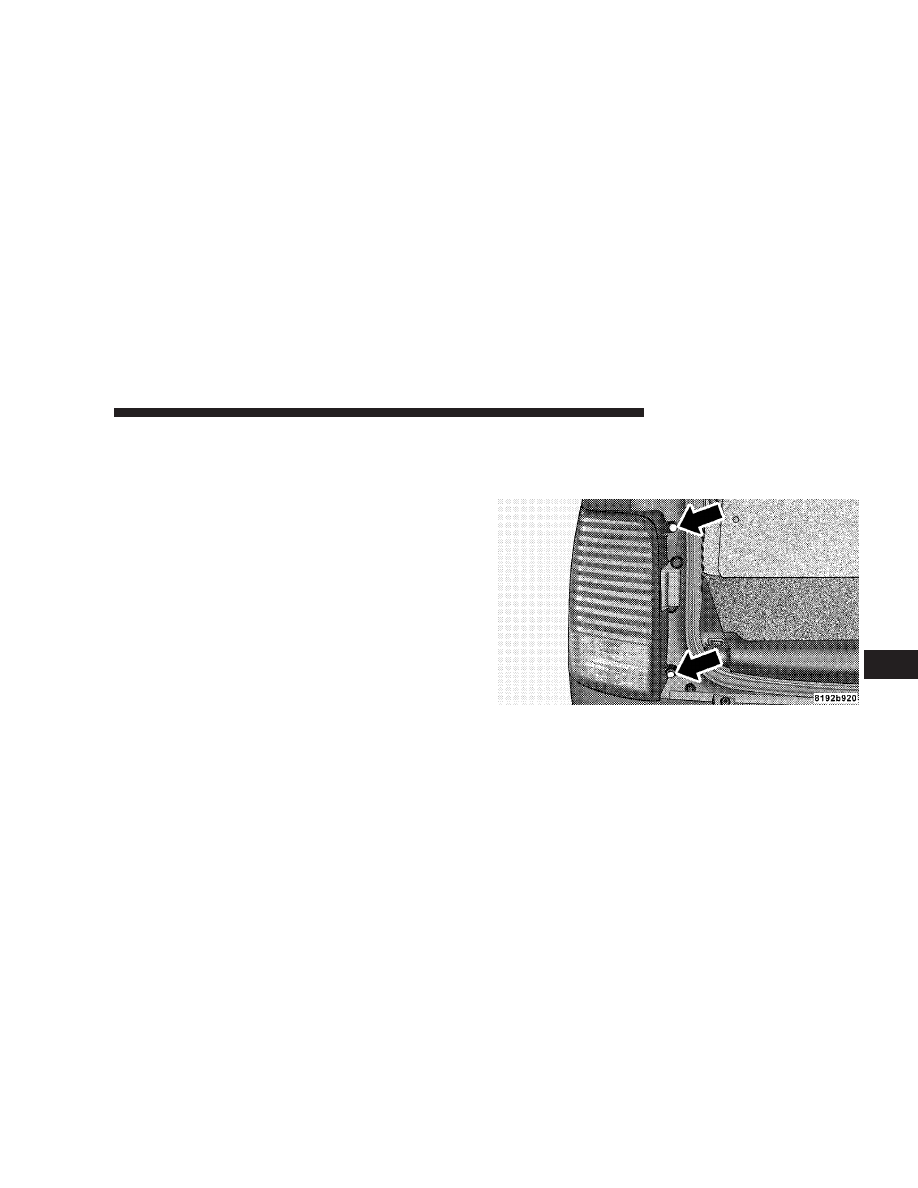

1. Remove the two push-pins from the tail light housing.

MAINTAINING YOUR VEHICLE

425

7

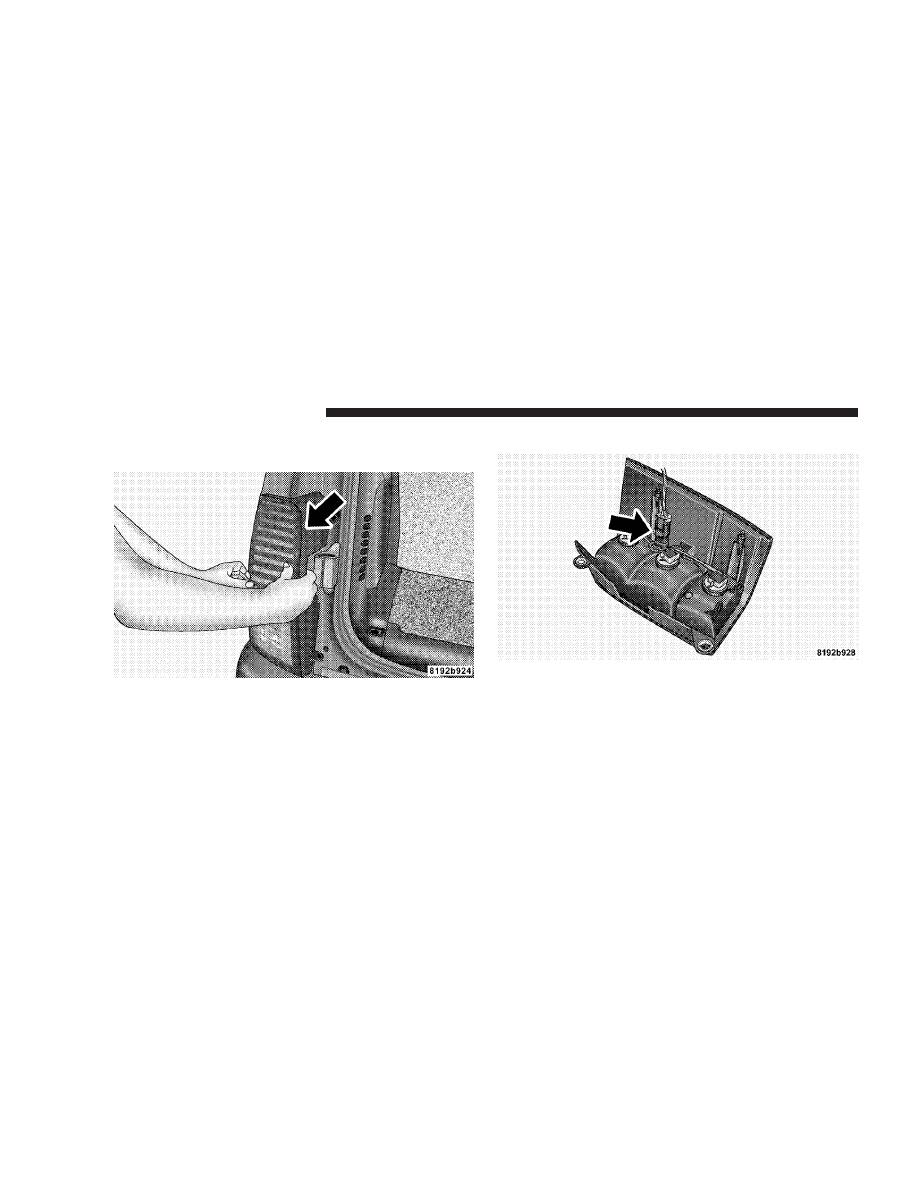

2. Rotate the light to the outboard side of the vehicle and
remove.

3. Unlock and remove electrical connector.

426

MAINTAINING YOUR VEHICLE

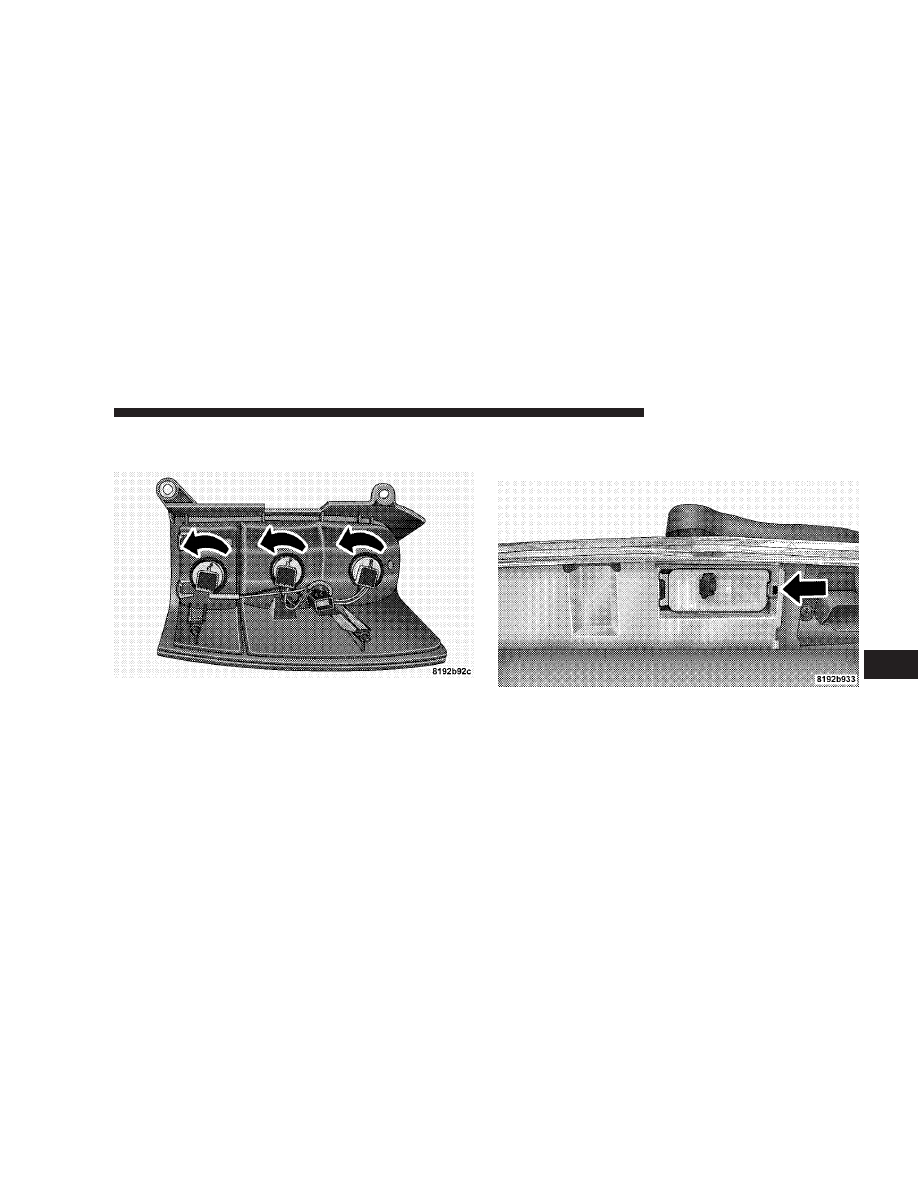

4. Twist bulb sockets counterclockwise to remove from
housing.

5. Remove the bulbs from the bulb sockets by pulling the
bulb straight out.

License Lights

1. Push tab towards the light and remove light assembly.

MAINTAINING YOUR VEHICLE

427

7
