Chrysler Sebring Coupe (2004 year). Manual - part 19

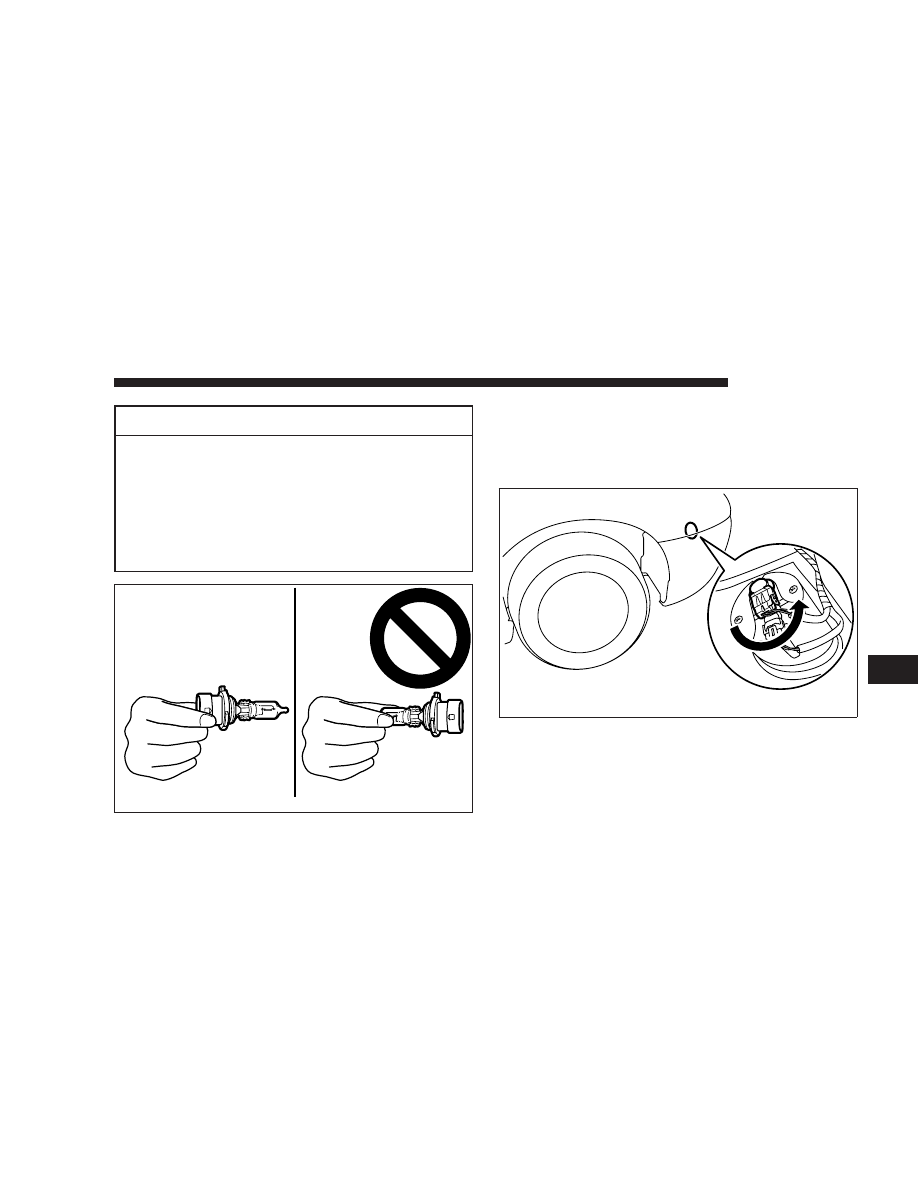

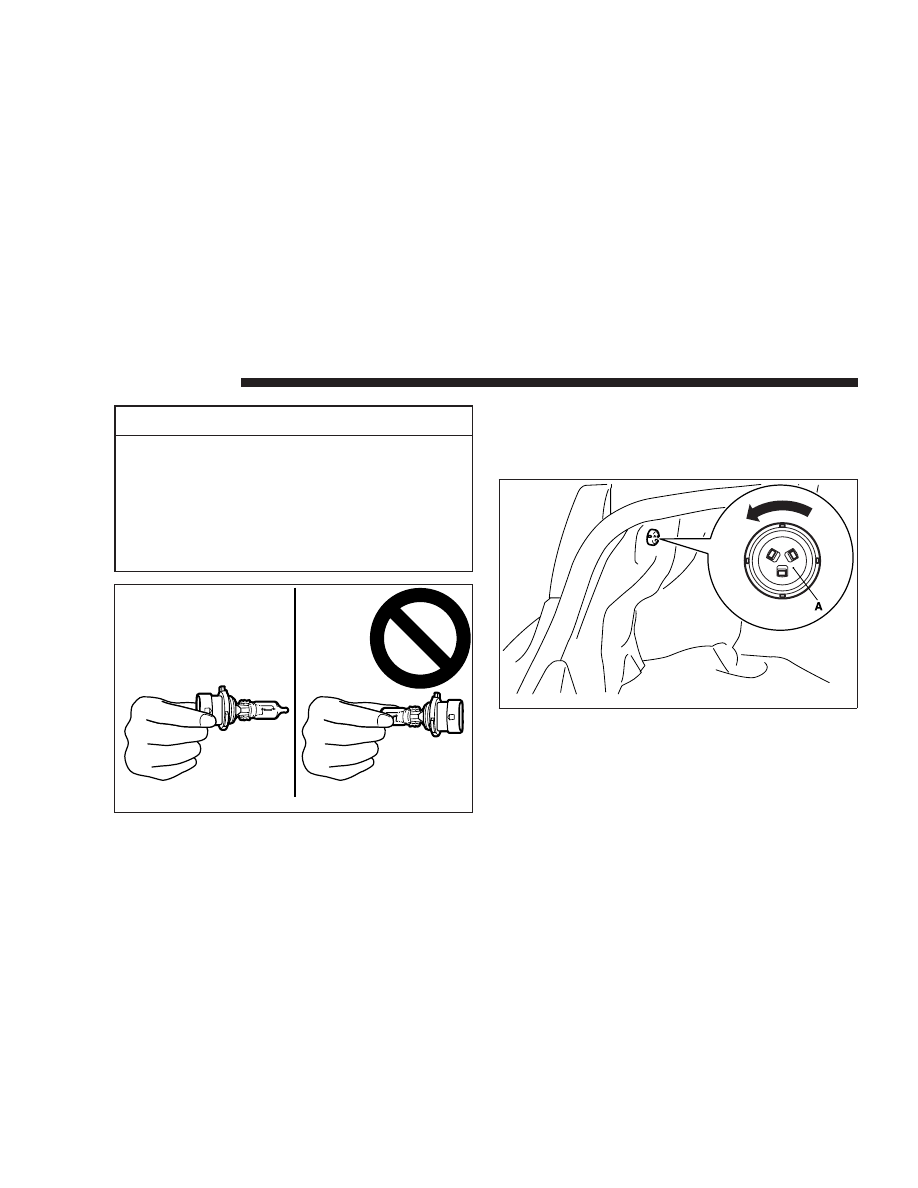

CAUTION!

• Never hold the halogen light bulb with a bare

hand, dirty glove, etc. The oil from your hand
could cause the bulb to break the next time the
headlights are operated.
If the glass surface is dirty, it should be cleaned
with alcohol and installed after drying thor-
oughly.

Adjustment of headlight aim

The alignment of the headlights should be checked by an
authorized dealer.

Front turn signal and parking lights

Turn the light socket counterclockwise and pull it out and
remove the light bulb.

N10C1840

N10F0760

EMERGENCIES

293

8

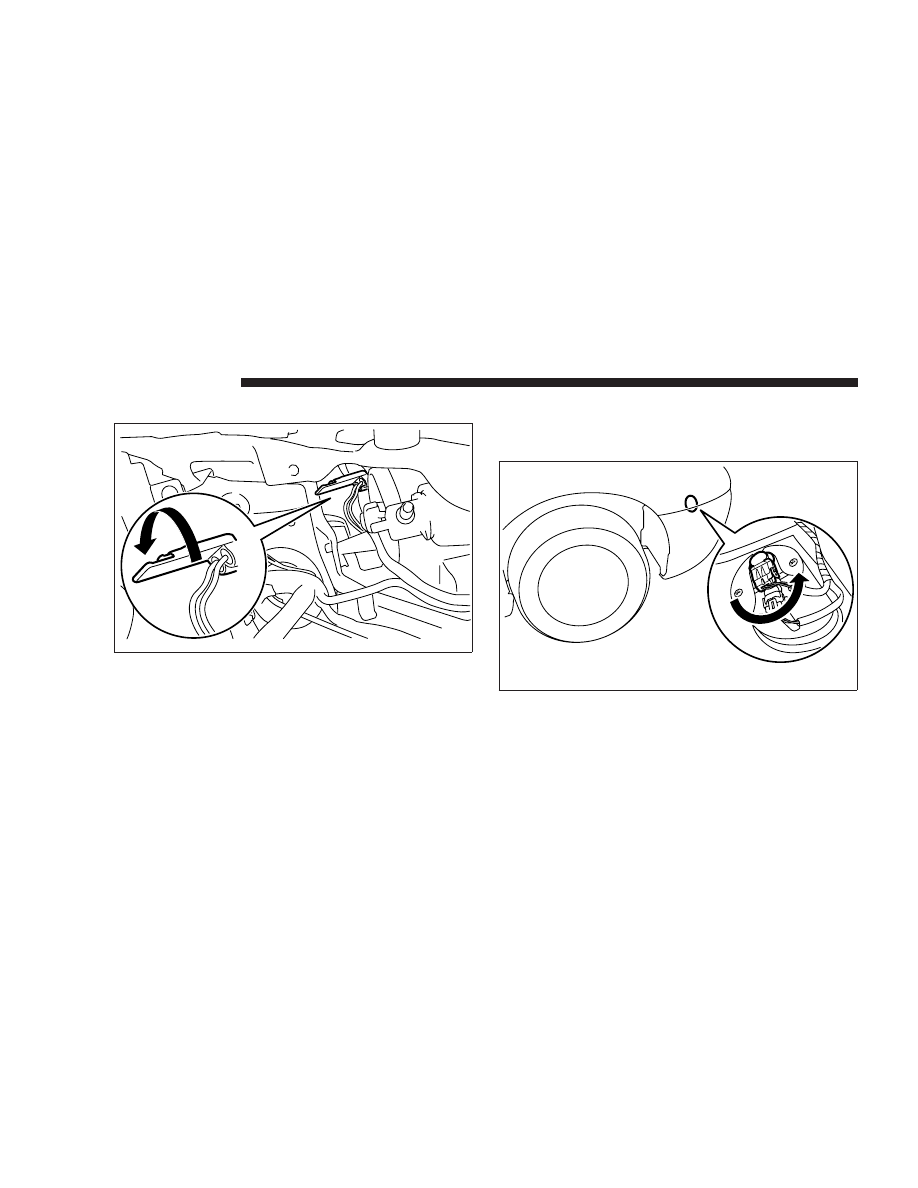

Front side marker lights

Turn the light socket counterclockwise and pull it out and
remove the light bulb.

Front fog lights

1. Turn the front turn signal light socket counterclock-
wise.

N10D0170

N10F0760

294

EMERGENCIES

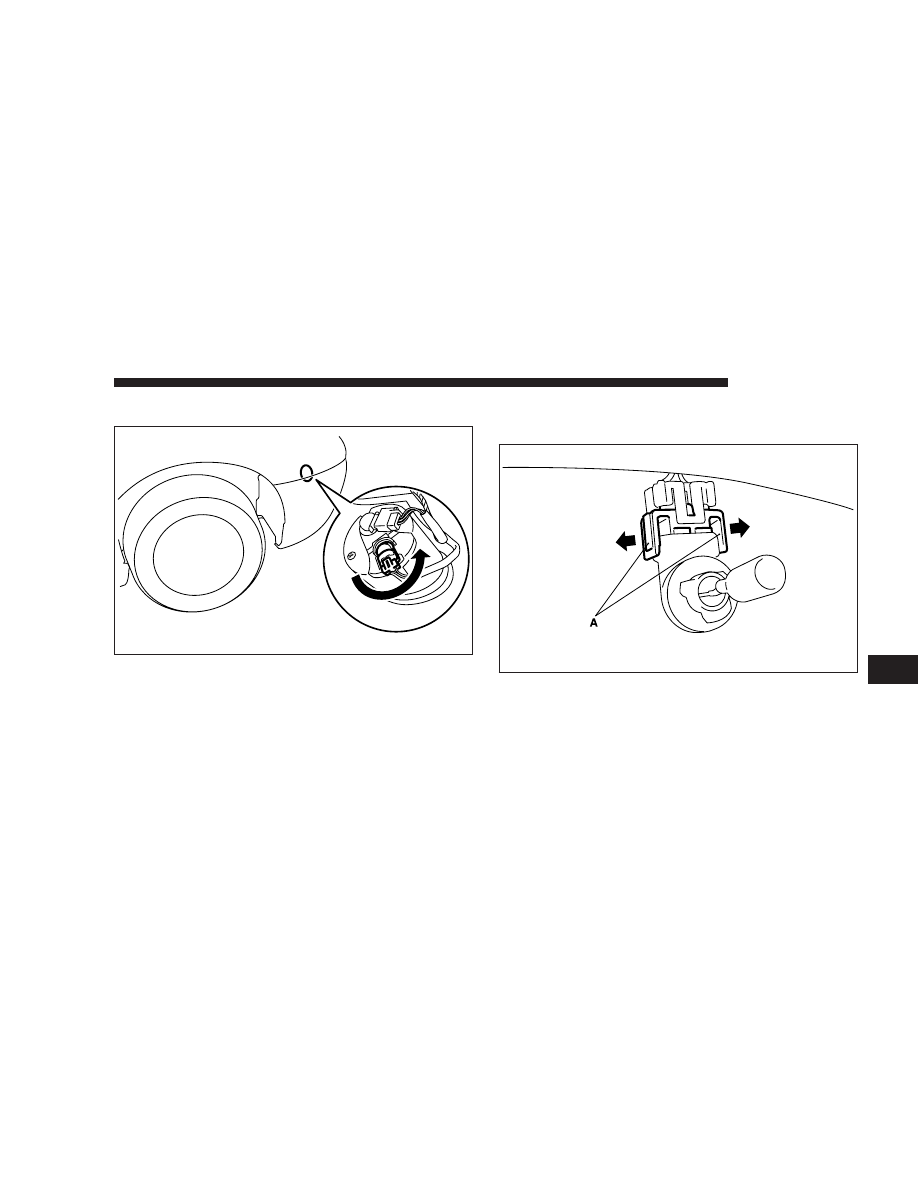

2. Turn the light socket counterclockwise and pull it out.

3. Pull both clips away from the center as shown and
remove the bulb from the socket by pulling out.

N10X1650

N10C1700

EMERGENCIES

295

8

CAUTION!

• Never hold the halogen light bulb with a bare

hand, dirty glove, etc. The oil from your hand
could cause the bulb to break the next time the fog
lights are operated.
If the glass surface is dirty, it should be cleaned
with alcohol and installed after drying thor-
oughly.

Rear combination lights

1. Turn the trim cover clip (A) counterclockwise and
remove the trim cover clip. Partially remove the trim
cover in the trunk.

N10C1840

N20I0170

296

EMERGENCIES

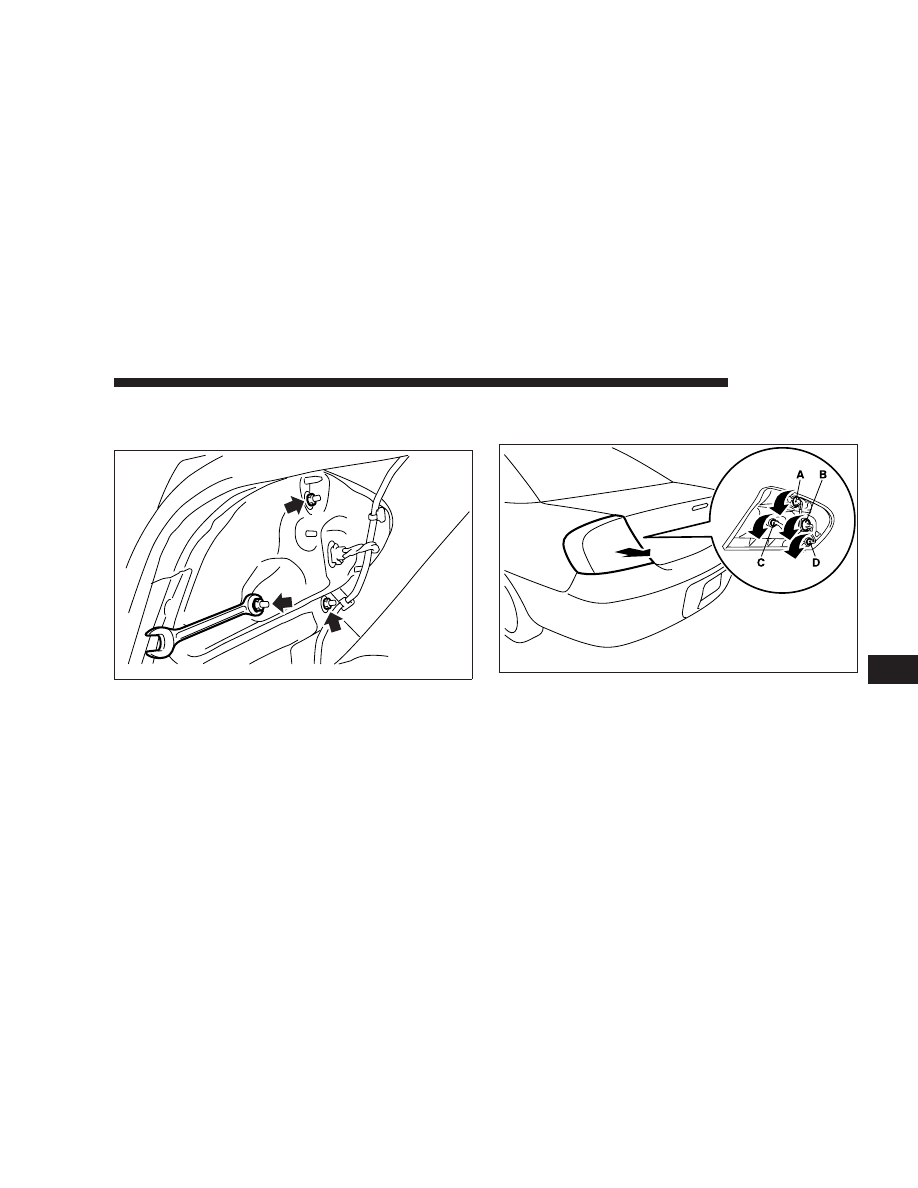

2. Remove the light case mounting nuts. Disconnect the
connector.

3. Slide the light unit outward to remove it. Remove each
bulb socket assembly by turning it counterclockwise.

Remove the bulb from the socket by turning it counter-
clockwise while pressing it inward.

N20I0160

N20I0100

A - Stop and tail light
B - Rear turn signal light
C - Back up light
D - Rear side marker light

EMERGENCIES

297

8

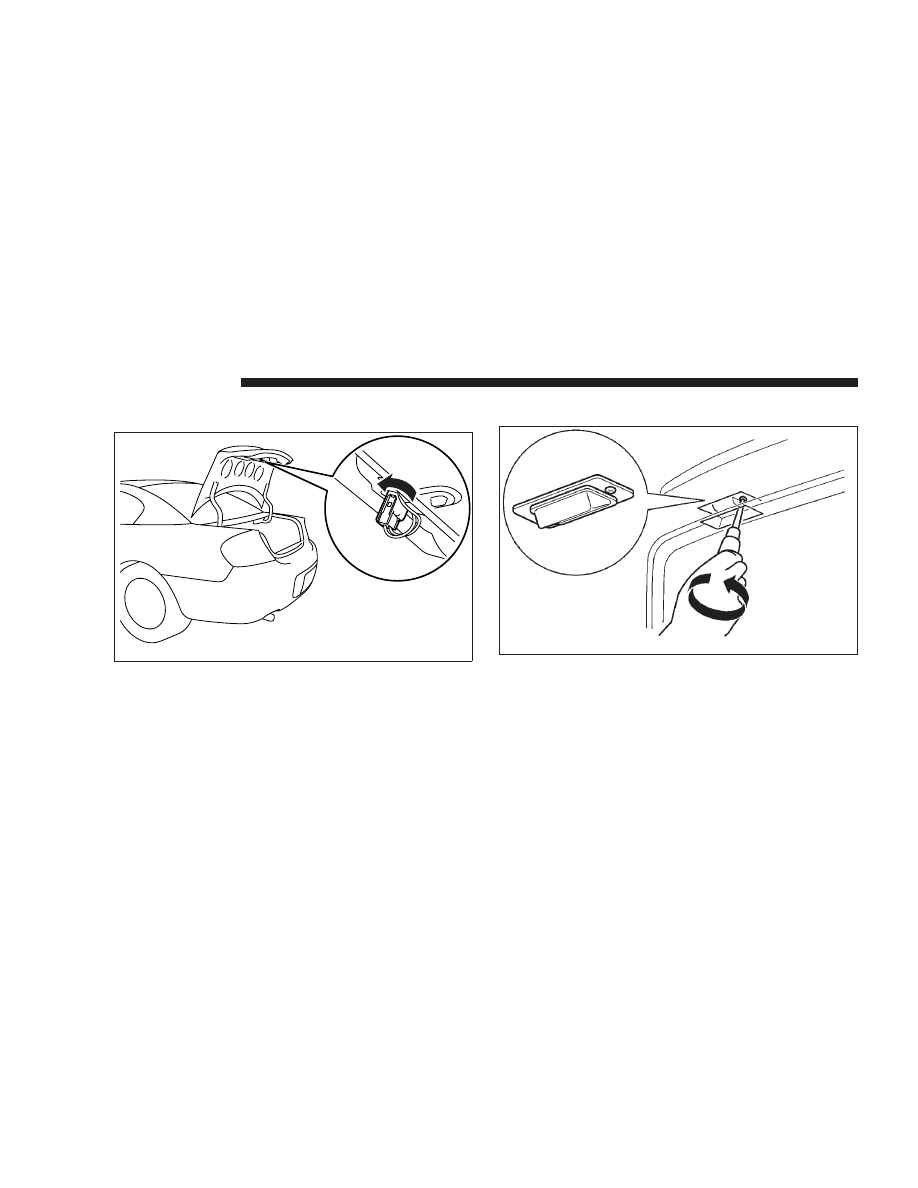

High-mounted stop light

Remove the socket assembly and bulb together by turn-
ing it counterclockwise.
Remove the bulb from the socket by pulling out.

License plate light

Remove the lens mounting screws, remove the socket
assembly and the bulb together by turning it counter-
clockwise. And remove the bulb by pulling out.

N10V0700

N10J0310

298

EMERGENCIES

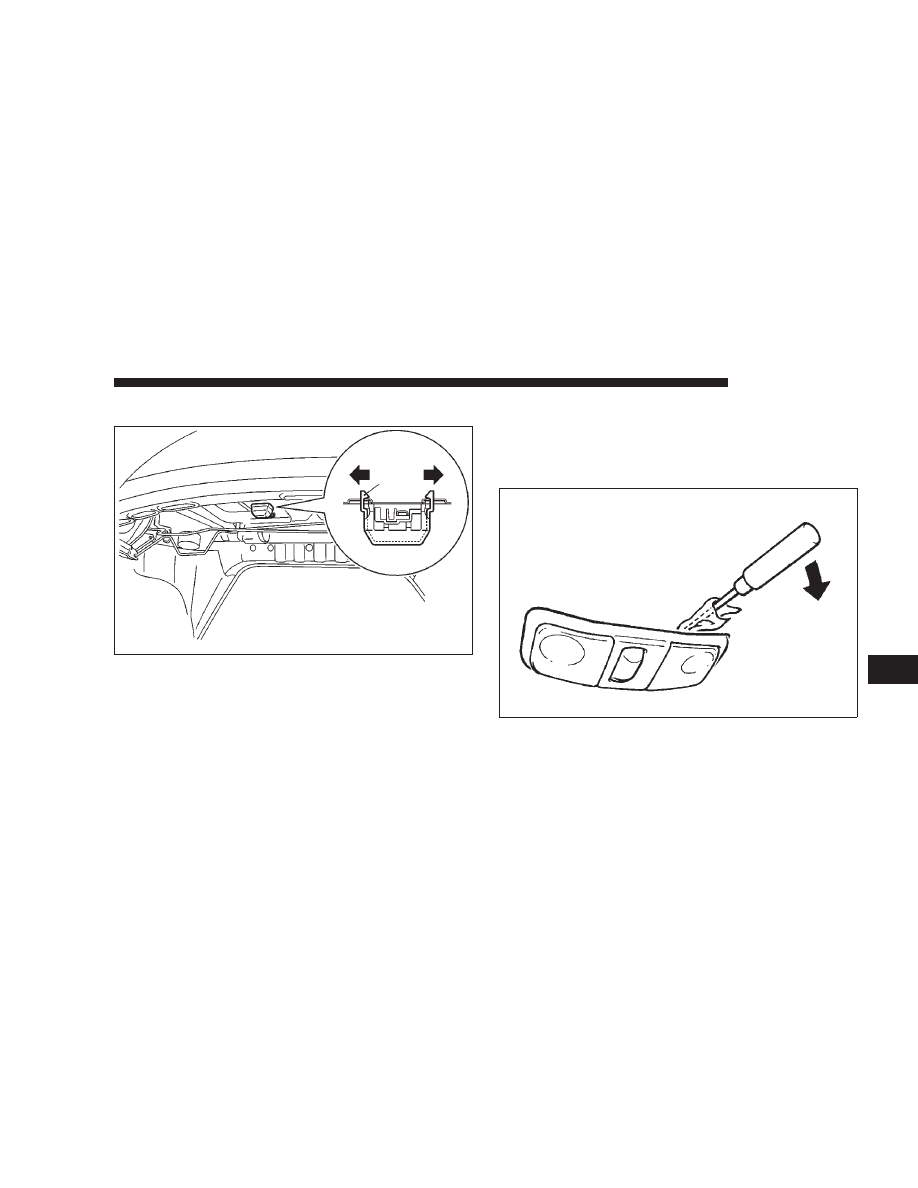

Trunk light

Pull both clips away from the center as shown and
remove the light unit. Then remove the bulb by pulling
out.

Dome light

1. Insert a flat blade screwdriver into the notch of the
light assembly and pry gently downward to remove it.

Type 1

NOTE

: Wrap a cloth around the tip of the screwdriver to

avoid scratching the light assembly.

N10O0230

Clips

N10M0380

EMERGENCIES

299

8

2. Remove the light bulb from the light holder.

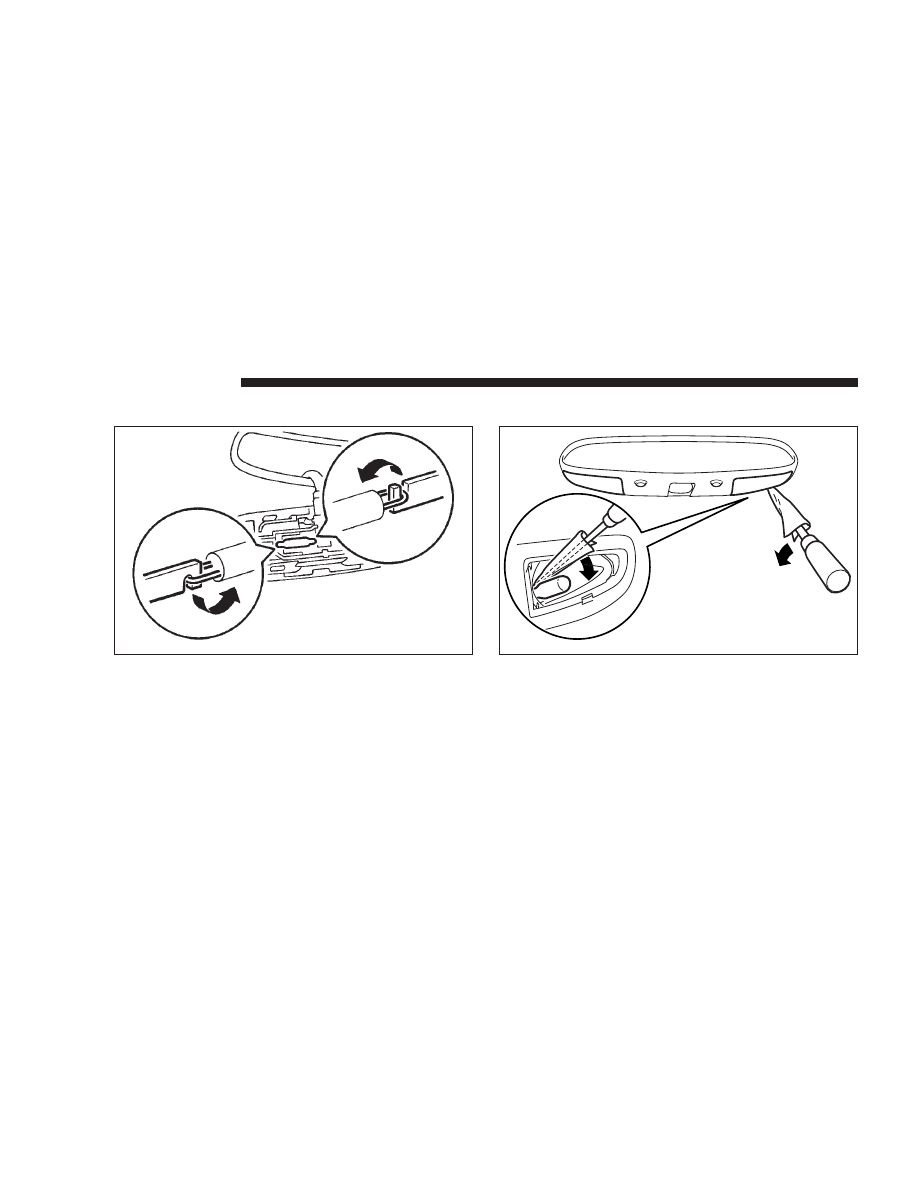

Reading lights

Insert a straight blade screwdriver into the notch of the
light assembly and pry gently to remove the lens.
Remove the light bulb from the light holder.

NOTE

: Wrap a cloth around the tip of the straight blade

screwdriver in order to avoid scratching the lens.

N10M0410

N11I0040

300

EMERGENCIES

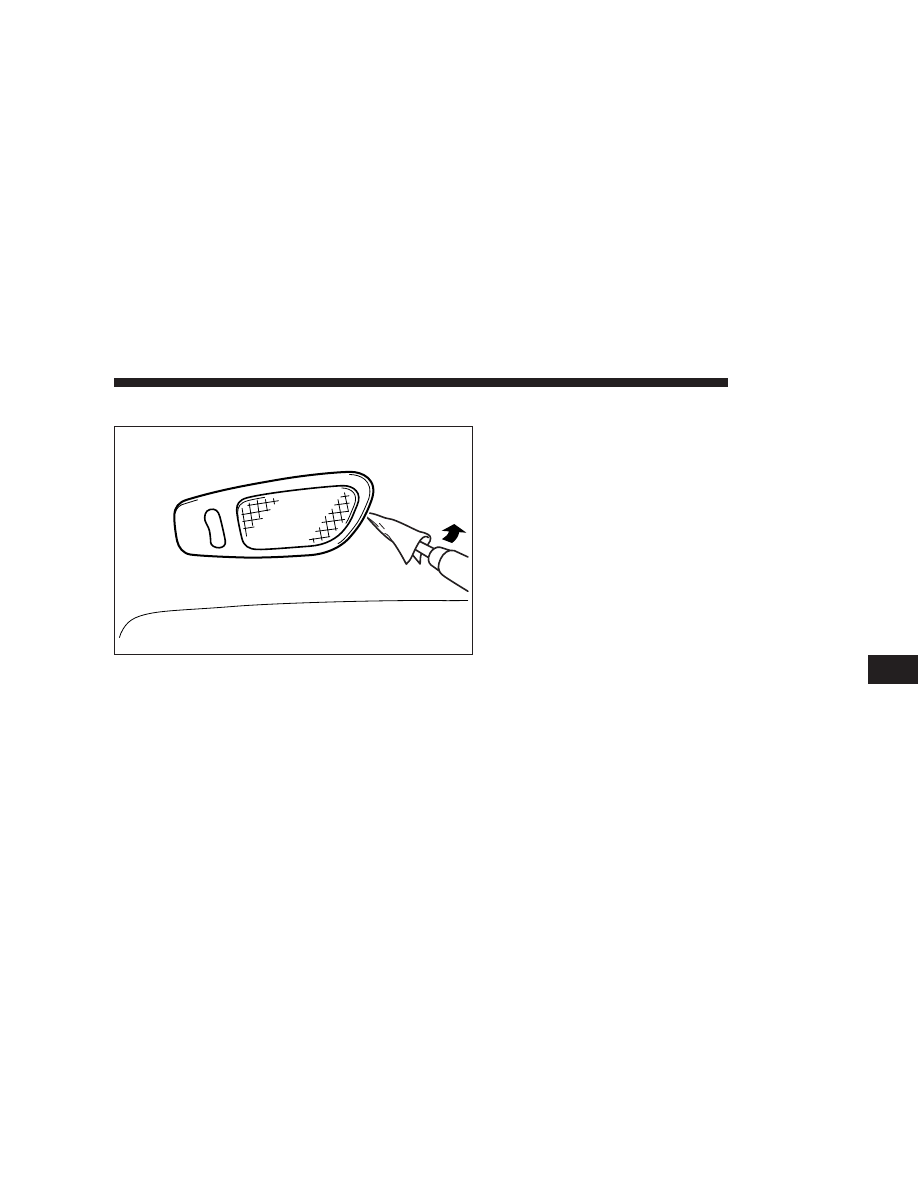

Rear personal light

Insert the tip of a flat blade screwdriver at the edge of the
lens, pry gently to remove the lens, and then remove the
bulb from the light holder.

NOTE

: Wrap a cloth around the tip of the screwdriver in

order to avoid scratching the lens.

N10Q0090

EMERGENCIES

301

8

MAINTENANCE

CONTENTS

m View of engine compartment . . . . . . . . . . . . . . 305
m Service precautions . . . . . . . . . . . . . . . . . . . . . 306
m Emission-control system maintenance . . . . . . . 307
m Emissions Testing . . . . . . . . . . . . . . . . . . . . . . 308
m Onboard Diagnostic System (OBD II) . . . . . . . . 308
m Replacement Parts . . . . . . . . . . . . . . . . . . . . . . 309

▫ Fuel system (tank, filler tube, connections,

and fuel tank filler cap) . . . . . . . . . . . . . . . . . 309

▫ Fuel hoses . . . . . . . . . . . . . . . . . . . . . . . . . . . 309
▫ Air cleaner filter . . . . . . . . . . . . . . . . . . . . . . 310
▫ Evaporative emission control system

(except evaporative emission canister) . . . . . . . 310

▫ Spark plugs. . . . . . . . . . . . . . . . . . . . . . . . . . 311
▫ Ignition cables . . . . . . . . . . . . . . . . . . . . . . . . 311

▫ Distributor cap and rotor . . . . . . . . . . . . . . . . 311

m General maintenance . . . . . . . . . . . . . . . . . . . . 312

▫ Engine oil and oil filter. . . . . . . . . . . . . . . . . . 312

m Engine coolant. . . . . . . . . . . . . . . . . . . . . . . . . 316

▫ To check the coolant level . . . . . . . . . . . . . . . . 316
▫ To add coolant. . . . . . . . . . . . . . . . . . . . . . . . 316

m Brake fluid . . . . . . . . . . . . . . . . . . . . . . . . . . . 317
m Clutch fluid (manual transaxle) . . . . . . . . . . . . 318

▫ To check the clutch fluid. . . . . . . . . . . . . . . . . 318
▫ To replace the fluid . . . . . . . . . . . . . . . . . . . . 318

m Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 319

▫ During cold weather . . . . . . . . . . . . . . . . . . . 319

9

▫ Disconnection and connection . . . . . . . . . . . . . 319

m Automatic transaxle. . . . . . . . . . . . . . . . . . . . . 321

▫ To check the fluid level. . . . . . . . . . . . . . . . . . 322
▫ Procedure for checking the fluid level . . . . . . . 322

m Manual transaxle. . . . . . . . . . . . . . . . . . . . . . . 323
m Disc brake pads, rear drum brake linings

and rear wheel cylinders . . . . . . . . . . . . . . . . . 323

m Brake hoses . . . . . . . . . . . . . . . . . . . . . . . . . . . 323
m Ball joint, steering linkage seal and drive

shaft boots . . . . . . . . . . . . . . . . . . . . . . . . . . . 323

m Supplemental Restraint System (SRS) . . . . . . . . 323
m Door hinges, rear hatch hinges, hood lock

release mechanism and safety catch . . . . . . . . . 324

m Exhaust system . . . . . . . . . . . . . . . . . . . . . . . . 324
m Windshield wiper blades . . . . . . . . . . . . . . . . . 325

▫ Windshield washers . . . . . . . . . . . . . . . . . . . . 325

m Parking brake . . . . . . . . . . . . . . . . . . . . . . . . . 326

m Drive belt (for generator, water pump, power

steering pump) . . . . . . . . . . . . . . . . . . . . . . . . 327

m Timing belt . . . . . . . . . . . . . . . . . . . . . . . . . . . 328
m Tires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 328

▫ Tire inflation pressures . . . . . . . . . . . . . . . . . . 328
▫ Radial ply tires . . . . . . . . . . . . . . . . . . . . . . . 330
▫ Tire pressure for sustained high-speed driving . . . 330
▫ Oversize tires . . . . . . . . . . . . . . . . . . . . . . . . 330
▫ Tire maintenance . . . . . . . . . . . . . . . . . . . . . . 331
▫ Cargo loads. . . . . . . . . . . . . . . . . . . . . . . . . . 331
▫ Tread wear indicators . . . . . . . . . . . . . . . . . . . 331
▫ Tire rotation . . . . . . . . . . . . . . . . . . . . . . . . . 332
▫ Tire chains. . . . . . . . . . . . . . . . . . . . . . . . . . . 333
▫ Snow tires . . . . . . . . . . . . . . . . . . . . . . . . . . . 333

m Regular Maintenance Schedule. . . . . . . . . . . . . 334
m Severe Maintenance Schedule. . . . . . . . . . . . . . 343

304

MAINTENANCE

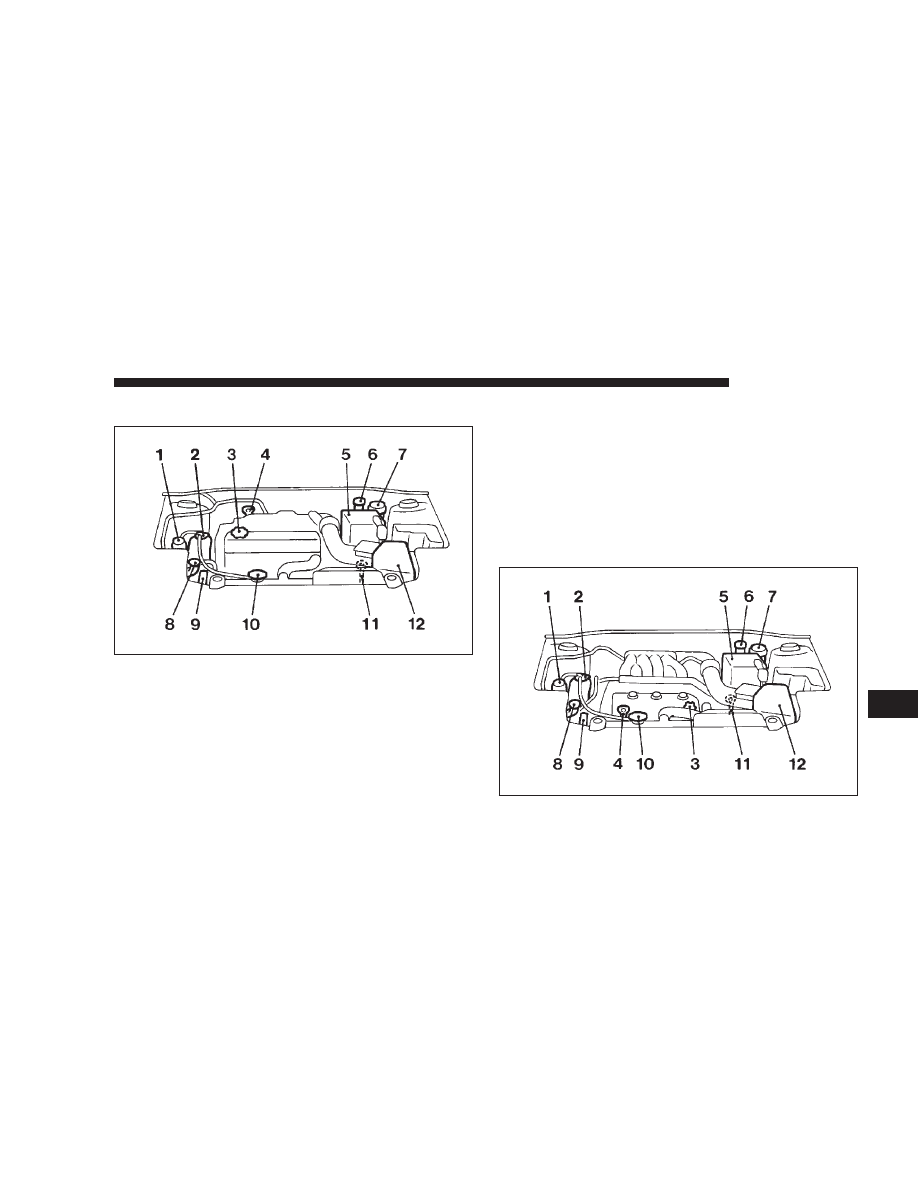

VIEW OF ENGINE COMPARTMENT

1. Power steering fluid reservoir

2. Engine coolant reservoir

3. Engine oil filler cap

4. Engine oil level dipstick

5. Battery

6. Clutch fluid reservoir (manual transaxle only)

7. Brake fluid reservoir

8. Windshield washer reservoir

9. Drive belt

10. Radiator cap

11. Automatic transaxle fluid level dipstick

12. Air cleaner filter

Q02A2510

2.4 liter engine

Q02A2520

3.0 liter engine

MAINTENANCE

305

9

NOTE

: The Scheduled Maintenance Charts are located

in the rear of this maintenance section. Always refer to
the schedules for proper service intervals.

SERVICE PRECAUTIONS

Adequate care of your vehicle at regular intervals serves
to preserve the value and appearance as long as possible.
Some maintenance items can be performed by the owner,
while others should be done only by an authorized
dealer.
This section describes only those items which can be
performed by the owner. In the event a malfunction or
other problem is discovered, have it corrected by an
authorized dealer.
This section contains information on inspection mainte-
nance procedures that you can do yourself, if you so
desire. Follow the instructions and precautions for each
of the various procedures.

WARNING!

• When checking or servicing the inside of the

engine compartment, be sure the engine is
stopped and has had a chance to cool down.

• If it is necessary to do work in the engine com-

partment with the engine running, be especially
careful that your clothing, hair, etc. does not
become caught by the fan, drive belts, or other
moving parts.

306

MAINTENANCE

WARNING!

• The fan may turn on automatically even if the

engine is not running; turn the ignition key to the
“LOCK” position and remove the key to ensure
safety while you work in the engine compartment.

• Do not smoke, or allow open flames around fuel

or the battery. The fumes are flammable.

• Be extremely cautious when working around the

battery. It contains poisonous and corrosive sulfu-
ric acid.

• Do not get under your vehicle with just the car’s

jack supporting it.
Always use properly rated automotive jack
stands.

• Improper handling of components and materials

used in the vehicle can endanger your personal
safety. Consult an authorized dealer if you have
questions.

EMISSION-CONTROL SYSTEM MAINTENANCE

Your vehicle is equipped with an emission-control sys-
tem which satisfies all requirements of the U.S. Environ-
mental Protection Agency. The emission-control system
consists of:
(1) a positive crankcase ventilation system
(2) an evaporative emission-control system
(3) an exhaust emission- control system.
The

9Scheduled9 maintenance services listed must be

performed at the times or mileages specified to assure the
continued proper functioning of the emission-control
system. These, and all other “General” maintenance
services included in this manual, should be performed to
provide the best vehicle performance and reliability.

More frequent maintenance may be needed for vehicles
driven under severe operating conditions such as dusty
areas and frequent start and stop driving.
In order to assure the proper function of the emission-
control system, it is recommended that you have your
vehicle inspected and maintained by an authorized
dealer in accordance with the schedule in this manual.
Inspection and service should also be performed any
time a malfunction is suspected.

MAINTENANCE

307

9

EMISSIONS TESTING

In some localities, it may be or will become a legal
requirement to ensure that all emissions components and
systems are functioning properly as a part of the test
procedure. The test center accomplishes this by checking
the On Board Diagnostic System system (OBD) with an
electronic scan tool. If your vehicle has recently been
serviced, the OBD system may have been reset to a

9not

ready

9 condition because the OBD system has not had

sufficient time since the servicing to reconfirm that
emissions components are operating properly. In most
cases, a reasonable mix and amount of normal city and
highway driving and at least one overnight-off period
will be required to prepare your vehicle for this check;
however your DaimlerChrysler Motors Corporation
dealer has the equipment and procedures required to
make certain that the OBD system of your vehicle is
ready for the required testing.

ONBOARD DIAGNOSTIC SYSTEM (OBD II)

To meet new government regulations and promote
cleaner air, your vehicle is equipped with a sophisticated
onboard diagnostic system called OBD II. This system

monitors the performance of the emissions, engine, and
automatic transaxle control systems. When these systems
are operating properly, your vehicle will provide excel-
lent performance and fuel economy, as well as engine
emissions well within current government regulations.

If any of these systems require service, the
OBD II system will turn on the Malfunction
Indicator Light. It will also store diagnostic
codes and other information to assist your
service technician in making repairs. Al-

though your vehicle will usually be driveable and not
need towing, see your dealer for service as soon as
possible.

CAUTION!

Prolonged driving with the light on could cause
further damage to the emission control system. It
could also affect fuel economy and driveability. The
vehicle must be serviced before any state emissions
tests can be performed.

308

MAINTENANCE
