Chrysler Sebring Coupe (2004 year). Manual - part 18

NOTE

: Turn off all lights, heater and other electrical

loads. This will avoid sparks and help save both batter-
ies.

4. Make sure battery electrolyte is at the proper level.
(See “Battery” on page 317.)

WARNING!

If electrolyte fluid is not visible, or appears to be
frozen, do not attempt jump starting.
The battery might rupture or explode if the tempera-
ture is below the freezing point or if it is not filled to
the proper level.

N29A0790

EMERGENCIES

277

8

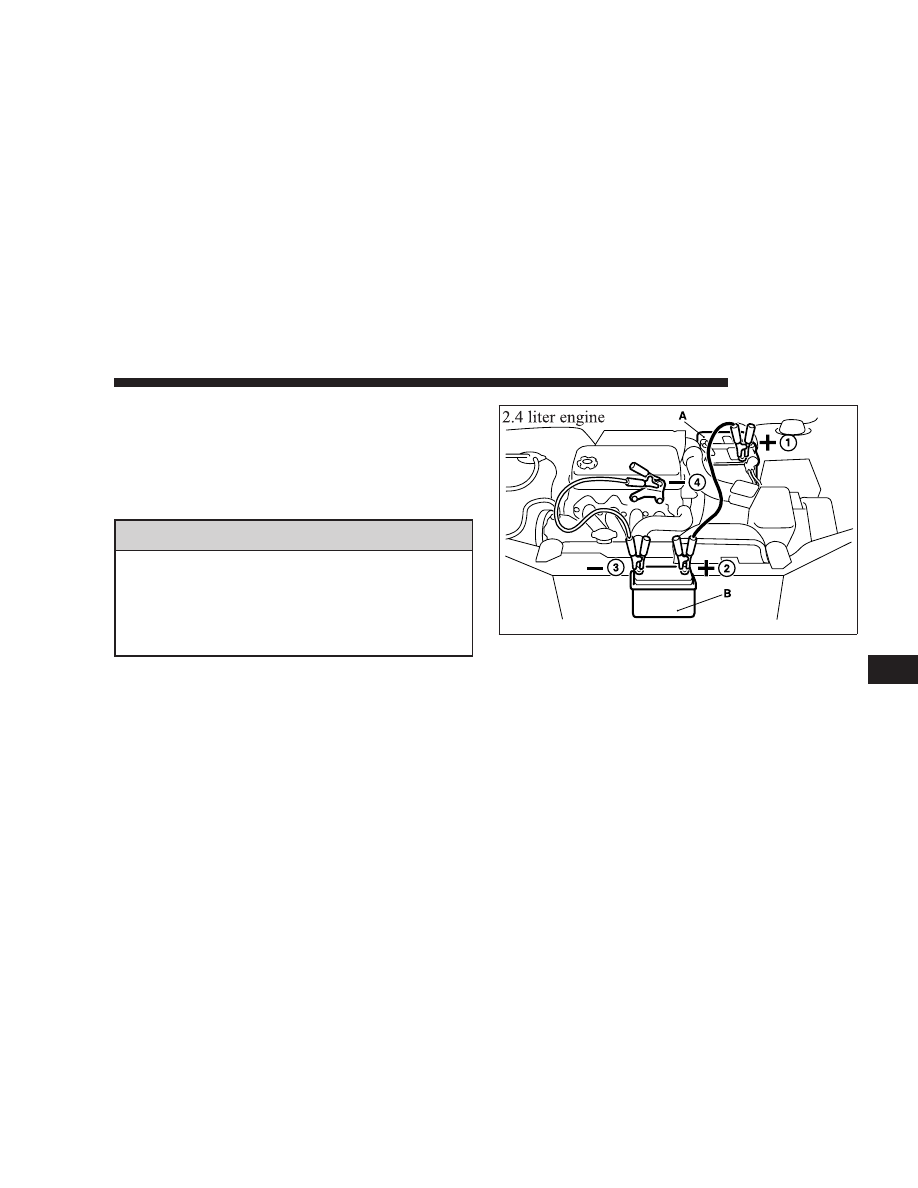

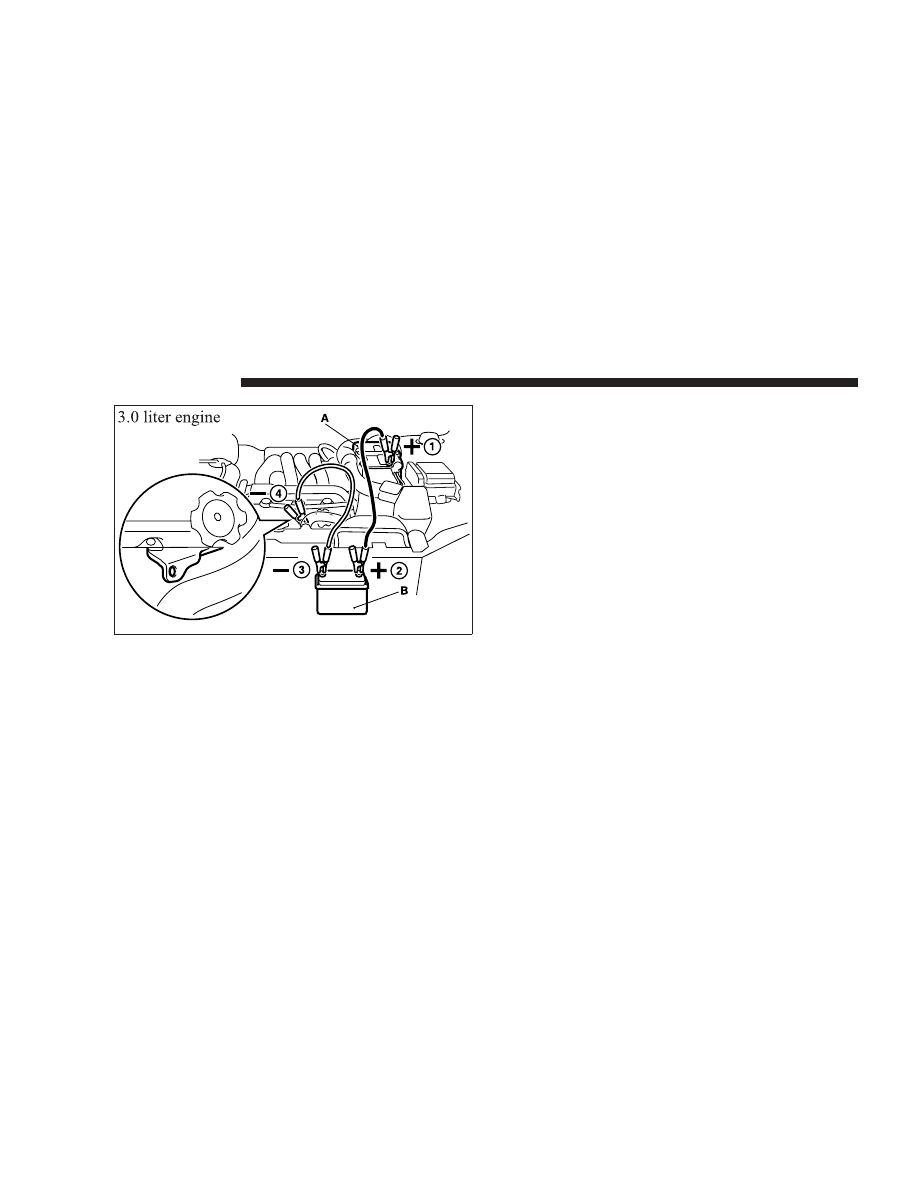

5. Connect one end of one booster cable to the positive
(+) terminal of the discharged battery (A), and the other
end to the positive (+) terminal of the booster battery (B).

NOTE

: Remove the terminal cover before connecting

the booster cable to the positive terminal of the battery.

Use the proper cables suitable for the battery size.
Otherwise heat damage to the cables could result.
Check the booster cables for damage and corrosion
before use.

6. Connect one end of the other jumper cable to the
negative (-) terminal of the booster battery (B), and the
other end to the engine block of the vehicle with the
discharged battery (A) at the point farthest from the
battery.

N29A1070

278

EMERGENCIES

WARNING!

• Be sure to observe the connecting sequence of ①

→ ② → ③ → ④.

• Make sure that the connection ④ is made to the

engine properly. If the connection is directly made
to the negative side of the battery, the flammable
gases generated from the battery might catch fire
and explode.

• When connecting the booster cable, do not con-

nect the positive (+) cable to the negative (-)
terminal. Otherwise sparks might cause explosion
of the battery.

• Use care not to have the booster cable caught in

the cooling fan or other rotating parts in the
engine compartment.

7. Start the engine in the vehicle which has the booster
battery, let the engine idle a few minutes, then start the
engine in the vehicle with the discharged battery.

8. After the engine is started, disconnect the cables in the
reverse order.

WARNING!

• Charging the battery installed in the vehicle

might cause the battery to catch fire and explode.
Or, damage to the vehicle could result. If it has to
be charged in that condition for unavoidable
reasons, disconnect the vehicle side negative lead.

• Keep sparks, cigarettes and flames away from the

battery because the battery may produce an explosion.

• Use adequate ventilation when charging or using

the battery in an enclosed space.

• Remove all the caps before charging the battery.
• Electrolyte (battery acid) is corrosive diluted sulfuric

acid. If electrolyte comes in contact with your hands,
eyes, clothes, or the painted surface of your vehicle,
thoroughly flush with water. If electrolyte gets in
your eyes, flush them thoroughly with water imme-
diately, and get prompt medical attention.

EMERGENCIES

279

8

WARNING!

• Always wear protective clothing and goggles

when working near the battery.

• Keep the battery out of the reach of children.

If your vehicle has anti-lock brakes

If the vehicle is driven without sufficient battery charge,
after the engine has been started by using booster cables,
the engine may misfire. This can cause the anti-lock
braking system warning light to blink on and off. This is
a result of insufficient battery voltage; it is not a malfunc-
tion of the brake system. If this happens, fully charge the
battery before driving.

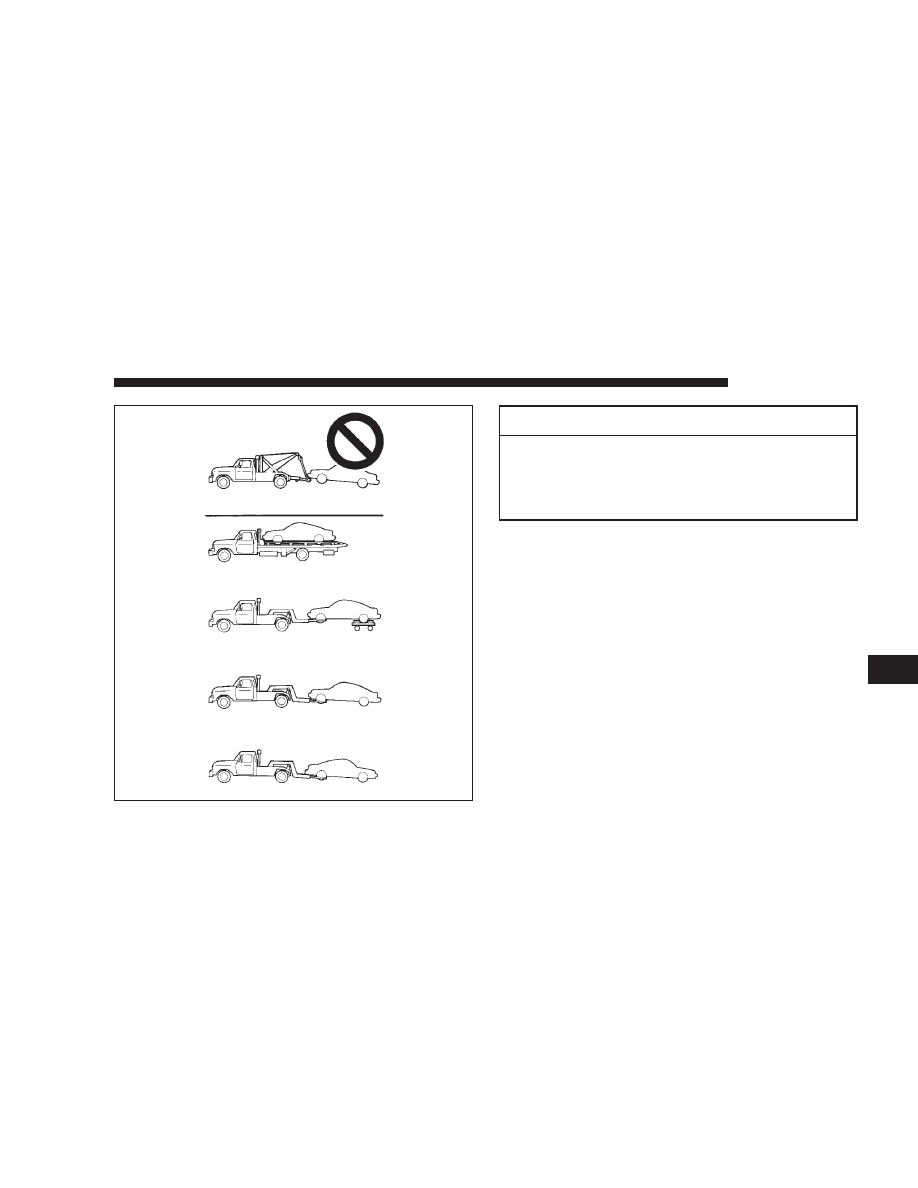

TOWING

When towing your vehicle, all state and local regulations for
towing must be followed. Incorrect towing equipment could
damage your vehicle. When towing is required, contact a
professional towing service and make sure that flat bed type,
dolly type or wheel lift type towing equipment is used. Do
not attempt to be towed by another vehicle with a rope using
the tie-down hooks.

CAUTION!

• Tie-down hooks should never be used for towing

purposes.

• This vehicle can NOT be towed by a tow truck

using sling lift type equipment. This is to prevent
the bumper from deformation. If this vehicle is
towed, use wheel lift, dolly type or flat bed
equipment.

• Use the flat bed type, dolly type or dolly type

equipment if a vehicle has the following condi-
tions:

•

Any of the transaxle, axles, steering system or
power train is damaged.

•

Automatic transaxle fluid level is low.

280

EMERGENCIES

CAUTION!

• Towing should only be done by a professional

tow service particularly if it will involve towing
on winding roads, hills or heavy traffic. If you
have any doubts, use a professional tow service.

Towing—front wheel lift
Place the gearshift lever (manual transaxle) to Neutral or
the selector lever (automatic transaxle) in the “N” (NEU-
TRAL) position. Release the parking brake.

Towing—rear wheel lift
Turn the ignition key to the “ACC” position and secure
the steering wheel in a straight-ahead position with a
rope or similar device. Never place the ignition key in the
“LOCK” position. This will result in damage to the
steering lock mechanism.
If you have to tow an automatic transaxle model with the rear
wheels raised (with the front wheels on the ground):
Observe the following restricted towing speeds and distances.

•

Speed: 30 mph (50 km/h)

•

Distance: 18 miles (30 km)

N25A0202

Sling lift type

Flat bed type

Dolly type

Wheel lift type

Front wheel lift

Rear wheel lift

EMERGENCIES

281

8

CAUTION!

Never tow an automatic transaxle model with the
rear wheels raised (with the front wheels on the
ground) when the automatic transaxle fluid level is
low. This may cause serious and expensive damage
to the transaxle.

FUSES

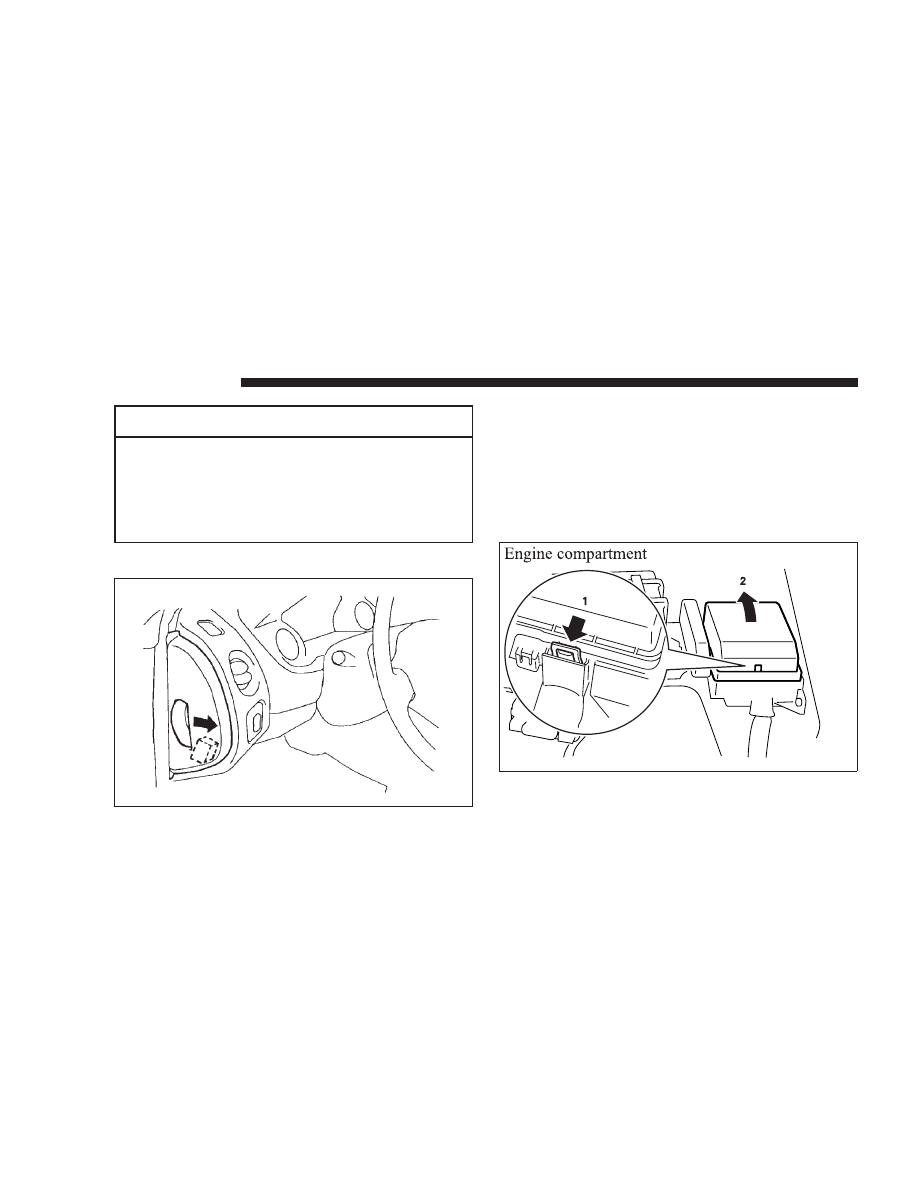

Fuse block

To prevent damage to the electrical system due to short-
circuiting or overloading, each individual circuit is pro-
vided with a fuse. There are fuse blocks in the passenger
compartment and in the engine compartment.

The fuse block in the passenger compartment is located on
the driver’s side at the position shown in the illustration.

In the engine compartment, the fuse block is located as
shown in the illustration.

N09A1230

Passenger compartment

N09A1880

282

EMERGENCIES

FUSIBLE LINKS

Fusible links will melt to prevent a fire in the event that
a large current flows through a system protected by a
fusible link. In case of a melted fusible link, see your
authorized dealer for inspection and replacement.

Fuse load capacities

The fuse cover lists the names of the electrical systems
and the fuse capacities. Spare fuses are contained in the

N29C0322

EMERGENCIES

283

8

cover of the instrument panel (driver’s side). Always use
a fuse of the same capacity for replacement.

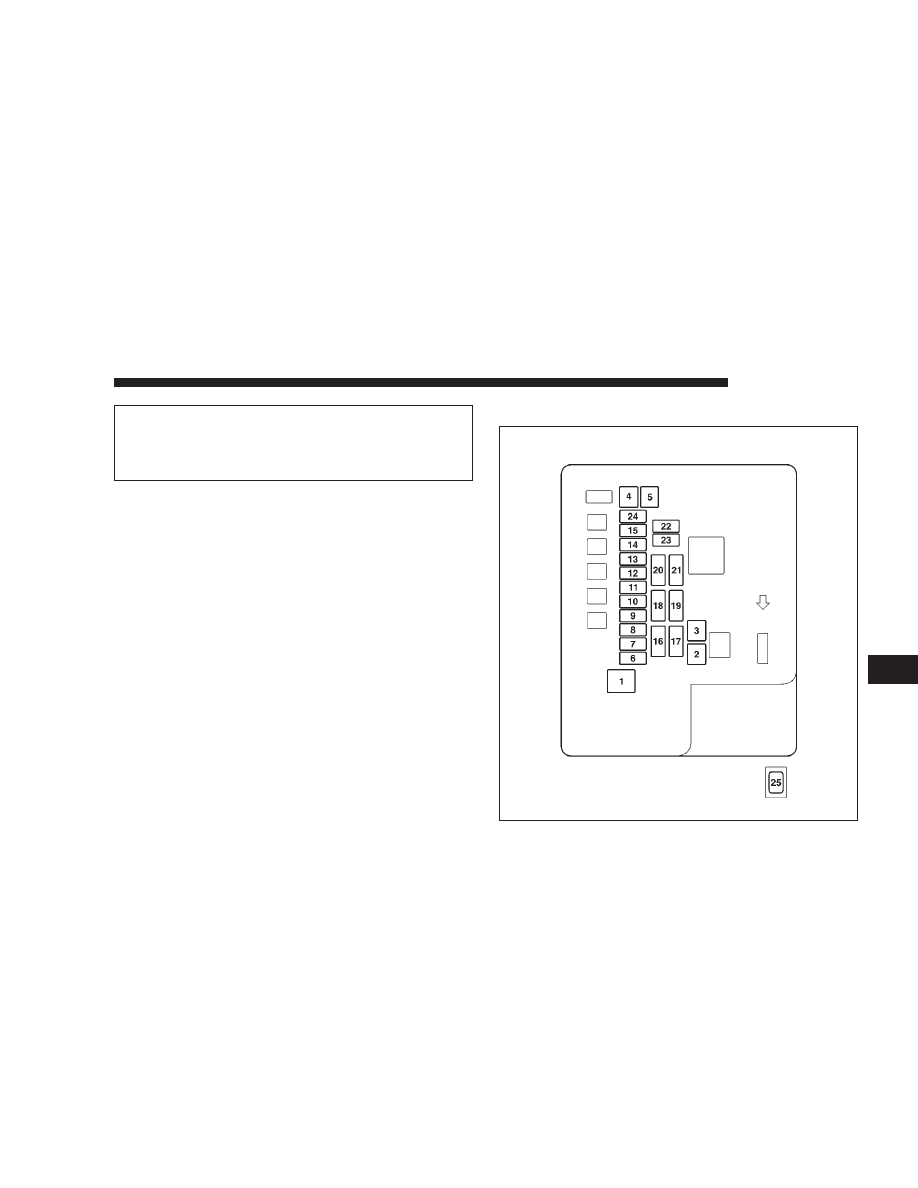

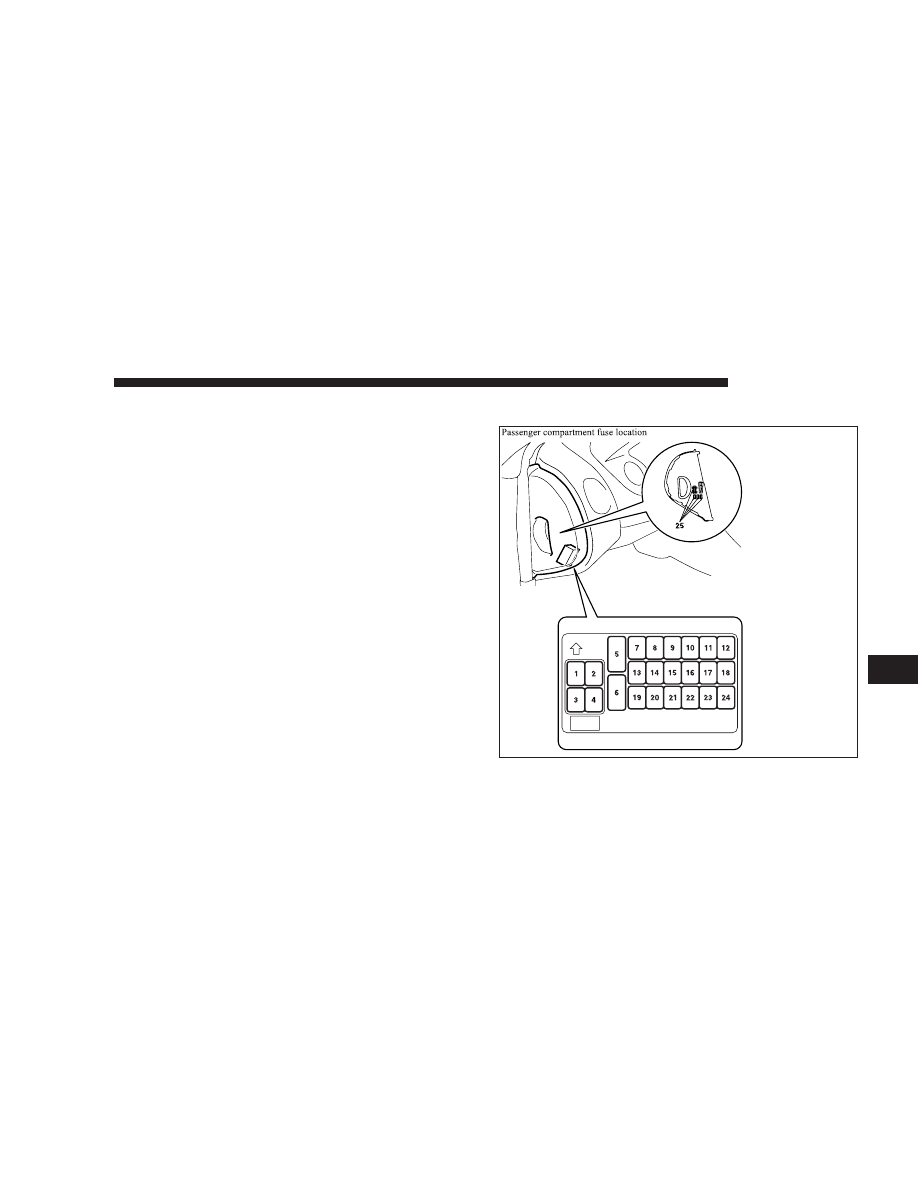

Passenger compartment fuse location
Fuse location table

No. Symbol

Electrical system

Capacity

1

Audio

20A

2

—

—

—

3

Sunroof

20A

4

SOCKET

Accessory socket

15A

5

Rear window defogger

30A

6

Heater

30A

7

—

—

—

8

—

—

—

9

SOCKET

Accessory socket

15A

10

Door lock

15A

11

Rear window wiper

15A

12

—

—

15A

13

Relay

7.5A

14

R/C MIR

Electric remote-controlled outside

mirror

7.5A

15

—

—

—

16

Cigarette lighter

15A

No. Symbol

Electrical system

Capacity

17

Engine Control

7.5A

18

Windshield wiper

20A

19

Door mirror heater

7.5A

20

Relay

7.5A

21

CRUISE

Cruise control

7.5A

22

Back up light

7.5A

23

Gauge

7.5A

24

Engine control

10A

30A

25

—

Spare fuse

20A

15A

10A

I Some fuses may not be installed on your vehicles,

depending on the vehicle model or specifications.

I The table above shows the main equipment corre-

sponding to each fuse.

284

EMERGENCIES

Spare fuse location

Spare fuses are contained in the cover of the instru-
ment panel (driver’s side). Always use a fuse of the
same capacity for replacement.

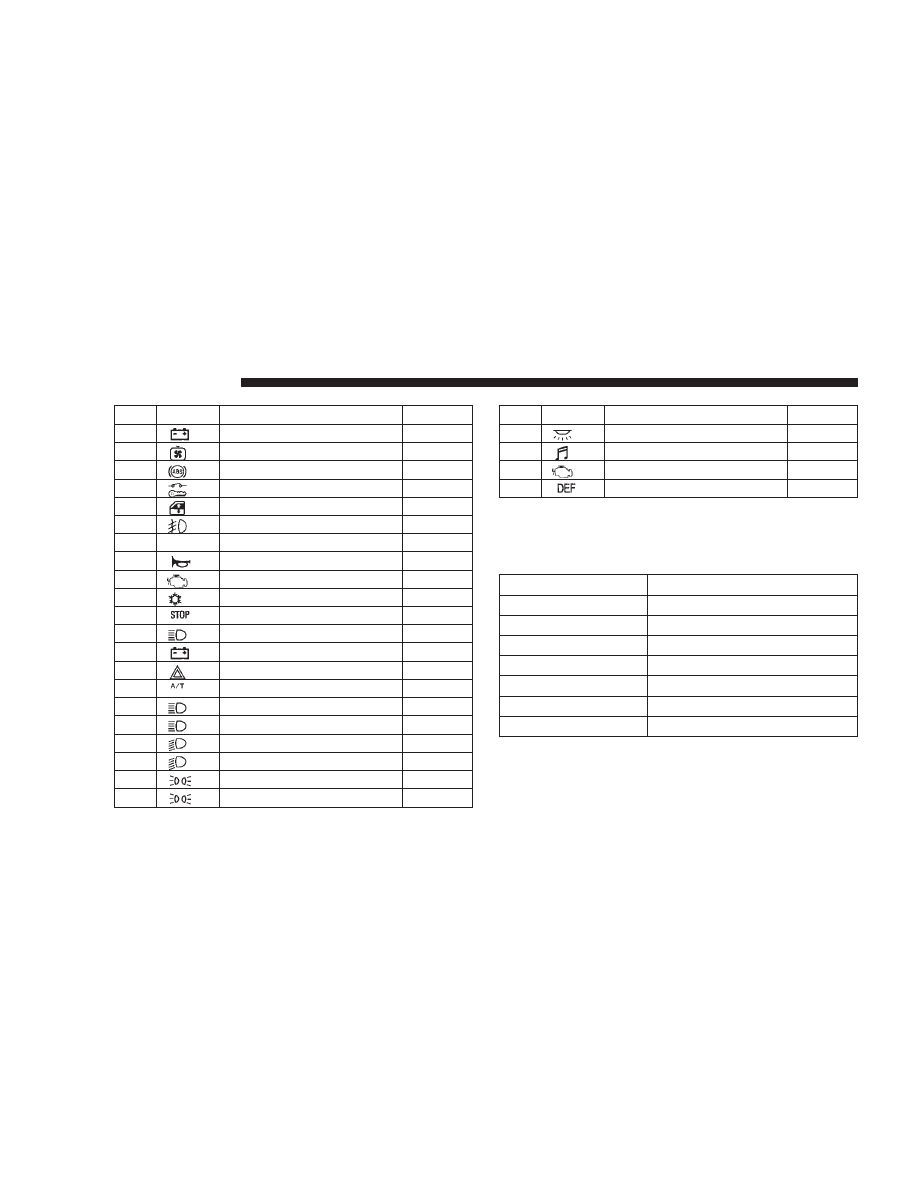

Engine compartment Fuse location table

N29B2642

Engine compartment fuse location

EMERGENCIES

285

8

No.

Symbol

Electrical system

Capacity

1

Fuse (+B)

60A

2

Radiator fan motor

50A

3

Anti-lock braking system

60A

4

Ignition switch

40A

5

Electric window controls

30A

6

Fog lights

15A

7

—

—

—

8

Horn

15A

9

Engine control

20A

10

Air conditioning

10A

11

Stop lights

15A

12

—

—

13

Alternator

7.5A

14

Hazard warning flasher

10A

15

Automatic transaxle

20A

16

Headlights high beam (right)

10A

17

Headlights high beam (left)

10A

18

Headlights low beam (right)

10A

19

Headlights low beam (left)

10A

20

Position lights (right)

7.5A

21

Position lights (left)

7.5A

No.

Symbol

Electrical system

Capacity

22

Dome lights

10A

23

Audio

10A

24

Fuel pump

15A

25

Defroster

40A

• Some fuses may not be installed on your vehicle. Fuse

application depends on the vehicle model, specifica-
tions, or options.

7.5A

BROWN

10A

RED

15A

LIGHT BLUE

20A

YELLOW

30A

GREEN

40A

GREEN

50A

RED

60A

YELLOW

286

EMERGENCIES

Fuse replacement

1. Before replacing a fuse, always turn off the electrical
item concerned and turn the ignition key to the “LOCK”
position.

2. Remove the fuse cover.

3. Referring to the fuse location diagrams and corre-
sponding tables, check the fuse that relates to the prob-
lem.

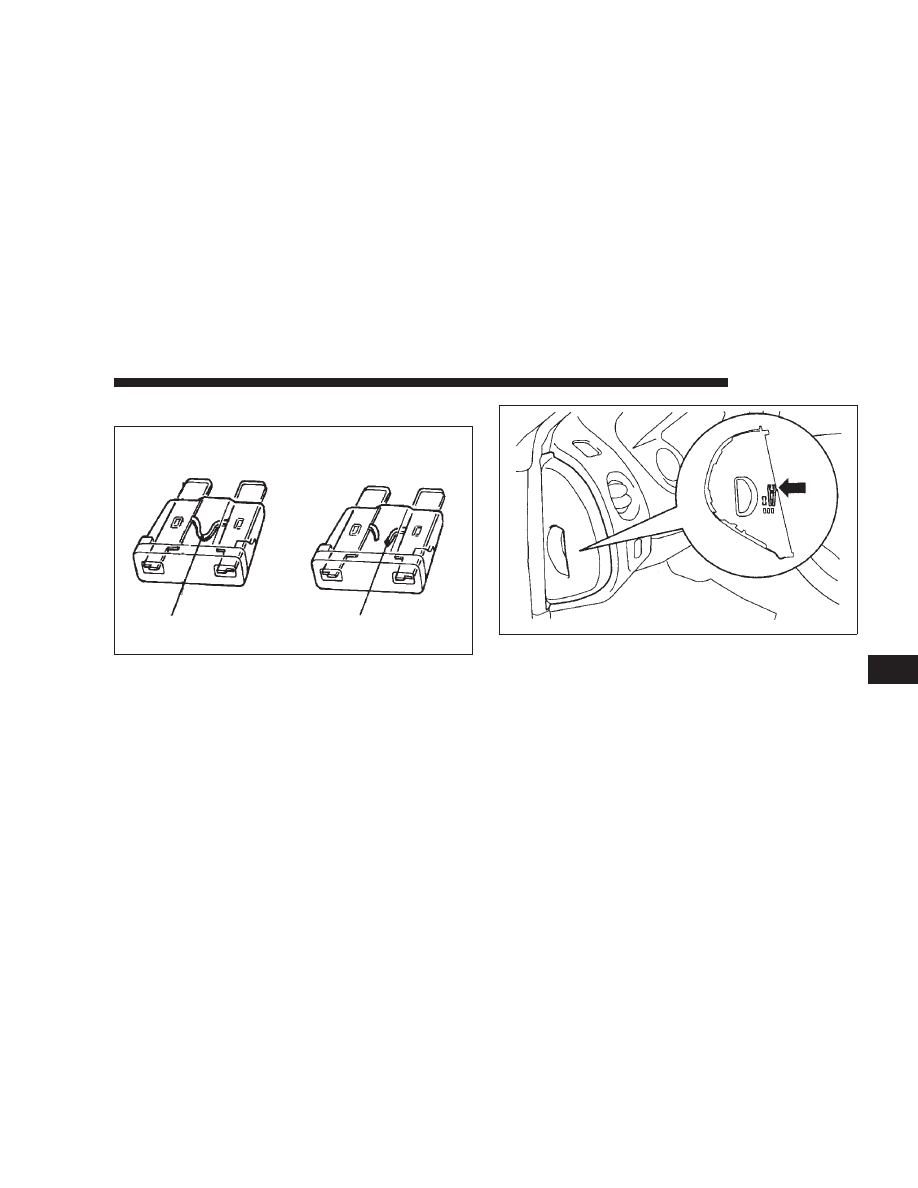

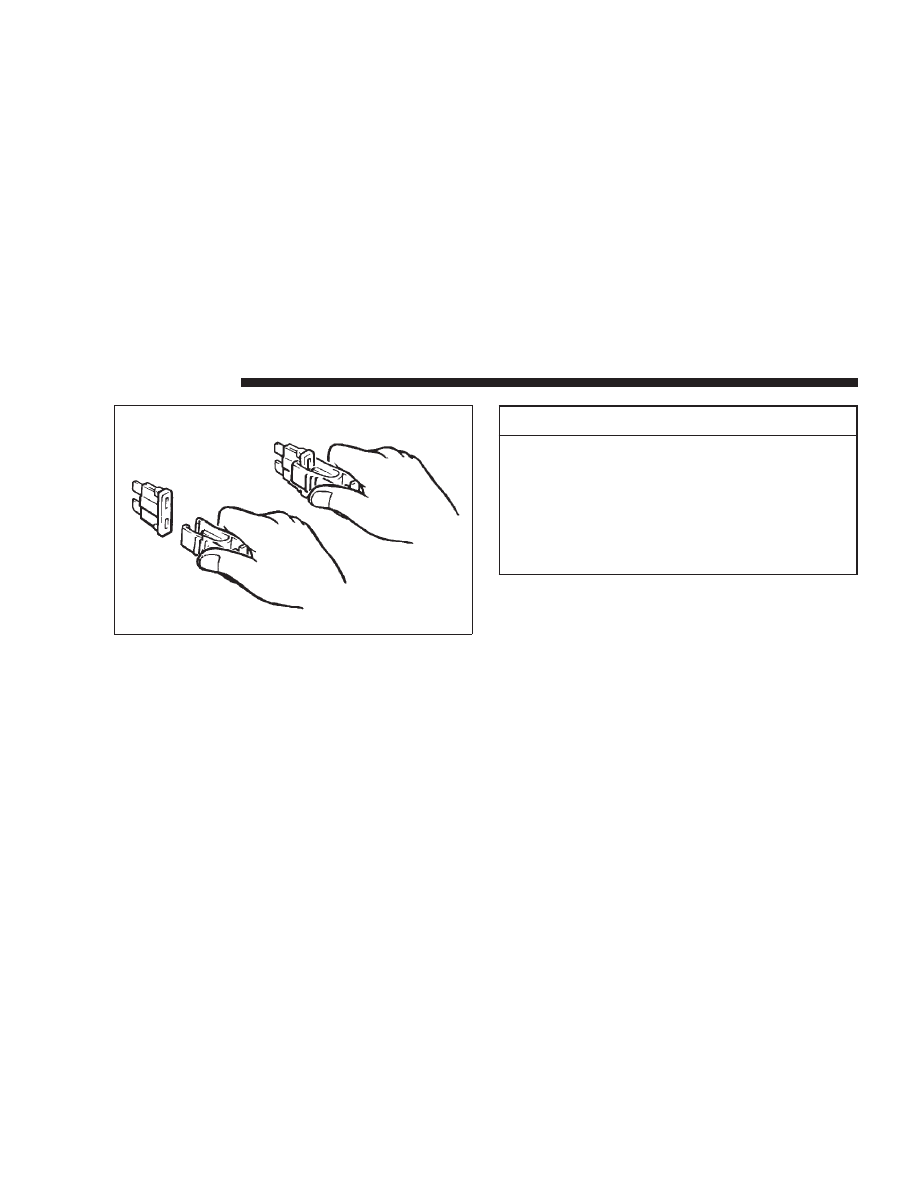

4. There is a fuse puller in the cover of the instrument
panel (driver’s side). Remove the fuse puller, clamp it on
the fuse you wish to remove, and pull the fuse straight
out from the fuse block. If the fuse is not blown, some-
thing else must be causing the problem; contact an
authorized dealer to have the problem checked.

N29C0020

OK

Blown fuse

N29C0200

EMERGENCIES

287

8

5. Insert a new fuse of the same capacity securely into the
fuse block location.

CAUTION!

• Never use a fuse with a capacity larger than that

specified or any substitute, such as wire, foil, etc.
Doing so will cause the circuit wiring to heat up
and could cause a fire.

• If the newly inserted fuse blows again after a

short time, have the electrical system checked by
an authorized dealer to find and correct the cause.

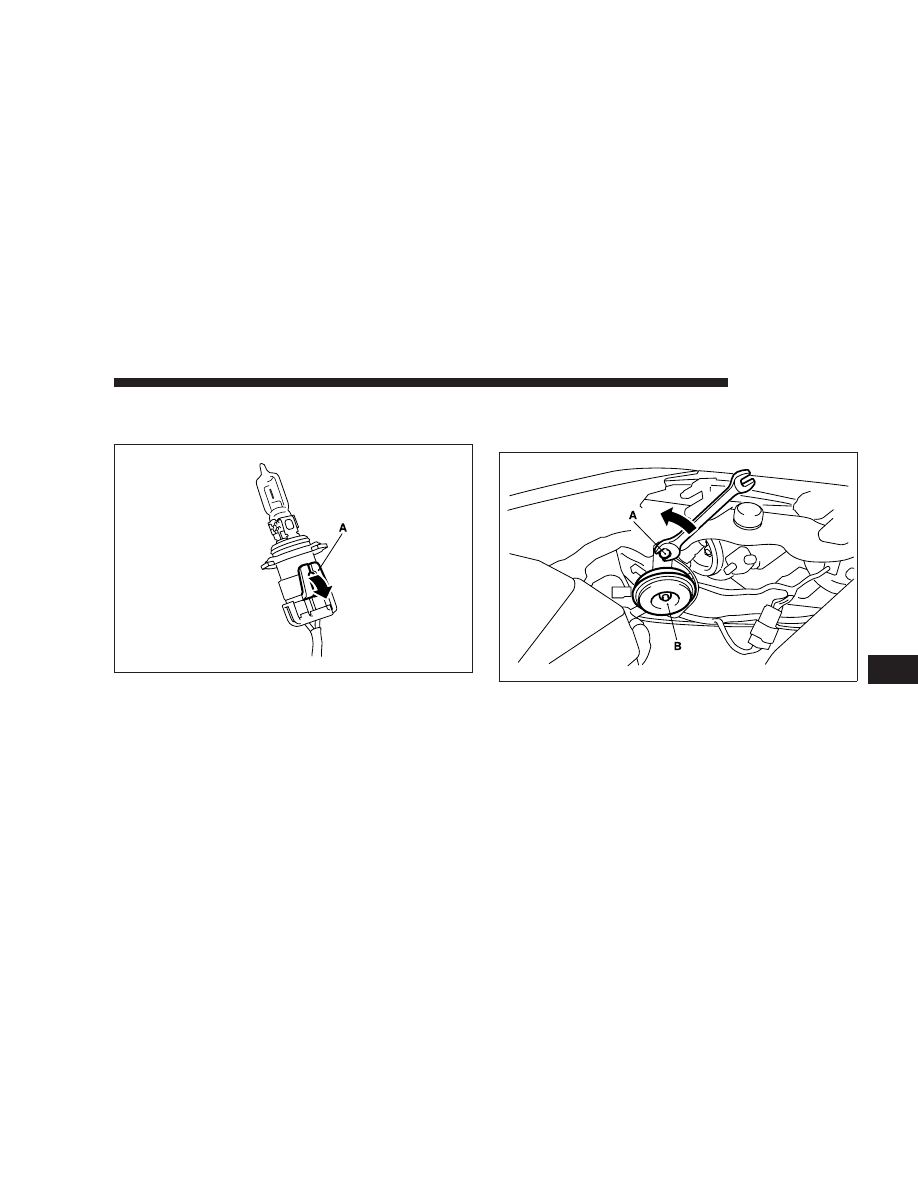

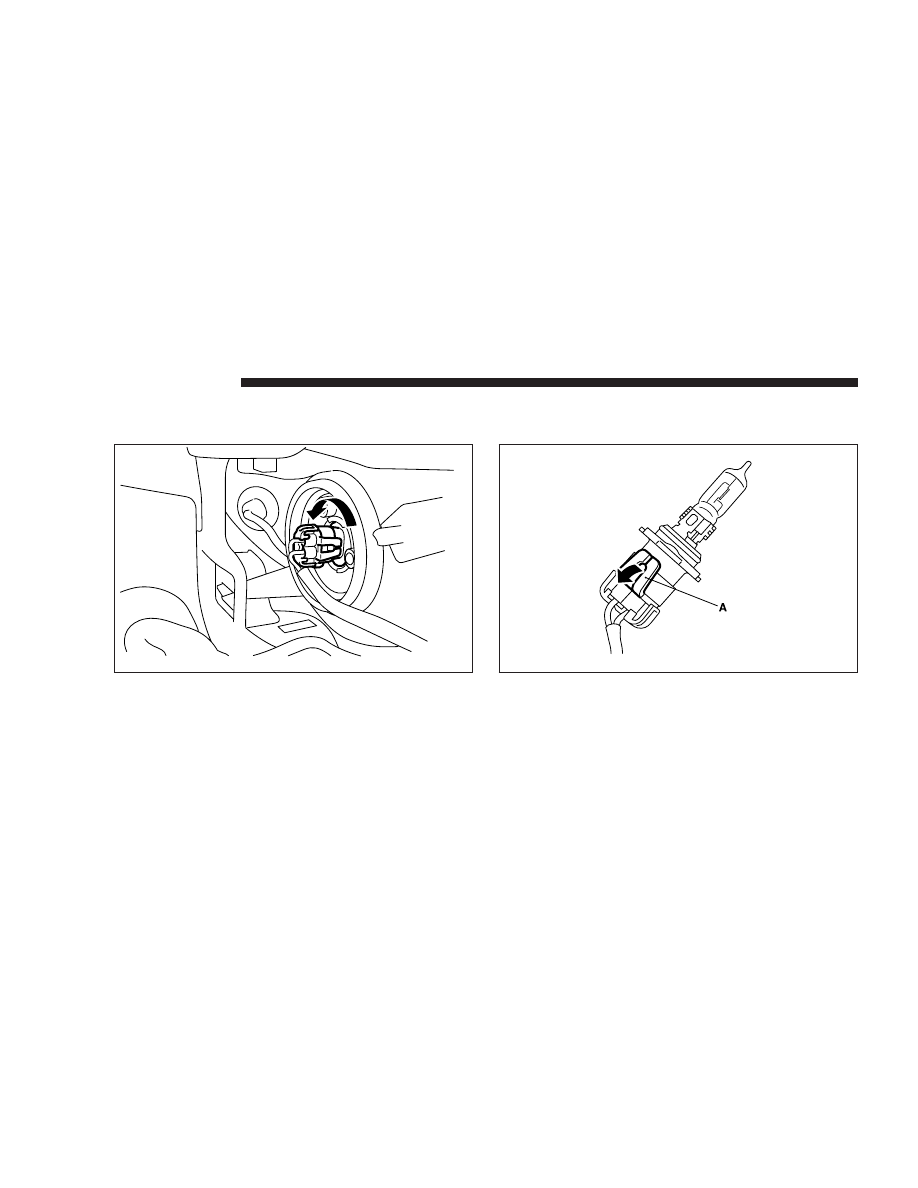

REPLACEMENT OF LIGHT BULBS

Before replacing a bulb, be sure the light is off. Do not
touch the glass part of the new bulb with your bare
fingers; the skin oil left on the glass will evaporate when
the bulb gets hot and the vapor will condense on the
reflector and dim the surface.

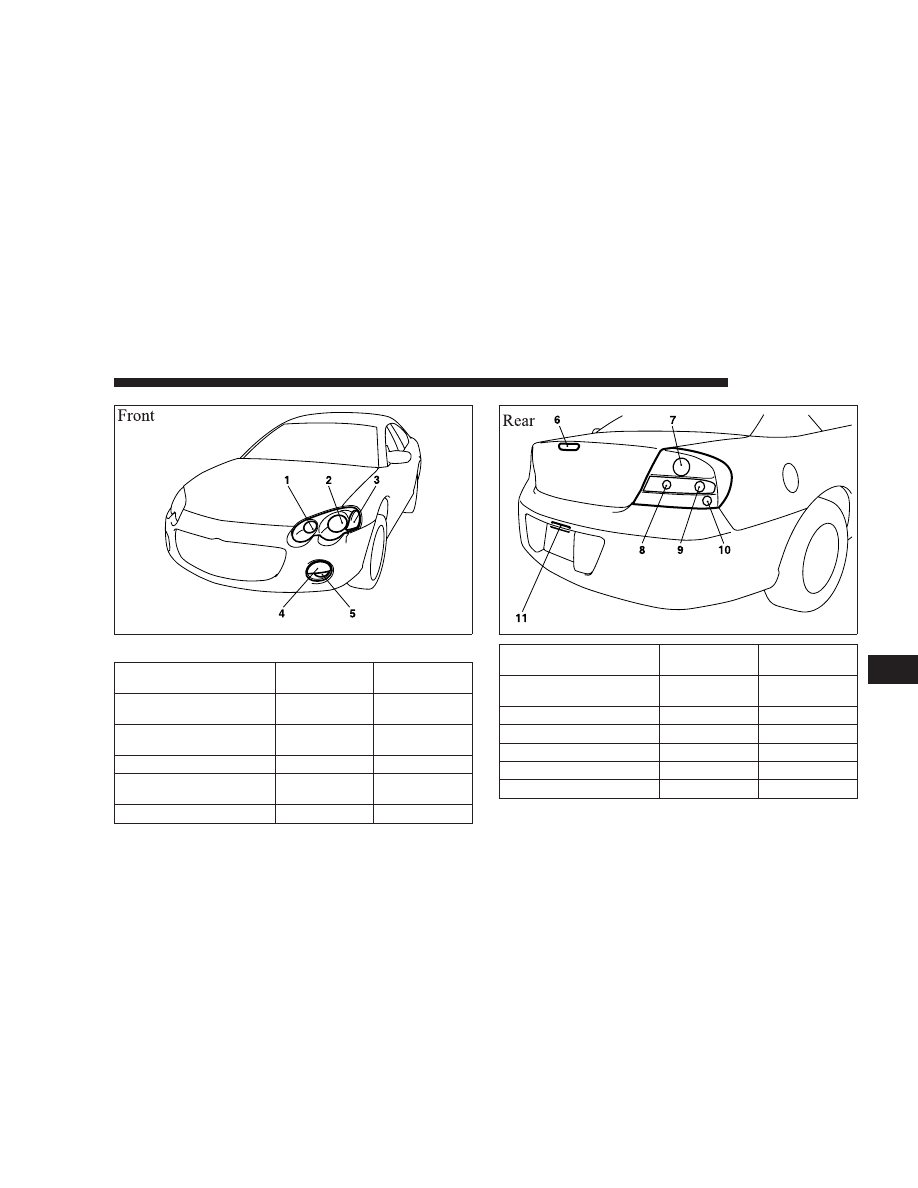

Bulb capacity

A bulb should only be replaced with a new bulb of the
same rating and type. The designation can be found on
the base of the bulb.

N29C0010

288

EMERGENCIES

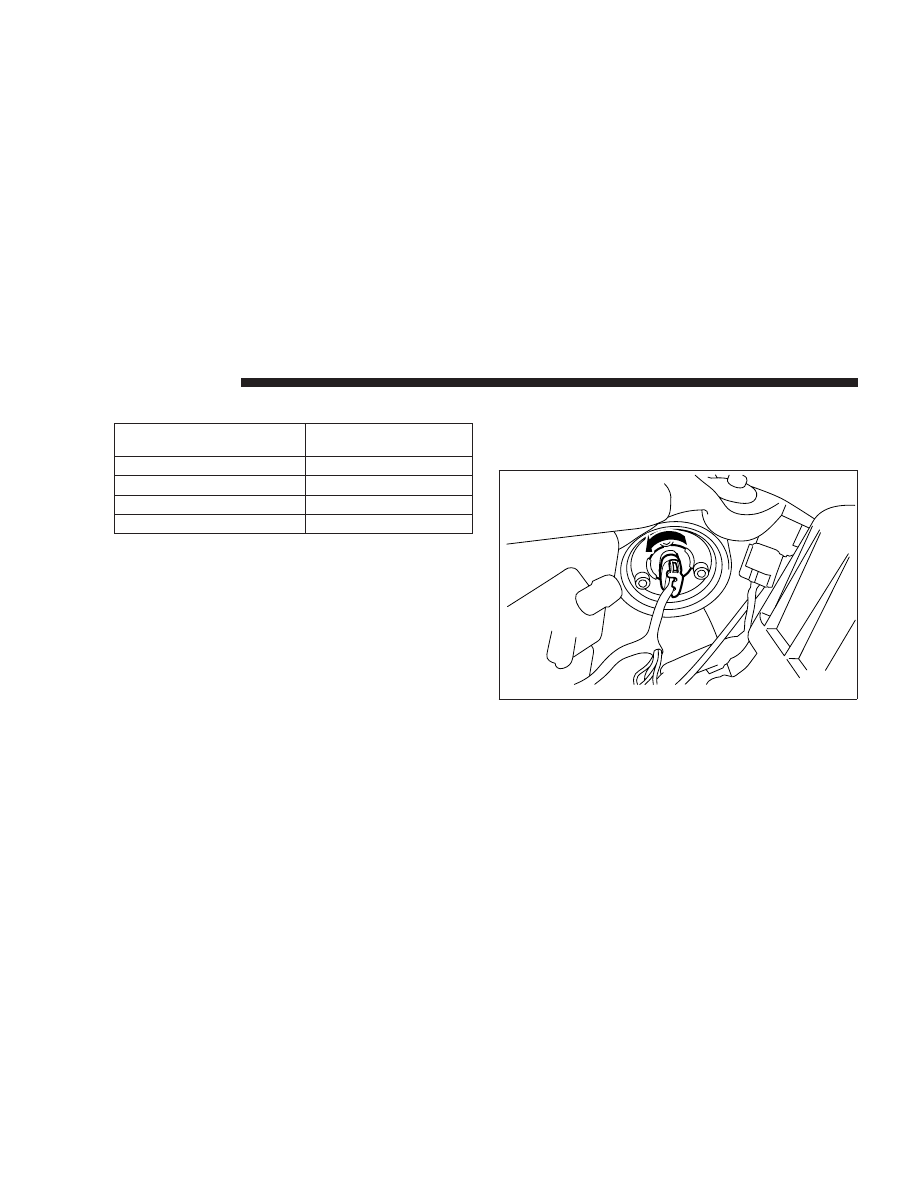

Outside

Description

Wattage or

Candela Power

ANSI Trade No.

or Bulb type

1 - Headlight (Type 1)

60W

9005 X/S

(HB3A)

2 - Headlight (Type 2)

51W

9006 X/S

(HB4A)

3 - Front side marker light

1.5cp

194NA

4 - Front turn signal and

parking light

2.2cp

NAk

5 - Front fog light

37.5W

896

Description

Wattage or

Candela Power

ANSI Trade No.

or Bulb type

6 - High-mounted stop

light

18W (W16W)

—

7 - Stop and tail light

32/3cp

1157

8 - Back up light

18W

921

9 - Rear turn signal light

32cp

1156NA

10 - Rear side marker light

3cp

168

11 - License plate light

3cp

168

N10B2800

N10B2810

EMERGENCIES

289

8

Inside

Description

Wattage or

Candela Power

Dome Light

10W

Rear personal light

8W

Trunk light

5W

Reading light

4W

Headlights (Type 1)

1. Turn the light socket counterclockwise and pull it out
and remove the light bulb.

N10C1910

290

EMERGENCIES

2. Pull the clip (A) and remove the light bulb from the
socket.

Headlights (Type 2)

1. Loosen the bolt (A), move the horn (B) (left side only).

N10C1920

N10C1760

EMERGENCIES

291

8

2. Turn the light socket counterclockwise and pull it out
and remove the light bulb.

3. Pull the clip (A) and remove the light bulb from the
socket.

N10C1930

N10C1940

292

EMERGENCIES
