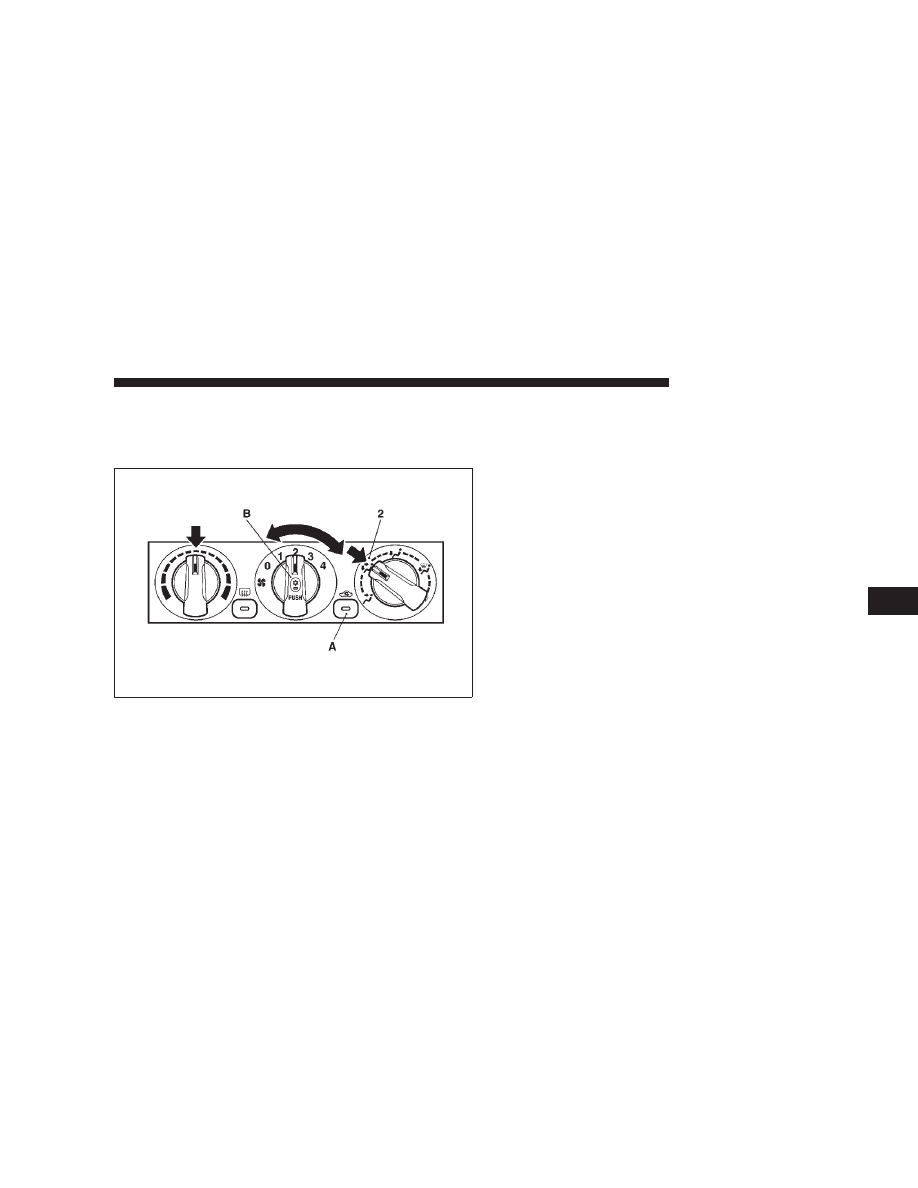

Adjust the temperature by turning the temperature con-
trol dial clockwise or counterclockwise.
Select the desired blower speed.

NOTE

: If the outside air is dusty or otherwise contami-

nated, or if maximum cooling performance is desired, set
air selection switch (A) to the recirculation position and
the temperature control dial all the way to the left.
Introduce outside air from time to time for proper
ventilation.

Important operation tips for air conditioning

1. Park the vehicle in the shade whenever possible.
Parking under the hot sun makes the vehicle interior
extremely hot, which requires more time to cool the
interior. If it is necessary to park in the sun, open the
windows for the first few minutes of air conditioning
operation to expel hot air.

2. Close the windows when the air conditioning is in use.
The entry of outside air through open windows will
reduce cooling efficiency.

3. When operating the system, make sure the air intake,
which is located in front of the windshield, is free of
obstructions such as leaves. Leaves collected in the
air-intake plenum may reduce air flow and plug the
plenum water drains.

Air conditioning system refrigerant and lubricant
recommendations

If the air conditioning seems less effective than usual, the
cause might be a refrigerant leak.
Have the system inspected by your authorized dealer.

H04F0980

FOR PLEASANT DRIVING

245

6

CAUTION!

The air conditioning system in your vehicle must be
charged with the refrigerant HFC-134a and the lubri-
cant SUN-PAG 56.
Use of any other refrigerant or lubricant will cause
severe damage which will result in the need to
replace your vehicle’s entire air conditioning system.
The release of refrigerant into the atmosphere is not
recommended.
The new refrigerant (HFC-134a) in your vehicle is
designed not to harm the earth’s ozone layer. How-
ever, it may slightly contribute to global warming.
It is recommended that the refrigerant be recovered
and recycled for future use.

During a long period of disuse

The air conditioning should be operated for at least five
minutes each a week, even in cold weather. This is to
maintain lubrication of the compressor internal parts and
maintain the air conditioning in the best operating con-
dition.

INSTALLATION OF ACCESSORIES

CAUTION!

Before any electrical or electronic accessories are
installed, consult an authorized dealer.

1. Improper installation of an electrical or electronic
accessory may cause a fire or electrical problem.
It also could result in failure of warranty coverage under
the new vehicle limited warranty.

2. When using a communication system such as a cellu-
lar phone or a radio set inside the vehicle, be sure to
install a separate external antenna. When a cellular phone
or a radio set is used by using an internal antenna alone,
it might cause failure to the vehicle’s electrical system
and could interfere with safe operation of the vehicle.

WARNING!

If you use a cellular phone while driving, keep your
attention on your driving, in order to reduce risk of
accidents.

246

FOR PLEASANT DRIVING

VEHICLE CARE

CONTENTS

m Cleaning the inside of your vehicle . . . . . . . . . 249

▫ Plastic, vinyl leather, fabric, and flocked parts. . 249
▫ Upholstery . . . . . . . . . . . . . . . . . . . . . . . . . . 249
▫ Genuine leather (if so equipped) . . . . . . . . . . . 250

m Cleaning the outside of your vehicle . . . . . . . . 250

▫ Foreign material. . . . . . . . . . . . . . . . . . . . . . . 250
▫ Washing . . . . . . . . . . . . . . . . . . . . . . . . . . . . 251
▫ During cold weather . . . . . . . . . . . . . . . . . . . 252
▫ Waxing your vehicle. . . . . . . . . . . . . . . . . . . . 253

▫ Polishing your vehicle . . . . . . . . . . . . . . . . . . 254
▫ Damaged paint . . . . . . . . . . . . . . . . . . . . . . . 254
▫ Cleaning plastic parts . . . . . . . . . . . . . . . . . . . 254
▫ Chrome parts . . . . . . . . . . . . . . . . . . . . . . . . 255
▫ Aluminum wheels (if so equipped) . . . . . . . . . 255
▫ Window glass . . . . . . . . . . . . . . . . . . . . . . . . 255
▫ Wiper blades . . . . . . . . . . . . . . . . . . . . . . . . . 255
▫ Cleaning the sunroof (if so equipped) . . . . . . . 255
▫ Engine compartment . . . . . . . . . . . . . . . . . . . 255

7

In order to maintain the value and good looks of your
vehicle, perform regular maintenance using proper ma-
terials and procedures.
Be sure to use only those materials and procedures that
are in compliance with all local environmental pollution
control regulations. Carefully select the materials to be
used to be sure that they do not contain corrosives; if in
doubt, contact an authorized dealer for assistance in the
selection of these materials.

CAUTION!

Cleaning products can be dangerous. Some are poi-
sonous. Others are highly flammable. Some are
dangerous if you breathe their fumes in a closed
space. When you use any product to clean your
vehicle, be sure to follow the instructions printed on
its container. Always open your vehicle doors or
windows when you’re cleaning the inside. Never use
the following chemicals to clean your vehicle:

•

Gasoline

•

Carbon Tetrachloride

•

Benzine

•

Naphtha

•

Acetone

•

Turpentine

•

Paint Thinner

•

Lacquer Thinner

•

Nail Polish Remover

These can all be dangerous, and can damage your vehicle.

248

VEHICLE CARE

CLEANING THE INSIDE OF YOUR VEHICLE

After cleaning the inside of your vehicle with cleaner,
wipe it dry in a shady, well ventilated area.

CAUTION!

Do not use organic substances (solvents, kerosene,
alcohol, gasoline, etc.) or alkaline or acidic solutions.

These chemicals can cause discoloring, staining or
cracking of the surface.

If you use cleaners or polishing agents, make sure
their ingredients do not include the substances men-
tioned above.

NOTE

: Always read the instructions on the cleaner

label.

Plastic, vinyl leather, fabric, and flocked parts

1. Lightly wipe with a soft cloth soaked in a 3% solution
of neutral detergent and water.

2. After using detergent, dip the cloth in fresh water and
wring out well. Using this cloth, wipe off the detergent
thoroughly.

NOTE

: Cleaners, conditioners, and protectants contain-

ing silicons or waxes may cause annoying reflections and
obscure vision.

Upholstery

1. To maintain the value of your new vehicle, maintain
the upholstery carefully and keep the interior clean.
Use a vacuum cleaner and brush to clean the seats. If
stained, vinyl and synthetic leather should be cleaned
with an appropriate cleaner. Cloth fabrics can be cleaned
with either upholstery cleaner or a 3% solution of neutral
detergent in lukewarm water.

2. Clean the carpeting with a vacuum cleaner and re-
move any stains with carpet cleaner. Oil and grease can
be removed by lightly dabbing with a clean colorfast
cloth and spot remover.

NOTE

: If fuzzing is difficult to remove from the seat

upholstery, draw a suitable defuzzing brush over the
surface in one direction.

VEHICLE CARE

249

7

Genuine leather (if so equipped)

1. Lightly wipe with a soft cloth soaked in a 5% solution
of neutral detergent and water.

2. Dip the cloth in fresh water and wring it out well.
Using this cloth, wipe off the detergent thoroughly.

3. Apply a leather protecting agent to the genuine leather
surface.

NOTE
1. If genuine leather is wet with water, wipe off the water
as quickly as possible with a dry, soft cloth.

2. Slight stains on genuine leather may be removed with
a leather cleaner.

3. The genuine leather surface may be damaged if a
nylon brush is rubbed hard against it.

4. Organic solvents such as benzine, alcohol, gasoline,
acid or alkaline solvents may discolor the genuine leather
surface and should not be used.

5. Dirty genuine leather seats may mildew. Be very
careful about oil stains and remove them immediately.

6. The genuine leather surface may harden and shrink if
it is exposed to the direct rays of the sun for long hours.
When your vehicle is parked, place it in the shade as
much as possible.

7. When the temperature of the vehicle interior rises in
the summer, vinyl products left on the genuine leather
seat may deteriorate and stick to the seat.

CLEANING THE OUTSIDE OF YOUR VEHICLE

To protect your vehicle’s outside finish, it is important
that you wash it often and thoroughly. If desired, you
may wax your vehicle by using an automobile wax.

Foreign material

Industrial fallout, road tar, bird droppings, tree sap,
insect remains, sea water, and other foreign matter can
damage the finish of your vehicle.
Generally, the longer the foreign material remains in
contact with the outside finish the more extensive the
damage. Wash your vehicle as soon as possible if it
becomes contaminated with foreign material.

250

VEHICLE CARE

Washing

Chemicals contained in the dirt and dust picked up from
air, rain, snow, or road surface can damage the paint coat
and body of your vehicle if left in prolonged contact.
Frequent washing and waxing is the best way to protect
your vehicle from this damage.
Do not wash the vehicle in direct sunlight. Park the
vehicle in the shade and spray it with water to remove
dust. Next, using an ample amount of clean water and a
car washing mitt or sponge, wash the vehicle from top to
bottom.

Use a mild vehicle washing soap. Rinse thoroughly and
wipe dry with a chamois or soft cloth. After washing the
vehicle, carefully clean the joints and flanges of the doors,
hood, etc., where dirt is likely to remain.

CAUTION!

• When washing the under side of your vehicle,

wear a pair of rubber gloves in order to protect
your hands.

• Never spray or splash water on the electrical

components in the engine compartment, as this
may adversely affect the starting circuit.
Exercise caution also when washing the under-
body; be careful not to spray water into the engine
compartment.

• Using an automatic car wash, pay attention to the

following items, referring to the operation manual
or consulting a car wash operator.

• The outside mirrors and the antenna are retracted.

VEHICLE CARE

251

7

CAUTION!

• Some types of washers (including coin-operated

washers) apply high temperature and high pres-
sure to the vehicle, which may cause heat distor-
tion and damage to the resin parts of the vehicle
body, leakage of water into the vehicle, etc. There-
fore, be sure to observe the following.

• Maintain a good distance of approx. 16 in. (40 cm)

or more between the vehicle body and the wash-
ing nozzle.

• When washing around the door glass, hold the

nozzle at a distance of more than 40 in.(1m) and at
right angles to the glass surface.

During cold weather

Salt and other chemicals that are spread on winter roads
in some geographical areas can have a detrimental effect
on the vehicle underbody. You should flush the under-
body with a high pressure hose every time you wash the
exterior of your vehicle.
Special care should be taken to remove mud or other
debris which could trap and hold salt and moisture.
After washing your vehicle, wipe off all water drops from
the rubber parts around the doors to prevent the doors
from freezing.

NOTE

: When a door is frozen, opening it by force may

tear or crack the rubber gasket installed around the door.
Therefore, pour warm water to melt the ice. Be sure to
wipe off water thoroughly after opening the door. To help
prevent freezing of the weatherstripping on the doors,
hood, etc., treat the rubber seal with a lubricant designed
for rubber.

252

VEHICLE CARE

Waxing your vehicle

Wax your vehicle once or twice a year, or when painted
surfaces do not shed water well.
Apply a small amount of wax to painted surfaces with a
soft cloth. After the wax has dried, polish with a dry soft
cloth.
Do not wax your vehicle in direct sunlight.
You should wax after the surfaces have cooled.

CAUTION!

• Waxes containing high abrasive compounds

should not be used. Such waxes remove rust and
stain effectively from the paintwork, but are
harmful to the luster of the painted surface, since
they also remove paint/clearcoat.
Further, they are detrimental to glossy surfaces
such as the grille, garnish, moldings, etc.

• Do not use gasoline, kerosene, benzene or paint

thinners to remove road tar or other contamina-
tion to the painted surface.

• Do not apply wax on the areas having black mat

coating as it can cause uneven discoloration,
patches, blurs, etc. If stained with wax, immedi-
ately wipe off with a soft cloth and warm water.

• Be careful when waxing the area around the

sunroof opening, not to apply any wax on the
weatherstrip (black rubber).
If stained with wax, the weatherstrip cannot main-
tain a weatherproof seal with the sunroof.

VEHICLE CARE

253

7

Polishing your vehicle

If painted surfaces have been severely damaged and lost
their original luster and color tone, polish the surface
lightly with a fine polishing compound. Avoid limiting
your polishing to the damaged surface only; polish a
somewhat wider area, moving the polishing cloth in one
direction. After polishing, flush the compound from the
surface and apply a coat of wax to regain a beautiful
luster.

Damaged paint

Small cracks and scratches in the paint coat should be
touched up as soon as possible with touch-up paint to
prevent corrosion.
Check body areas facing the road or the tires carefully for
damage to the paint coat caused by flying stones, etc. The
paint code number for your vehicle can be found on the
vehicle information code plate in the engine compart-
ment.

Cleaning plastic parts

Use a sponge or chamois.
If vehicle wax adheres on the plastic bumper or mold-
ings, the surface may appear white in color. In this case,
wipe it off using lukewarm water and a soft cloth or
chamois.

CAUTION!

• Do not use a scrub brush or other hard tools as

they may damage the plastic part surface.

• Do not use wax containing compound (polishing

compound) which may damage the plastic part
surface.

• Do not bring plastic parts into contact with brake

fluids, engine oils, greases, thinner for painting,
and sulfuric acid (battery electrolyte) which may
stain, crack or discolor the plastic parts.
If they touch the plastic part, wipe them with a
soft cloth, or chamois and an aqueous solution of
neutral detergent. Then, immediately rinse the
affected parts with water.

254

VEHICLE CARE

Chrome parts

To prevent spots and corrosion of chrome parts, wash
with water, dry thoroughly, and apply a nonabrasive
automotive wax. If the chrome is severely damaged or
pitted use a commercially available chrome polish.

Aluminum wheels (if so equipped)

A protective coating is provided over aluminum wheels.
Clean aluminum wheels with a cleaner designed for use
on aluminum and apply an appropriate protection agent.

CAUTION!

• Do not use abrasive cleaners.
• Brushes may damage the aluminum wheel sur-

face. Be sure to use a sponge, chamois, etc.

• Do not apply hot water directly from a steam

cleaner to the wheel surface.

• Wheels exposed to sea water or road chemicals

should be cleaned as soon as possible.

Window glass

The window glass can be cleaned using only a sponge
and water. Glass cleaner can be used to remove wax, oil,
grease, dead insects, etc. After washing the glass, wipe
dry with a clean, dry, soft cloth.

Wiper blades

Use a soft cloth and glass cleaner to remove grease, dead
insects, etc., from the wiper blades.
Replace the wiper blades when they no longer clean the
windshield properly.

Cleaning the sunroof (if so equipped)

Clean the inside of the sunroof with a soft cloth. Hard
deposits should be wiped away with a cloth dipped in
warm, neutral detergent solution. Wipe away the solu-
tion with a sponge dipped in fresh water.

NOTE

: The surface treatment on the inside of the glass

may be removed if a hard cloth or organic solvent is used.

Engine compartment

Never spray or splash water on the electrical components
in the engine compartment, as this may adversely affect
the electrical circuits.

VEHICLE CARE

255

7

EMERGENCIES

CONTENTS

m If the vehicle breaks down . . . . . . . . . . . . . . . . 259

▫ If the engine quits . . . . . . . . . . . . . . . . . . . . . 259

m Operation under adverse driving conditions. . . 259

▫ If your vehicle becomes stuck in sand, mud or

snow . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 259

▫ On a wet road . . . . . . . . . . . . . . . . . . . . . . . . 260
▫ On snowy or icy roads . . . . . . . . . . . . . . . . . . 261

m Spare tire, jack and tool set storage . . . . . . . . . 262

▫ Handling spare tire . . . . . . . . . . . . . . . . . . . . 262
▫ Jack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 263

m Compact spare tire . . . . . . . . . . . . . . . . . . . . . 263
m Wheel covers (if so equipped) . . . . . . . . . . . . . 264

m Jacking and tire changing . . . . . . . . . . . . . . . . 266

▫ Jacking up the vehicle . . . . . . . . . . . . . . . . . . 266

m Engine overheating . . . . . . . . . . . . . . . . . . . . . 274
m Jump-starting the engine . . . . . . . . . . . . . . . . . 275

▫ If your vehicle has anti-lock brakes . . . . . . . . . 280

m Towing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 280
m Fuses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 282

▫ Fuse block. . . . . . . . . . . . . . . . . . . . . . . . . . . 282

m Fusible links . . . . . . . . . . . . . . . . . . . . . . . . . . 283

▫ Fuse load capacities . . . . . . . . . . . . . . . . . . . . 283

m Replacement of light bulbs. . . . . . . . . . . . . . . . 288

▫ Bulb capacity. . . . . . . . . . . . . . . . . . . . . . . . . 288

8

▫ Headlights (Type 1) . . . . . . . . . . . . . . . . . . . . 290
▫ Headlights (Type 2) . . . . . . . . . . . . . . . . . . . . 291
▫ Adjustment of headlight aim. . . . . . . . . . . . . . 293
▫ Front turn signal and parking lights. . . . . . . . . 293
▫ Front side marker lights . . . . . . . . . . . . . . . . . 294

▫ Front fog light . . . . . . . . . . . . . . . . . . . . . . . . 294
▫ Rear combination lights . . . . . . . . . . . . . . . . . 296
▫ High-mounted stop light . . . . . . . . . . . . . . . . 298
▫ License plate light . . . . . . . . . . . . . . . . . . . . . 298
▫ Dome light . . . . . . . . . . . . . . . . . . . . . . . . . . 299

258

EMERGENCIES

IF THE VEHICLE BREAKS DOWN

If the vehicle breaks down on the road, move to the
shoulder and activate the hazard warning flashers. If
there is no shoulder, or the shoulder is not safe, drive in
the right lane, slowly, with the hazard flashers activated,
until you reach a safe place to stop. Keep the flashers
activated.

If the engine quits

If the engine stops, power will be lost to the steering and
brakes, making steering and braking difficult.

1. The brake booster becomes inoperative and the brake
pedal will be harder to push than usual.

2. Since power steering system is not operative, the
steering wheel will be stiff when turning. Turn the wheel
with more effort than usual.

OPERATION UNDER ADVERSE DRIVING
CONDITIONS

If your vehicle becomes stuck in sand, mud or
snow

If the vehicle becomes stuck in snow, sand, or mud, it can
often be moved by a rocking motion. Turn your steering
wheel right and left to clear the area around the wheels.
Move the gearshift lever or selector lever rhythmically
between 1st and REVERSE position (with manual trans-
axle), ‘‘L’’ (Low) and ‘‘R’’ (REVERSE) position (with
automatic transaxle), Autostick and ‘‘R’’ (REVERSE) po-
sition (with automatic transaxle), while applying slight
pressure to the accelerator pedal.
Avoid racing the engine or spinning the wheels. Pro-
longed efforts to free a stuck vehicle may result in
overheating and transaxle failure.
Allow the engine to idle for a few minutes to let the
transaxle cool between rocking attempts.
If the vehicle remains stuck after several rocking at-
tempts, seek other assistance.

EMERGENCIES

259

8

WARNING!

When attempting to rock your vehicle out of a stuck
position, be sure that the area around the vehicle is
clear of people. The rocking motion may cause the
vehicle to suddenly lurch forward or backward,
causing injury to by-standers.

On a wet road

CAUTION!

• Avoid flooded roads. Water depth can be decep-

tive, and you could be seriously hurt by driving
into flood water.

• When driving in rain, on water-covered roads, or

through a vehicle wash, water could enter the
brake drum linings or discs, resulting in tempo-
rarily ineffective brakes. In such cases, lightly
depress the brake pedal to see if the brakes
operate properly. If they do not, lightly depress
the pedal several times while driving in order to
dry the brake pads or linings, then check them
again.

260

EMERGENCIES
