Chrysler Town, Dodge Caravan. Manual - part 962

RIGHT CYLINDER LOCK SWITCH (EXPORT)

CAV

CIRCUIT

FUNCTION

1

Z462 20BK/WT

GROUND

2

G162 20VT/WT

RIGHT CYLINDER LOCK SWITCH MUX

RIGHT DOOR SPEAKER (LOWLINE)

CAV

CIRCUIT

FUNCTION

1

X56 20GY/BR

RIGHT FRONT SPEAKER (-)

2

-

-

3

X54 20GY

RIGHT FRONT SPEAKER (+)

RIGHT DOOR SPEAKER (MIDLINE/HIGHLINE)

CAV

CIRCUIT

FUNCTION

1

X154 20GY/YL (HIGHLINE)

RIGHT INSTRUMENT PANEL SPEAKER (+)

2

X15 16GY/DG (HIGHLINE)

AMPLIFIED SPEAKER GROUND

3

X156 20GY/LB (HIGHLINE)

RIGHT INSTRUMENT PANEL SPEAKER (-)

4

X54 20GY

RIGHT FRONT SPEAKER (+)

5

X13 16DG/GY (HIGHLINE)

NAME BRAND SPEAKER RELAY OUTPUT

6

X56 20GY/BR

RIGHT FRONT SPEAKER (-)

RIGHT FOG LAMP (EXCEPT EXPORT)

CAV

CIRCUIT

FUNCTION

A

L90 18WT/OR

FRONT FOG LAMP RELAY OUTPUT

B

Z348 18BK/OR

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1084

CONNECTOR PINOUTS

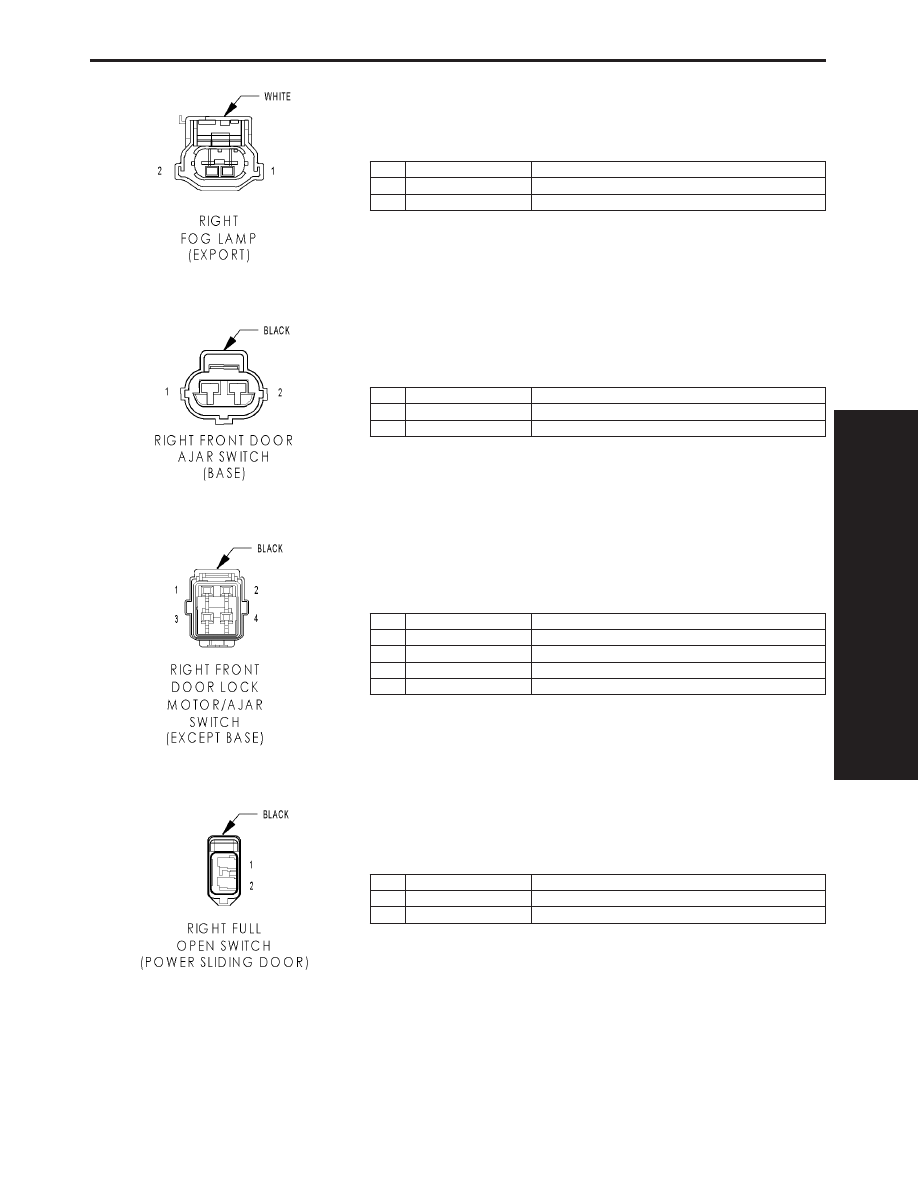

RIGHT FOG LAMP (EXPORT)

CAV

CIRCUIT

FUNCTION

1

L90 18WT/OR

FRONT FOG LAMP RELAY OUTPUT

2

Z348 18BK/OR

GROUND

RIGHT FRONT DOOR AJAR SWITCH (BASE)

CAV

CIRCUIT

FUNCTION

1

G74 20VT/WT

RIGHT FRONT DOOR AJAR SWITCH SENSE

2

Z74 20BK/WT

GROUND

RIGHT FRONT DOOR LOCK MOTOR/AJAR SWITCH (EXCEPT BASE)

CAV

CIRCUIT

FUNCTION

1

G74 20VT/WT

RIGHT FRONT DOOR AJAR SWITCH SENSE

2

Z74 20BK/WT

GROUND

3

P4 20TN/BR

RIGHT FRONT DOOR UNLOCK DRIVER

4

P2 20TN/GY

RIGHT FRONT DOOR LOCK DRIVER

RIGHT FULL OPEN SWITCH (POWER SLIDING DOOR)

CAV

CIRCUIT

FUNCTION

1

Q52 20OR

RIGHT FULL OPEN SWITCH SENSE

2

Z76 20BK/YL

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1085

CONNECTOR PINOUTS

RIGHT INSTRUMENT PANEL SPEAKER

CAV

CIRCUIT

FUNCTION

1

X154 20GY/YL

RIGHT INSTRUMENT PANEL SPEAKER (+)

1

X54 20GY (LOWLINE)

RIGHT FRONT SPEAKER (+)

2

X56 20GY/BR (LOWLINE)

RIGHT FRONT SPEAKER (-)

2

X156 20GY/LB

RIGHT INSTRUMENT PANEL SPEAKER (-)

RIGHT POWER MIRROR

CAV

CIRCUIT

FUNCTION

1

P174 20TN/LB (EXPORT)

RIGHT FOLDING MIRROR UNFOLD DRIVER

2

-

-

3

-

-

4

P68 20TN/YL (MEMORY)

RIGHT MIRROR HORIZONTAL POSITION SIGNAL

5

P66 20TN/LG (MEMORY)

RIGHT MIRROR SENSOR GROUND

6

P67 20TN/OR (MEMORY)

RIGHT MIRROR VERTICAL POSITION SIGNAL

7

P160 20TN/LG (LHD EX-
PORT)

PASSENGER FOLDING MIRROR RELAY OUTPUT

7

P159 20TN/DG (RHD)

DRIVER FOLDING MIRROR FOLD DRIVER

8

Z216 20BK/DB (HEATED
MIRRORS)

GROUND

9

C16 20DB/GY (HEATED
MIRRORS)

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

10

P70 20TN/LB

RIGHT MIRROR COMMON DRIVER (RIGHT/DOWN)

11

P72 20TN/GY

RIGHT MIRROR UP DRIVER

12

P74 20TN/DB

RIGHT MIRROR LEFT DRIVER

RIGHT REAR PILLAR SPEAKER

CAV

CIRCUIT

FUNCTION

1

X158 20GY/YL

RIGHT REAR PILLAR SPEAKER (-)

2

X152 20GY/WT

RIGHT REAR PILLAR SPEAKER (+)

RIGHT REAR SPEAKER (LOWLINE)

CAV

CIRCUIT

FUNCTION

1

X58 22GY/OR

RIGHT REAR SPEAKER (-)

2

-

-

3

X52 20GY/DB

RIGHT REAR SPEAKER (+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1086

CONNECTOR PINOUTS

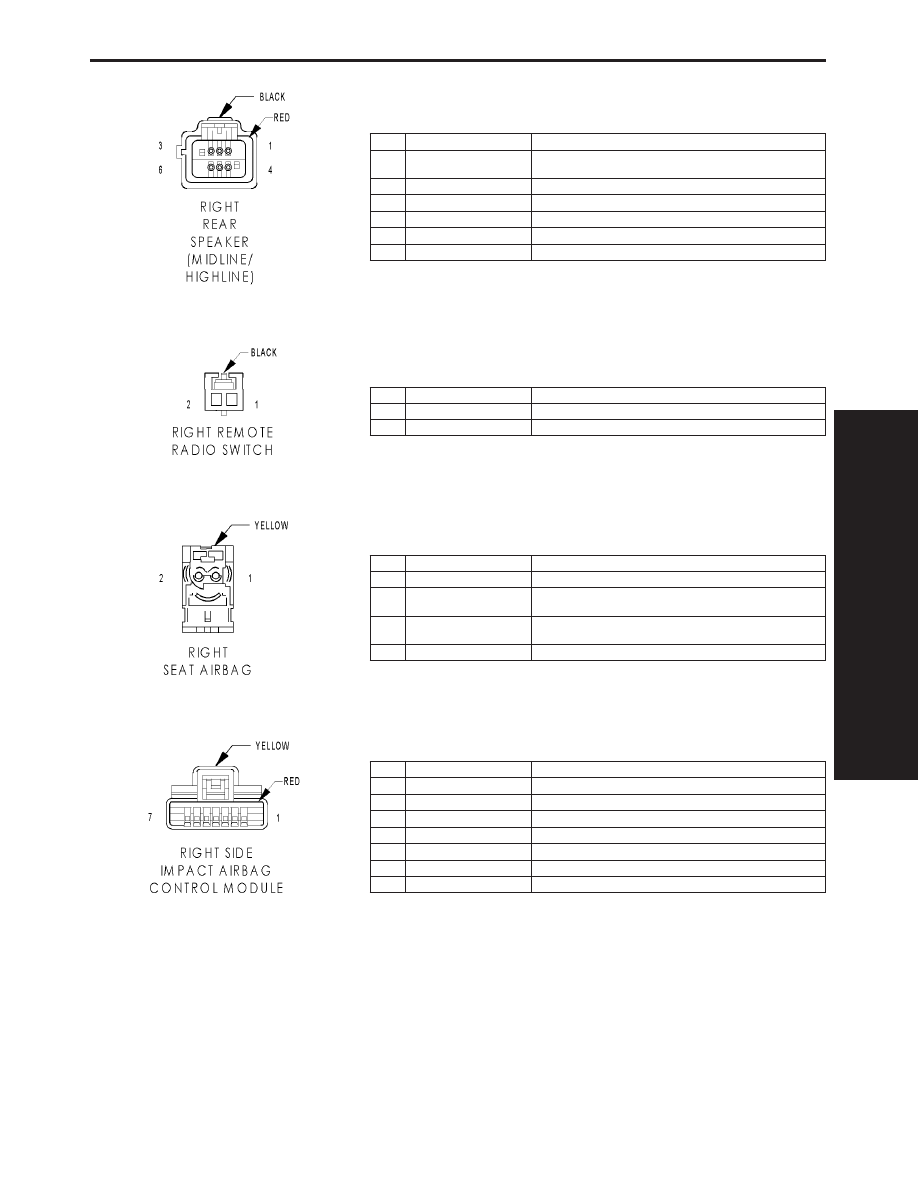

RIGHT REAR SPEAKER (MIDLINE/HIGHLINE)

CAV

CIRCUIT

FUNCTION

1

X152 20GY/WT
(HIGHLINE)

RIGHT REAR PILLAR SPEAKER (+)

2

X15 16GY/DG (HIGHLINE)

AMPLIFIED SPEAKER GROUND

3

X158 20GY/YL (HIGHLINE)

RIGHT REAR PILLAR SPEAKER (-)

4

X52 20GY/DB

RIGHT REAR SPEAKER (+)

5

X13 16DG/GY (HIGHLINE)

NAME BRAND SPEAKER RELAY OUTPUT

6

X58 22GY/OR

RIGHT REAR SPEAKER (-)

RIGHT REMOTE RADIO SWITCH

CAV

CIRCUIT

FUNCTION

1

X20 20RD/BK

RADIO CONTROL MUX

2

X920 20RD/DB

RADIO CONTROL MUX RETURN

RIGHT SEAT AIRBAG

CAV

CIRCUIT

FUNCTION

1

R34 18WT/BK (EXPORT)

RIGHT SEAT SQUIB LINE 2

1

R32 18LB/OR (EXCEPT
EXPORT)

RIGHT SEAT SQUIB LINE 1

2

R34 18LB/WT (EXCEPT
EXPORT)

RIGHT SEAT SQUIB LINE 2

2

R32 18DG/WT (EXPORT)

RIGHT SEAT SQUIB LINE 1

RIGHT SIDE IMPACT AIRBAG CONTROL MODULE

CAV

CIRCUIT

FUNCTION

1

R32 18LB/OR

RIGHT SEAT SQUIB LINE 1

2

R34 18LB/WT

RIGHT SEAT SQUIB LINE 2

3

-

-

4

D25 20WT/VT

PCI BUS

5

F214 18PK/LG

SIACM RUN-START DRIVER

6

-

-

7

Z104 18BK/LG

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1087

CONNECTOR PINOUTS
