Chrysler Town, Dodge Caravan. Manual - part 960





POWER LIFTGATE MODULE C1

CAV

CIRCUIT

FUNCTION

1

Q83 18OR/GY

LIFTGATE LATCH CLUTCH DRIVER

2

Q88 14TN/BR (EXPORT)

LIFTGATE OPEN DRIVER

2

Q88 16TN/BR (EXCEPT
EXPORT)

LIFTGATE OPEN DRIVER

3

Q89 16TN/OR (EXCEPT
EXPORT)

LIFTGATE CLOSE DRIVER

3

Q89 14TN/OR (EXPORT)

LIFTGATE CLOSE DRIVER

4

-

-

5

A115 12YL/RD

FUSED B(+)

6

-

-

7

-

-

8

Z125 14BK/WT

GROUND

POWER LIFTGATE MODULE C2

CAV

CIRCUIT

FUNCTION

1

Q90 20TN/VT

LIFTGATE HALL EFFECT SUPPLY

2

-

-

3

Q151 22TN/DB

LIFTGATE ENGAGE/DISENGAGE SWITCH SENSE

4

-

-

5

Q76 22OR/LB

PINCH SENSOR SIGNAL

6

-

-

7

Q86 18OR/DB

LIFTGATE GEAR ENGAGE DRIVER

8

Q84 18TN/GY

LIFTGATE LATCH CINCH DRIVER

9

Q85 18TN/WT

LIFTGATE LATCH RELEASE DRIVER

10

Q87 18OR/LG

LIFTGATE GEAR DISENGAGE DRIVER

11

D25 20WT/VT

PCI BUS

12

G78 20VT/OR

LIFTGATE AJAR SWITCH SENSE

13

Q60 22OR/YL

LIFTGATE PAWL SWITCH SENSE

14

Q51 22OR

LIFTGATE FULL OPEN SWITCH SENSE

15

-

-

16

G32 20VT/LB

LIFTGATE TEMPERATURE SENSOR SIGNAL

17

Q91 20TN/YL

LIFTGATE HALL EFFECT SIGNAL

18

Q94 22TN/LG

LIFTGATE CHIME DRIVER

19

G153 22VT/DG

LIFTGATE MODULE WAKE UP SIGNAL

20

Z87 20BK/LG

GROUND

POWER LIFTGATE MOTOR

CAV

CIRCUIT

FUNCTION

1

Z87 20BK/LG

GROUND

2

Q51 22OR

LIFTGATE FULL OPEN SWITCH SENSE

3

Q151 20TN/DB (EXPORT)

LIFTGATE ENGAGE/DISENGAGE SWITCH SENSE

3

Q151 22TN/DB (EXCEPT
EXPORT)

LIFTGATE ENGAGE/DISENGAGE SWITCH SENSE

4

Q87 18OR/LG

LIFTGATE GEAR DISENGAGE DRIVER

5

Q86 18OR/DB

LIFTGATE GEAR ENGAGE DRIVER

6

Q88 14TN/BR (EXPORT)

LIFTGATE OPEN DRIVER

6

Q88 16TN/BR (EXCEPT
EXPORT)

LIFTGATE OPEN DRIVER

7

Q90 20TN/VT

LIFTGATE HALL EFFECT SUPPLY

8

Q91 20TN/YL

LIFTGATE HALL EFFECT SIGNAL

9

Z87 20BK/LG

GROUND

10

Q89 14TN/OR (EXPORT)

LIFTGATE CLOSE DRIVER

10

Q89 16TN/OR (EXCEPT
EXPORT)

LIFTGATE CLOSE DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1076

CONNECTOR PINOUTS

POWER SEAT CIRCUIT BREAKER (30A)

CAV

CIRCUIT

FUNCTION

1

A110 12OR/RD

FUSED B(+)

2

A210 14OR/RD

FUSED SEAT SWITCH DRIVER

2

A210 14OR/RD

FUSED SEAT SWITCH DRIVER

POWERTRAIN CONTROL MODULE C1 (NGC)

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

Z130 18BK/BR

GROUND

10

-

-

11

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

F1 18PK/WT (EXCEPT EX-
PORT)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

13

N7 18DB/OR (MTX)

VEHICLE SPEED SIGNAL

14

-

-

15

-

-

16

-

-

17

-

-

18

Z131 18BK/DG

GROUND

19

-

-

20

G6 16VT/GY

OIL PRESSURE SIGNAL

21

-

-

22

G31 18VT/LG

AAT SIGNAL

23

-

-

24

-

-

25

D20 20WT/LG

SCI RECEIVE (PCM)

26

D123 20WT/BR

FLASH PROGRAM ENABLE

27

-

-

28

-

-

29

A109 18OR/RD

FUSED B(+)

30

T751 18YL

FUSED IGNITION SWITCH OUTPUT (START)

31

K141 18DB/YL

O2 1/2 SIGNAL

32

K904 18DB/DG

O2 RETURN (DOWN)

33

-

-

34

-

-

35

-

-

36

D21 20WT/BR

SCI TRANSMIT (PCM)

37

D15 18DG/YL

SCI TRANSMIT (TCM)

38

D25 18WT/VT

PCI BUS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1077

CONNECTOR PINOUTS

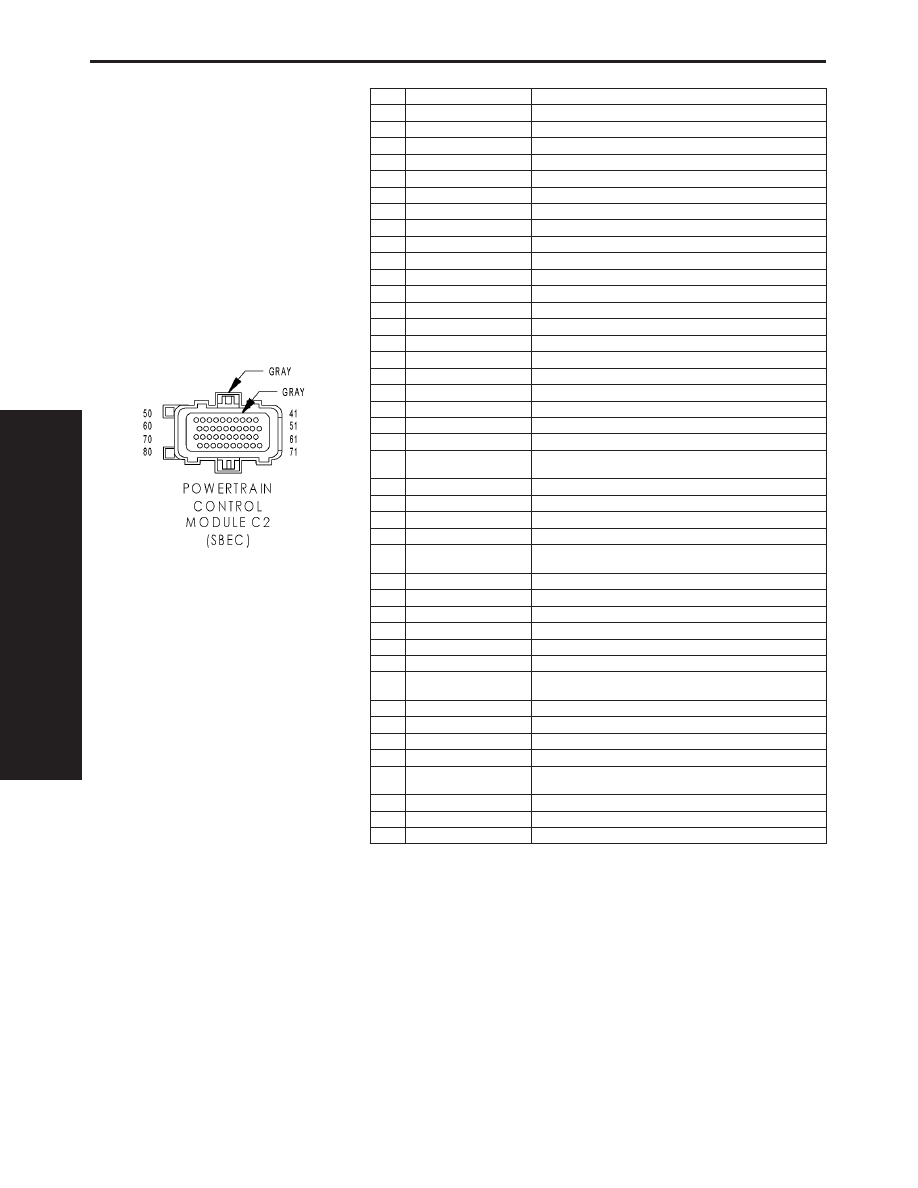

POWERTRAIN CONTROL MODULE C2 (SBEC)

CAV

CIRCUIT

FUNCTION

41

V37 18VT

SPEED CONTROL SWITCH SIGNAL

42

C18 18LB/BR

A/C PRESSURE SENSOR SIGNAL

43

K900 18DB/DG

SENSOR GROUND

44

F888 18BR/PK

8 VOLT SUPPLY

45

-

-

46

A109 18OR/RD

FUSED B(+)

47

-

-

48

-

-

49

K39 18VT/DG

IDLE AIR CONTROL NO. 1 DRIVER

50

Z131 18BK/DG

GROUND

51

K141 18DB/YL

OXYGEN SENSOR 1/2 SIGNAL

52

-

-

53

-

-

54

-

-

55

-

-

56

V36 18VT/YL

SPEED CONTROL VACUUM SOLENOID CONTROL

57

K60 18VT/LG

IDLE AIR CONTROL NO. 2 DRIVER

58

-

-

59

D25 18WT/VT

PCI BUS

60

-

-

61

F855 18PK/YL (EXPORT)

5 VOLT SUPPLY

61

F855 20PK/YL (EXCEPT
EXPORT)

5 VOLT SUPPLY

62

B29 18DG/WT

SECONDARY BRAKE SWITCH SIGNAL

63

T10 18DG/LG

TORQUE MANAGEMENT REQUEST SENSE

64

C13 18LB/OR

A/C COMPRESSOR CLUTCH RELAY CONTROL

65

D21 18WT/BR (EXPORT)

SCI TRANSMIT (PCM)

65

D21 20WT/BR (EXCEPT
EXPORT)

SCI TRANSMIT (PCM)

66

N7 18DB/OR

VEHICLE SPEED SENSOR SIGNAL

67

K51 18BR/WT

AUTOMATIC SHUT DOWN RELAY CONTROL

68

K52 18DB/WT

EVAPORATIVE EMISSION SOLENOID CONTROL

69

-

-

70

K70 18DB/BR

EVAPORATIVE EMISSION SOLENOID SENSE

71

-

-

72

K107 20VT/WT (EXCEPT
EXPORT)

LEAK DETECTION PUMP SWITCH SENSE

73

K173 18BR/VT

RADIATOR FAN RELAY CONTROL

74

K31 18BR

FUEL PUMP RELAY CONTROL

75

D20 20WT/LG

SCI RECEIVE (PCM)

76

T41 18YL/DB

PARK/NEUTRAL POSITION SWITCH SENSE (TRS T41)

77

K106 20VT/LB (EXCEPT
EXPORT)

LEAK DETECTION PUMP SOLENOID CONTROL

78

-

-

79

-

-

80

V35 18VT/OR

SPEED CONTROL VENT SOLENOID CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1078

CONNECTOR PINOUTS

RADIO C1

CAV

CIRCUIT

FUNCTION

1

A114 16GY/RD

FUSED B(+) (I.O.D.)

2

F306 18DB/PK

FUSED ACCESSORY RELAY OUTPUT

3

E14 20OR/TN

PANEL LAMPS DRIVER

4

-

-

5

-

-

6

-

-

7

X54 20GY (HIGHLINE)

RIGHT FRONT SPEAKER (+)

7

X154 20GY/YL (LOWLINE)

RIGHT INSTRUMENT PANEL SPEAKER (+)

8

X156 20GY/LB (LOWLINE)

RIGHT INSTRUMENT PANEL SPEAKER (-)

8

X56 20GY/BR (HIGHLINE)

RIGHT FRONT SPEAKER (-)

9

X55 20DG/BR (HIGHLINE)

LEFT FRONT SPEAKER (-)

9

X155 20DG/LB (LOWLINE)

LEFT INSTRUMENT PANEL SPEAKER (-)

10

X153 20DG/YL (LOWLINE)

LEFT INSTRUMENT PANEL SPEAKER (+)

10

X53 20DG (HIGHLINE)

LEFT FRONT SPEAKER (+)

11

Z514 16BK/LG

GROUND

12

A114 16GY/RD

FUSED B(+) (I.O.D.)

13

X60 20GY/YL

RADIO 12 VOLT OUTPUT

14

D25 20WT/VT

PCI BUS

15

-

-

16

-

-

17

-

-

18

X51 22DG/DB

LEFT REAR SPEAKER (+)

19

X57 22DG/OR

LEFT REAR SPEAKER (-)

20

X58 22GY/OR

RIGHT REAR SPEAKER (-)

21

X52 22GY/DB

RIGHT REAR SPEAKER (+)

22

Z515 16BK

GROUND

RADIO C2 (CD CHANGER)

CAV

CIRCUIT

FUNCTION

1

X40 20GY/WT

AUDIO OUT RIGHT

2

E14 18OR/TN

PANEL LAMPS DRIVER

3

D25 20WT/VT (EXCEPT
EXPORT)

PCI BUS

3

D25 20VT/YL (EXPORT)

PCI BUS

4

X112 20RD

IGNITION SWITCH OUTPUT

5

X41 20DG/WT

AUDIO OUT LEFT

6

Z140 18BK/OR

GROUND

7

Z141 18BK/TN

GROUND

8

X160 20GY/YL

B(+)

REAR A/C-HEATER UNIT (3 ZONE MTC)

CAV

CIRCUIT

FUNCTION

1

C53 22LB

REAR MODE DOOR DRIVER

2

C154 20LB/OR

REAR COMMON DOOR DRIVER

3

C51 12LB/BR

FUSED REAR BLOWER MOTOR RELAY OUTPUT

4

C152 16LB/LG

REAR BLOWER MOTOR MED

5

C151 18LB/DG

REAR BLOWER MOTOR LOW

6

Z135 12BK/LB

REAR BLOWER MOTOR HIGH

7

C54 22LB/YL

REAR BLEND DOOR DRIVER

8

C154 20LB/OR

REAR COMMON DOOR DRIVER

9

-

-

10

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1079

CONNECTOR PINOUTS
