Chrysler Town, Dodge Caravan. Manual - part 959





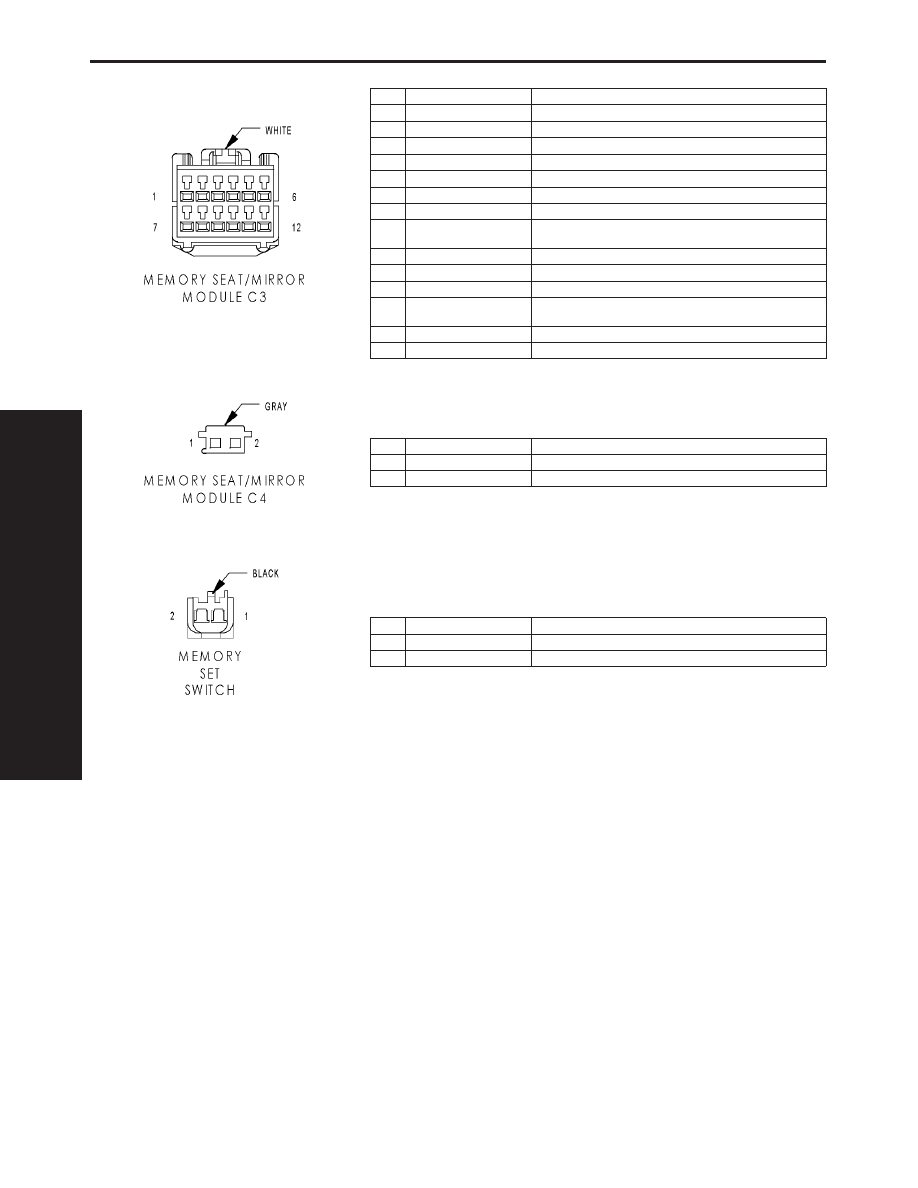

MEMORY SEAT/MIRROR MODULE C3

CAV

CIRCUIT

FUNCTION

1

P111 14LG/YL

SEAT REAR UP DRIVER

2

P115 14LG

SEAT HORIZONTAL FORWARD DRIVER

3

P119 14LG/DG

SEAT FRONT UP DRIVER

4

P113 14LG/WT

SEAT REAR DOWN DRIVER

5

P121 14LG/DB

SEAT FRONT DOWN DRIVER

6

-

-

7

P143 14LG/GY (EXPORT)

SEAT RECLINER UP DRIVER

7

P43 14LG/VT (EXCEPT
EXPORT)

SEAT RECLINER UP DRIVER

8

P9 20LG/OR

SEAT SWITCH B(+) SUPPLY

9

-

-

10

P141 14LG/BR (EXPORT)

SEAT RECLINER DOWN DRIVER

10

P41 14LG/GY (EXCEPT
EXPORT)

SEAT RECLINER DOWN DRIVER

11

P117 14LG/LB

SEAT HORIZONTAL REARWARD DRIVER

12

-

-

MEMORY SEAT/MIRROR MODULE C4

CAV

CIRCUIT

FUNCTION

1

Z849 14BK/OR

GROUND

2

A210 14OR/RD

FUSED B(+)

MEMORY SET SWITCH

CAV

CIRCUIT

FUNCTION

1

G200 20VT/BR

MEMORY SELECT SWITCH MUX

2

G920 20VT/YL

MEMORY SELECT SWITCH RETURN

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1072

CONNECTOR PINOUTS

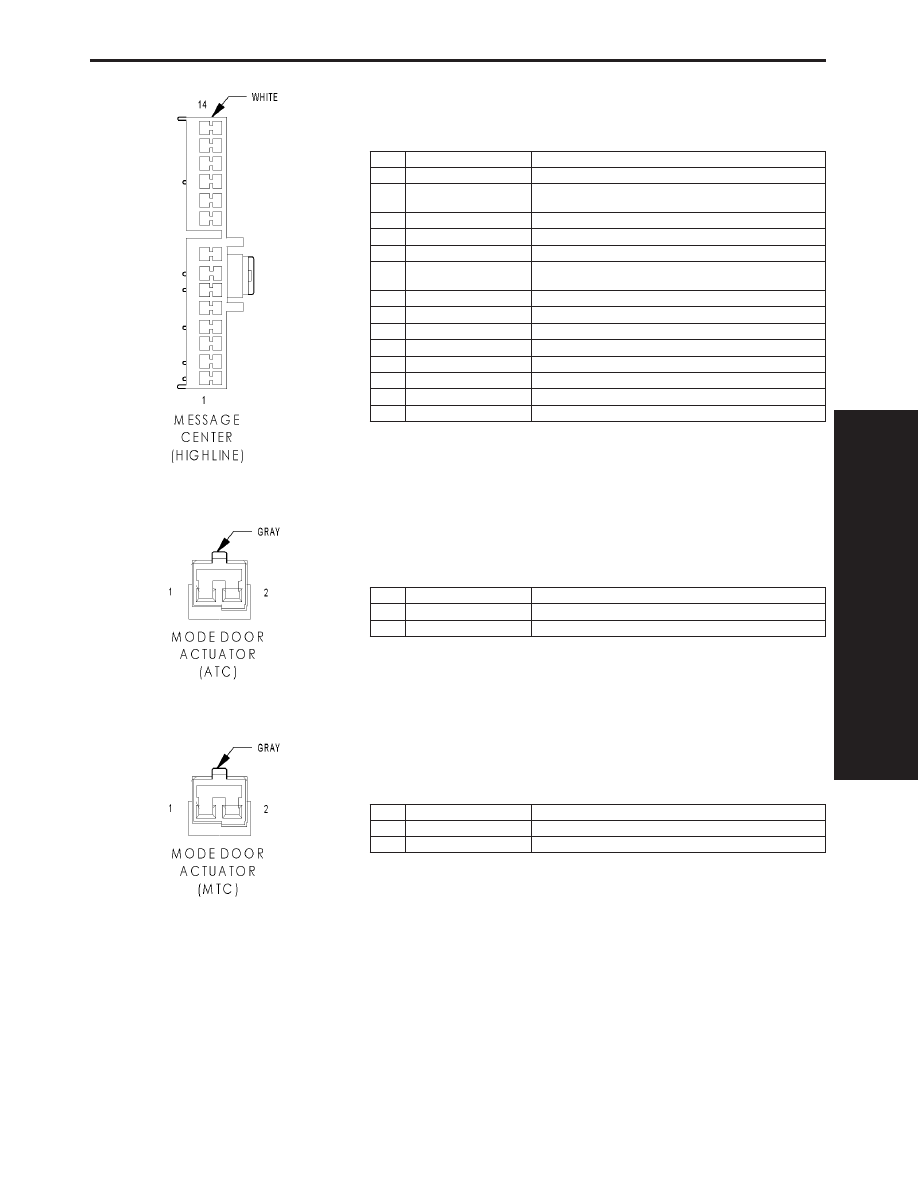

MESSAGE CENTER (HIGHLINE)

CAV

CIRCUIT

FUNCTION

1

L160 20WT/TN (LHD)

RIGHT TURN INDICATOR DRIVER

2

G3 20VT/LB (LHD EX-
PORT)

MALFUNCTION INDICATOR LAMP DRIVER

3

L134 20WT/GY (RHD)

HIGH BEAM INDICATOR DRIVER

4

L160 20WT/TN (RHD)

RIGHT TURN INDICATOR DRIVER

5

-

-

6

G7 20VT/GY (LHD EX-
PORT)

LOW OIL PRESSURE INDICATOR DRIVER

7

A701 18BR/RD (LHD)

FUSED B(+) (HAZARD)

8

A701 18BR/RD (RHD)

FUSED B(+) (HAZARD)

9

G7 20VT/GY (RHD)

LOW OIL PRESSURE INDICATOR DRIVER

10

-

-

11

L161 20WT/LG (LHD)

LEFT TURN INDICATOR DRIVER

12

L134 20WT/GY (LHD)

HIGH BEAM INDICATOR DRIVER

13

G3 20VT/LB (RHD)

MALFUNCTION INDICATOR LAMP DRIVER

14

L161 20WT/LG (RHD)

LEFT TURN INDICATOR DRIVER

MODE DOOR ACTUATOR (ATC)

CAV

CIRCUIT

FUNCTION

1

C135 20DB/GY

MODE DOOR DRIVER (B)

2

C35 20LB/OR

MODE DOOR DRIVER (A)

MODE DOOR ACTUATOR (MTC)

CAV

CIRCUIT

FUNCTION

1

C34 20DB/LB

COMMON DOOR DRIVER (B)

2

C35 20LB/OR

MODE DOOR DRIVER (A)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1073

CONNECTOR PINOUTS

OVERHEAD CONSOLE (EXCEPT BASE)

CAV

CIRCUIT

FUNCTION

1

G23 20VT/DB (EXCEPT
SUNROOF)

SLIDING DOORS OVERHEAD SWITCH MUX

1

G23 22VT/DB (SUNROOF)

SLIDING DOORS OVERHEAD SWITCH MUX

2

G25 20VT/TN (EXCEPT
SUNROOF)

LIFTGATE SWITCH MUX

2

G25 22VT/TN (SUNROOF)

LIFTGATE SWITCH MUX

3

D25 20WT/VT

PCI BUS

4

Z113 20BK/DB

GROUND

5

A114 20GY/RD

FUSED B(+) (I.O.D.)

6

F503 20WT/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

7

Z13 20BK/WT

GROUND

8

E15 20OR/DB

ASH/RECEIVER LAMP FEED

9

-

-

10

-

-

11

L24 20BK/GY (EXCEPT
EXPORT/PREMIUM/
LUXURY)

AUTOMATIC HEADLAMP SWITCH SENSOR

12

L1 20BK/WT (PREMIUM/
LUXURY)

BACK-UP LAMP FEED

PASSENGER AIRBAG

CAV

CIRCUIT

FUNCTION

1

R42 18LB/BR

PASSENGER SQUIB 1 LINE 2

2

R44 18LB/OR

PASSENGER SQUIB 1 LINE 1

3

R62 18LB/VT (EXCEPT
LHD EXPORT)

PASSENGER SQUIB 2 LINE 2

3

R62 18LG/DB (LHD EX-
PORT)

PASSENGER SQUIB 2 LINE 2

4

R64 18LB/WT

PASSENGER SQUIB 2 LINE 1

PASSENGER BLEND DOOR ACTUATOR (ATC)

CAV

CIRCUIT

FUNCTION

1

C133 20DB/WT

PASSENGER BLEND DOOR DRIVER (B)

2

C33 20LB/BR

PASSENGER BLEND DOOR DRIVER (A)

PASSENGER BLEND DOOR ACTUATOR (MTC)

CAV

CIRCUIT

FUNCTION

1

C34 20DB/LB (LHD)

COMMON DOOR DRIVER (B)

1

C33 20LB/BR (RHD)

PASSENGER BLEND DOOR DRIVER (A)

2

C33 20LB/BR (LHD)

PASSENGER BLEND DOOR DRIVER (A)

2

C34 20DB/LB (RHD)

COMMON DOOR DRIVER (B)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1074

CONNECTOR PINOUTS

PASSENGER DOOR LOCK SWITCH

CAV

CIRCUIT

FUNCTION

1

F304 16WT/PK (POWER
WINDOWS)

FUSED WINDOW CIRCUIT BREAKER OUTPUT

1

F304 16WT/PK (EXCEPT
POWER WINDOWS)

FUSED ACCESSORY RELAY OUTPUT

2

G160 20VT/LG (LHD)

RIGHT DOOR LOCK SWITCH MUX

2

G161 20VT/DG (RHD)

LEFT DOOR LOCK SWITCH MUX

3

Z460 20BK/LG (LHD)

GROUND

3

Z461 20BK/DG (RHD)

GROUND

PASSENGER FOLDING MIRROR RELAY (EXPORT)

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

A108 20LG/RD

FUSED B(+)

5

P164 18LG/DB

PASSENGER FOLDING MIRROR RELAY INPUT

6

P162 18LG/DG

PASSENGER FOLDING MIRROR RELAY CONTROL

7

-

-

8

P160 18TN/LG

PASSENGER FOLDING MIRROR RELAY OUTPUT

9

-

-

PASSENGER SEAT BELT SWITCH

CAV

CIRCUIT

FUNCTION

1

R60 18LB/TN

PASSENGER SEAT BELT SWITCH LINE 1

2

R58 18LB/GY

PASSENGER SEAT BELT SWITCH LINE 2

PASSENGER SEAT BELT TENSIONER

CAV

CIRCUIT

FUNCTION

1

R54 18LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

2

R56 18LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1075

CONNECTOR PINOUTS
