LEFT FRONT DOOR LOCK MOTOR/AJAR SWITCH (EXCEPT BASE)

CAV

CIRCUIT

FUNCTION

1

G75 20VT

LEFT FRONT DOOR AJAR SWITCH SENSE

2

Z75 20BK/VT

GROUND

3

P1 20TN/LG

LEFT FRONT DOOR UNLOCK DRIVER

4

P3 20TN/WT

LEFT FRONT DOOR LOCK DRIVER

LEFT FRONT PARK/TURN SIGNAL LAMP (EXCEPT EXPORT)

CAV

CIRCUIT

FUNCTION

1

L61 16WT/LG

LEFT FRONT TURN SIGNAL DRIVER

2

L77 18WT/BR

FUSED PARK LAMP RELAY OUTPUT (LEFT)

3

Z377 18BK/BR

GROUND

LEFT FULL OPEN SWITCH (POWER SLIDING DOOR)

CAV

CIRCUIT

FUNCTION

1

Q53 20OR

LEFT FULL OPEN SWITCH SENSE

2

Z77 20BK/GY

GROUND

LEFT HEADLAMP (EXCEPT EXPORT)

CAV

CIRCUIT

FUNCTION

1

L43 18WT/DB

LEFT LOW BEAM DRIVER

2

Z343 18BK/LG

GROUND

3

L33 18WT/LG

LEFT HIGH BEAM DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1064

CONNECTOR PINOUTS

LEFT HIGH BEAM LAMP (EXPORT)

CAV

CIRCUIT

FUNCTION

1

Z343 16BR

GROUND

1

Z343 16BR

GROUND

2

L33 16GY

LEFT HIGH BEAM DRIVER

LEFT INSTRUMENT PANEL SPEAKER

CAV

CIRCUIT

FUNCTION

1

X153 20DG/YL

LEFT INSTRUMENT PANEL SPEAKER (+)

1

X53 20DG (LOWLINE)

LEFT FRONT SPEAKER (+)

2

X55 20DG/BR (LOWLINE)

LEFT FRONT SPEAKER (-)

2

X155 20DG/LB

LEFT INSTRUMENT PANEL SPEAKER (-)

LEFT POWER MIRROR

CAV

CIRCUIT

FUNCTION

1

P171 20TN/YL (EXPORT)

LEFT FOLDING MIRROR UNFOLD DRIVER

2

P112 22TN/OR (EXCEPT
EXPORT/MEMORY)

MIRROR B(+)

3

P114 22TN/WT (EXCEPT
EXPORT/MEMORY)

MIRROR B(-)

4

P65 20TN/VT (MEMORY)

LEFT MIRROR HORIZONTAL POSITION SIGNAL

5

P69 20TN/WT (MEMORY)

LEFT MIRROR SENSOR GROUND

6

P64 20TN (MEMORY EX-
PORT)

LEFT MIRROR VERTICAL POSITION SIGNAL

7

P160 20TN/LG (RHD)

PASSENGER FOLDING MIRROR RELAY OUTPUT

7

P159 20TN/DG (LHD EX-
PORT)

DRIVER FOLDING MIRROR FOLD DRIVER

8

Z215 22BK/LG

GROUND

9

C16 20DB/GY (HEATED
MIRRORS)

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

10

P73 20TNYL

LEFT MIRROR COMMON DRIVER (RIGHT/DOWN)

11

P71 20TN/DG

LEFT MIRROR UP DRIVER

12

P75 20TN/LG

LEFT MIRROR LEFT DRIVER

LEFT REAR PILLAR SPEAKER

CAV

CIRCUIT

FUNCTION

1

X157 20DG

LEFT REAR PILLAR SPEAKER (-)

2

X151 20DG/WT

LEFT REAR PILLAR SPEAKER (+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1065

CONNECTOR PINOUTS

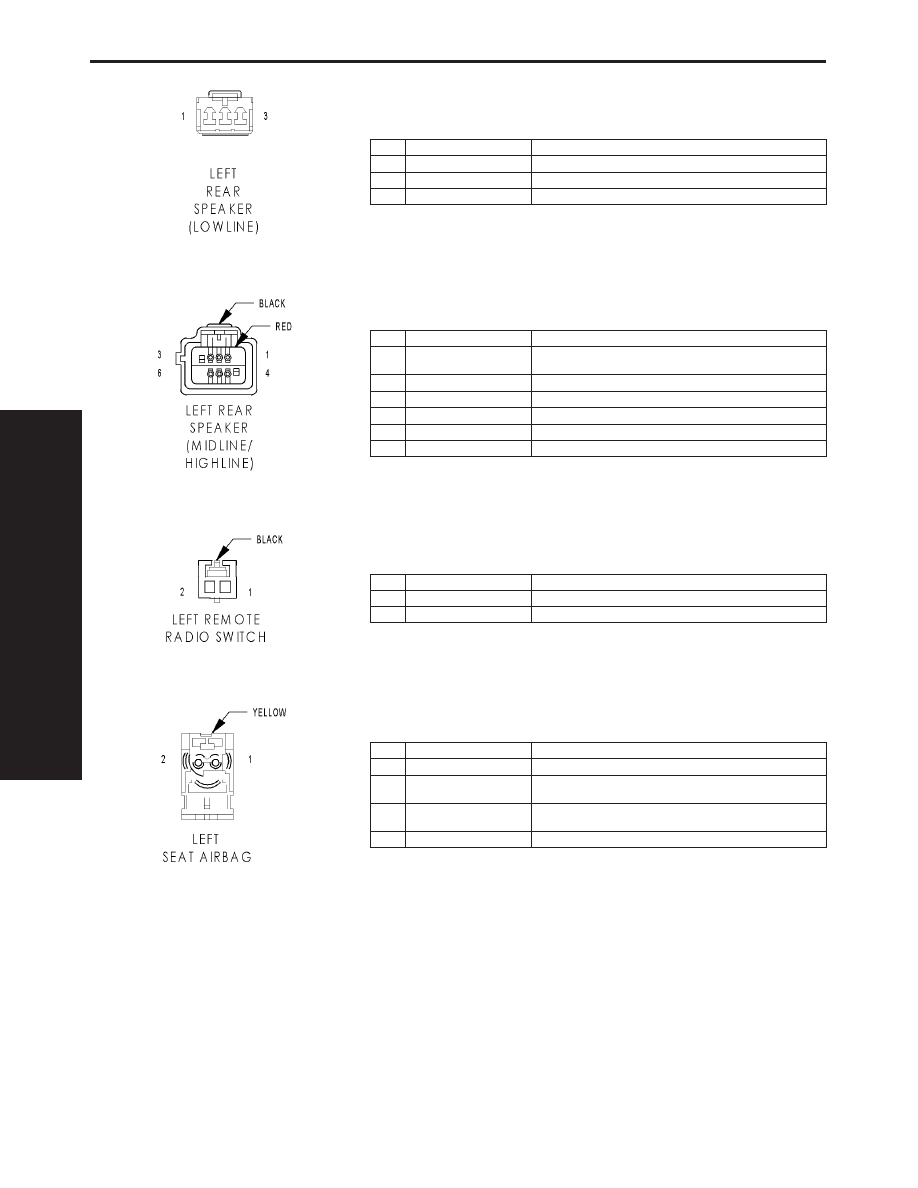

LEFT REAR SPEAKER (LOWLINE)

CAV

CIRCUIT

FUNCTION

1

X57 22DG/OR

LEFT REAR SPEAKER (-)

2

-

-

3

X51 20DG/DB

LEFT REAR SPEAKER (+)

LEFT REAR SPEAKER (MIDLINE/HIGHLINE)

CAV

CIRCUIT

FUNCTION

1

X151 20DG/WT
(HIGHLINE)

LEFT REAR PILLAR SPEAKER (+)

2

X15 16GY/DG (HIGHLINE)

AMPLIFIED SPEAKER GROUND

3

X157 20DG (HIGHLINE)

LEFT REAR PILLAR SPEAKER (-)

4

X51 20DG/DB

LEFT REAR SPEAKER (+)

5

X13 16DG/GY (HIGHLINE)

NAME BRAND SPEAKER RELAY OUTPUT

6

X57 22DG/OR

LEFT REAR SPEAKER (-)

LEFT REMOTE RADIO SWITCH

CAV

CIRCUIT

FUNCTION

1

X20 20RD/BK

RADIO CONTROL MUX

2

X920 20RD/DB

RADIO CONTROL MUX RETURN

LEFT SEAT AIRBAG

CAV

CIRCUIT

FUNCTION

1

R33 18WT/BK (EXPORT)

LEFT SEAT SQUIB LINE 2

1

R31 18LG/OR (EXCEPT
EXPORT)

LEFT SEAT SQUIB LINE 1

2

R33 18LG/WT (EXCEPT
EXPORT)

LEFT SEAT SQUIB LINE 2

2

R31 18DG/WT (EXPORT)

LEFT SEAT SQUIB LINE 1

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1066

CONNECTOR PINOUTS

LEFT SIDE IMPACT AIRBAG CONTROL MODULE

CAV

CIRCUIT

FUNCTION

1

R31 18LG/OR

LEFT SEAT SQUIB LINE 1

2

R33 18LG/WT

LEFT SEAT SQUIB LINE 2

3

-

-

4

D25 20WT/VT

PCI BUS

5

F214 18PK/LG

SIACM RUN-START DRIVER

6

Z104 18BK/LG

GROUND

7

Z104 18BK/LG

GROUND

LEFT SLIDING DOOR CONTROL MODULE C1 (POWER SLIDING DOOR)

CAV

CIRCUIT

FUNCTION

1

Q45 18OR/GY

LEFT CINCH/RELEASE MOTOR CLUTCH DRIVER

2

Q67 16TN/BR

LEFT SLIDING DOOR OPEN DRIVER

3

Q69 16TN/OR

LEFT SLIDING DOOR CLOSE DRIVER

4

-

-

5

A113 14WT/RD

FUSED B(+)

6

-

-

7

-

-

8

Z123 14BK/WT

GROUND

LEFT SLIDING DOOR CONTROL MODULE C2 (POWER SLIDING DOOR)

CAV

CIRCUIT

FUNCTION

1

Q71 20TN/VT

LEFT DOOR MOTOR HALL EFFECT SUPPLY

2

-

-

3

Q35 20OR/GY

LEFT DOOR LOCK SENSE

4

Q55 20OR/BR

LEFT DOOR IN/OUT HANDLE SWITCH SENSE

5

-

-

6

-

-

7

Q63 18OR/TN

LEFT DOOR MOTOR CLUTCH DRIVER

8

Q47 18TN/GY

LEFT CINCH/RELEASE MOTOR LATCH DRIVER

9

Q49 18TN/WT

LEFT CINCH/RELEASE MOTOR UNLATCH DRIVER

10

-

-

11

D25 20WT/VT

PCI BUS

12

G77 20TN/OR

LEFT SLIDING DOOR AJAR SWITCH SENSE

13

Q59 20OR/YL

LEFT PAWL SWITCH SENSE

14

Q53 20OR

LEFT FULL OPEN SWITCH SENSE

15

Z25 20BK/TN

GROUND-DRIVER SIDE IDENTIFIER (LHD/RHD)

16

-

-

17

Q73 20TN/YL

LEFT DOOR MOTOR HALL EFFECT SIGNAL

18

-

-

19

G151 20VT/BR

LEFT SLIDING DOOR WAKE UP SIGNAL

20

Z25 20BK/TN

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1067

CONNECTOR PINOUTS
