Chrysler Town, Dodge Caravan. Manual - part 956





INTEGRATED POWER MODULE C3

CAV

CIRCUIT

FUNCTION

1

Z115 18BK/OR (2.4L EATX) GROUND

1

Z115 20BK/OR (3.3L/3.8L
EATX)

GROUND

1

N21 20DB/TN (DIESEL)

LIFT PUMP RELAY CONTROL

2

F1 18PK/WT (GAS EATX)

FCM OUTPUT (UNLOCK-RUN-START)

3

T751 18YL (GAS)

FUSED IGNITION SWITCH OUTPUT (START)

3

T751 20YL (DIESEL)

FUSED IGNITION SWITCH OUTPUT (START)

4

T2 18DG/WT (2.4L/DIESEL
MTX)

TRS REVERSE SENSE

5

T16 18YL/OR (GAS EATX)

TRANSMISSION CONTROL RELAY OUTPUT

5

N2 18DB/YL (DIESEL)

LIFT PUMP RELAY OUTPUT

6

F202 18PK/GY (DIESEL)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

6

T15 18YL/BR (GAS EATX)

TRANSMISSION CONTROL RELAY CONTROL

7

C3 20DB/YL (GAS)

A/C COMPRESSOR CLUTCH RELAY OUTPUT

7

C3 18DB/YL (DIESEL)

A/C COMPRESSOR CLUTCH RELAY OUTPUT

8

Z114 18BK/LG (DIESEL)

GROUND

8

K31 18BR (GAS)

FUEL PUMP RELAY CONTROL

9

C13 18LB/OR (GAS)

A/C COMPRESSOR CLUTCH RELAY CONTROL

9

C13 20LB/OR (DIESEL)

A/C COMPRESSOR CLUTCH RELAY CONTROL

10

A119 16RD/OR (DIESEL)

FUSED B(+)

10

A104 18YL/RD (3.3L/3.8L
EATX)

FUSED B(+)

11

C41 20LB/DG (DIESEL)

CABIN HEATER ASSIST CONTROL

12

-

-

13

D25 18WT/VT (GAS)

PCI BUS

13

D25 20WT/VT (DIESEL)

PCI BUS

14

T752 18DG/OR (2.4L)

STARTER RELAY CONTROL

14

T752 18DG/OR (3.3L/3.8L)

STARTER MOTOR RELAY CONTROL

14

T752 20DG/OR (DIESEL)

STARTER MOTOR RELAY CONTROL

15

Z116 18BK/VT

GROUND

16

K51 18BR/WT (GAS)

AUTOMATIC SHUT DOWN RELAY CONTROL

16

K51 20BR/WT (DIESEL)

ECM/PCM RELAY CONTROL

17

F202 18PK/GY (DIESEL)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

17

F202 20PK/GY (GAS)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

18

K173 18BR/VT (3.3L/3.8L)

RADIATOR FAN RELAY CONTROL

18

K173 18BR/WT (2.4L)

RAD FAN RELAY CONTROL

19

F202 20PK/GY (GAS)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

19

K342 16BR/WT (DIESEL)

ECM/PCM RELAY OUTPUT

20

A109 18OR/RD (GAS)

FUSED B(+)

INTEGRATED POWER MODULE C4

CAV

CIRCUIT

FUNCTION

1

Z127 12BK (2.4L EXCEPT
EXPORT/3.3L/3.8L/ABS)

GROUND

2

T750 12YL/GY

STARTER MOTOR RELAY OUTPUT

3

K342 16BR/WT (GAS)

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

K342 16BR/WT (DIESEL)

ECM/PCM RELAY OUTPUT

4

F500 16DG/PK (EATX)

FUSED IGNITION SWITCH OUTPUT (RUN)

5

-

-

6

D25 18WT/VT (ANTILOCK
BRAKES)

PCI BUS

6

D25 18WT/VT (3.3L/3.8L)

PCI BUS

7

A107 12TN/RD (ANTILOCK
BRAKES)

FUSED B(+)

8

A111 12DG/RD (ANTILOCK
BRAKES)

FUSED B(+)

9

A710 14RD/BR

B(+) (HAZARD FEED)

10

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1060

CONNECTOR PINOUTS

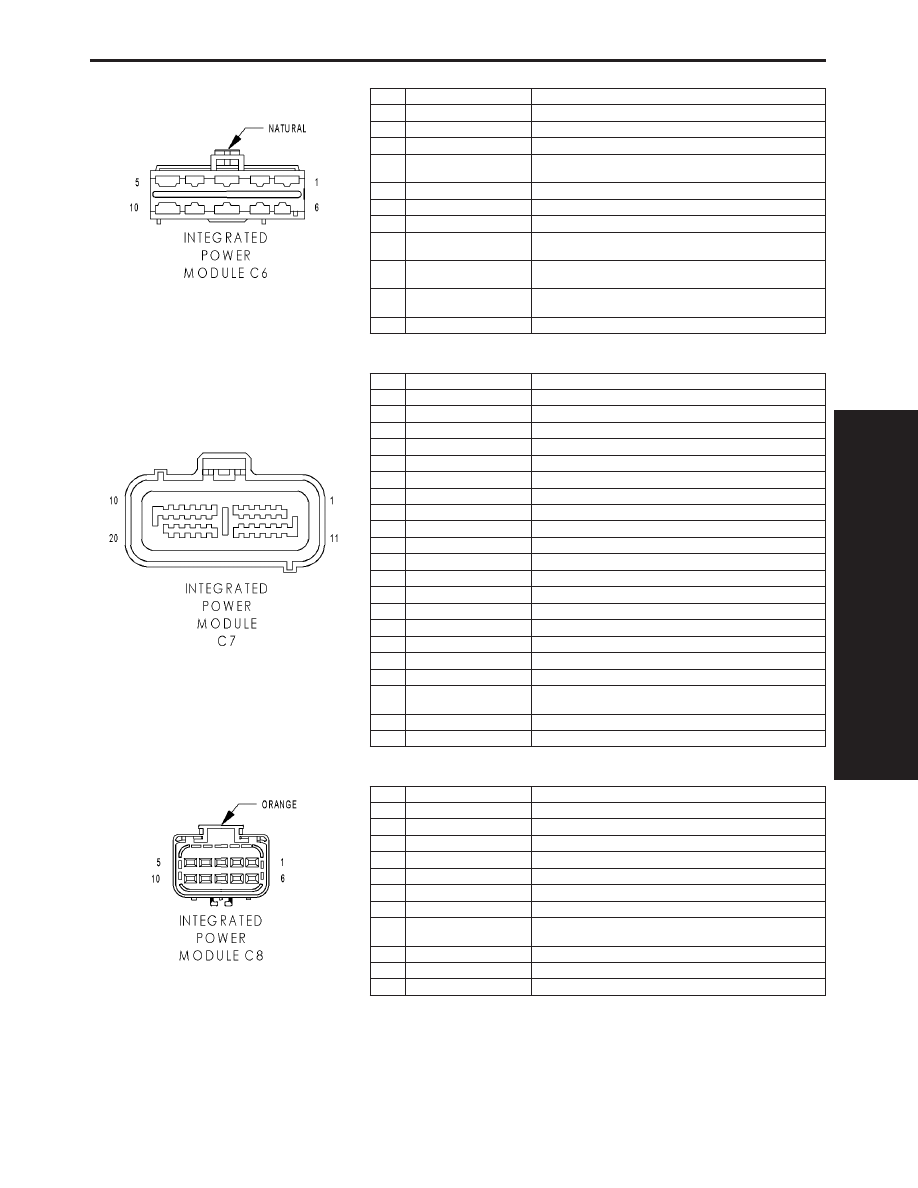

INTEGRATED POWER MODULE C6

CAV

CIRCUIT

FUNCTION

1

A101 12VT/RD

FUSED B(+)

2

Z117 16BK/WT

GROUND

3

Z118 16BK/YL

GROUND

4

A110 12OR/RD (POWER
SEAT)

FUSED B(+)

5

-

-

6

-

-

7

C7 12DB

FUSED FRONT BLOWER MOTOR RELAY OUTPUT

8

F307 16LB/PK (BATTERY
POSITION)

FUSED B(+)

8

F307 18LB/PK (ACCESSO-
RY RELAY POSITION)

FUSED ACCESSORY RELAY OUTPUT

9

A113 12WT/RD (POWER
SLIDING DOOR)

FUSED B(+)

10

-

-

INTEGRATED POWER MODULE C7

CAV

CIRCUIT

FUNCTION

1

C16 20DB/GY

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

2

T751 20YL (GAS)

FUSED IGNITION SWITCH OUTPUT (START)

2

T141 20YL/OR (DIESEL)

FUSED IGNITION SWITCH OUTPUT (START)

3

D25 20WT/VT

PCI BUS

4

L13 20WT/YL (EXPORT)

HEADLAMP ADJUST SIGNAL

5

K32 18DB/YL (GAS)

BRAKE TRANSMISSION SHIFT INTERLOCK SOLENOID CONTROL

6

-

-

7

W7 20BR/GY

FRONT WIPER PARK SWITCH SENSE

8

B20 20DG/OR

BRAKE FLUID LEVEL SWITCH SENSE

9

F201 18PK/OR

ORC RUN-START DRIVER

10

F214 18PK/LG (SIACM)

SIACM RUN-START DRIVER

11

A106 20LB/RD

FUSED B(+)

12

-

-

13

F2 18PK/YL (GAS)

FCM OUTPUT (UNLOCK-RUN-START)

14

-

-

15

A114 16GY/RD

FUSED B(+) (I.O.D.)

16

D123 20WT/BR

FLASH PROGRAM ENABLE

17

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

18

X13 16DG/GY (PREMIUM
8 SPEAKER)

NAME BRAND SPEAKER RELAY OUTPUT

19

X3 20DG/VT

HORN SWITCH SENSE

20

F100 18PK/VT

ORC RUN ONLY DRIVER

INTEGRATED POWER MODULE C8

CAV

CIRCUIT

FUNCTION

1

W3 14BR/WT

FRONT WIPER HIGH/LOW RELAY LOW SPEED OUTPUT

2

N1 18DB/OR (GAS)

FUEL PUMP RELAY OUTPUT

2

N1 16DB/OR (DIESEL)

FUEL HEATER RELAY OUTPUT

3

A108 20LG/RD

FUSED B(+)

4

A103 18GY/RD

FUSED B(+)

5

L77 20WT/BR

FUSED PARK LAMP RELAY OUTPUT (LEFT)

6

W4 14BR/OR

FRONT WIPER HIGH/LOW RELAY HIGH SPEED OUTPUT

7

C51 12LB/BR (3 ZONE
ATC/MTC)

FUSED REAR BLOWER MOTOR RELAY OUTPUT

8

-

-

9

L78 18WT/OR

FUSED PARK LAMP RELAY OUTPUT (RIGHT)

10

L60 18WT/TN

RIGHT FRONT TURN SIGNAL DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1061

CONNECTOR PINOUTS

LEFT B-PILLAR SWITCH (POWER SLIDING DOOR)

CAV

CIRCUIT

FUNCTION

1

Z61 22BK/DG

GROUND

2

F302 18GY/PK

FUSED ACCESSORY RELAY OUTPUT

3

G41 22VT/DG

LEFT SLIDING DOOR PILLAR SWITCH MUX

LEFT CINCH/RELEASE MOTOR (POWER SLIDING DOOR)

CAV

CIRCUIT

FUNCTION

1

Q49 18TN/WT

LEFT CINCH/RELEASE MOTOR UNLATCH DRIVER

2

Z249 18BK/WT

GROUND

3

Q45 18OR/GY

LEFT CINCH/RELEASE MOTOR CLUTCH DRIVER

4

Q47 18TN/GY

LEFT CINCH/RELEASE MOTOR LATCH DRIVER

LEFT CYLINDER LOCK SWITCH

CAV

CIRCUIT

FUNCTION

1

Z463 20BK/LB

GROUND

2

G163 20VT/LB

LEFT CYLINDER LOCK SWITCH MUX

LEFT DOOR SPEAKER (LOWLINE)

CAV

CIRCUIT

FUNCTION

1

X55 20DG/BR

LEFT FRONT SPEAKER (-)

2

-

-

3

X53 20DG

LEFT FRONT SPEAKER (+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1062

CONNECTOR PINOUTS

LEFT DOOR SPEAKER (MIDLINE/HIGHLINE)

CAV

CIRCUIT

FUNCTION

1

X153 20DG/YL (HIGHLINE)

LEFT INSTRUMENT PANEL SPEAKER (+)

2

X15 16GY/DG (HIGHLINE)

AMPLIFIED SPEAKER GROUND

3

X155 20DG/LB (HIGHLINE)

LEFT INSTRUMENT PANEL SPEAKER (-)

4

X53 20DG

LEFT FRONT SPEAKER (+)

5

X13 16DG/GY (HIGHLINE)

NAME BRAND SPEAKER RELAY OUTPUT

6

X55 20DG/BR

LEFT FRONT SPEAKER (-)

LEFT FOG LAMP (EXCEPT EXPORT)

CAV

CIRCUIT

FUNCTION

A

L89 18WT/YL

FRONT FOG LAMP RELAY OUTPUT

B

Z349 18BK/YL

GROUND

LEFT FOG LAMP (EXPORT)

CAV

CIRCUIT

FUNCTION

1

L89 18WT/YL

FRONT FOG LAMP RELAY OUTPUT

2

Z349 18BK/YL

GROUND

LEFT FRONT DOOR AJAR SWITCH (BASE)

CAV

CIRCUIT

FUNCTION

1

G75 20VT

LEFT FRONT DOOR AJAR SWITCH SENSE

2

Z75 20BK/VT

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1063

CONNECTOR PINOUTS
