FRONT CONTROL MODULE

CAV

CIRCUIT

FUNCTION

1

A1

B(+)

2

A1

B(+)

3

L43

LEFT LOW BEAM DRIVER

4

L34

RIGHT HIGH BEAM DRIVER

5

L33

LEFT HIGH BEAM DRIVER

6

L44

RIGHT LOW BEAM DRIVER

7

-

NOT USED

8

Z117, Z118, Z343, Z344

GROUND

9

A1

B(+)

10

FCM 10

HORN RELAY CONTROL

11

FCM 11

NAME BRAND SPEAKER RELAY CONTROL

12

P201 (EXCEPT EXPORT)

ADJUSTABLE PEDALS RELAY CONTROL

13

FCM 13

PARK LAMP RELAY CONTROL

14

FCM 14

FRONT WIPER ON/OFF RELAY CONTROL

15

C41 (DIESEL)

CABIN HEATER ASSIST CONTROL

16

W7

FRONT WIPER PARK SWITCH SENSE

17

X3

HORN SWITCH SENSE

18

W1

WASHER FLUID LEVEL SWITCH SENSE

19

FCM 19 (GAS)

FUSED IGNITION SWITCH OUTPUT (START)

20

A114

FUSED B(+) (I.O.D.)

21

L78

FUSED PARK LAMP RELAY OUTPUT (RIGHT)

22

D25

PCI BUS

23

G931

AMBIENT TEMPERATURE SENSOR RETURN

24

-

SPARE

25

G31

AMBIENT TEMPERATURE SENSOR SIGNAL

26

L13 (EXPORT)

HEADLAMP ADJUST SIGNAL

27

F1, F2

FCM OUTPUT (UNLOCK-RUN-START)

28

F214

SIACM RUN-START DRIVER

29

F100

ORC RUN ONLY DRIVER

30

FCM 30

FRONT/REAR BLOWER MOTOR RELAY CONTROL

31

FCM 31

REAR WINDOW DEFOGGER RELAY CONTROL

32

FCM 32 (EXPORT)

HEADLAMP WASHER RELAY CONTROL

33

FCM 33

FRONT FOG LAMP RELAY CONTROL

34

FCM 34

FRONT WIPER HIGH/LOW RELAY CONTROL

35

FCM 35

ACCESSORY RELAY CONTROL (RUN-ACC)

36

B20

BRAKE FLUID LEVEL SWITCH SENSE

37

F20

FUSED IGNITION SWITCH OUTPUT (RUN-START)

38

A1

B(+) (WHEN IPM C-5 CPA IS NOT ENGAGED)

39

T2

TRS REVERSE SENSE

40

-

NOT USED

41

L77

FUSED PARK LAMP RELAY OUTPUT (LEFT)

42

D23

FLASH PROGRAM ENABLE

43

Z116

GROUND

44

L50

PRIMARY BRAKE SWITCH SIGNAL

45

W10

FRONT WASHER PUMP MOTOR CONTROL

46

W20

REAR WASHER PUMP MOTOR CONTROL

47

K32

BRAKE TRANSMISSION SHIFT INTERLOCK SOLENOID CONTROL

48

F201

ORC RUN-START DRIVER

49

-

NOT USED

FRONT INTRUSION SENSOR (UNITED KINGDOM)

CAV

CIRCUIT

FUNCTION

1

G460 20DG/VT

FRONT INTRUSION SENSOR SIGNAL

2

-

-

3

G946 20LG/VT

SENSOR GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1052

CONNECTOR PINOUTS

FRONT READING LAMPS/SWITCH

CAV

CIRCUIT

FUNCTION

1

E15 20OR/DB (EXCEPT
BASE)

ASH/RECEIVER LAMP FEED

2

Z137 20BK/LB

GROUND

3

-

-

4

M27 20YL/LB

READING LAMPS DRIVER

5

M24 20YL/WT

COURTESY LAMPS DRIVER

6

-

-

FRONT WASHER PUMP MOTOR

CAV

CIRCUIT

FUNCTION

1

W10 18BR

FRONT WASHER PUMP MOTOR CONTROL

2

F300 18OR/PK

FUSED ACCESSORY RELAY OUTPUT

FUEL PUMP MODULE

CAV

CIRCUIT

FUNCTION

1

Z201 18BK/OR (GAS)

GROUND

2

Z201 20BK/DB (LHD/
DIESEL/GAS)

GROUND

2

Z201 18BK/OR (RHD/
DIESEL)

GROUND

3

N4 20DB/WT

FUEL LEVEL SENSOR SIGNAL

4

N1 18DB/OR (GAS)

FUEL PUMP RELAY OUTPUT

HEADLAMP SWITCH

CAV

CIRCUIT

FUNCTION

1

Z403 20BK/YL (EXPORT)

GROUND

2

L78 20WT/OR (EXPORT)

FUSED PARK LAMP RELAY OUTPUT

3

-

-

4

Z407 22BK/OR

GROUND

5

L36 20WT/DB (EXPORT)

REAR FOG LAMP INDICATOR DRIVER

6

L900 22WT/YL

HEADLAMP SWITCH RETURN

7

L13 20WT/YL (EXPORT)

HEADLAMP ADJUST SIGNAL

8

E19 20OR/BR

PANEL LAMPS DRIVER (HEADLAMP SWITCH)

9

-

-

10

L39 22WT/OR

FRONT FOG LAMP INDICATOR DRIVER

11

L307 22WT/BR (RHD)

HEADLAMP SWITCH SENSE

11

L307 20WT/BR (LHD)

HEADLAMP SWITCH SENSE

12

E2 22OR/BR

PANEL LAMPS DIMMER SIGNAL

13

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1053

CONNECTOR PINOUTS

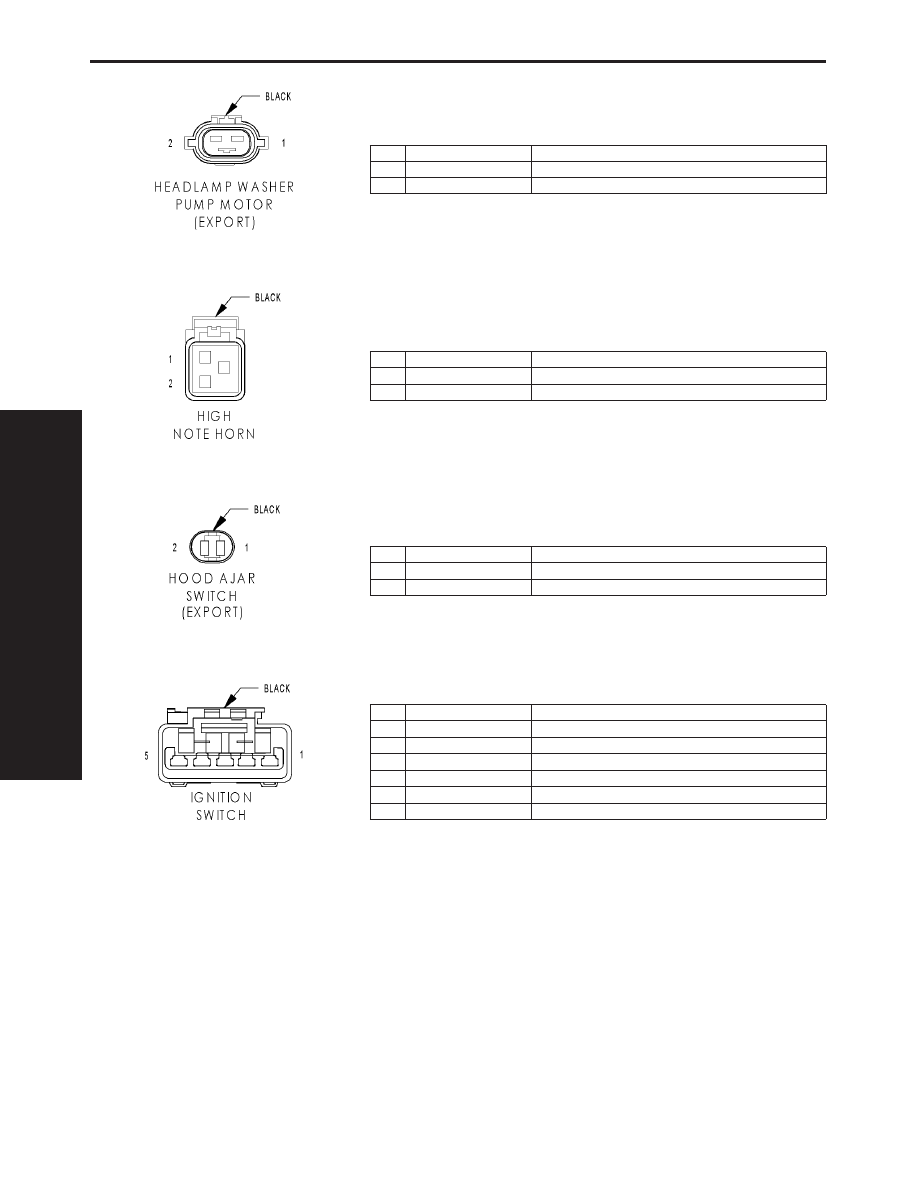

HEADLAMP WASHER PUMP MOTOR (EXPORT)

CAV

CIRCUIT

FUNCTION

1

V53 12BR/OR

HEADLAMP WASHER RELAY OUTPUT

2

Z243 12BK/OR

GROUND

HIGH NOTE HORN

CAV

CIRCUIT

FUNCTION

1

Z299 18BK/OR

GROUND

2

X2 18DG/OR

HORN RELAY OUTPUT

HOOD AJAR SWITCH (EXPORT)

CAV

CIRCUIT

FUNCTION

1

G70 22VT/LB

HOOD AJAR SWITCH SENSE

2

Z470 22BK/LB

GROUND

IGNITION SWITCH

CAV

CIRCUIT

FUNCTION

1

G900 20VT/DB

IGNITION SWITCH SENSE RETURN

2

G20 20VT/BR

IGNITION SWITCH SENSE

3

F20 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

F20 20PK/WT (LHD)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

4

T751 20YL

FUSED IGNITION SWITCH OUTPUT (START)

5

A106 20LB/RD

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1054

CONNECTOR PINOUTS

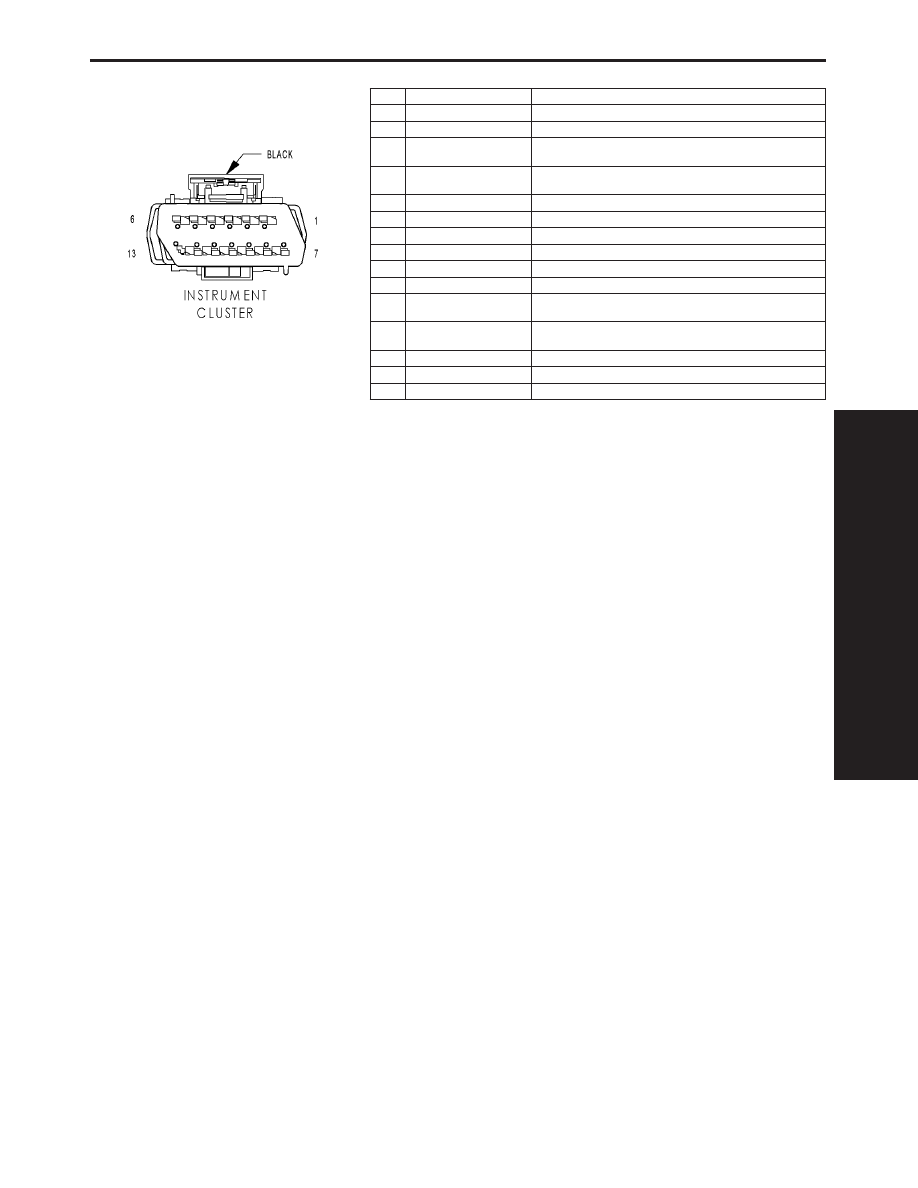

INSTRUMENT CLUSTER

CAV

CIRCUIT

FUNCTION

1

E13 20OR/WT

PANEL LAMPS DRIVER

2

L160 20WT/TN (LOWLINE)

RIGHT TURN INDICATOR DRIVER

3

G7 20VT/GY (LHD EX-
PORT)

LOW OIL PRESSURE INDICATOR DRIVER

4

G3 20VT/LB (LHD EX-
PORT)

MALFUNCTION INDICATOR LAMP DRIVER

5

L134 20WT/GY (HIGHLINE) HIGH BEAM INDICATOR DRIVER

6

A701 18BR/RD

FUSED B(+) (HAZARD)

7

Z108 18BK/LG

GROUND

8

L161 20WT/LG (LOWLINE)

LEFT TURN INDICATOR DRIVER

9

D25 20WT/VT

PCI BUS

10

B25 20DG/WT (RHD)

PARK BRAKE SWITCH SENSE

10

B25 18DG/WT (LHD EX-
PORT)

PARK BRAKE SWITCH SENSE

10

B25 16DG/WT (LHD EX-
CEPT EXPORT)

PARK BRAKE SWITCH SENSE

11

G26 20VT/OR

CHIME DRIVER

12

G150 20VT/BR

INSTRUMENT CLUSTER WAKE UP SENSE

13

Z18 18BK/LB

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1055

CONNECTOR PINOUTS
