Chrysler Town, Dodge Caravan. Manual - part 961





REAR AUTO TEMP CONTROL SWITCH (3 ZONE ATC)

CAV

CIRCUIT

FUNCTION

1

F504 20GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

2

Z27 18BK/DG

GROUND

3

D22 20WT/TN (SWB)

KDB CLOCK

3

D22 22WT/TN (LWB)

KDB CLOCK

4

D17 20WT/DG (SWB)

KDB DATA

4

D17 22WT/DG (LWB)

KDB DATA

5

E10 20OR/DG

PANEL LAMPS DRIVER

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

REAR BLOWER FRONT CONTROL SWITCH (3 ZONE MTC)

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z440 12BK/DG

GROUND

3

-

-

4

C153 12DB/BR

REAR BLOWER MOTOR HIGH

5

-

-

6

C152 16LB/LG

REAR BLOWER MOTOR MED

7

C151 18LB/DG

REAR BLOWER MOTOR LOW

8

C50 12DB/OR

REAR BLOWER FRONT CONTROL FEED

REAR BLOWER MOTOR POWER MODULE C1 (3 ZONE ATC)

CAV

CIRCUIT

FUNCTION

1

C51 12DB/BR

FUSED REAR BLOWER MOTOR RELAY OUTPUT

1

C51 18DB/BR

FUSED REAR BLOWER MOTOR RELAY OUTPUT

2

C59 18DB/LB

BLOWER MOTOR CONTROL

3

Z135 12BK/LB

GROUND

4

-

-

REAR BLOWER MOTOR POWER MODULE C2 (3 ZONE ATC)

CAV

CIRCUIT

FUNCTION

1

12BK

GROUND

2

12DG

POWER FEED

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1080

CONNECTOR PINOUTS

REAR BLOWER REAR CONTROL SWITCH C1 (3 ZONE MTC)

CAV

CIRCUIT

FUNCTION

1

C153 12DB/BR

REAR BLOWER MOTOR HIGH

2

C152 16LB/LG

REAR BLOWER MOTOR MED

3

C151 18LB/DG

REAR BLOWER MOTOR LOW

4

C50 12DB/OR

REAR BLOWER FRONT CONTROL FEED

REAR BLOWER REAR CONTROL SWITCH C2 (3 ZONE MTC)

CAV

CIRCUIT

FUNCTION

1

-

-

2

C22 20LB/DB

REAR TEMPERATURE FEEDBACK SIGNAL

3

E10 20OR/DG

PANEL LAMPS DRIVER

4

F850 20LB/PK

5 VOLT SUPPLY

5

C121 20DB/DG

REAR TEMPERATURE RETURN

6

Z409 20BK/OR

GROUND

REAR INTRUSION SENSOR (UNITED KINGDOM)

CAV

CIRCUIT

FUNCTION

1

B100 20TN

REAR INTRUSION SENSOR SIGNAL

2

B200 20BK

SENSOR GROUND

3

-

-

REAR MODE MOTOR (3 ZONE ATC)

CAV

CIRCUIT

FUNCTION

1

C154 18LB/GY

REAR MODE DOOR DRIVER (B)

2

C53 18LB

REAR MODE DOOR DRIVER (A)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1081

CONNECTOR PINOUTS

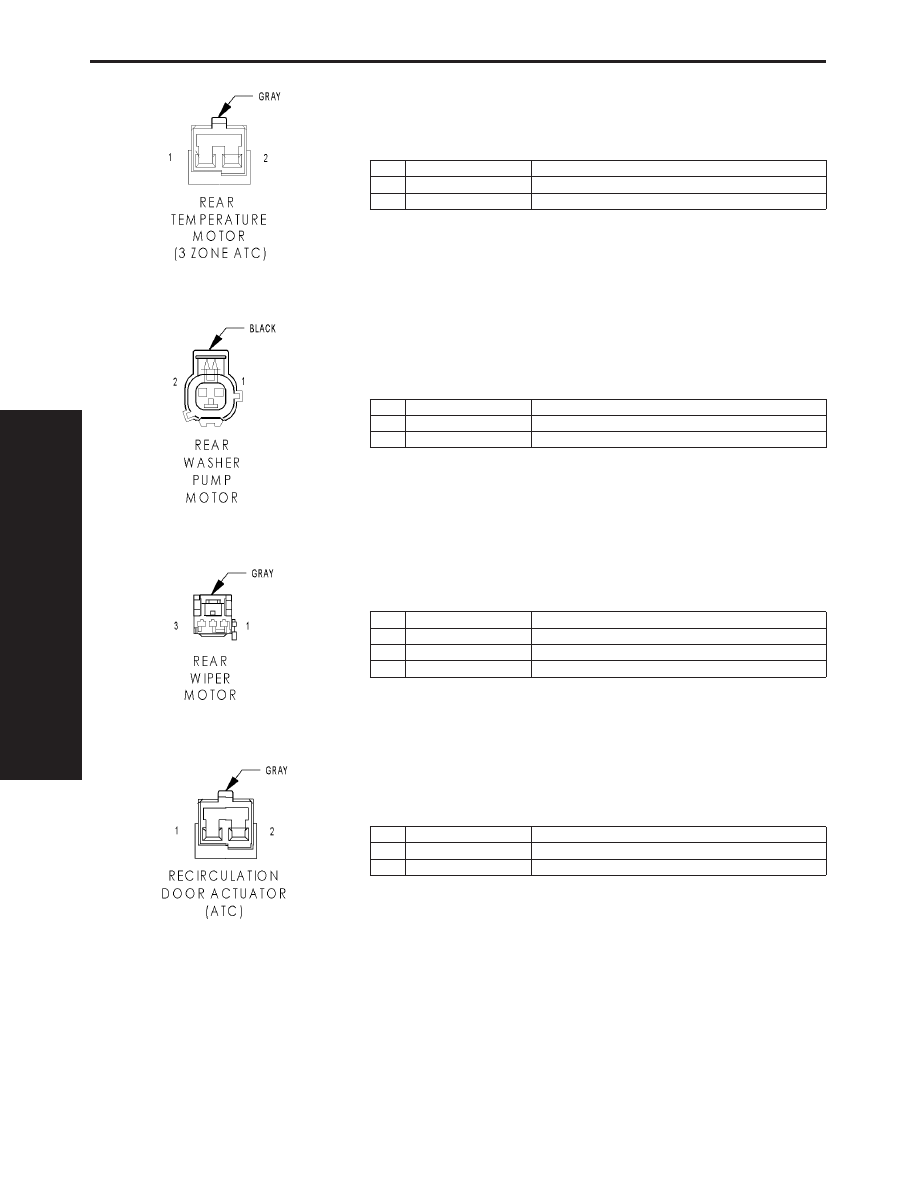

REAR TEMPERATURE MOTOR (3 ZONE ATC)

CAV

CIRCUIT

FUNCTION

1

C54 18LB/YL

REAR BLEND DOOR DRIVER (A)

2

C169 18LB/TN

REAR BLEND DOOR DRIVER (B)

REAR WASHER PUMP MOTOR

CAV

CIRCUIT

FUNCTION

1

W20 18BR/YL

REAR WASHER PUMP MOTOR CONTROL

2

F301 18VT/PK

FUSED ACCESSORY RELAY OUTPUT

REAR WIPER MOTOR

CAV

CIRCUIT

FUNCTION

1

Z213 18BK/LG

GROUND

2

F302 18GY/PK

FUSED ACCESSORY RELAY OUTPUT

3

W13 18BR/LG

REAR WIPER MOTOR CONTROL

RECIRCULATION DOOR ACTUATOR (ATC)

CAV

CIRCUIT

FUNCTION

1

C132 20DB/YL

RECIRCULATION DOOR DRIVER (B)

2

C32 20DB/TN

RECIRCULATION DOOR DRIVER (A)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1082

CONNECTOR PINOUTS

RECIRCULATION DOOR ACTUATOR (MTC)

CAV

CIRCUIT

FUNCTION

1

C34 20DB/LB (LHD)

COMMON DOOR DRIVER (B)

1

C32 20DB/TN (RHD)

RECIRCULATION DOOR DRIVER (A)

2

C32 20DB/TN (LHD)

RECIRCULATION DOOR DRIVER (A)

2

C34 20DB/LB (RHD)

COMMON DOOR DRIVER (B)

REMOTE KEYLESS ENTRY MODULE

CAV

CIRCUIT

FUNCTION

1

G96 22VT/DG

REMOTE KEYLESS ENTRY INTERFACE

2

D9 22WT/GY

REMOTE KEYLESS ENTRY PROGRAM ENABLE

3

Z109 22BK/GY

GROUND

4

D10 18WT (JAPAN)

REMOTE KEYLESS ENTRY ANTENNA (+)

5

D10 18WT/LB (JAPAN)

REMOTE KEYLESS ENTRY ANTENNA (-)

6

A114 18GY/RD

FUSED B(+) (I.O.D.)

RIGHT B-PILLAR SWITCH (POWER SLIDING DOOR)

CAV

CIRCUIT

FUNCTION

1

Z62 22BK/YL

GROUND

2

F302 18GY/PK

FUSED ACCESSORY RELAY OUTPUT

3

G42 22VT/YL

RIGHT SLIDING DOOR PILLAR SWITCH MUX

RIGHT CINCH/RELEASE MOTOR (POWER SLIDING DOOR)

CAV

CIRCUIT

FUNCTION

1

Q46 18TN/GY

RIGHT CINCH/RELEASE MOTOR LATCH DRIVER

2

Z248 18BK/WT

GROUND

3

Q44 18OR/GY

RIGHT CINCH/RELEASE MOTOR CLUTCH DRIVER

4

Q48 18TN/WT

RIGHT CINCH/RELEASE MOTOR UNLATCH DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1083

CONNECTOR PINOUTS
