Chrysler Town, Dodge Caravan. Manual - part 963





RIGHT SLIDING DOOR CONTROL MODULE C1 (POWER SLIDING DOOR)

CAV

CIRCUIT

FUNCTION

1

Q44 18OR/GY

RIGHT CINCH/RELEASE MOTOR CLUTCH DRIVER

2

Q68 16TN/BR

RIGHT SLIDING DOOR OPEN DRIVER

3

Q70 16TN/OR

RIGHT SLIDING DOOR CLOSE DRIVER

4

-

-

5

A113 14WT/RD

FUSED B(+)

6

-

-

7

-

-

8

Z124 14BK

GROUND

RIGHT SLIDING DOOR CONTROL MODULE C2 (POWER SLIDING DOOR)

CAV

CIRCUIT

FUNCTION

1

Q72 20TN/VT

RIGHT DOOR MOTOR HALL EFFECT SUPPLY

2

-

-

3

Q34 20OR/GY

RIGHT DOOR LOCK SENSE

4

Q54 20OR/BR

RIGHT DOOR IN/OUT HANDLE SWITCH SENSE

5

-

-

6

-

-

7

Q64 18OR/TN

RIGHT DOOR MOTOR CLUTCH DRIVER

8

Q46 18TN/GY

RIGHT CINCH/RELEASE MOTOR LATCH DRIVER

9

Q48 18TN/WT

RIGHT CINCH/RELEASE MOTOR UNLATCH DRIVER

10

-

-

11

D25 20WT/VT

PCI BUS

12

G76 20TN/OR

RIGHT SLIDING DOOR AJAR SWITCH SENSE

13

Q58 20OR/YL

RIGHT PAWL SWITCH SENSE

14

Q52 20OR

RIGHT FULL OPEN SWITCH SENSE

15

-

GROUND-DRIVER SIDE IDENTIFIER (LHD/RHD)

16

-

-

17

Q74 20TN/YL

RIGHT DOOR MOTOR HALL EFFECT SIGNAL

18

-

-

19

G152 20VT/GY

RIGHT SLIDING DOOR WAKE UP SIGNAL

20

Z26 20BK/TN

GROUND

RIGHT SLIDING DOOR LATCH SENSING SWITCH (POWER SLIDING DOOR)

CAV

CIRCUIT

FUNCTION

1

Z76 20BK/YL

GROUND

2

Q58 20OR/YL

RIGHT PAWL SWITCH SENSE

3

G76 20TN/OR

RIGHT SLIDING DOOR AJAR SWITCH SENSE

4

Z76 20BK/YL

GROUND

5

Q54 20OR/BR

RIGHT DOOR IN/OUT HANDLE SWITCH SENSE

6

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1088

CONNECTOR PINOUTS

RIGHT SLIDING DOOR LOCK MOTOR (POWER SLIDING DOOR)

CAV

CIRCUIT

FUNCTION

1

P38 20TN/DB

RIGHT SLIDING DOOR LOCK DRIVER

2

P34 20TN/LB

RIGHT SLIDING DOOR UNLOCK DRIVER

3

Q34 20OR/GY

RIGHT DOOR LOCK SENSE

4

Z76 20BK/YL

GROUND

RIGHT SLIDING DOOR LOCK MOTOR/AJAR SWITCH (MANUAL SLIDING DOOR)

CAV

CIRCUIT

FUNCTION

1

P38 20BK/DB

RIGHT SLIDING DOOR LOCK DRIVER

2

P34 20BK/TN

RIGHT SLIDING DOOR UNLOCK DRIVER

3

G76 20BK/DG

RIGHT SLIDING DOOR AJAR SWITCH SENSE

4

Z76 20BK

GROUND

RIGHT SLIDING DOOR MOTOR (POWER SLIDING DOOR)

CAV

CIRCUIT

FUNCTION

1

-

-

2

Q72 20TN/VT

RIGHT DOOR MOTOR HALL EFFECT SUPPLY

3

Q68 16TN/BR

RIGHT SLIDING DOOR OPEN DRIVER

4

Z164 18BK/TN

GROUND

5

Q64 18OR/TN

RIGHT DOOR MOTOR CLUTCH DRIVER

6

Q70 16TN/OR

RIGHT SLIDING DOOR CLOSE DRIVER

7

Z34 20BK/TN

GROUND

8

Q74 20TN/YL

RIGHT DOOR MOTOR HALL EFFECT SIGNAL

SENTRY KEY IMMOBILIZER MODULE

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20WT/VT

PCI BUS

3

-

-

4

F20 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

Z120 22BK/WT

GROUND

6

A114 20GY/RD (LHD)

FUSED B(+) (I.O.D.)

6

A114 18GY/RD (RHD)

FUSED B(+) (I.O.D.)

SIREN (UNITED KINGDOM)

CAV

CIRCUIT

FUNCTION

1

D97 18WT/OR

SIREN SIGNAL OUTPUT

2

D96 18WT/LB

SIREN SIGNAL CONTROL

3

A600 18RD/LB

SIREN SUPPLY

4

G944 18LB/BR

SIREN SIGNAL RETURN

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1089

CONNECTOR PINOUTS

THATCHAM ALARM MODULE (UNITED KINGDOM)

CAV

CIRCUIT

FUNCTION

1

A645 20RD/VT

REAR INTRUSION SENSOR SIGNAL

2

G640 20DG/VT

FRONT INTRUSION SENSOR SIGNAL

3

G22 20YL

VTSS INDICATOR SUPPLY

4

-

-

5

D97 20WT/OR

SIREN SIGNAL OUTPUT

6

D96 20WT/LB

SIREN SIGNAL CONTROL

7

F20 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

8

G944 20LB/BR

SIREN SIGNAL RETURN

9

G945 20VT/DG

SENSOR GROUND

10

G946 20LG/VT

SENSOR GROUND

11

G922 20GY

VTSS INDICATOR DRIVER

12

-

-

13

D25 20WT/VT

PCI BUS

14

-

-

15

L91 22WT/DB

HAZARD SWITCH SENSE

16

A600 20RD/LB

SIREN SUPPLY

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1090

CONNECTOR PINOUTS

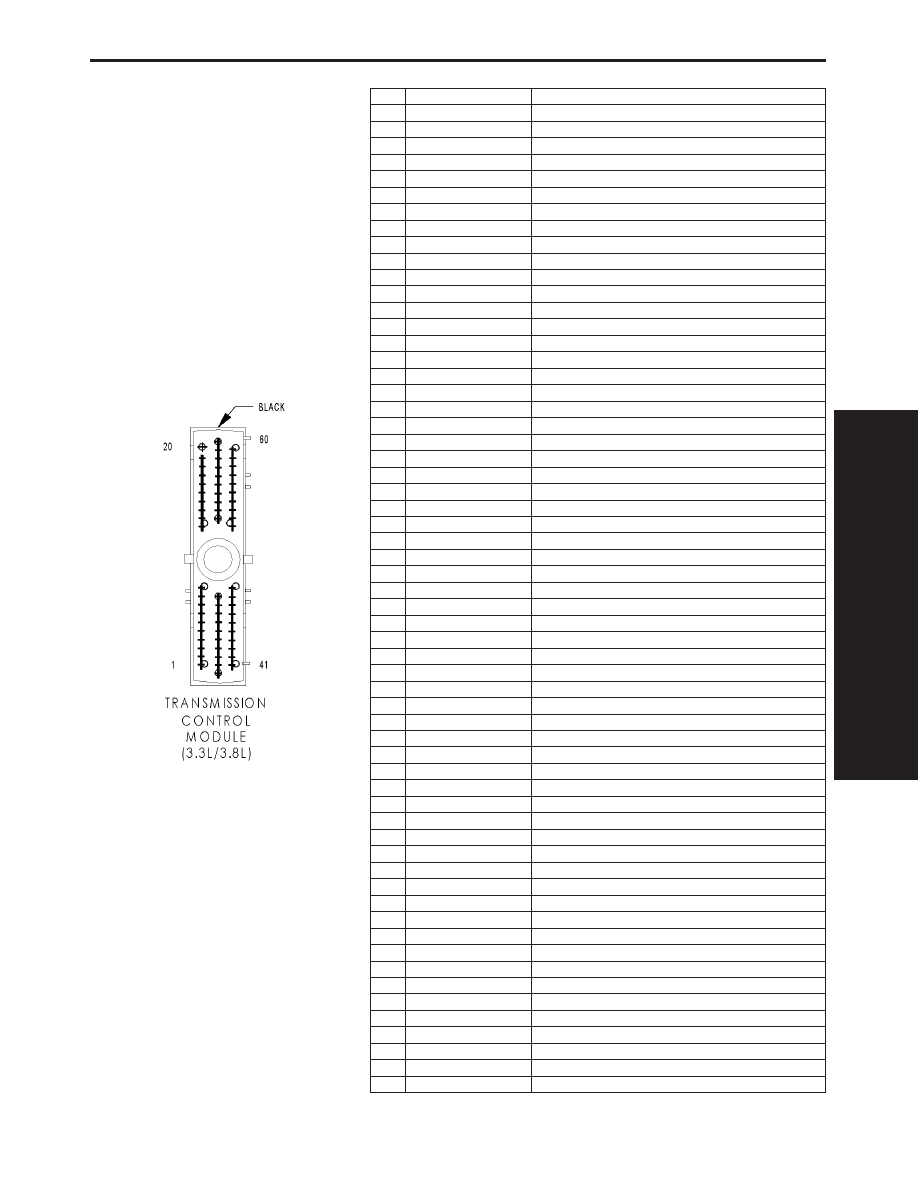

TRANSMISSION CONTROL MODULE (3.3L/3.8L)

CAV

CIRCUIT

FUNCTION

1

T1 18DG/LB

TRS T1 SENSE

2

-

-

3

T3 18DG/DB

TRS T3 SENSE

4

-

-

5

-

-

6

K24 18BR/LB

CRANKSHAFT POSITION SENSOR SIGNAL

7

D15 20DG/YL

SCI TRANSMIT (TCM)

8

T751 18YL

FUSED IGNITION SWITCH OUTPUT (START)

9

T9 18DG/TN

OVERDRIVE PRESSURE SWITCH SENSE

10

T10 18DG/LG

TORQUE MANAGEMENT REQUEST SENSE

11

F1 18PK/WT

FCM OUTPUT (UNLOCK-RUN-START)

12

K22 18BR/OR

THROTTLE POSITION SENSOR SIGNAL

13

T13 18DG/VT

SPEED SENSOR GROUND

14

T14 18DG/BR

OUTPUT SPEED SENSOR SIGNAL

15

T15 18YL/BR

TRANSMISSION CONTROL RELAY CONTROL

16

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

17

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

18

-

-

19

T19 18YL/DB

2-4 SOLENOID CONTROL

20

T20 18DG/WT

LOW/REVERSE SOLENOID CONTROL

21

-

-

22

-

-

23

-

-

24

-

-

25

-

-

26

-

-

27

-

-

28

-

-

29

-

-

30

-

-

31

-

-

32

-

-

33

-

-

34

-

-

35

-

-

36

-

-

37

-

-

38

-

-

39

-

-

40

-

-

41

T41 18YL/DB

TRS T41 SENSE

42

T42 18DG/YL

TRS T42 SENSE

43

D25 18WT/VT

PCI BUS

44

-

-

45

-

-

46

D123 20WT/OR

FLASH PROGRAM ENABLE

47

T47 18YL/DG

2-4 PRESSURE SWITCH SENSE

48

-

-

49

-

-

50

T50 18YL/TN

LOW/REVERSE PRESSURE SWITCH SENSE

51

K900 18DB/DG

SENSOR GROUND

52

T52 18DG/WT

INPUT SPEED SENSOR SIGNAL

53

Z132 16BK/YL

GROUND

54

T54 18DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

55

T55 18YL/VT (AUTOSTICK)

AUTOSTICK/OVERDRIVE OFF MUX INPUT

56

A104 18YL/RD

FUSED B(+)

57

Z133 16BK/LG

GROUND

58

N7 18DB/OG

VEHICLE SPEED SENSOR SIGNAL

59

T59 18YL/LB

UNDERDRIVE SOLENOID CONTROL

60

T60 18YL/GY

OVERDRIVE SOLENOID CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1091

CONNECTOR PINOUTS
