INSTALLATION

(1) Install left mount on transaxle (Fig. 80).
(2) Raise transaxle with jack until left mount is in

position.

(3) Install left mount through bolt (Fig. 79).
(4) Install left mount through bolt access cover.
(5) Install front mount through bolt (Fig. 78).
(6) Install left front wheel.
(7) Lower vehicle.

REAR MOUNT

REMOVAL

(1) Raise vehicle on hoist.
(2) Remove the rear mount heat shield (Fig. 81).
(3) Remove the through bolt from the mount and

rear mount bracket (Fig. 82).

(4) Remove the mount bolts (Fig. 82).
(5) Remove the rear mount (Fig. 82).
(6) For rear mount bracket removal, remove the

bolts attaching bracket to transaxle (Fig. 83).

(7) Remove rear mount bracket.

INSTALLATION

(1) Install rear mount bracket, if removed (Fig.

83).

(2) Install the rear mount and bolts (Fig. 82).

Tighten bolts to 54 N·m (40 ft. lbs.).

(3) Install the mount through bolt to the mount

and bracket (Fig. 82). Tighten through bolt to 54 N·m
(40 ft. lbs.).

(4) Install the rear mount heat shield (Fig. 81).
(5) Lower vehicle on hoist.

Fig. 80 LEFT MOUNT - 41TE TRANSAXLE

1 - LEFT MOUNT ASSEMBLY
2 - BOLT - 54 N·m (40 ft. lbs.)
3 - TRANSAXLE - 41TE

Fig. 81 REAR MOUNT HEAT SHIELD

1 - BOLT - HEAT SHIELD 11 N·m (100 in. lbs.)
2 - HEAT SHIELD
3 - CLIP
4 - REAR MOUNT

Fig. 82 REAR MOUNT

1 - BOLT 54 N·m (40 ft. lbs.)
2 - REAR MOUNT BRACKET
3 - THRU-BOLT 54 N·m (40 ft. lbs.)
4 - REAR MOUNT

9 - 50

ENGINE 2.4L

RS

LEFT MOUNT (Continued)

RIGHT MOUNT

REMOVAL

(1) Remove air cleaner housing lid and clean air

hose from throttle body.

(2) Remove air cleaner element and housing.
(3) Disconnect make-up air hose from cylinder

head cover.

(4) Remove the load on the right engine mount by

carefully supporting the engine assembly with a floor
jack.

(5) Disconnect electrical harness support clips from

engine mount bracket.

(6) Remove the vertical bolts attaching the engine

mount to the frame rail (Fig. 84).

(7) Loosen the horizontal bolt attaching the engine

mount to the frame rail (Fig. 84).

(8) Remove the bolts attaching the engine mount

to the engine bracket (Fig. 84).

(9) Remove the right engine mount (Fig. 84).

INSTALLATION

(1) Position right engine mount and install frame

rail to mount vertical bolts (Fig. 84).

(2) Tighten engine right mount to rail horizontal

bolt (Fig. 84).

(3) Install mount to engine bracket bolts (Fig. 84).
(4) Connect electrical harness support clips to

engine mount bracket.

(5) Remove jack from under engine.
(6) Connect make-up air hose to cylinder head

cover.

(7) Install air cleaner housing and element.
(8) Install air cleaner housing lid and clean air

tube to throttle body.

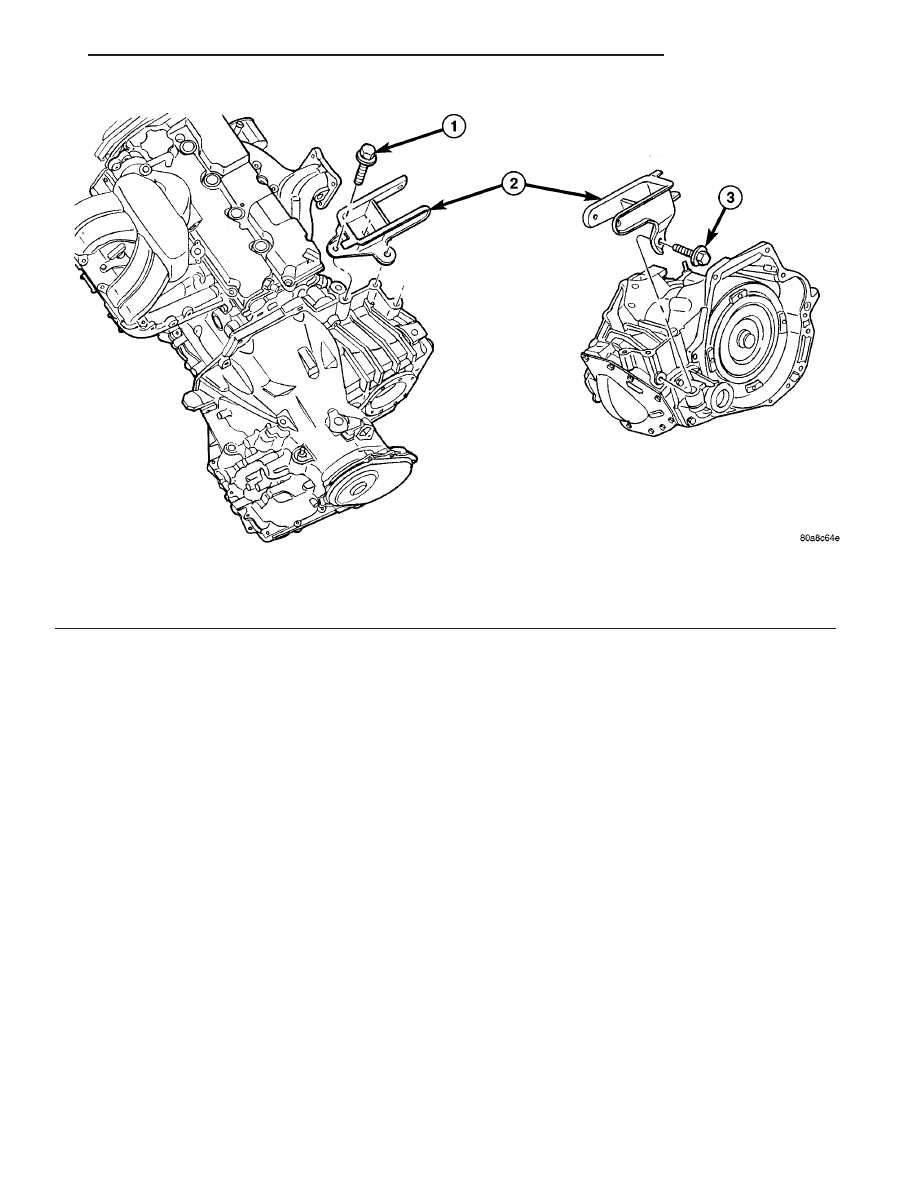

Fig. 83 REAR MOUNT BRACKET - (all engines)

1 - BOLT - VERTICAL 102 N·m (75 ft. lbs.)
2 - BRACKET - REAR MOUNT
3 - BOLT - HORIZONTAL 102 N·m (75 ft. lbs.)

RS

ENGINE 2.4L

9 - 51

REAR MOUNT (Continued)

LUBRICATION

DESCRIPTION

The lubrication system is a full-flow filtration,

pressure feed type. The oil pump is mounted in the
front engine cover and driven by the crankshaft.

OPERATION

Engine oil drawn up through the pickup tube and is

pressurized by the oil pump and routed through the
full-flow filter to the main oil gallery running the
length of the cylinder block. A diagonal hole in each
bulkhead feeds oil to each main bearing. Drilled pas-
sages within the crankshaft route oil from main bear-
ing journals to connecting rod journals. Balance shaft
lubrication is provided through an oil passage from
the number one main bearing cap through the balance
shaft carrier support leg. This passage directly sup-
plies oil to the front bearings and internal machined
passages in the shafts that routes oil from front to the
rear shaft bearing journals. A vertical hole at the
number five bulkhead routes pressurized oil through a
restrictor (integral to the cylinder head gasket) up
past a cylinder head bolt to an oil gallery running the
length of the cylinder head. The camshaft journals are

partially slotted to allow a predetermined amount of
pressurized oil to pass into the bearing cap cavities.
Lubrication of the camshaft lobes are provided by
small holes in the camshaft bearing caps that are
directed towards each lobe. Oil returning to the pan
from pressurized components supplies lubrication to
the valve stems. Cylinder bores and wrist pins are
splash lubricated from directed slots on the connecting
rod thrust collars (Fig. 85).

DIAGNOSIS AND TESTING - CHECKING
ENGINE OIL PRESSURE

(1) Disconnect and remove oil pressure switch.

(Refer to 9 - ENGINE/LUBRICATION/OIL PRES-
SURE SENSOR/SWITCH - REMOVAL)

(2) Install Special Tools C-3292 Gauge with 8406

Adaptor fitting.

(3) Start engine and record oil pressure. Refer to

Specifications for correct oil pressure requirements.
(Refer to 9 - ENGINE - SPECIFICATIONS)

CAUTION: If oil pressure is 0 at idle, do not perform
the 3000 RPM test

(4) If oil pressure is 0 at idle. Shut off engine,

check for pressure relief valve stuck open, a clogged
oil pick-up screen or a damaged oil pick-up tube
O-ring.

(5) After test is complete, remove test gauge and

fitting.

(6) Install oil pressure switch and connector. (Refer

to 9 - ENGINE/LUBRICATION/OIL PRESSURE
SENSOR/SWITCH - INSTALLATION)

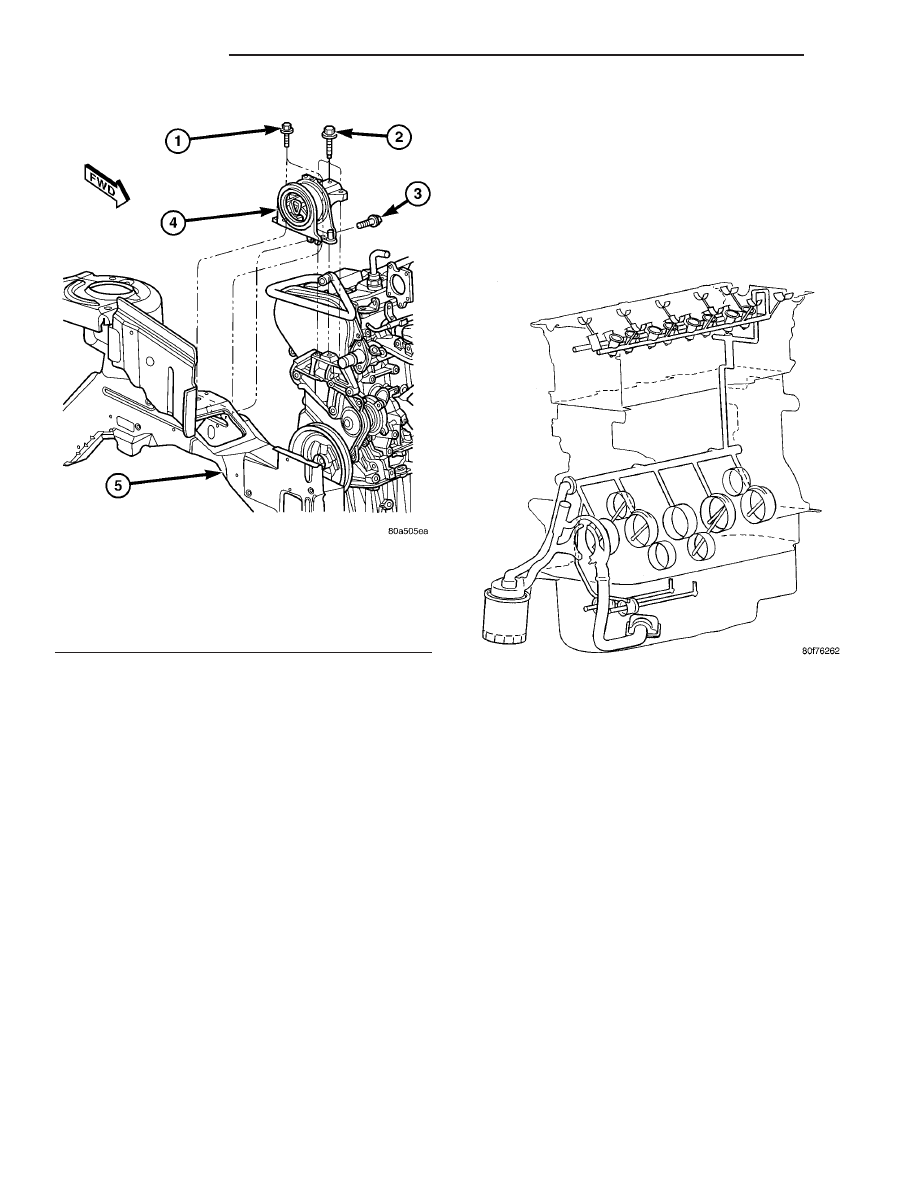

Fig. 84 RIGHT MOUNT TO RAIL AND ENGINE

1 - BOLT - MOUNT TO RAIL 68 N·m (50 ft. lbs.)
2 - BOLT - MOUNT TO ENGINE 54 N·m (40 ft. lbs.)
3 - BOLT - MOUNT TO RAIL (HORIZONTAL) 68 N·m (50 ft. lbs.)
4 - RIGHT ENGINE MOUNT
5 - RIGHT FRAME RAIL

Fig. 85 Engine Lubrication System

9 - 52

ENGINE 2.4L

RS

RIGHT MOUNT (Continued)

OIL

STANDARD PROCEDURE

ENGINE OIL LEVEL CHECK

The best time to check engine oil level is after it

has sat overnight, or if the engine has been running,
allow the engine to be shut off for at least 5 minutes
before checking oil level.

Checking the oil while the vehicle is on level

ground will improve the accuracy of the oil level
reading. Remove dipstick and observe oil level. Add
oil only when the level is at or below the ADD mark
(Fig. 86).

STANDARD PROCEDURE - ENGINE OIL AND
FILTER CHANGE

Change engine oil at mileage and time intervals

described in the Maintenance Schedule. (Refer to
LUBRICATION

&

MAINTENANCE/MAINTE-

NANCE SCHEDULES - DESCRIPTION)

WARNING: NEW OR USED ENGINE OIL CAN BE
IRRITATING TO THE SKIN. AVOID PROLONGED OR
REPEATED SKIN CONTACT WITH ENGINE OIL.
CONTAMINANTS IN USED ENGINE OIL, CAUSED BY
INTERNAL COMBUSTION, CAN BE HAZARDOUS TO
YOUR HEALTH. THOROUGHLY WASH EXPOSED
SKIN WITH SOAP AND WATER. DO NOT WASH
SKIN WITH GASOLINE, DIESEL FUEL, THINNER, OR
SOLVENTS, HEALTH PROBLEMS CAN RESULT. DO
NOT POLLUTE, DISPOSE OF USED ENGINE OIL
PROPERLY. CONTACT YOUR DEALER OR GOVERN-
MENT AGENCY FOR LOCATION OF COLLECTION
CENTER IN YOUR AREA.

Run engine until achieving normal operating tem-

perature.

(1) Position the vehicle on a level surface and turn

engine off.

(2) Remove oil fill cap.
(3) Hoist and support vehicle on safety stands.

Refer to Hoisting and Jacking Recommendations.
(Refer to LUBRICATION & MAINTENANCE/HOIST-
ING - STANDARD PROCEDURE)

(4) Place a suitable drain pan under crankcase

drain.

(5) Remove drain plug from crankcase and allow

oil to drain into pan. Inspect drain plug threads for
stretching or other damage. Replace drain plug and
gasket if damaged.

(6) Remove oil filter. (Refer to 9 - ENGINE/LUBRI-

CATION/OIL FILTER - REMOVAL)

(7) Install and tighten drain plug in crankcase.
(8) Install new oil filter. (Refer to 9 - ENGINE/LU-

BRICATION/OIL FILTER - INSTALLATION)

(9) Lower vehicle and fill crankcase with specified

type and amount of engine oil. (Refer to LUBRICA-
TION

&

MAINTENANCE/FLUID

TYPES

-

DESCRIPTION)

(10) Install oil fill cap.
(11) Start engine and inspect for leaks.
(12) Stop engine and inspect oil level.

NOTE: Care should be exercised when disposing
used engine oil after it has been drained from a
vehicle engine. Refer to the WARNING listed above.

OIL FILTER

DESCRIPTION

The engine oil filter (Fig. 87) is a high quality full-

flow, disposable type. Replace the oil filter with a
Mopar

t or the equivalent.

REMOVAL

(1) Raise vehicle on hoist.
(2) Position an oil collecting container under oil fil-

ter location.

CAUTION:

When

servicing

the

oil

filter

avoid

deforming the filter can by installing the remove/in-
stall tool band strap against the can to base lock
seam. The lock seam joining the can to the base is
reinforced by the base plate.

(3) Using a suitable filter wrench, turn oil filter

(Fig. 87) counterclockwise to remove.

INSTALLATION

(1) Clean and check filter mounting surface. The

surface must be smooth, flat and free of debris or
pieces of gasket.

(2) Lubricate new oil filter gasket with clean

engine oil.

(3) Screw oil filter (Fig. 87) on until the gasket

contacts base. Tighten to 12 N·m (105 in. lbs.).

Fig. 86 Oil Level

1 - ENGINE OIL LEVEL DIPSTICK
