ring gap measurement must be made with the ring
positioning at least 12 mm (0.50 inch) from bottom of
cylinder bore. Check gap with feeler gauge (Fig. 68).
Refer to Engine Specifications.

(2) Check piston ring to groove side clearance (Fig.

69). Refer to Engine Specifications.

REMOVAL

(1) Using a suitable ring expander, remove upper

and intermediate piston rings (Fig. 70).

(2) Remove the upper oil ring side rail, lower oil

ring side rail and then oil ring expander from piston.

(3) Clean ring grooves of any carbon deposits.

INSTALLATION

NOTE: The identification mark on face of upper and
intermediate piston rings must point toward top of
piston.

Install rings with manufacturers identification

mark facing up, to the top of the piston (Fig. 71).

CAUTION: Install piston rings in the following order:

1. Oil ring expander.
2. Upper oil ring side rail.
3. Lower oil ring side rail.

Fig. 68 Piston Ring Gap

1 - FEELER GAUGE

Fig. 69 Piston Ring Side Clearance

1 - FEELER GAUGE

Fig. 70 Piston Rings—Removing and Installing

Fig. 71 Piston Ring Installation

1 - NO. 1 PISTON RING
2 - NO. 2 PISTON RING
3 - SIDE RAIL
4 - OIL RING
5 - SPACER EXPANDER

9 - 46

ENGINE 2.4L

RS

PISTON RINGS (Continued)

4. No. 2 Intermediate piston ring.
5. No. 1 Upper piston ring.
(1) Install oil ring expander (Fig. 71).
(2) Install upper side rail first and then the lower

side rail. Install the side rails by placing one end
between the piston ring groove and the oil ring
expander. Hold end firmly and press down the por-
tion to be installed until side rail is in position. Do
not use a piston ring expander (Fig. 72).

(3) Install No. 2 piston ring and then No. 1 piston

ring (Fig. 71).

(4) Position piston ring end gaps as shown in (Fig. 73).
(5) Position oil ring expander gap at least 45° from

the side rail gaps but not on the piston pin center or
on the thrust direction. Staggering ring gap is impor-
tant for oil control.

VIBRATION DAMPER

REMOVAL

(1) Remove accesory drive belts. (Refer to 7 -

COOLING/ACCESSORY

DRIVE/DRIVE

BELTS

-

REMOVAL)

(2) Remove crankshaft damper bolt.
(3) Remove damper using Special Tool 3-Jaw

Puller 1026 and Insert 6827–A (Fig. 74).

INSTALLATION

(1) Install crankshaft vibration damper using M12

1.75 x 150 mm bolt, washer, thrust bearing and nut
from Special Tool 6792 (Fig. 75).

(2) Install crankshaft vibration damper bolt and

tighten to 142 N·m (105 ft. lbs.).

(3) Install accessory drive belts. (Refer to 7 -

COOLING/ACCESSORY

DRIVE/DRIVE

BELTS

-

INSTALLATION)

STRUCTURAL COLLAR

REMOVAL

(1) Raise vehicle on hoist.
(2) Remove engine front mount bracket and front

insulator mount. (Refer to 9 - ENGINE/ENGINE
MOUNTING/FRONT MOUNT - REMOVAL)

(3) Remove structural collar attaching bolts (Fig.

76).

(4) Remove collar.

Fig. 72 Installing Side Rail

1 - SIDE RAIL END

Fig. 73 Piston Ring End Gap Position

1 - GAP OF LOWER SIDE RAIL
2 - NO. 1 RING GAP
3 - GAP OF UPPER SIDE RAIL
4 - NO. 2 RING GAP AND SPACER EXPANDER GAP

Fig. 74 Crankshaft Vibration Damper - Removal

1 - SPECIAL TOOL 1026 3-JAW PULLER
2 - SPECIAL TOOL 6827–A INSERT

RS

ENGINE 2.4L

9 - 47

PISTON RINGS (Continued)

INSTALLATION

CAUTION: Torque procedure for the structural collar
must be followed or damage could occur to oil pan
and collar.

(1) Perform the following steps for installing struc-

tural collar. Refer to (Fig. 76):

• Step 1: Position collar between transaxle and oil

pan. Install collar to transaxle bolt, hand start
only.

• Step 2: Install collar to oil pan bolts, hand snug

only.

• Step 3: Final torque collar to transaxle bolts to

101 N·m (75 ft. lbs.)

• Step 4: Final torque collar to oil pan bolts to 54

N·m (40 ft. lbs.).

(2) Install engine front mount bracket and insula-

tor. (Refer to 9 - ENGINE/ENGINE MOUNTING/
FRONT MOUNT - INSTALLATION)

(3) Lower vehicle.

ENGINE MOUNTING

DESCRIPTION

The

engine

mounting

system

consist

of

four

mounts; right and a left side support the powertrain,
and a front and a rear mount control powertrain
torque. The right side mount is a hydro-type (Fig.
77), all others are of molded rubber material.

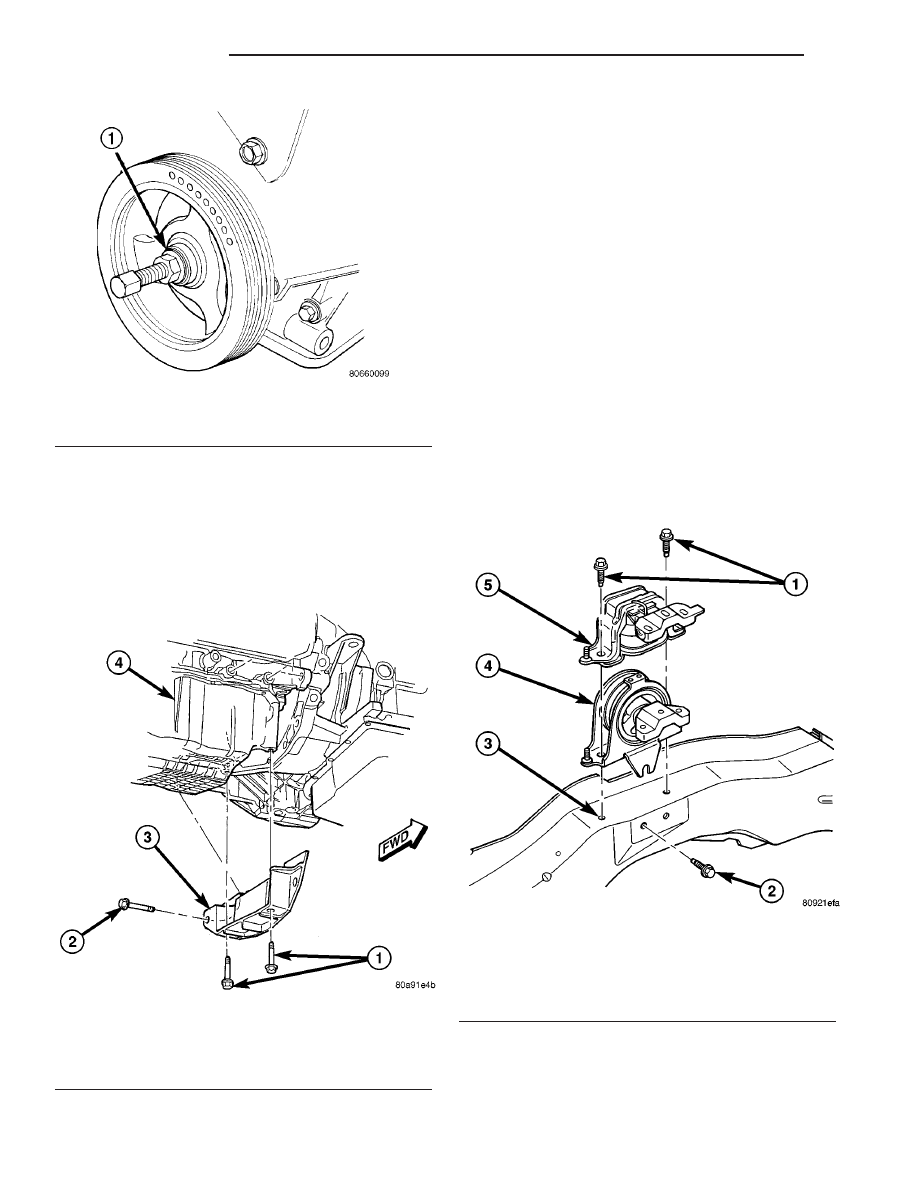

Fig. 75 Crankshaft Vibration Damper - Installation

1 - M12–1.75 × 150 MM BOLT, WASHER AND THRUST BEARING
FROM SPECIAL TOOL 6792

Fig. 76 Structural Collar

1 - BOLT - COLLAR TO OIL PAN
2 - BOLT - COLLAR TO TRANSAXLE
3 - STRUCTURAL COLLAR
4 - OIL PAN

Fig. 77 Engine Hydro-type Mount - Right Side

1 - BOLT
2 - BOLT
3 - FRAME RAIL
4 - RIGHT MOUNT - 2.4L ENGINE
5 - RIGHT MOUNT - 3.3/3.8L ENGINE

9 - 48

ENGINE 2.4L

RS

STRUCTURAL COLLAR (Continued)

FRONT MOUNT

REMOVAL

(1) Raise vehicle on hoist.
(2) Remove the front engine mount through bolt

from the insulator (Fig. 78).

(3) Remove the engine front mount bolts and

remove the insulator assembly (Fig. 78).

(4) Remove

the

front

mounting

bracket

from

engine, if necessary (Fig. 78).

INSTALLATION

(1) Install the front mount bracket to engine, if

removed (Fig. 78).

(2) Install the insulator mount assembly (Fig. 78).
(3) Install the front engine mount through bolt to

the insulator (Fig. 78).

(4) Lower the vehicle.

LEFT MOUNT

REMOVAL

(1) Raise the vehicle on hoist.
(2) Remove the left front wheel.
(3) Remove the left mount through bolt access

cover.

(4) Support the transaxle with a suitable jack.
(5) Remove the engine front mount through bolt to

allow left mount removal clearance (Fig. 78).

(6) Remove the left mount through frame rail bolt

(Fig. 79).

(7) Lower transaxle for access to horizontal bolts.
(8) Remove the horizontal bolts from the mount to

the transaxle (Fig. 80).

NOTE: To remove mount, additional lowering of
transaxle may be required.

(9) Remove left mount.

Fig. 78 Front Mount and Bracket

1 - BRACKET - FRONT MOUNT
2 - NUT - 68 N·m (50 ft. lbs.)
3 - BOLT - 54 N·m (40 ft. lbs.)
4 - MOUNT - FRONT INSULATOR
5 - BOLT - 68 N·m (50 ft. lbs.)
6 - BOLT - 68 N·m (50 ft. lbs.)
7 - FRONT CROSSMEMBER

Fig. 79 LEFT MOUNT TO BRACKET

1 - BOLT - BRACKET TO FRAME RAIL 68 N·m (50 ft. lbs.)
2 - BOLT - MOUNT TO RAIL THRU 75 N·m (55 ft. lbs.)
3 - BOLT - LEFT MOUNT TO TRANSAXLE 54 N·m (40 ft. lbs.)
4 - TRANSAXLE
5 - MOUNT - LEFT
6 - BRACKET - LEFT MOUNT
