(11) Install CV joint seal boot to interconnecting

shaft clamp evenly on sealing boot.

(12) Place crimping tool C-4975-A over bridge of

clamp (Fig. 19).

(13) Tighten nut on crimping tool C-4975-A until

jaws on tool are closed completely together, face to
face (Fig. 20).

CAUTION: The boot must not be dimpled, stretched
or out of shape in any way. If boot is NOT shaped
correctly, equalize pressure in boot and shape it by
hand.

Fig. 15 Slide Tripod Onto The Interconnecting Shaft

1 - TRIPOD ASSEMBLY
2 - AXLE SHAFT
3 - HALF SHAFT BOOT

Fig. 16 Install Snap-Ring

1 - SNAP RING
2 - HALF SHAFT BOOT
3 - TRIPOD ASSEMBLY
4 - SNAP RING PLIERS

Fig. 17 Install CV Housing

1 - HALF SHAFT JOINT HOUSING
2 - BOOT

Fig. 18 Sealing Boot Installation on Interconnecting

Shaft

1 - SEALING BOOT
2 - RAISED BEAD IN THIS AREA OF SEALING BOOT
3 - GROOVE
4 - INTERCONNECTING SHAFT

3 - 18

HALF SHAFT - REAR

RS

CV BOOT - INNER/OUTER (Continued)

(14) Position CV boot into the CV housing retain-

ing groove. Install the boot large diameter retaining
clamp evenly onto the boot.

(15) Clamp the CV joint boot to the CV joint, using

required procedure for type of boot clamp application.

CRIMP TYPE BOOT CLAMP

If seal boot uses crimp type boot clamp, use the fol-

lowing procedure to install the retaining clamp.

(1) Place crimping tool C-4975-A over bridge of

clamp (Fig. 21).

(2) Tighten nut on crimping tool C-4975-A until

jaws on tool are closed completely together, face to
face (Fig. 22).

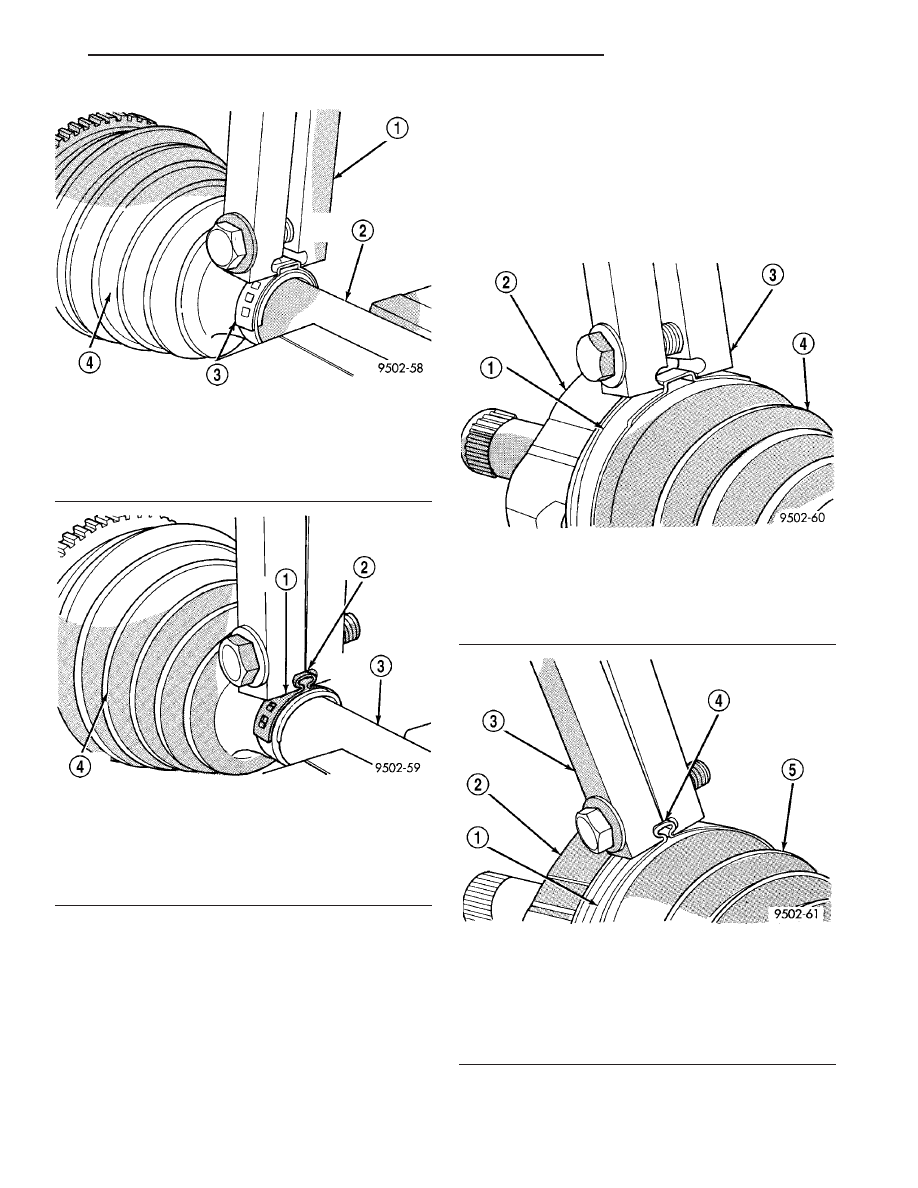

Fig. 19 Crimping Tool Installed on Sealing Boot

Clamp - Typical

1 - SPECIAL TOOL C-4975-A
2 - INTERCONNECTING SHAFT
3 - CLAMP
4 - SEALING BOOT

Fig. 20 Sealing Boot Retaining Clamp Installed -

Typical

1 - CLAMP
2 - JAWS OF SPECIAL TOOL C-4975-A MUST BE CLOSED
COMPLETELY TOGETHER HERE
3 - INTERCONNECTING SHAFT
4 - SEALING BOOT

Fig. 21 Crimping Tool Installed on Sealing Boot

Clamp - Typical

1 - CLAMP
2 - TRIPOD JOINT HOUSING
3 - SPECIAL TOOL C-4975-A
4 - SEALING BOOT

Fig. 22 Sealing Boot Retaining Clamp Installed -

Typical

1 - CLAMP
2 - TRIPOD HOUSING
3 - SPECIAL TOOL C-4975-A
4 - JAWS OF SPECIAL TOOL C-4975-A MUST BE CLOSED
COMPLETELY TOGETHER HERE
5 - SEALING BOOT

RS

HALF SHAFT - REAR

3 - 19

CV BOOT - INNER/OUTER (Continued)

LATCHING TYPE BOOT CLAMP

If seal boot uses low profile latching type boot

clamp, use the following procedure to install the
retaining clamp.

(1) Place prongs of clamp locking tool in the holes

of the clamp (Fig. 23).

(2) Squeeze tool together until top band of clamp is

latched behind the two tabs on lower band of clamp
(Fig. 24).

(16) Install the half shaft into the vehicle. (Refer

to 3 - DIFFERENTIAL & DRIVELINE/HALF SHAFT
- INSTALLATION)

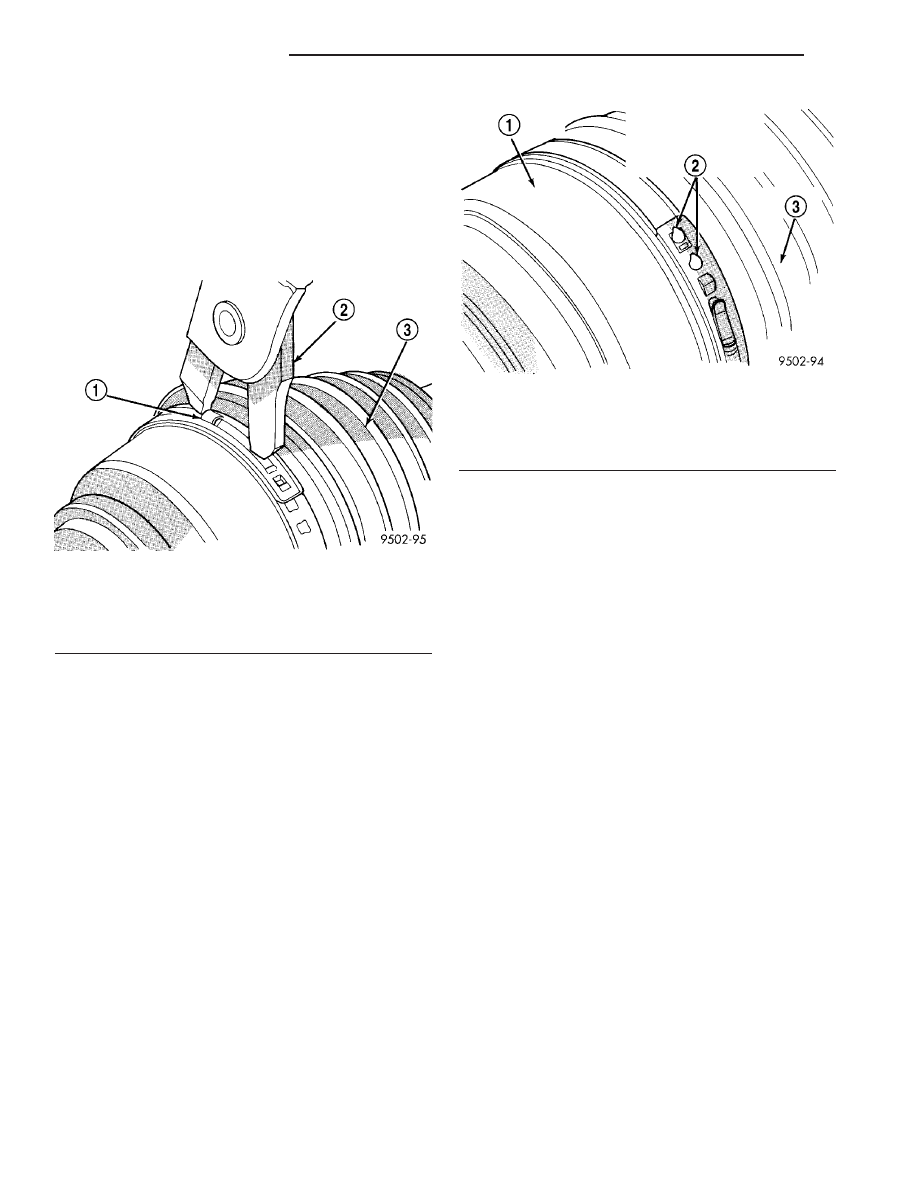

Fig. 23 Clamping Tool Installed on Sealing Boot

Clamp

1 - CLAMP
2 - TOOL YA3050, OR EQUIVALENT
3 - SEALING BOOT

Fig. 24 Sealing Boot Clamp Correctly Installed

1 - INNER TRIPOD JOINT HOUSING
2 - TOP BAND OF CLAMP MUST BE RETAINED BY TABS AS
SHOWN HERE TO CORRECTLY LATCH BOOT CLAMP
3 - SEALING BOOT

3 - 20

HALF SHAFT - REAR

RS

CV BOOT - INNER/OUTER (Continued)

PROPELLER SHAFT

TABLE OF CONTENTS

page

page

PROPELLER SHAFT

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 21

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 21

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 22

SPECIFICATIONS - PROPELLER SHAFT

. . . . . 22

PROPELLER SHAFT

DESCRIPTION

WARNING: Due to propeller shaft imbalance con-
cerns, the propeller shaft can only be serviced as
an assembly.

AWD models utilize a “two-piece” propeller shaft

(Fig. 1) to transmit power to the rear driveline mod-
ule assembly. This two-piece design consists of:

• Front and rear shaft segments.

• Plunging center CV joint

• Center support bearing

• Rubber coupler at driveline module flange
The front shaft segment utilizes a CV joint at the

power transfer unit connection, and a plunging CV
joint at the center bearing location.

The rear shaft segment utilizes a center support

bearing at the forward position, and a rubber coupler
at the driveline module flange.

OPERATION

The propeller shaft (Fig. 1) is used to transmit

torque from the transaxle power transfer unit (PTU)
to the rear driveline module of AWD equipped mod-
els.

The propeller shaft front half utilizes a CV joint at

the PTU flange, and a plunging CV joint at the cen-
ter bearing location. These joints are flexible, allow-
ing for torsional movement of the powertrain.

The propeller shaft rear half utilizes a center sup-

port bearing, which supports this two-piece assembly.
The bearing also stabilizes the rear shaft segment to
minimize axle wind-up. The rubber coupler at the
driveline module flange dampens out propeller shaft
torsional vibrations, as the driveline module it con-
nects to is fastened to the vehicle body.

REMOVAL

CAUTION: Propeller shaft removal is a two-man
operation. Never allow propeller shaft to hang while
connected to power transfer unit (PTU) or rear driv-
eline module flanges. A helper is required.

(1) Make sure transaxle is in neutral (N). Using

chalk, mark propeller shaft flanges at PTU and rear
driveline module for installation reference.

(2) Remove six propeller shaft-to-power transfer

unit bolts.

(3) Have helper remove three propeller shaft rub-

ber coupler-to-driveline module bolts while he/she
supports rear shaft by hand.

(4) Remove center bearing support-to-crossmember

bolts, while supporting front shaft with two hands.

(5) Lower propeller shaft assembly to ground,

using care not to damage fore and aft flanges (Fig.
1).
