(4) Remove hub nut and washer.

CAUTION: The half shaft outer CV joint, when
installed, acts as a bolt and secures the hub/bear-
ing assembly. If the vehicle is to be supported or
moved on its wheels, install and torque a bolt
through the hub. This will ensure that the hub/bear-
ing assembly cannot loosen.

(5) Remove inner half shaft retaining bolts (Fig. 2).

(6) The half shaft is spring loaded. Compress inner

half shaft joint slightly and pull downward to clear
rear differential output flange. Then pull half shaft
assembly outward to remove (Fig. 3).

INSTALLATION

(1) Install the outer CV joint stub shaft through

the hub bearing (Fig. 4).

(2) The half shaft is spring loaded. Compress inner

half shaft joint slightly and push upward until the
inner CV joint flange engages the rear differential
output flange.

(3) Install the inner half shaft retaining bolts (Fig.

5). Torque the bolts to 61 N·m (45 ft.lbs.).

(4) Install the half shaft washer and hub nut.

Torque the hub nut to 244 N·m (180 ft.lbs.).

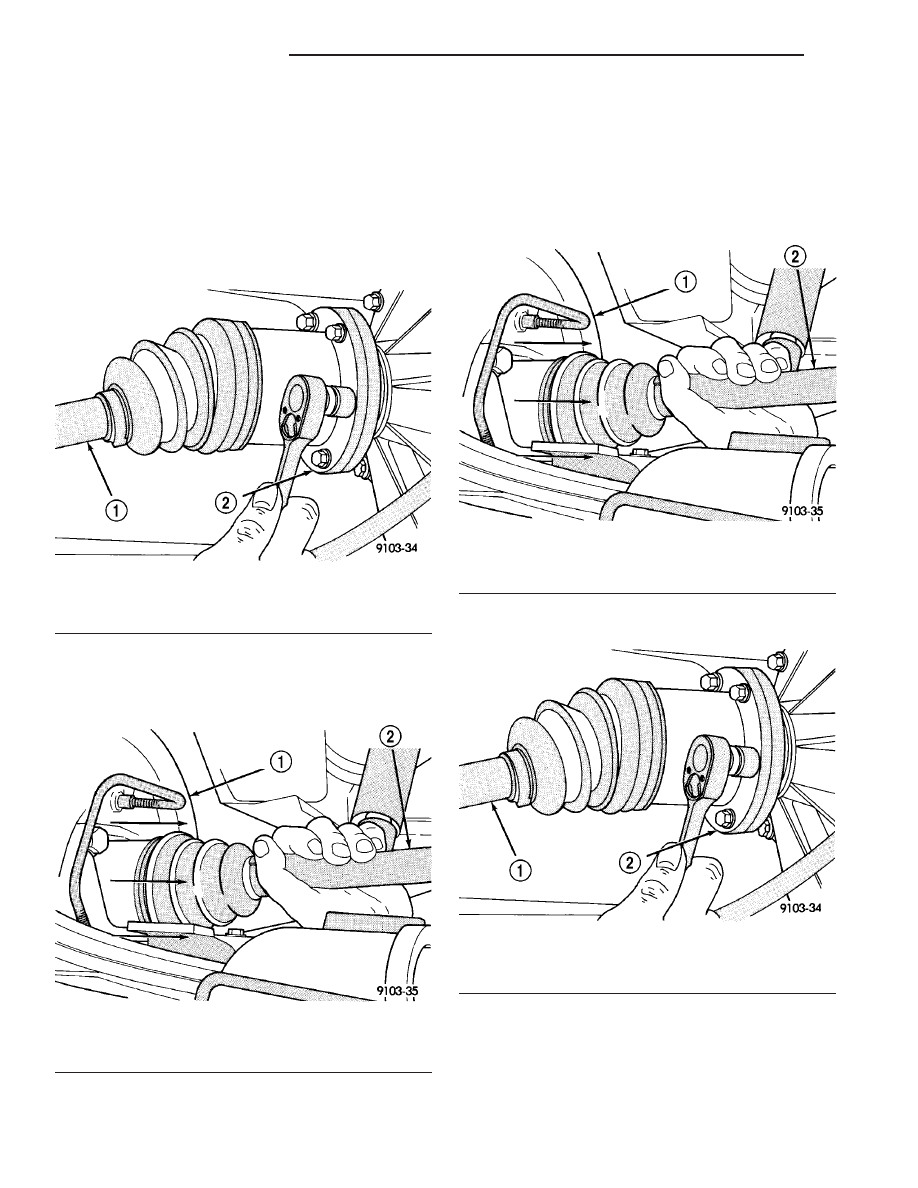

Fig. 2 Inner Half Shaft Bolts

1 - SHAFT
2 - FLANGE

Fig. 3 Half Shaft Removal

1 - BRAKE BACKING PLATE
2 - HALF SHAFT

Fig. 4 Half Shaft Installation

1 - BRAKE BACKING PLATE
2 - HALF SHAFT

Fig. 5 Inner Half Shaft Bolts

1 - SHAFT
2 - FLANGE

3 - 14

HALF SHAFT - REAR

RS

HALF SHAFT - REAR (Continued)

(5) Install the spring washer, nut lock, and a new

cotter pin (Fig. 6). Be sure to wrap the cotter pin
prongs tightly around the hub nut lock.

(6) Install rear wheel. Torque the lug nuts to 135

N·m (100 ft.lbs.).

SPECIFICATIONS - HALF SHAFT - FRONT

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Nut, Hub

244

180

-

Nuts, Rear Wheel Lug

135

100

-

Bolt, Half Shaft to Output

Flange

61

45

-

CV BOOT - INNER/OUTER

REMOVAL

(1) Remove half shaft from vehicle. (Refer to 3 -

DIFFERENTIAL & DRIVELINE/HALF SHAFT -
REMOVAL)

(2) Clamp the half shaft into a suitable vise with

protective jaws clamped onto the interconnecting
shaft (Fig. 7).

Fig. 6 Cotter Pin, Nut Lock, And Spring Washer

1 - HUB NUT
2 - NUT LOCK
3 - COTTER PIN
4 - SPRING WASHER

Fig. 7 Clamp Shaft In Soft Jawed Vice

1 - HALF SHAFT BOOT
2 - HALF SHAFT
3 - VISE

RS

HALF SHAFT - REAR

3 - 15

HALF SHAFT - REAR (Continued)

(3) Remove the large and small diameter retaining

clamps holding the CV boot to the CV joint and the
interconnecting shaft (Fig. 8).

(4) Pull the boot back from the CV joint (Fig. 9).

(5) Remove the CV housing from the interconnect-

ing shaft and tripod assembly (Fig. 10).

(6) Remove

the

snap-ring

holding

the

tripod

assembly onto the interconnecting shaft (Fig. 11).

Fig. 8 Remove Boot Clamps

1 - HALF SHAFT BOOT
2 - CLAMP

Fig. 9 Pull Back Boot

1 - HALF SHAFT BOOT
2 - HALF SHAFT JOINT

Fig. 10 Remove CV Housing

1 - HALF SHAFT JOINT HOUSING
2 - BOOT

Fig. 11 Remove Snap-Ring

1 - SNAP RING
2 - HALF SHAFT BOOT
3 - TRIPOD ASSEMBLY
4 - SNAP RING PLIERS

3 - 16

HALF SHAFT - REAR

RS

CV BOOT - INNER/OUTER (Continued)

(7) Remove the tripod assembly from the intercon-

necting shaft (Fig. 12).

(8)

Remove the CV boot from the interconnecting

shaft (Fig. 13).

INSTALLATION

(1) Clean the interconnecting shaft and CV joint of

any residual grease and dirt.

(2) Slide the new small diameter retaining clamp

onto the interconnecting shaft.

(3) Install the CV boot onto the interconnecting

shaft (Fig. 14).

(4) Install the tripod assembly onto the intercon-

necting shaft (Fig. 15).

(5) Install the snap-ring to hold the tripod assem-

bly onto the interconnecting shaft (Fig. 16).

(6) Install the new large diameter retaining clamp

onto the CV joint housing.

(7) Distribute 1/2 the amount of grease provided in

the seal boot service package (DO NOT USE ANY
OTHER TYPE OF GREASE) into tripod housing. Put
the remaining amount into the sealing boot.

(8) Install the CV housing onto the interconnecting

shaft and tripod assembly (Fig. 17).

(9) Clamp the half shaft into a suitable vise with

protective jaws clamped onto the interconnecting
shaft.

(10) Position the CV joint boot on interconnecting

shaft so the raised bead on the inside of the small
diameter end of the seal boot is in mating groove on
interconnecting shaft (Fig. 18).

Fig. 12 Slide Tripod Off The Shaft

1 - TRIPOD ASSEMBLY
2 - AXLE SHAFT
3 - HALF SHAFT BOOT

Fig. 13 Remove Boot

1 - HALF SHAFT BOOT

Fig. 14 Install CV Boot Onto Interconnecting Shaft

1 - HALF SHAFT BOOT

RS

HALF SHAFT - REAR

3 - 17

CV BOOT - INNER/OUTER (Continued)
