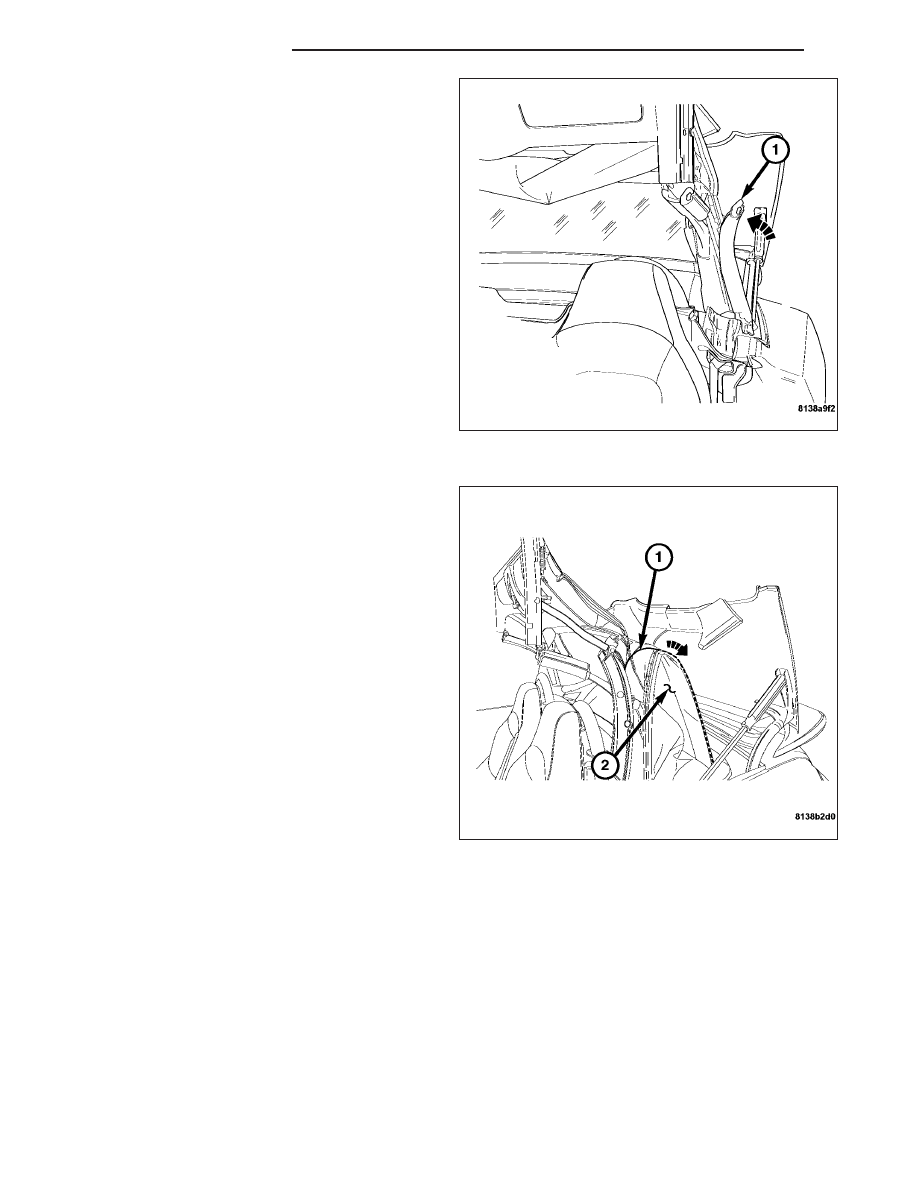

12. Remove the rear weather strip (1) from the cover

side retainer (left side shown, right side similar).

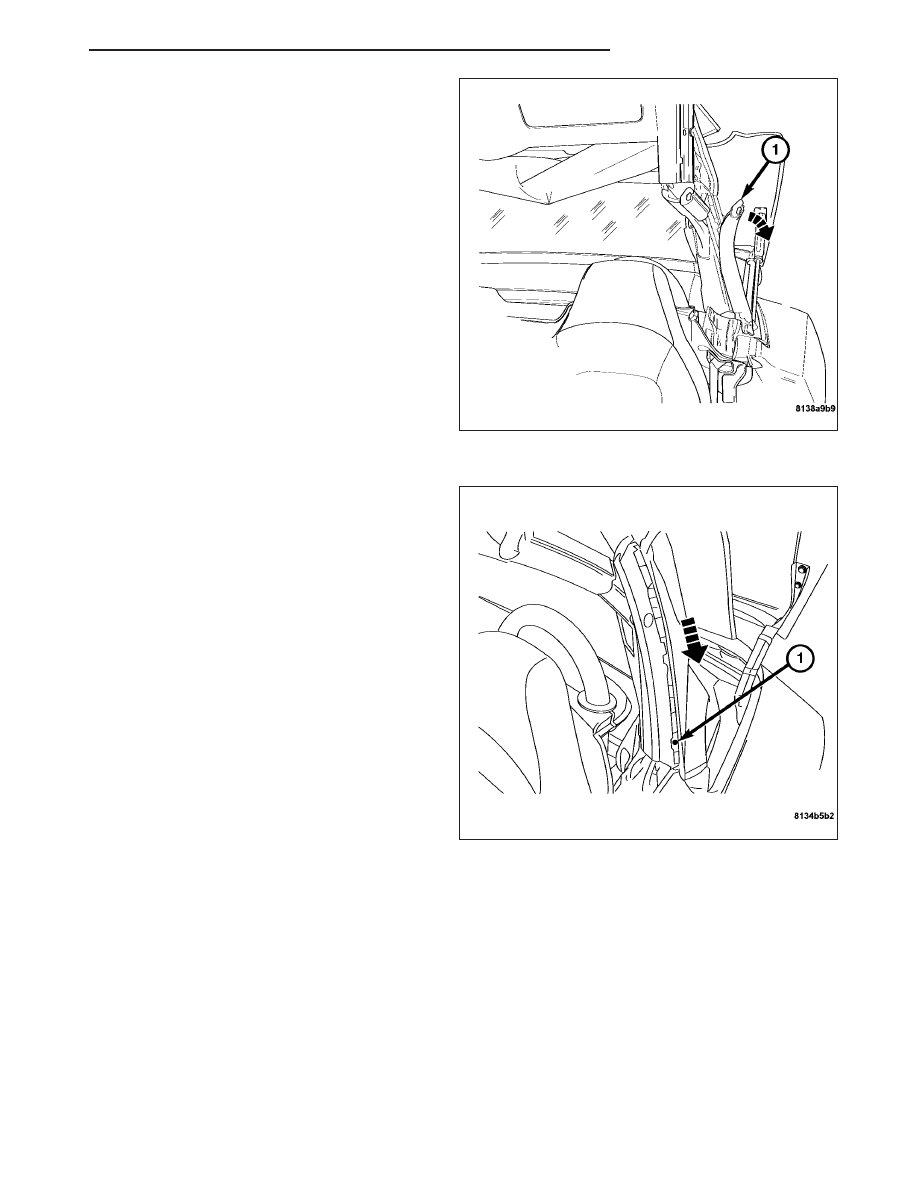

13. Drill out the cover side retaining rivets (1) (one on

each side).

14. Release the cover side retainers from the rear

bow support by sliding the cover down and then
out.

ZH

CONVERTIBLE TOP

23 - 539

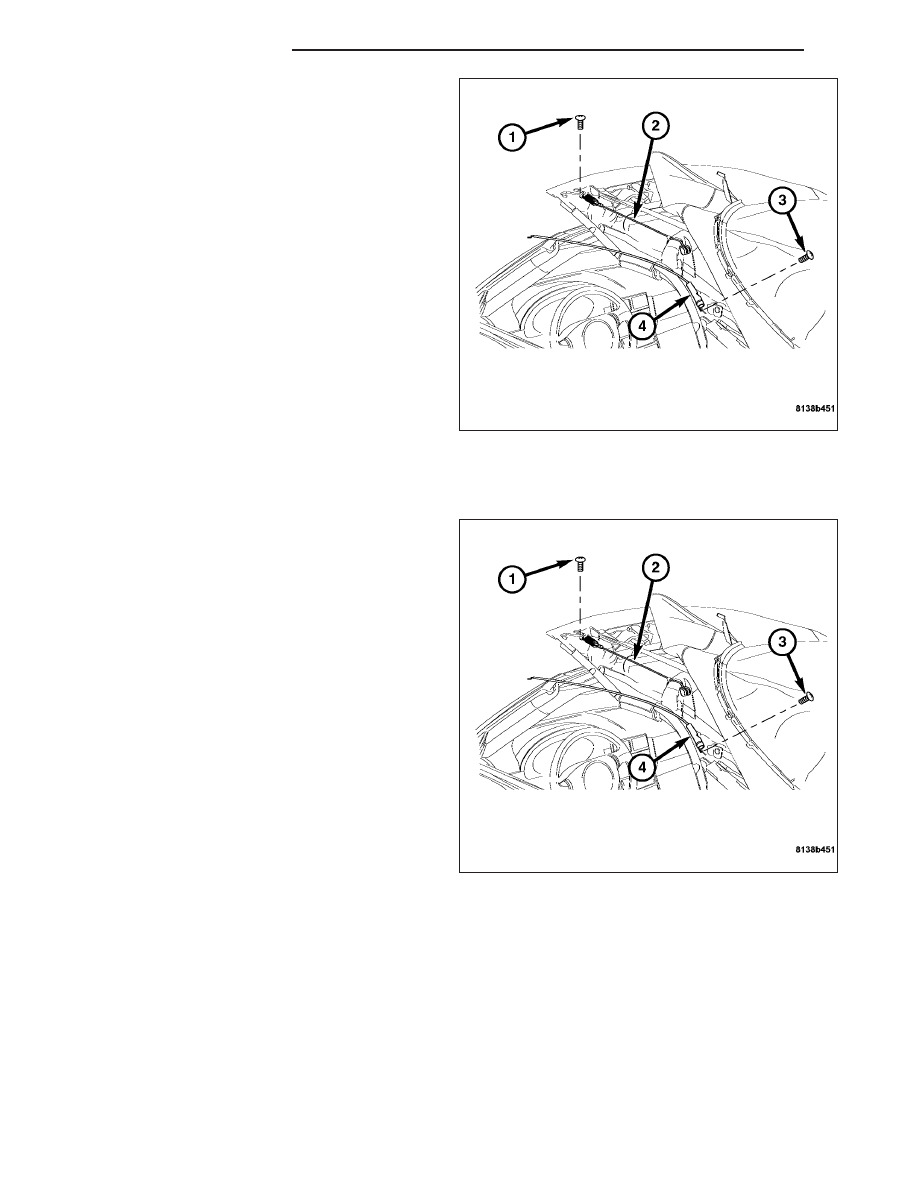

15. Fold the side of the cover up to gain access to

the support cable retaining screw (3).

16. Remove the support cable retaining screw (3) and

remove the cable (4) from the top frame.

REMOVAL - DETENT CABLE

1. Partially disassemble the top cover assembly to

gain access to the detent cable (2). (Refer to 23 -
BODY/CONVERTIBLE

TOP/FOLDING

TOP

COVER - REMOVAL).

2. Remove the detent cable retaining bolt (1).

3. Remove the detent cable (2) from the center bow.

23 - 540

CONVERTIBLE TOP

ZH

INSTALLATION

INSTALLATION - COVER SUPPORT CABLE

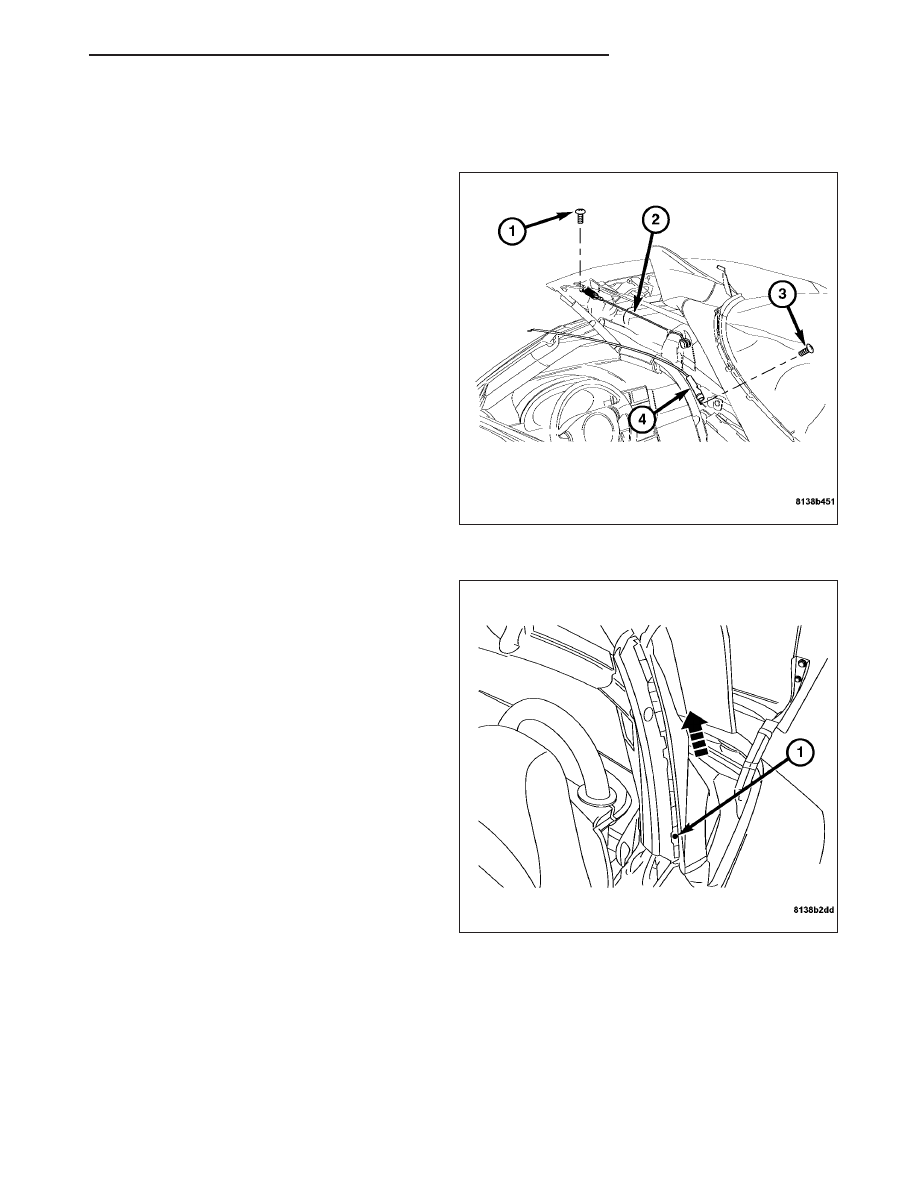

1. Install the support cable (4) to the top frame with

the retaining screw (3). Tighten screw to 5 N·m (44
in. lbs.).

2. Install the cover side retainers to the top frame by

sliding the retainer into the frame and pushing up
to lock into place (one on each side).

3. Install the new retaining rivets (1) (one on each

side).

ZH

CONVERTIBLE TOP

23 - 541

4. Install both rear side weather strips (1) (left side

shown, right side similar).

5. Connect both of the front cover support cables.

6. Install the cover support cables (1) into the cover

(2).

23 - 542

CONVERTIBLE TOP

ZH
