7. Manually place the top in the upright position.

8. Attach the front cover retaining straps with new riv-

ets (1) (one on each side).

9. Install the top to the front bow.

10. Lower the top assembly into the storage area.

11. Install the front bow side cover retainer screws (1)

(left side shown, right side similar). Tighten the
screws to 2.5 N·m (22 in. lbs.).

ZH

CONVERTIBLE TOP

23 - 543

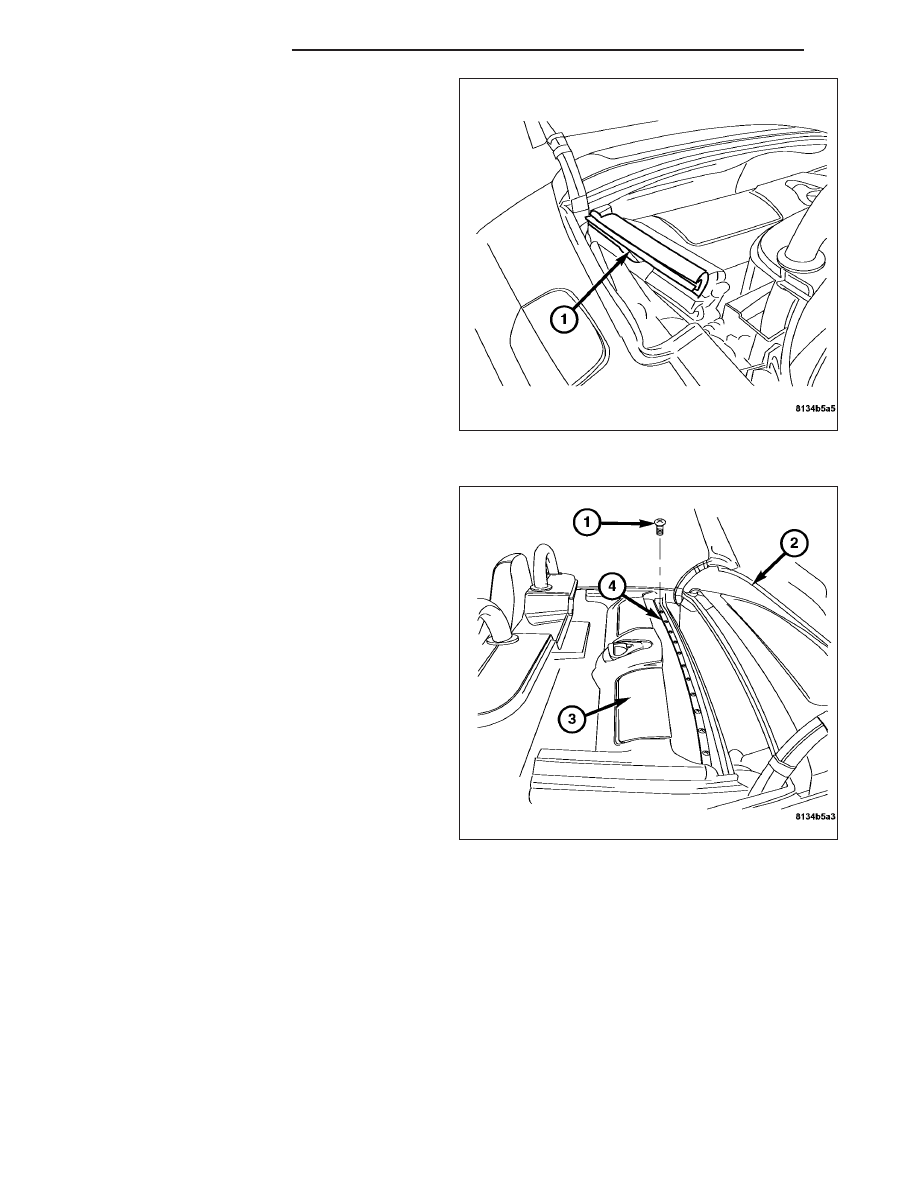

12. Install the front side weather strips (1) (right side

shown, left side similar).

13. Install the front cover retainer (4) and retaining

screws (1). Tighten screws to 5 N·m (44 in. lbs.)

14. Lower tonneau cover down and manually lock into

place. (Refer to 23 - BODY/CONVERTIBLE TOP -
STANDARD PROCEDURE).

15. Connect the negative battery cable.

23 - 544

CONVERTIBLE TOP

ZH

INSTALLATION - DETENT CABLE

1. Connect the detent cable (2) to the center bow.

2. Install the detent cable (2) to the front bow. Tighten

bolt to 8.5 N·m (75 in. lbs.).

3. Reassemble the top cover assembly. (Refer to 23 -

BODY/CONVERTIBLE

TOP/FOLDING

TOP

COVER - INSTALLATION).

FLUID

DESCRIPTION

The Convertible Top Power Top Hydraulic Assembly and Reservoir are filled at the factory with Pentosin CHF 11S.
Use Pentosin CHF 11S, Mopar part number 05127381AA. Pump noise and reduced component life may result if an
unapproved fluid is used.

REAR WINDOW

DESCRIPTION

The Rear Window is permanently fixed to the Convertible Top cover. The Rear Window is made of glass, and is
equipped with a defogger grid. The defogger grid can be repaired, but if the Rear Window is damaged, the Con-
vertible Top cover must be replaced. The rear glass is not serviced separate from the Convertible Top.

ZH

CONVERTIBLE TOP

23 - 545

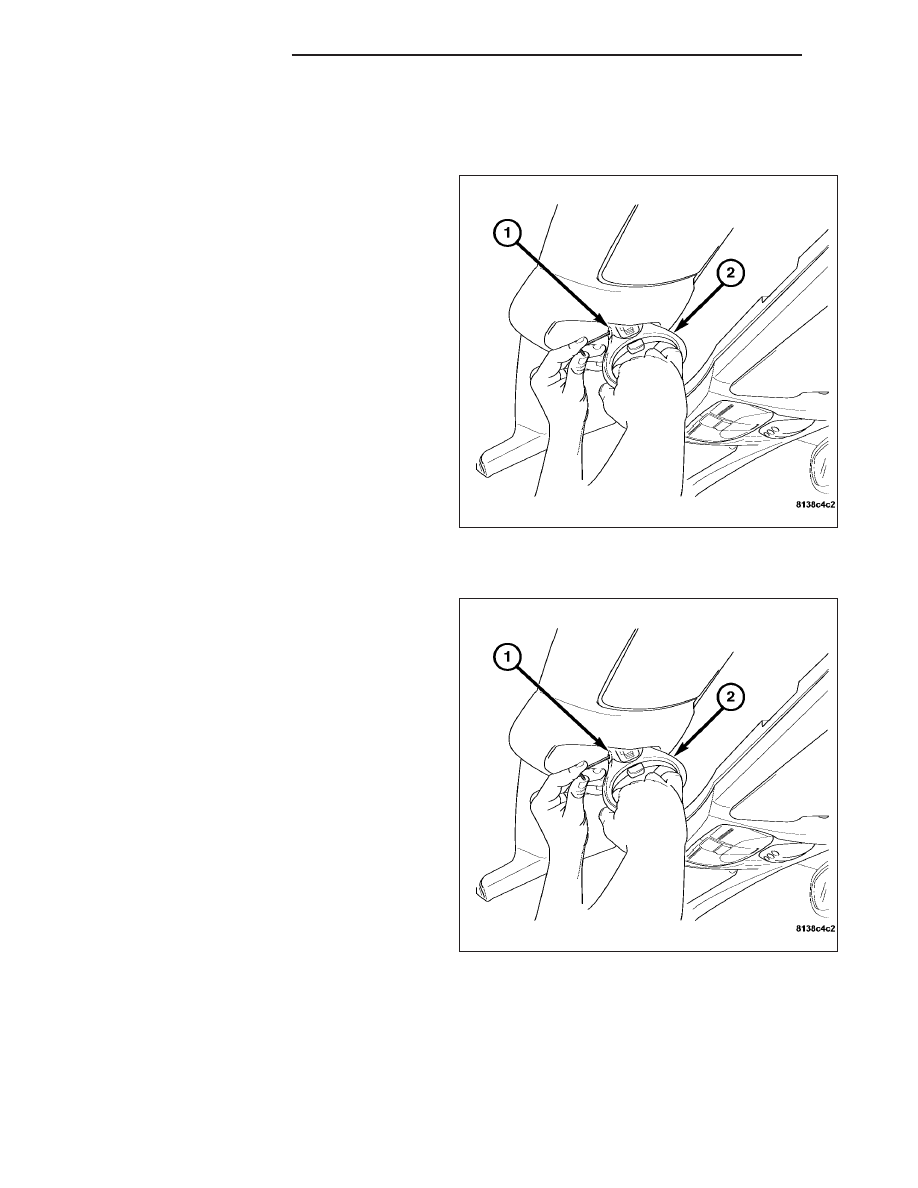

RELEASE HANDLE

REMOVAL

1. Rotate release handle clockwise (2) to gain access

to the set screw (1).

2. Remove the release handle set screw.

3. Rotate the release handle back to its normal posi-

tion and remove the release handle.

INSTALLATION

1. Install the release handle (2) and rotate clockwise.

2. Tighten the release handle set screw (1).

3. Rotate the release handle counter clockwise to its

normal position.
