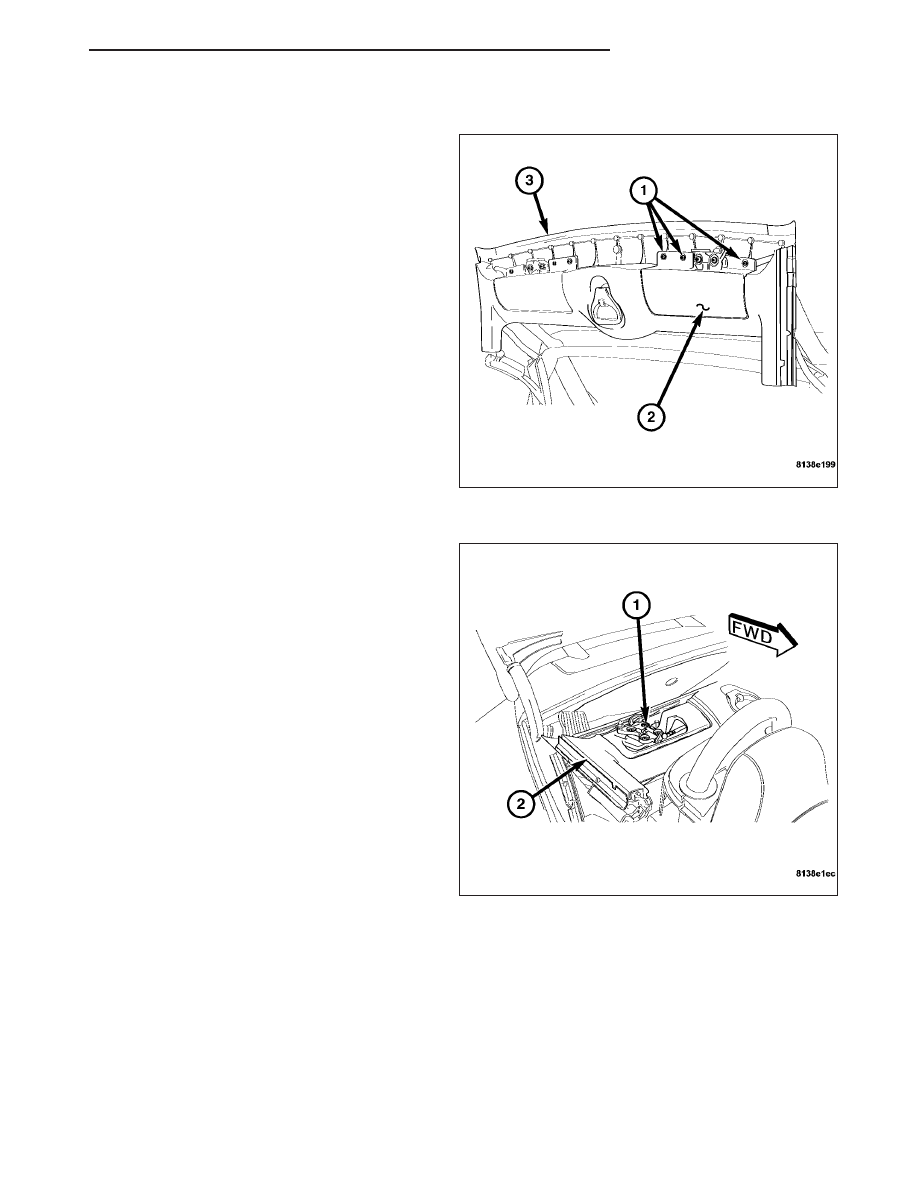

REMOVAL - TOP CATCH

1. Lower the convertible top.

2. Remove the top catch cover (2) from the front bow

(3).

3. Disconnect the linkage assembly from the top

catch.

4. Remove the top catch retaining screws (1) and

remove from the front bow (2).

ZH

CONVERTIBLE TOP

23 - 531

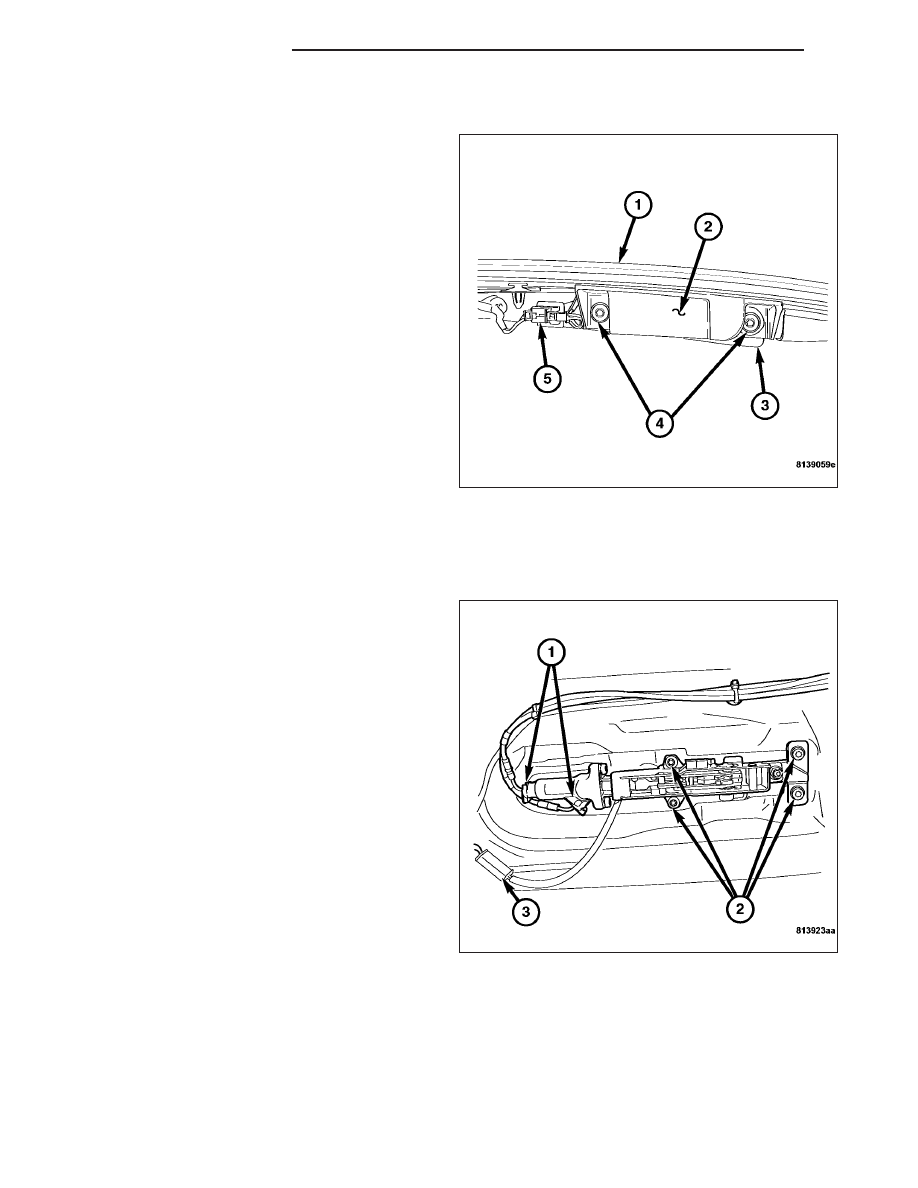

REMOVAL - LATCH RETAINER

Note: Right side shown, left side similar.

1. Lower the convertible top.

2. Remove both A-pillar trim panels. (Refer to 23 -

BODY/INTERIOR/A-PILLAR TRIM - REMOVAL).

3. Remove both sun visors.

4. Remove the dome lamp assembly.

5. Remove the lower windshield trim panel and dis-

connect the universal transmitter harness connec-
tor.

6. Remove the upper windshield trim panel.

7. Disconnect the latch retainer switch harness con-

nector (5).

8. Remove the latch retainer bolts (4) and remove the

shim (3) and retainer (2) from the windshield
header (1).

INSTALLATION

INSTALLATION - REAR BOW LATCH

1. Install the rear bow latch to the tonneau cover.

Tighten screws (2) to 8 N·m (71 in. lbs.).

2. Connect the hydraulic lines (1) to the rear bow

latch.

3. Connect the rear bow latch harness connector (3).

4. Connect the negative battery cable.

23 - 532

CONVERTIBLE TOP

ZH

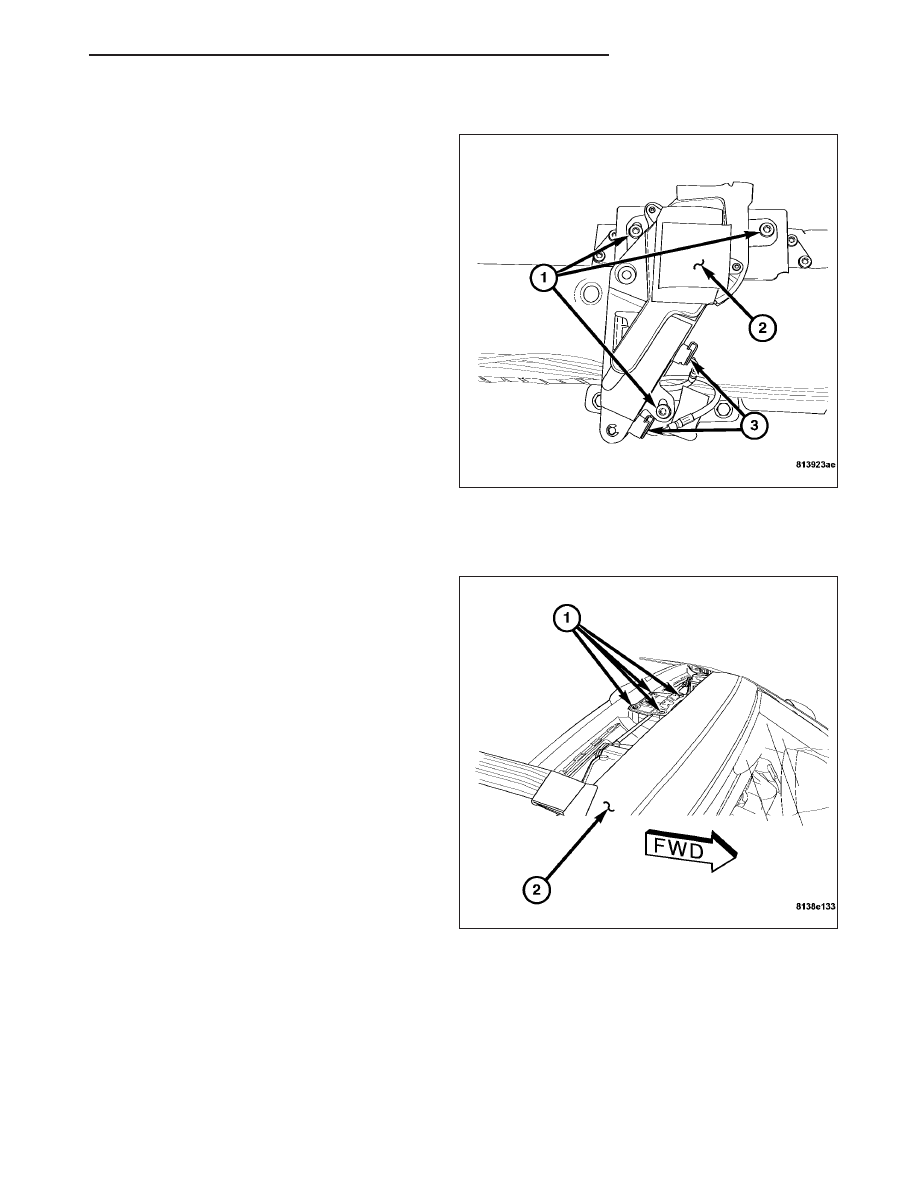

INSTALLATION - TONNEAU COVER LATCH

1. Install the tonneau cover latch assembly (2).

Tighten screws (1) to 8 N·m (71 in. lbs.).

2. Connect the hydraulic lines (3) to the latch assem-

bly.

3. Connect the tonneau cover latch harness connec-

tor.

4. Manually lower and lock the tonneau cover.

5. Connect the negative battery cable.

INSTALLATION - LINKAGE ASSEMBLY

1. Install the linkage assembly to the front bow (2).

Tighten screws (1) to 10 N·m (89 in. lbs.).

ZH

CONVERTIBLE TOP

23 - 533

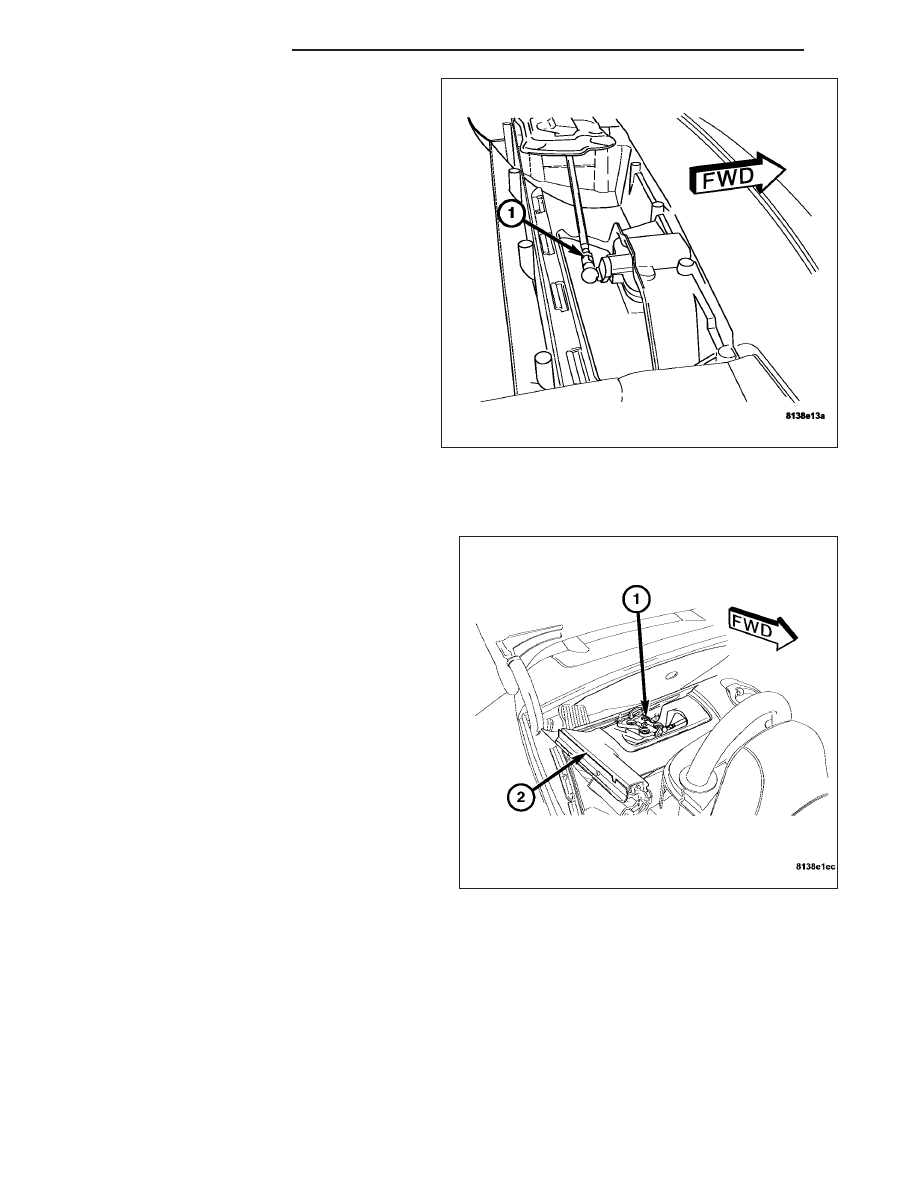

2. Connect the latch linkage to the latch assem-

blies (1).

3. Install the release handle. (Refer to 23 - BODY/

CONVERTIBLE

TOP/RELEASE

HANDLE

-

INSTALLATION).

4. Reassemble the top cover. (Refer to 23 - BODY/

CONVERTIBLE TOP/FOLDING TOP COVER -
INSTALLATION).

INSTALLATION - TOP CATCH

1. Attach the top catch to the front bow (2). Tighten

screws (1) to 10 N·m (89 in. lbs.).

2. Connect the linkage assembly to the top catch.

23 - 534

CONVERTIBLE TOP

ZH
